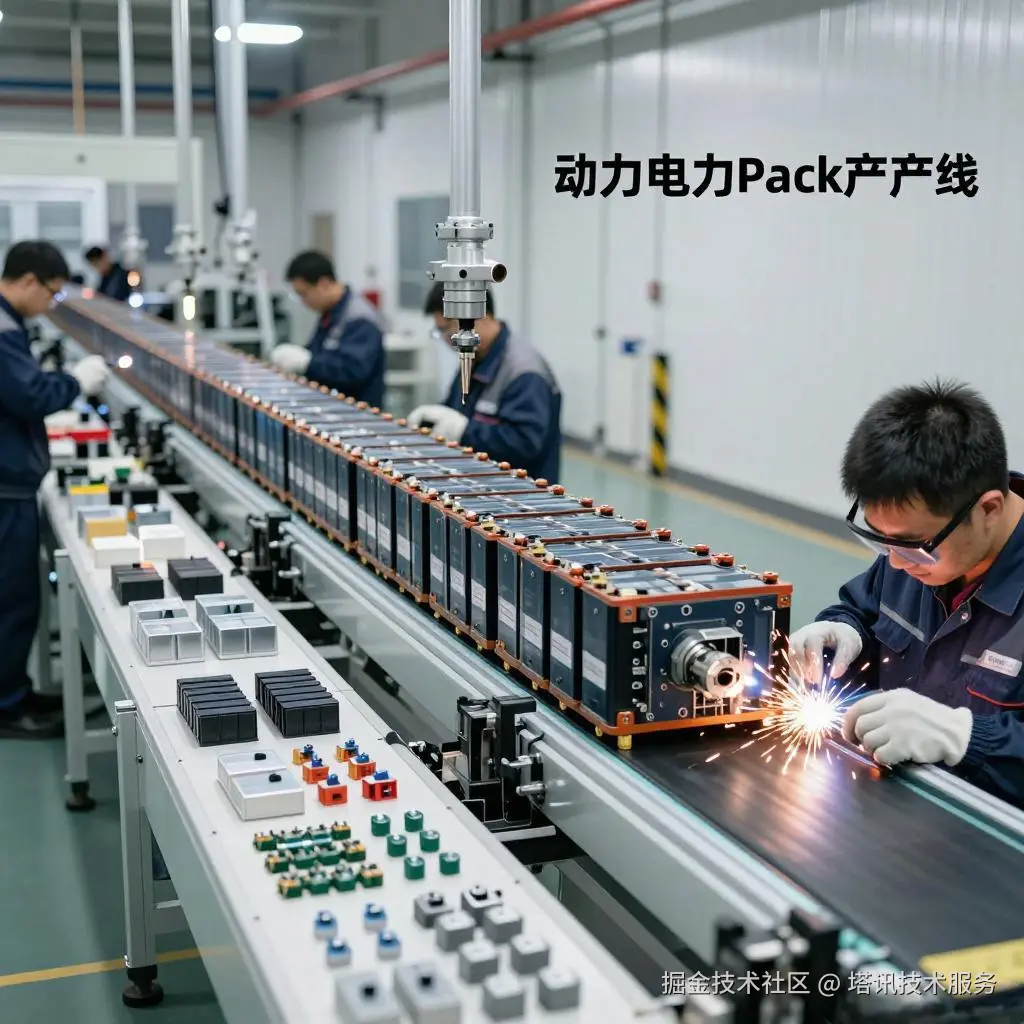

随着新能源汽车产业的快速崛起，动力电池作为核心零部件，其生产过程的自动化、智能化水平直接决定产品质量与生产效率。某国内头部动力电池企业新建方形动力电池Pack生产线，聚焦电芯装配、模组焊接、PACK封装全流程自动化升级，引入工业自动化与工业物联网技术融合的解决方案，其中核心控制环节面临不同总线协议设备无法互通的难题，塔讯TX 131-RE-DNS/PNS协议网关的应用，成功破解异构设备集成壁垒，助力生产线实现全流程协同管控。
一、项目现场概况与使用环境

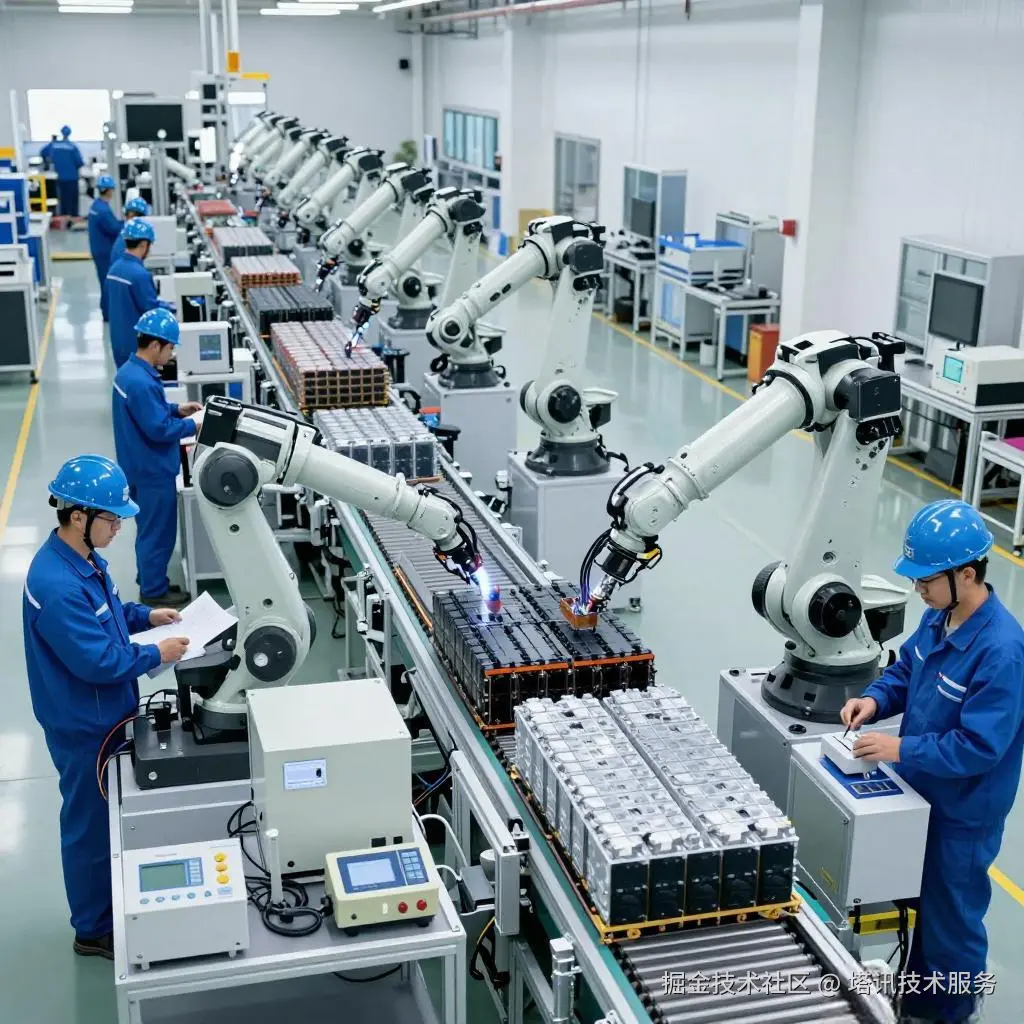

本项目位于该企业新能源动力电池智能制造工厂，现场为洁净车间环境，温度控制在20±2℃，相对湿度40%-60%，无粉尘、无腐蚀性气体，避免影响动力电池电芯性能。生产线分为电芯预处理区、模组装配区、焊接区、PACK封装区四个核心区域，现场控制设备采用两两搭配模式，核心控制端选用Profinet协议的西门子S7-1500 PLC，负责整个生产线的全局调度、工艺参数管控、数据采集与上传；执行端选用DeviceNet协议的汇川PLC，分别部署在各分区，负责现场伺服电机、传送带、焊接机器人、检测设备的本地控制，实现电芯抓取、模组定位、焊接精度控制等具体工序。
现场设备数量庞大，包含12台西门子S7-1500 PLC（主站）、18台汇川PLC（主站）、36台伺服驱动器、24台检测仪表、12条自动化传送带及8台焊接机器人，所有设备需实现实时数据交互，确保生产工艺的一致性与稳定性。作为工业物联网的核心终端设备，这些PLC与执行机构的协同效率，直接影响动力电池的生产节拍与产品合格率。

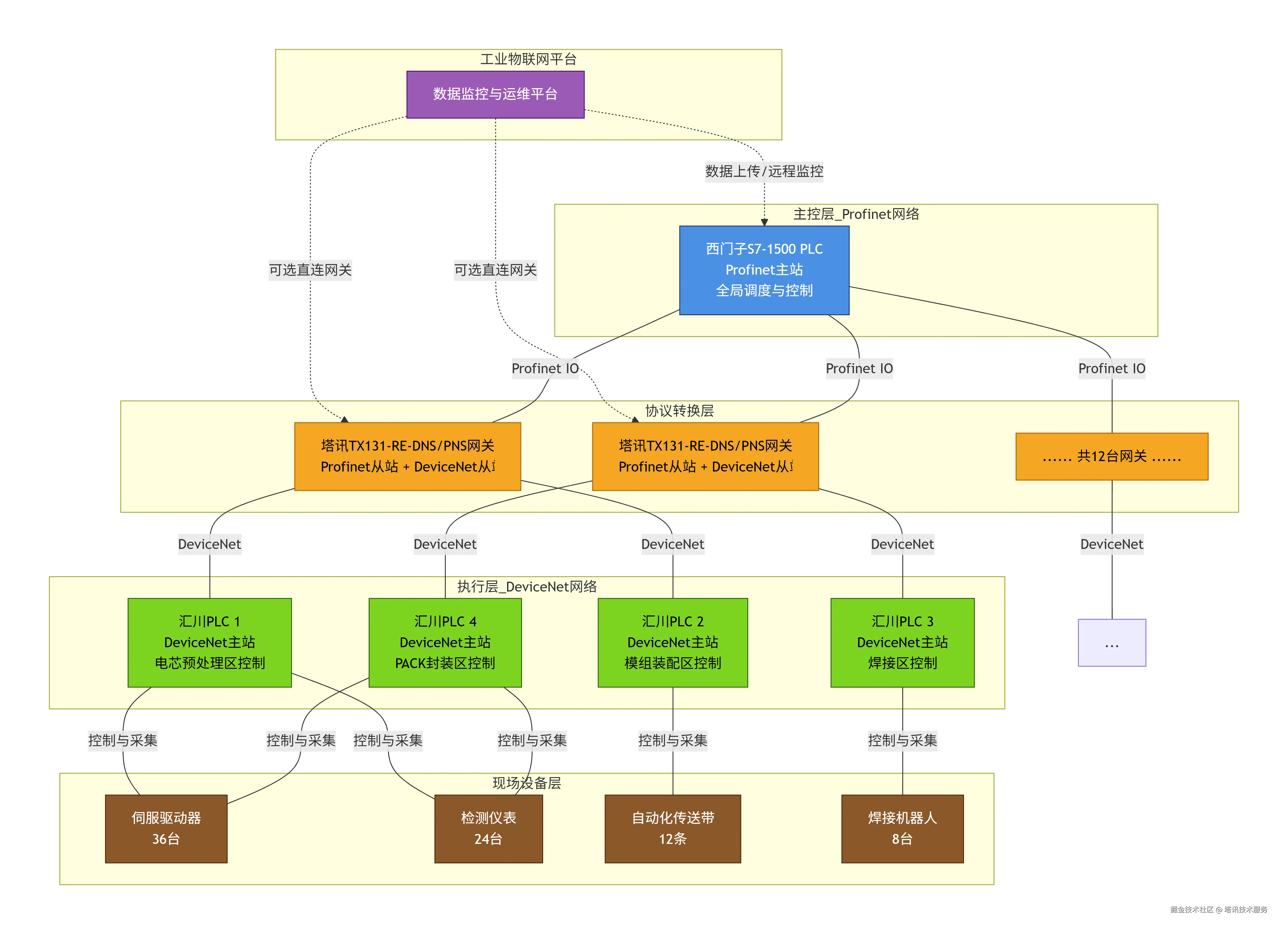

二、结构拓扑图
三、塔讯TX 131-RE-DNS/PNS协议网关功能简介

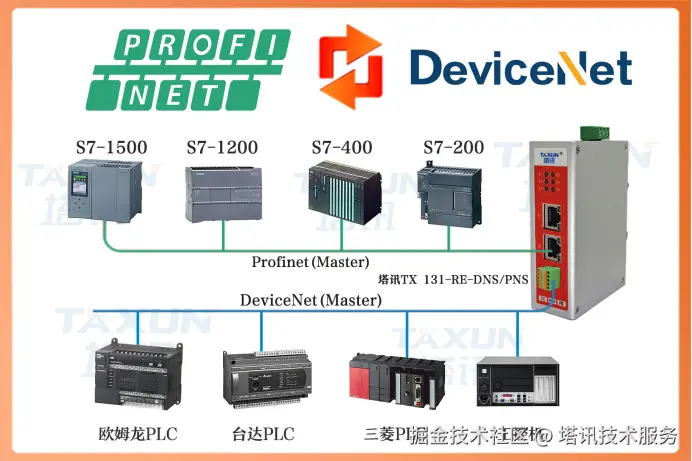

塔讯TX 131-RE-DNS/PNS协议网关是中国自主研发的工业级智能网关，核心定位为Profinet与DeviceNet总线协议的双向转换设备，作为工业网关领域的核心产品，其核心功能完全适配本项目异构主站互联需求。该网关采用深度优化的双向协议转换引擎，支持网关同时作为ProfiNet从站与DeviceNet从站，实现Profinet协议主站（西门子PLC/工控机）与DeviceNet协议主站（汇川/基恩士/欧姆龙/施耐德PLC）之间的高效数据互通，无需修改原有设备程序，即可完成异构总线协议的无缝衔接。
网关内置多品牌设备兼容驱动库，完美适配西门子S7-1200/1500系列PLC、汇川PLC等主流工业控制设备，支持2000+点寄存器精准映射，数据转换延迟≤5ms，丢包率＜0.1%，保障工业现场实时控制需求。同时，该网关具备工业物联网接入能力，可作为物联网网关，将采集到的现场设备运行数据、工艺参数上传至工业物联网平台，支持数据加密传输与断点续传，具备故障自愈与状态监控功能，可实时反馈通信状态，方便现场运维人员快速排查问题。此外，网关还具备数据采集器的核心功能，可留存关键运行数据，为生产优化、故障追溯提供数据支撑，其工业级防护设计，可适应工业现场严苛的运行环境。
四、项目痛点
-
总线协议异构，无法实现数据互通：现场主控制端西门子S7-1500 PLC采用Profinet总线协议，执行端汇川PLC采用DeviceNet总线协议，两种总线协议的通信机制、数据格式完全不同，属于典型的异构总线协议场景，导致两边主站设备无法直接通信，西门子PLC的全局控制指令无法下发至汇川PLC，汇川PLC采集的现场运行数据也无法回传至西门子PLC，形成数据孤岛，严重影响生产线的协同管控。
-
生产节拍不稳定，工艺一致性差：由于无法实现全局调度与本地控制的协同，各分区设备运行节奏不一致，电芯预处理、模组装配、焊接等工序衔接不畅，经常出现工序卡顿、等待现象，导致生产节拍波动较大，同时工艺参数无法统一管控，不同分区的焊接温度、装配精度存在偏差，影响动力电池模组的一致性，产品合格率偏低。
-
数据采集不全面，运维效率低：作为工业物联网落地的核心环节，现场设备运行数据、工艺参数无法实现全面采集与汇总，运维人员无法实时掌握各分区设备运行状态，设备出现故障时，需要逐个排查，排查周期长，停机损失大；同时，缺乏完整的数据追溯体系，当产品出现质量问题时，无法快速定位问题根源。
-
改造难度大，成本高：若更换其中一方的PLC设备，实现总线协议统一，需要投入大量资金更换设备、重新调试程序，不仅改造周期长（预计需15-20天），还会导致生产线长时间停机，造成巨大的经济损失；若采用传统的协议转换方案，兼容性差、稳定性不足，无法满足动力电池生产的高精度、高实时性需求。
五、解决方案
本项目以塔讯TX131-RE-DNS/PNS工业智能网关为核心，构建了一套稳定高效的异构网络融合解决方案，精准解决协议壁垒、数据孤岛与协同管控难题。
1. 核心部署：共部署12台塔讯协议转换网关。每台网关同时作为西门子S7-1500 PLC（Profinet主站）的从站和汇川PLC（DeviceNet主站）的从站，实现Profinet与DeviceNet的双向无缝协议转换。配套部署工业级交换机与总线耦合器，确保网络通信的稳定可靠。
2. 架构设计：构建“主控-协议转换-执行”三层架构。塔讯网关作为核心协议转换层，承上启下，将上层西门子主控系统的指令下发至底层汇川执行单元，并将执行数据实时回传，形成闭环控制网络。同时，数据经网关上传至工业物联网平台，实现集中监控。
3. 无感配置：通过网关专用配置软件，便捷完成其与两侧主站（西门子PLC和汇川PLC）的网络参数匹配。利用智能数据映射，将控制指令、工艺参数与现场设备状态、采集数据进行精准关联，无需修改原有程序，即可实现“指令下达-执行反馈”的实时闭环。
4. 数据赋能：充分发挥网关的数据采集器与物联网网关能力，实时采集设备运行与工艺参数，加密上传至平台。实现生产过程的可视化监控、历史数据追溯、趋势分析与预测性维护，为生产优化与质量管理提供坚实数据基础。
5. 可靠保障：网络通信采用冗余设计提升可用性。网关具备工业级宽温宽压、高抗干扰特性，适应严苛工业环境，并支持故障自愈，确保系统7x24小时连续稳定运行，保障生产连续性。
六、实施过程
本项目实施过程严格遵循“前期准备-设备安装-参数配置-调试运行-验收交付”五个阶段，确保实施过程规范、高效，最大限度缩短停机时间，具体实施步骤如下：
-
前期准备：组织技术团队对现场设备进行全面排查，确认西门子S7-1500 PLC、汇川PLC的型号、通信参数、安装位置，梳理需要映射的数据点（控制指令、工艺参数、设备状态等），制定详细的安装与调试方案；同时对塔讯TX 131-RE-DNS/PNS网关进行预调试，确认网关性能正常，与两边主站设备的兼容性良好；准备安装所需的工具、线缆（Profinet网线、DeviceNet专用电缆）等物料。
-

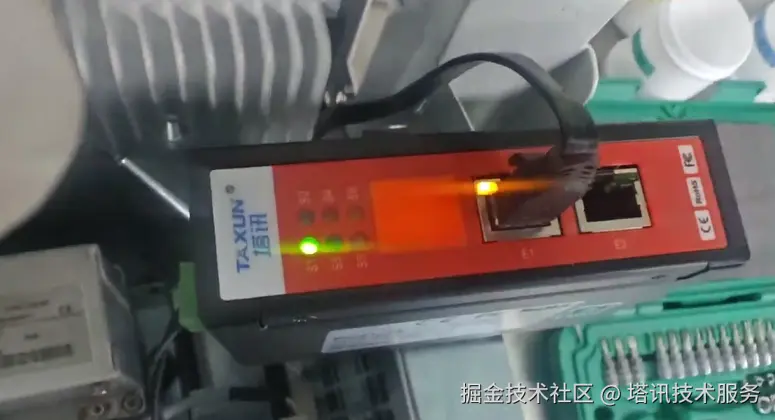

设备安装：在各分区控制柜内安装塔讯网关，采用DIN导轨安装方式，确保安装牢固、散热良好；将网关的Profinet端口与西门子PLC的Profinet接口通过工业级网线连接，DeviceNet端口与汇川PLC的DeviceNet接口通过专用电缆连接，连接过程中严格按照接线规范操作，做好接地处理，避免信号干扰；安装Profinet交换机与DeviceNet总线耦合器，搭建总线通信网络，完成所有设备的物理连接。
-
参数配置：通过笔记本电脑连接每台塔讯网关，打开专属配置软件，进入参数配置界面，设置网关的基本信息（设备名称、IP地址），配置Profinet从站参数（与西门子PLC的Profinet网络参数匹配，包括子网掩码、网关地址、站号等），配置DeviceNet从站参数（与汇川PLC的DeviceNet网络参数匹配，包括波特率、节点地址等）；根据前期梳理的数据点，设置数据映射关系，将西门子PLC的控制指令、工艺参数映射至汇川PLC，将汇川PLC采集的现场数据、设备状态映射至西门子PLC，配置完成后保存参数，重启网关使配置生效。
-
调试运行：分阶段进行调试，第一阶段进行单机调试，分别测试每台网关的协议转换功能，确认西门子PLC的控制指令能够准确下发至汇川PLC，汇川PLC的采集数据能够准确回传至西门子PLC，数据转换延迟、丢包率符合要求；第二阶段进行分区调试，测试各分区设备的协同运行效果，调整工艺参数，确保各工序衔接顺畅，生产节拍稳定；第三阶段进行全生产线联调，模拟实际生产场景，测试整个系统的稳定性、可靠性，排查潜在故障，优化数据映射参数，确保系统满足生产需求；同时调试网关与工业物联网平台的连接，确保数据上传正常，监控功能可用。
-
验收交付：组织甲方技术团队、运维团队进行项目验收，对照项目需求，测试协议转换功能、数据互通效果、生产节拍、数据采集与监控功能等核心指标，确认所有指标均达到要求；向甲方交付设备说明书、配置手册、调试报告等资料，对甲方运维人员进行培训，讲解网关的日常操作、参数调整、故障排查方法，确保甲方能够独立完成设备运维，验收合格后完成交付。
七、应用效果与实施前后对比
（一）应用效果
-
实现异构设备无缝互联，打破数据孤岛：通过塔讯TX 131-RE-DNS/PNS协议网关的协议转换功能，成功实现Profinet协议西门子S7-1500 PLC与DeviceNet协议汇川PLC的双向数据互通，西门子PLC的全局控制指令能够精准下发至汇川PLC，汇川PLC采集的现场数据能够实时回传至西门子PLC，构建了完整的工业自动化控制网络，彻底打破了异构总线协议导致的数据孤岛问题，实现了全生产线的协同管控。
-
提升生产效率，稳定生产节拍：全生产线设备实现协同运行，各工序衔接顺畅，生产节拍从原来的每小时30件提升至每小时45件，生产效率提升50%；同时，工艺参数实现统一管控，不同分区的焊接温度、装配精度偏差控制在±0.1mm以内，工艺一致性显著提升，动力电池模组合格率从原来的92%提升至99.2%，大幅降低了产品报废率。
-
完善数据采集与运维体系，降低运维成本：塔讯网关作为数据采集器与物联网网关，实现了现场设备运行数据、工艺参数的全面采集与上传，运维人员可通过工业物联网平台实时监控设备运行状态，提前预判设备故障，故障排查时间从原来的4小时缩短至30分钟，停机损失降低70%；同时，历史数据可追溯，当产品出现质量问题时，能够快速定位问题根源，为质量优化提供支撑。
-
降低改造成本，缩短改造周期：本方案无需更换原有PLC设备，仅通过部署塔讯协议网关即可实现异构设备互联，改造周期仅15天，相比更换设备方案，改造成本降低60%，同时避免了生产线长时间停机造成的经济损失，实现了低成本、高效率的自动化升级。

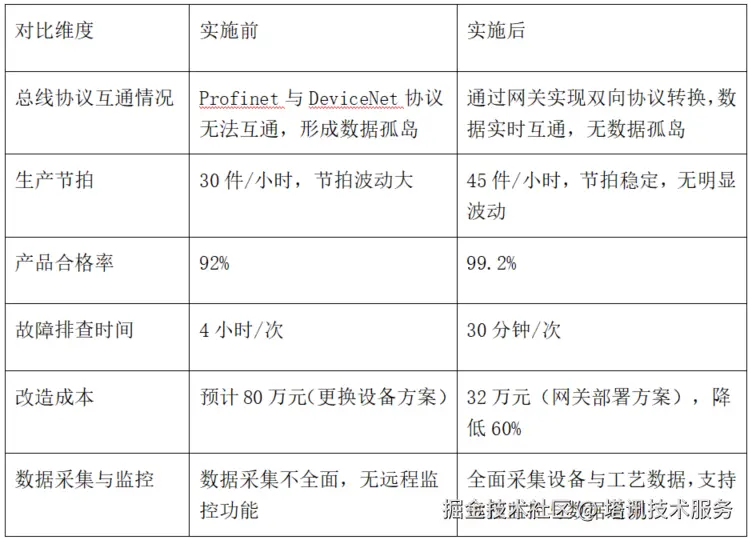

（二）实施前后对比 |
八、案例总结
本案例聚焦新能源汽车动力电池生产领域，针对Profinet协议西门子S7-1500 PLC与DeviceNet协议汇川PLC的异构互联痛点，采用塔讯TX 131-RE-DNS/PNS协议网关作为核心解决方案，充分发挥了工业网关的协议转换、数据采集、物联网接入等核心功能，成功实现了异构主站设备的无缝互联与全流程协同管控。
项目实施后，不仅打破了总线协议异构导致的数据孤岛，提升了生产效率与产品合格率，还降低了改造与运维成本，构建了完善的工业物联网数据采集与监控体系，为动力电池生产的智能化升级提供了有力支撑。塔讯TX 131-RE-DNS/PNS协议网关凭借高兼容性、高稳定性、高实时性的优势，完美适配新能源行业的严苛生产需求，成为工业自动化与工业物联网融合落地的核心设备，也为同类新能源生产企业的异构设备集成提供了可复制、可推广的解决方案。在工业物联网快速发展的今天，总线协议转换技术作为异构设备互联的核心支撑，将在新能源行业的智能化升级中发挥越来越重要的作用，而塔讯工业网关也将持续为行业发展提供可靠的技术保障。
