本系统面向工业焊接过程的动态监测与工艺优化场景，针对弧焊过程电流、电压瞬态变化快、电磁干扰强、特征提取难度大的现场痛点，基于 LabVIEW 虚拟仪器技术搭建完整软硬件一体化检测平台。系统可完成焊接信号高速同步采集、实时波形可视化、全程数据存储、离线深度分析与工艺特征量化输出，解决传统专用测试仪器功能固化、二次开发难度高、定制分析能力不足的问题，适配车间批量生产、实验室工艺研发、焊机性能标定等多种工况，可为焊接过程稳定性评估、飞溅控制、工艺参数迭代、焊接缺陷溯源提供可落地的数据支撑与量化判定依据。
硬件选型与依据
传感单元选型
系统选用闭环霍尔电流传感器与电压传感器作为前端感知器件，选型逻辑贴合工业焊接复杂环境需求。其一，电气完全隔离，可实现一次侧强电与二次侧采集弱电的物理隔断，杜绝焊机强电串扰、击穿后端工控设备的风险，保障人员与设备安全；其二，频响范围充足，可完整覆盖熔滴短路过渡、射流过渡等焊接全过程的瞬态信号变化，精准捕捉短路起弧、液桥形成、熔滴爆断等微秒级突变细节，不会丢失关键工艺特征；其三，线性精度优异，全量程线性误差低于 0.2%，温度漂移小，长期连续工作输出稳定；其四，抗共模干扰能力强，可耐受车间焊机、线缆、大功率设备带来的强电磁辐射，保障复杂工况下信号纯净度。
信号调理模块
传感器输出的弱电压信号，首先进入专用信号调理单元，完成量程匹配、硬件低通滤波、阻抗匹配与信号限幅处理。硬件滤波可预先滤除现场高频杂波、工频干扰，降低后端软件算法的去噪压力；阻抗匹配保证长距离布线传输过程中信号无衰减、无相位偏移，为高精度同步采集奠定基础。
数据采集硬件选型
选用高分辨率 PCI Express 总线多功能数据采集卡，选型依据如下。第一，采样性能匹配，单通道最高采样率可达 1MHz，双路可同步并行采样，完全满足焊接瞬态信号高频采集需求；第二，同步时序精准，多通道同步采样时钟偏差小于 100ns，保证电流、电压信号时间轴完全对齐，避免后续 U-I 相图、相位分析出现偏差；第三，硬件架构可靠，板载大容量板载 FIFO 缓存，可避免 Windows 系统多任务调度带来的数据断点、丢包问题，支持长时间不间断连续采集；第四，驱动生态完善，官方提供原生 LabVIEW 驱动函数库，无需额外底层驱动开发，硬件调用、通道配置、时钟设置均可直接在开发环境内完成，大幅缩短开发周期；第五，工业级防护设计，宽温工作范围，抗震动、抗电磁干扰，适配车间长期在线运行环境。
整体硬件链路
完整硬件链路为：焊接工件及焊机输出→霍尔传感器→信号调理模块→数据采集卡→工业控制计算机。整体架构层级清晰，链路干扰可控，后期扩展便捷，如需新增气体流量、送丝速度、压力等监测通道，仅需增加对应传感器与采集通道，无需改动整体框架。
软件架构与功能实现
模块化分层架构
软件采用分层模块化解耦设计，整体分为底层硬件驱动层、数据处理层、核心算法层、人机交互层、数据管理层五大层级，各模块独立封装、低耦合，便于功能迭代、故障排查与后期维护，完全符合工业软件工程开发规范。
实时数据采集模块
依托 LabVIEW 并行循环与生产者消费者架构搭建采集核心。独立生产者循环专职负责硬件采样、原始数据读取与缓存推送，不受界面操作卡顿影响；消费者循环完成数据运算、界面刷新与存储写入，彻底解决高速采集场景下界面卡顿、数据丢失的行业通病。模块支持采样频率、采样量程、采集时长、通道配置可视化一键设置，采集过程实时显示采样状态、数据量、实时数值，支持随时暂停、继续、紧急停止操作，适配调试与正式采集多种模式。
数据预处理与去噪模块
内置多重信号处理工具链，依托 LabVIEW 内置信号处理工具包开发。支持滑动平均滤波、中值滤波、巴特沃斯滤波、小波阈值去噪等多种去噪算法，可根据不同焊接材质、焊接工艺、现场干扰程度灵活切换；支持本底噪声扣除、基线校准，可手动或自动标定零点，最大程度还原真实焊接原始波形，避免噪声干扰后续特征计算结果。
波形显示与交互模块

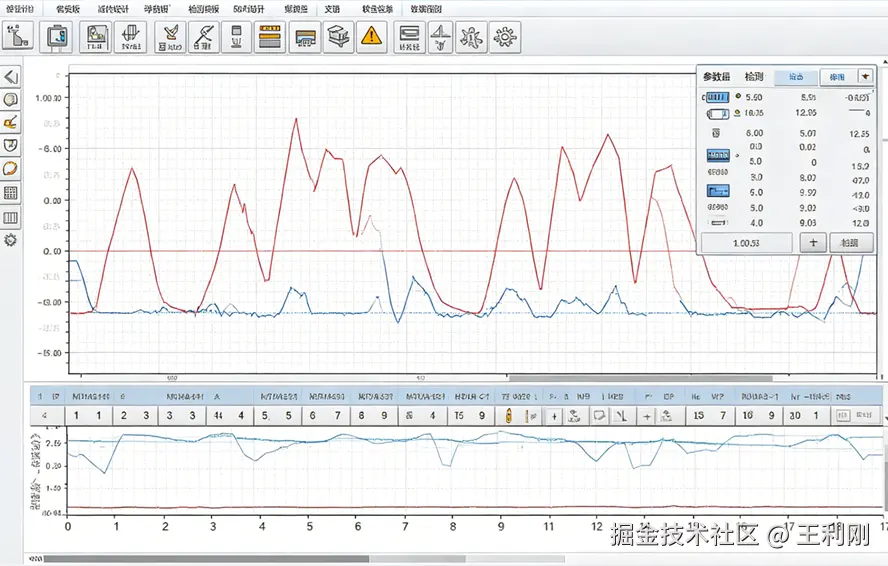

利用 LabVIEW 专业波形图表控件，实现双通道电流、电压波形同步实时滚动显示。支持波形局部放大、缩小、自由拖拽、游标精准定位测量，可直接读取任意时间点瞬时电流、电压数值；支持区间框选，单独截取某一段焊接过程波形进行专项分析，方便工程师快速定位异常工艺区段。
工艺特征智能提取
软件可自动对完整焊接周期进行智能分段，精准划分短路阶段与燃弧阶段，自动批量计算核心工艺参数：平均短路时间、平均燃弧时间、单次过渡周期、短路峰值电流、燃弧基值电流、电流电压上升下降速率、周期离散度等关键指标。所有参数实时统计、表格化输出，全程无需人工手动标注，大幅降低人工分析工作量，保证分析结果一致性，避免人工判断带来的个体误差。
多维度专项分析功能
依托 LabVIEW 内置数学与频谱分析工具，拓展多项深度分析能力。时域维度，完成全程信号均值、方差、标准差、波动离散度统计；频域维度，快速完成 FFT 频谱分析、功率谱密度计算，识别焊接过程主导频率与异常扰动频率；图形化维度，自动生成 U-I 二维相图、参数概率分布直方图、散点统计图，直观反映焊接过程集中程度与稳定区间；多尺度分析维度，集成小波多分辨率分解，精准定位局部异常爆断、断弧、波动突变等肉眼难以发现的细节问题。
数据存储与回放管理
系统采用 LabVIEW 原生 TDMS 数据格式存储原始波形与分析结果，具备读写速度快、文件体积小、数据溯源性强的特点，支持长时间大批量数据连续存储。配套数据回放功能，可随时调取历史试验数据，复现完整焊接过程，重复套用分析算法、修改滤波参数、重新导出统计结果；支持数据一键导出至 Excel、文本格式，便于外接第三方报告工具生成试验报表。
LabVIEW 技术核心优势
本系统深度发挥 LabVIEW 平台工业测试领域的独有优势。其一，图形化数据流编程，逻辑直观清晰，复杂多线程、多任务架构搭建难度低，开发调试效率远高于文本编程语言，后期维护修改便捷；其二，完备的硬件交互生态，市面主流采集、总线、测量设备均提供原生适配，硬件适配与驱动开发成本极低；其三，内置海量成熟专业工具库，信号滤波、数学运算、频谱分析、统计拟合等功能均为工业级验证算法，无需从零开发自研算法，可靠性经过长期工业场景验证；其四，优秀的并行实时处理能力，原生支持多循环并行运行，完美平衡高速采集、实时运算与界面响应；其五，自定义人机界面灵活，可按照工程师操作习惯布局控件，搭建接近专业实体仪器的操作逻辑，上手门槛低；其六，跨平台部署便捷，开发完成后可一键打包独立可执行程序，无需安装开发环境，方便多现场批量部署落地。
工程应用与实践价值
整套系统经过实际焊接车间与实验室大量工况验证，运行稳定可靠。在工艺研发阶段，可批量对比不同焊接参数、不同保护气体、不同母材条件下的焊接波形与量化特征，快速锁定最优工艺参数窗口；在线生产监测场景，可实时判定焊接过程稳定性，提前识别飞溅过大、熔滴过渡异常、焊机输出波动等隐患，辅助生产质量管控；在焊机出厂标定环节，可标准化量化不同设备输出动特性，建立统一判定标准，替代人工主观判定；同时完整数据留存可实现全工艺过程溯源，出现焊接缺陷后可回溯原始电信号，精准定位问题成因。
结语
本设计基于 LabVIEW 完成整套焊接电参数检测分析系统落地搭建，硬件选型兼顾工业可靠性、场景适配性与成本控制，软件架构分层清晰、模块解耦、扩展性强，充分发挥虚拟仪器平台高效开发、高性能运算、专业分析的突出特点。相较于传统测试方案，本系统定制化程度高、分析维度更深、数据精度更高，兼具实时在线监测与离线深度研究双重能力，可直接为焊接工艺优化、生产质量管控、设备性能评估提供标准化、量化、可复用的技术参考，对同类工业电参数采集与过程分析系统设计具备通用借鉴与推广价值。
