每块硬盘在使用前都要先进行分区，也就是将硬盘划分为一个个的逻辑区域，每一个分区都有一个确定的起止位置。在起止位置之间的那些连续的扇区都归该分区索引，不同分区的起止位置互不交错。
工具下载：
百度网盘链接: pan.baidu.com/s/1QM5FKMmR… 提取码: 8888
夸克网盘链接：pan.quark.cn/s/2a972c406… 提取码：dTeZ
MBR 磁盘的分区形式一般有两种，即主分区和扩展分区。主分区又称为主 DOS 分区（Primary DOS Partition），也称为主磁盘分区。扩展分区又称为扩展 DOS 分区（Extended DOS Partition）。非 DOS 分区（Non-DOS Partition）是一种特殊的文件系统类型。它是将硬盘中的一块区域单独划分出来供另一个操作系统使用，如 Linux 和 UNIX 等。对主分区的操作系统来讲，非 DOS 分区是一块被划分出去的存储空间。传统 DOS/Windows 系统一般不能直接识别非 DOS 分区的文件系统，无法直接访问其中数据。
分区表的解析
为了方便用户对磁盘的管理，操作系统引入磁盘分区的概念，即将一块磁盘逻辑划分为几个区域。在分区表的64字节中，以16字节为一个分区表项来描述描述一个分区的结构。

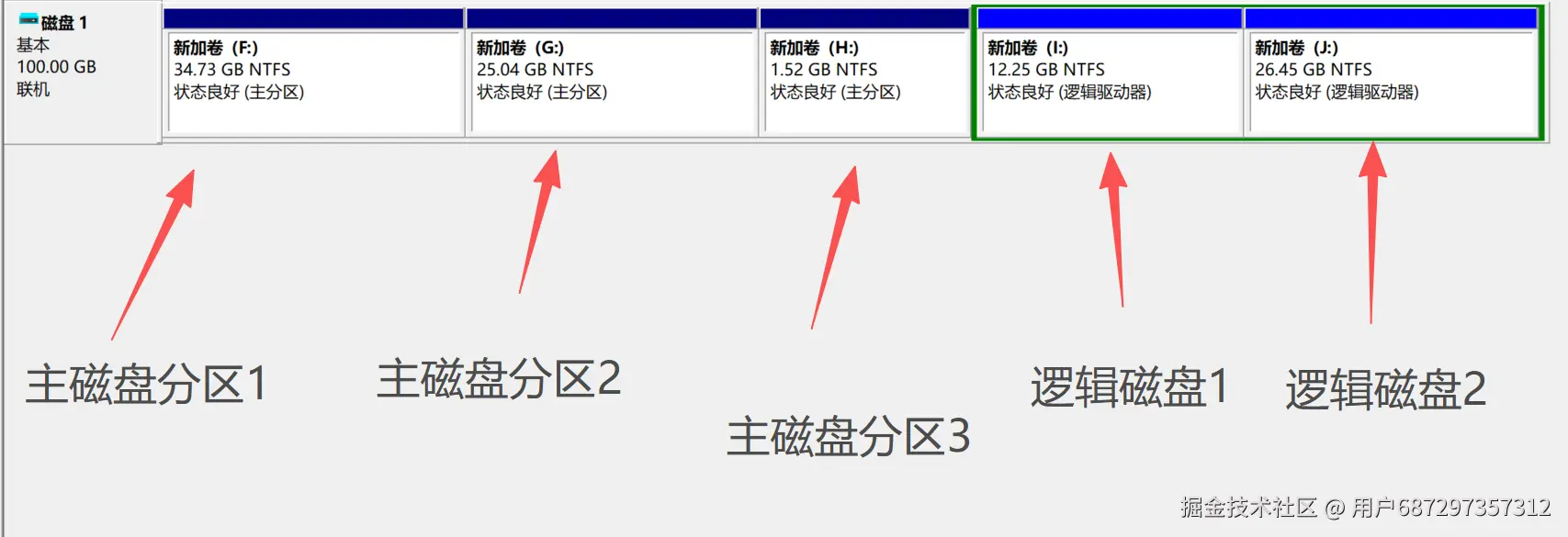

一块硬盘（MBR）最多可以有 4 个主磁盘分区，被激活的主磁盘分区称为活动分区，活动分区在一块硬盘中只能有一个。
在 MBR 硬盘中，主分区最多 4 个；若需更多分区，必须通过扩展分区包含逻辑分区的方式实现

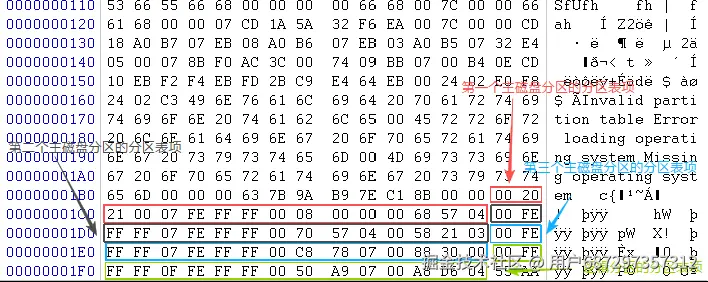

使用winhex打开硬盘查看，其MBR及分区表信息如下：

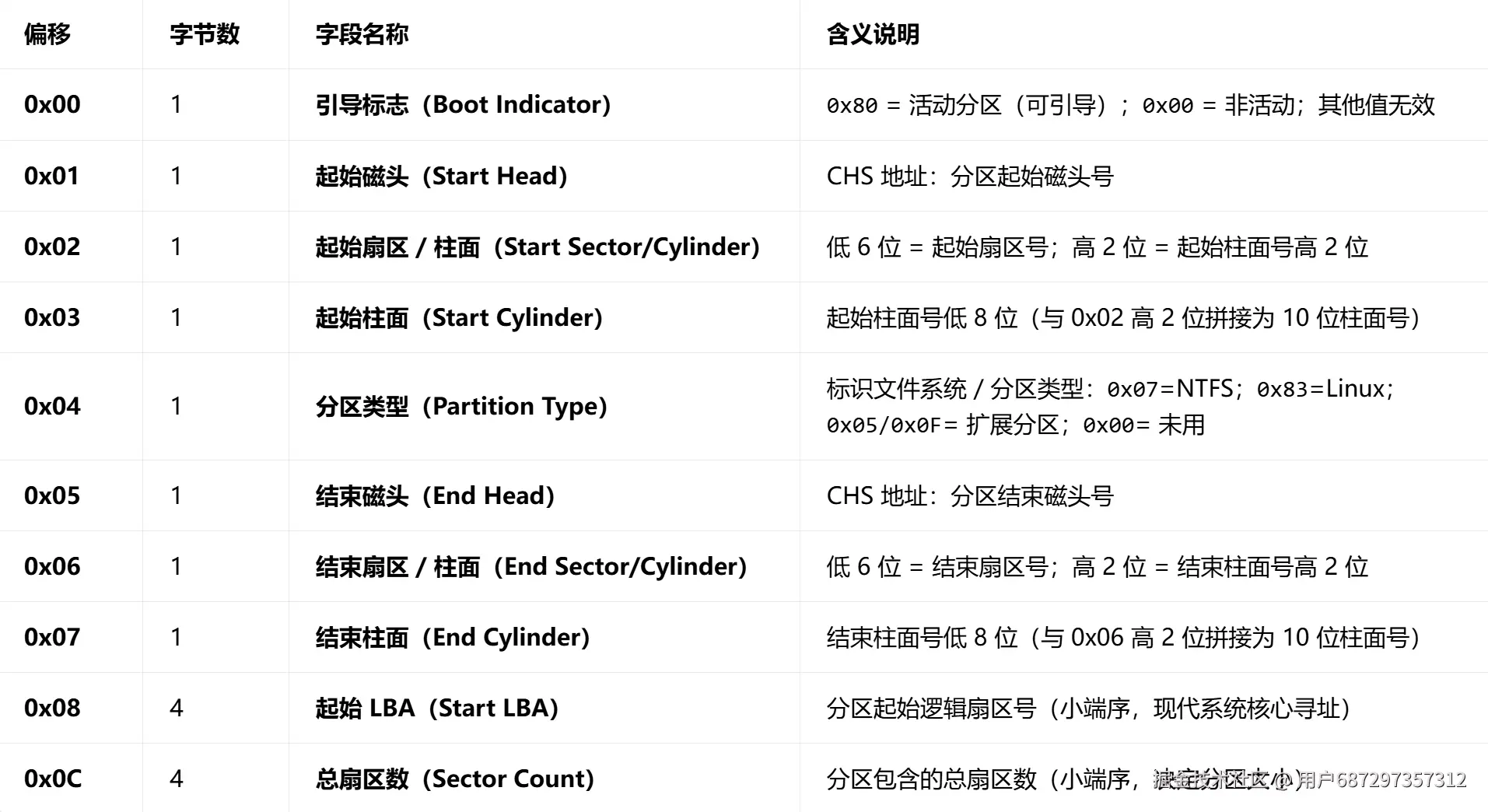

每个分区表项中对应的各个字节的含义都是一样的。如下是对应的字节含义：
编辑
在 MBR 分区表项中，超过一个字节的数据（如起始 LBA、总扇区数）均以小端序存储，即低字节在前、高字节在后，并非高位到低位。

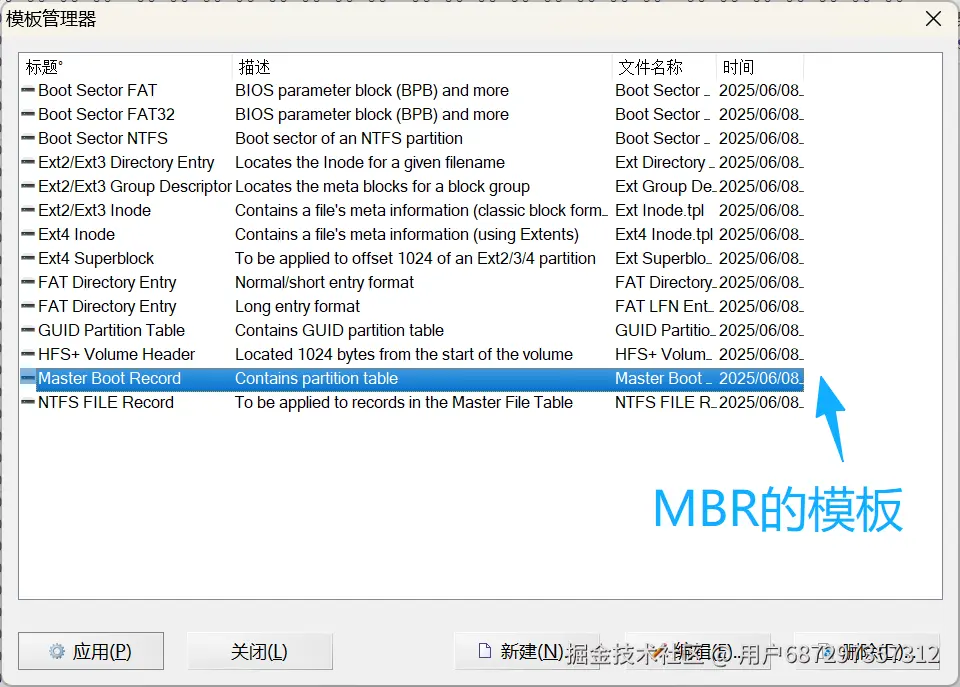

另外可以通过winhex自带的模板管理工具查看：

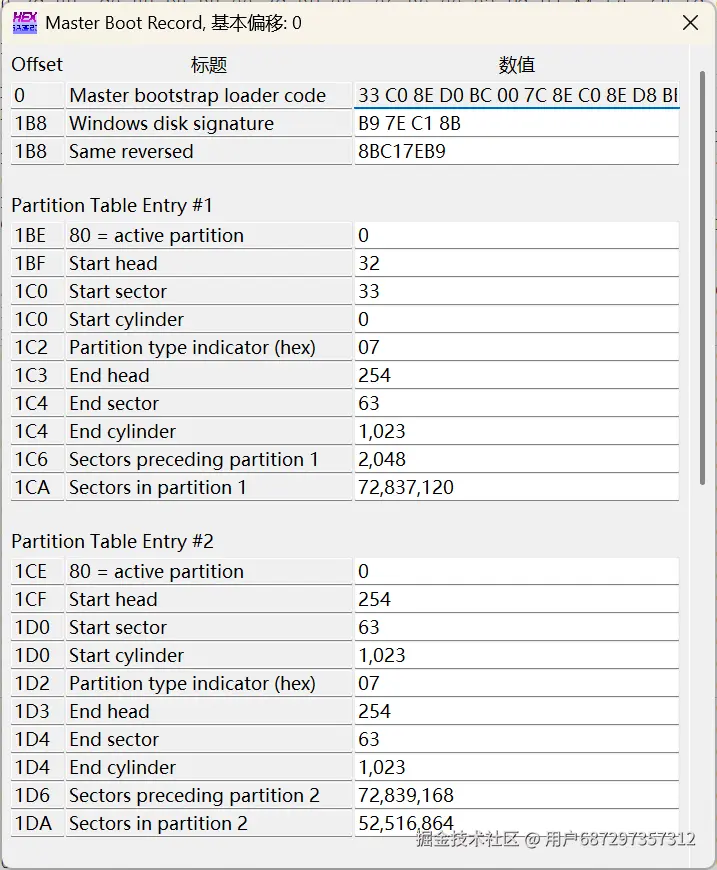

编辑 应用查看分区表信息：
单个分区表项（16 字节）重要信息逐字段精讲
0x00 引导标志（1 字节）最重要之一
0x80：活动分区（可引导系统）0x00：非活动分区- 其他值：非法
重要规则：
- 一块硬盘只能有 1 个 0x80
- 扩展分区、逻辑分区绝对不能是 0x80
- 没有 0x80 → 电脑无法从硬盘启动
0x01~0x03 起始 CHS（磁头 / 扇区 / 柱面）3 字节
老式硬盘寻址方式，现在基本没用。系统完全不看，只看后面的 LBA。
0x04 分区类型（1 字节）最重要之二
决定这个分区是什么系统、什么用途。
0x00：空表项（未使用）0x07：NTFS（Windows 主分区）0x0B / 0x0C：FAT320x05：传统扩展分区（CHS）0x0F：LBA 扩展分区（现在都用这个）0x83：Linux 主分区0x82：Linux swap 交换分区
关键点：
- 扩展分区类型只能是 05 或 0F
- 一个 MBR 硬盘最多只能有 1 个扩展分区
0x05~0x07 结束 CHS（3 字节）
同样过时无用，系统不看。
0x08~0x0B 起始 LBA（4 字节）最重要之三
- LBA = 逻辑扇区号
- 代表这个分区从第几个扇区开始
- 4 字节，小端序存储（低字节在前）
意义：
- 系统100% 依靠这个定位分区开始位置
- 改错这个值 → 分区直接丢失
- 扩展分区的 LBA 指向EBR（扩展引导记录）
0x0C~0x0F 总扇区数（4 字节）最重要之四
- 该分区占用多少个扇区
- 决定分区大小
- 同样 小端序
计算公式：分区大小 (GB) = 总扇区数 × 512 字节 ÷ 1024÷1024÷1024
在主磁盘分区中，每个分区的开始扇区号，都是硬盘的绝对扇区号。
