一、一个惨痛的监管处罚案例
去年某股份制银行核心系统升级项目，技术方案评审通过，开发完成，准备投产。
监管现场检查，要求提供"系统变更影响架构图"。
银行提供了技术变更文档，但缺少可视化架构图，无法快速定位影响范围。
结果：被认定"变更管理不规范"，罚款200万，项目延期6个月。
那一刻我意识到：金融行业中，架构图不是技术设计工具，是监管合规的"可视化证据"。

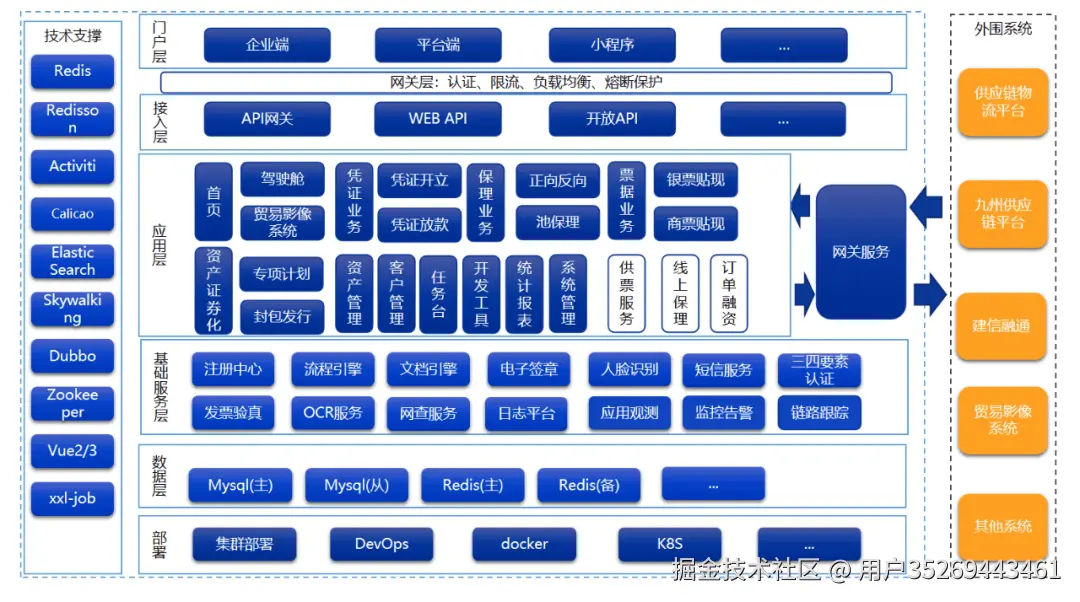

二、金融行业的5个架构图设计模式
模式1：监管条文映射架构图——合规的"逐条证明"
监管依据： 央行《金融科技发展规划（2022-2025年）》、银保监会《商业银行信息科技风险管理指引》
架构图设计方法： 监管条文层: 条文编号: 如"银监发〔2022〕X号第47条" 条文内容: 客户资金与银行自有资金严格分离 控制点: 账户体系隔离、资金流转监控、审计留痕
架构映射层: 账户体系: 画出客户账户、内部账户、备付金账户的物理隔离 资金流转: 红色标注客户资金路径，蓝色标注银行资金路径 监控机制: 实时对账节点、异常预警节点、审计日志节点
证据链层: 制度文件: 资金管理办法编号 系统配置: 账户隔离的技术实现 运行日志: 近3个月资金操作审计记录 检查报告: 最近一次内部审计结果 审查要点： 监管检查时，专家会拿着架构图逐条核对监管条文，缺失任何一层都被认定"合规证据不完整"。
模式2：资金隔离防护架构图——防范挪用风险的"物理边界"
监管依据： 《商业银行信息科技风险管理指引》第47条、《非银行支付机构条例》
资金隔离架构图必标： 账户隔离层: 客户交易资金: 独立账户体系，与银行自有资金物理隔离 客户备付金: 100%集中存管至央行或符合要求的商业银行 银行自有资金: 完全独立的账户体系，不得与客户资金混用
系统隔离层: 客户交易系统: 独立部署，独立数据库，独立运维权限 银行内部系统: 完全隔离，任何情况下不得直接访问客户资金账户
操作隔离层: 客户自主操作: 客户发起的资金划转，银行不得干预 银行操作限制: 银行仅能在客户授权或法律规定情形下操作客户资金
监控审计层: 实时对账: 账户余额与交易流水逐笔核对，T+0对账 异常监测: 大额资金异动、高频交易、异常时段操作自动预警 全量审计: 所有资金操作留痕，保存期限不少于5年 关键颜色规则：
- 红色：客户资金区域（最高保护级别）
- 蓝色：银行资金区域（内部管理）
- 黄色：资金交互节点（必须双人复核、系统监控）
模式3：反洗钱数据血缘架构图——3分钟调取的"全链路地图"
监管依据： 《金融机构反洗钱规定》、《金融机构大额交易和可疑交易报告管理办法》
数据血缘架构图必标： 数据采集层: 交易发起: 客户身份、交易时间、交易地点、设备指纹、IP地址 交易对手: 对手方身份、账户信息、交易历史 交易背景: 交易目的、资金来源、历史交易模式
数据处理层: 金额计算: 本金、利息、手续费、汇率转换的完整计算链 风险评分: 反洗钱风险评分模型的输入、计算、输出 规则匹配: 大额交易规则、可疑交易规则的匹配过程
数据存储层: 交易数据库: 实时交易记录，保存期限 日志数据库: 系统操作日志，审计追溯 归档数据库: 历史交易归档，压缩存储 上报数据库: 监管报送数据，格式验证
数据应用层: 实时监控: 交易发生时的实时风险监测 事后分析: 批量可疑交易识别、客户风险评级 监管报送: 大额交易报告、可疑交易报告的生成、审核、报送
数据销毁层: 到期销毁: 超过保存期限的数据销毁流程 销毁审计: 销毁操作的审批、执行、验证记录 审查要点： 反洗钱检查时，任意指定一笔交易，必须在3分钟内调出从采集到销毁的完整血缘链路。
模式4：系统重要性分级架构图——防止"大而不能倒"的"风险防火墙"
监管依据： 《系统重要性银行评估办法》、《全球系统重要性银行总损失吸收能力管理办法》

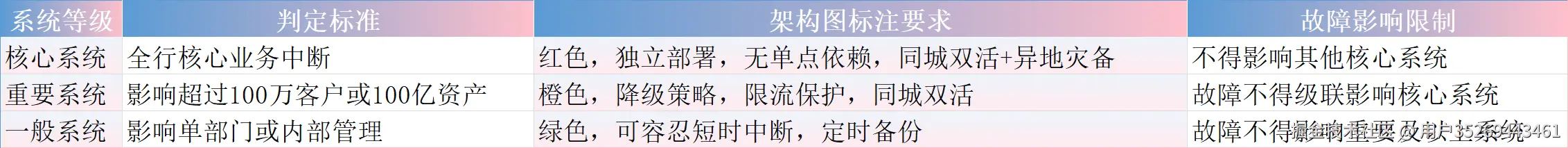

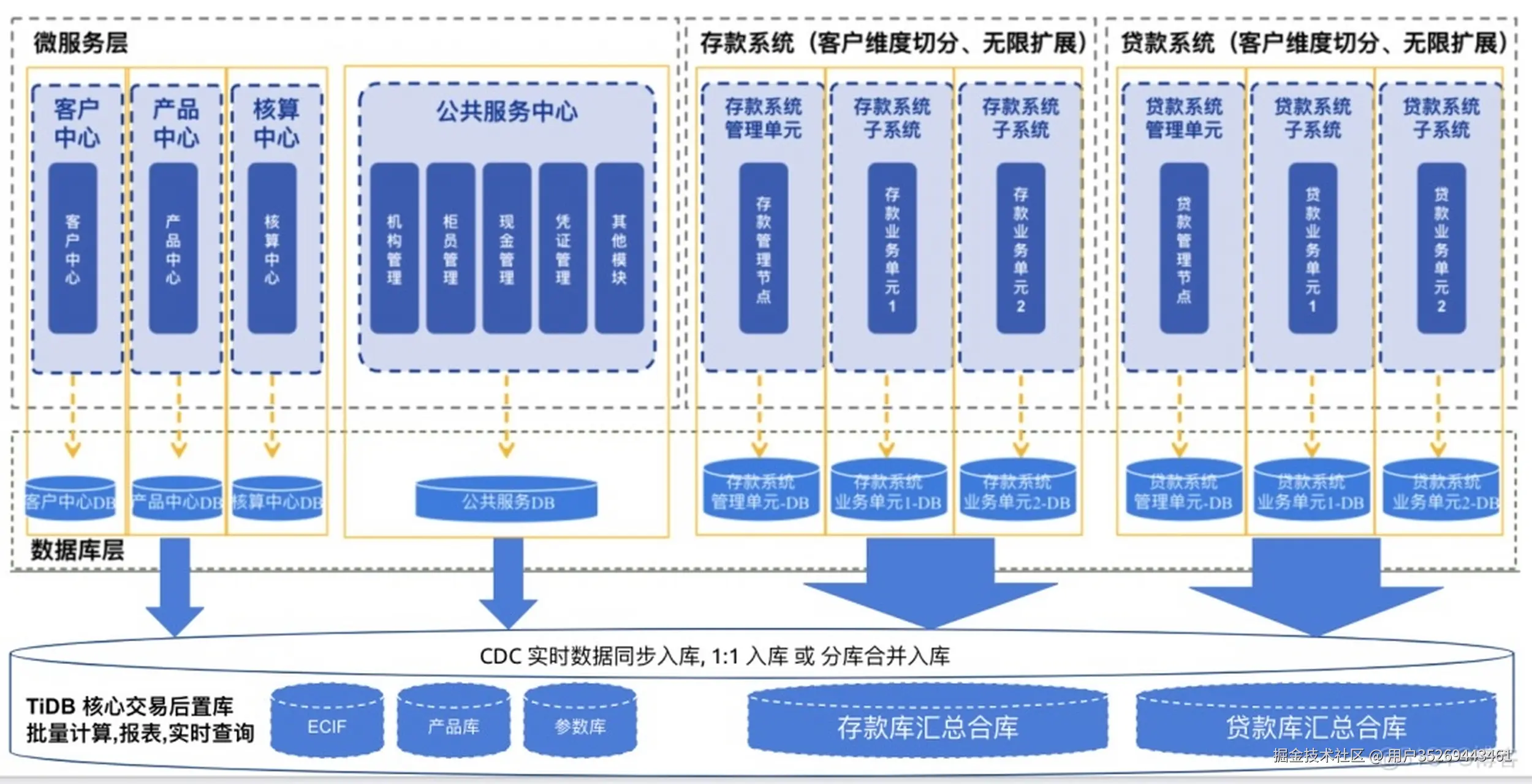

系统分级架构图必标：
耦合度量化标注：
- 直接依赖：系统A故障直接导致系统B不可用（必须标注降级策略）
- 间接依赖：系统A故障通过系统C传导影响系统B（必须标注熔断机制）
- 数据依赖：系统B读取系统A的数据（必须标注数据时效性和一致性策略）
模式5：投产变更风险架构图——事前沙盘的"影响评估"
监管依据： 《商业银行信息科技风险管理指引》变更管理章节
变更风险架构图必标： 变更范围层: 变更模块: 具体修改的应用模块、数据库表、接口服务 变更类型: 功能优化/缺陷修复/配置调整/数据变更
影响分析层: 直接影响: 直接调用变更模块的上游系统清单（必须全量验证） 间接影响: 通过上游系统传导影响的下游系统清单（抽样验证） 数据影响: 数据结构变更、数据迁移范围、历史数据兼容性
风险控制层: 回滚策略: 变更失败时的数据回滚、配置回滚、代码回滚步骤 回滚时间: 各步骤预计耗时，总回滚时间承诺 验证检查: 变更后的功能验证点、性能验证点、安全验证点
应急准备层: 应急预案: 变更引发生产故障时的应急响应流程 应急团队: 值班人员、技术专家、业务专家联系方式 应急资源: 备用服务器、备用网络、备用数据环境
三、金融架构图的可复用设计框架
我把这套方法抽象为"金融监管合规架构图框架"：

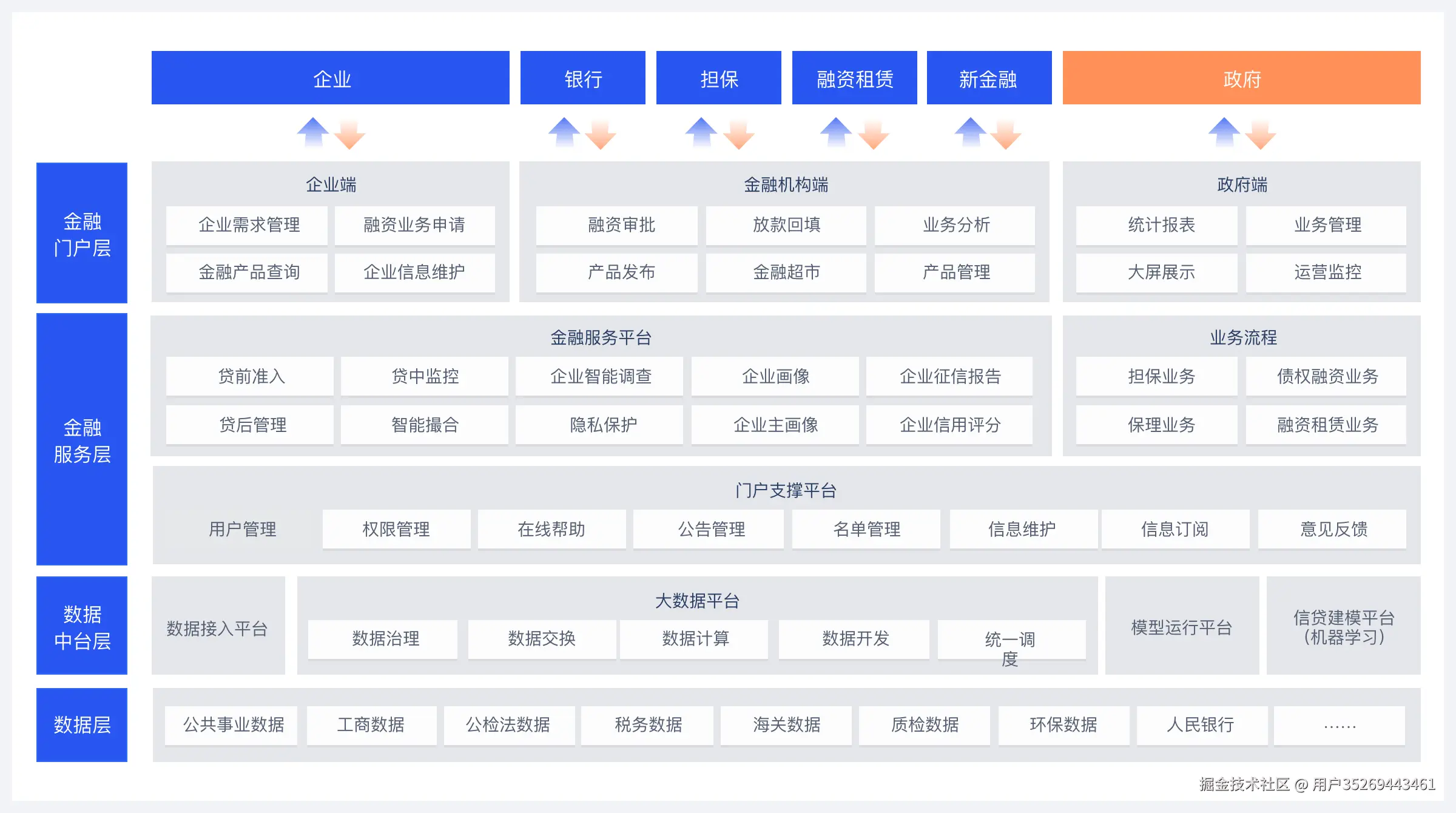

金融监管合规架构图设计框架
核心原则: 架构图是监管条文的可视化证据，不是技术展示工具
设计维度: 监管映射层: 依据: 具体监管条文编号和内容 方法: 逐条映射到架构图节点 验证: 监管检查时可逐条核对
风险可视化层: 资金风险: 隔离边界、流转路径、监控机制 数据风险: 血缘链路、访问控制、审计留痕 系统风险: 等级划分、耦合关系、降级策略 变更风险: 影响范围、回滚路径、验证检查
量化证明层: 时间指标: RTO、RPO、切换时间、回滚时间 比例指标: 隔离比例、备份比例、国产化率 覆盖指标: 验证覆盖率、监控覆盖率、审计覆盖率
审查要点: 条文对应: 每个架构节点能找到对应的监管条文 证据完整: 制度、系统、日志、报告形成完整证据链 量化可验: 所有承诺具体数值，可现场验证 可视化: 专家3秒内找到关键审查点
常见处罚陷阱:
- 使用通用IT架构图，未标注金融监管特有节点
- 资金流转路径与隔离要求冲突
- 数据血缘链路不完整，无法3分钟调取
- 系统耦合度过高，未标注降级策略
- 变更影响范围模糊，无量化承诺
四、跨金融监管迁移：从银行到全金融
金融监管架构图的核心方法论——监管条文的可视化映射：
证券行业：
- 监管依据：证监会《证券基金经营机构信息技术管理办法》
- 核心要求：交易结算分离、投资者适当性管理、异常交易监控
- 架构图必标：交易节点、结算节点、风控节点、投资者分类节点
保险行业：
- 监管依据：银保监会《保险公司信息化工作管理指引》
- 核心要求：偿付能力监管、资金运用隔离、产品分类管理
- 架构图必标：保费资金节点、投资资金节点、偿付能力计算节点
信托行业：
- 监管依据：信托业务分类监管、资金信托新规
- 核心要求：资金信托与财产信托隔离、受益人利益保护、风险资本计提
- 架构图必标：信托财产节点、受托管理节点、受益分配节点
五、工具实践
我用 Arch 快速生成金融监管合规架构图，内置央行、银保监会、证监会最新监管要求模板，30秒出图。
核心价值是"监管符合性速度"——快速对齐最新金融监管要求，避免因政策理解滞后而被处罚。
