LabVIEW开发生物医学信号采集处理系统

系统以LabVIEW为核心开发环境，完成心电、呼吸两类微弱生物医学信号的调理、采集、处理、分析与远程监测，采用 “硬件调理采集 + 软件虚拟仪器” 架构，兼顾测量精度、开发效率与功能扩展性，适用于生理信号监测、教学实验与临床辅助分析场景。

硬件选型依据

前置放大

选用AD620仪用放大器作为前置级核心器件。该器件输入阻抗达 10GΩ，匹配生物电信号高内阻特性；最小共模抑制比 93dB（G=10），可有效抑制 50Hz 工频干扰；输入噪声低至 9nV/√Hz，适合毫伏级微弱信号放大；增益由单颗外接电阻可调，电路简洁可靠，是生物电前置放大的经典选型。

主控与采集

主控采用8051 单片机，指令系统成熟、开发成本低、外围电路简单，满足低速数据采集与串口通信控制需求。A/D 转换器选用TLC2543，12 位分辨率保证信号幅度分辨精度，11 路模拟输入便于多通道扩展，串行接口与单片机连接精简，转换速度满足生物信号采样需求。

信号调理

心电信号采用右腿驱动电路降低共模干扰，搭配 RC 高通 / 低通滤波器限定 0.05–100Hz 通带，双 T 有源陷波器精准抑制 50Hz 工频干扰。呼吸信号采用阻抗法检测，以高频载波调制实现呼吸阻抗变化提取，经全波整流解调还原呼吸波形，避免心电信号串扰。

通信接口

采用RS‑232+MAX232实现单片机与 PC 电平转换与串行通信，接线少、兼容性强，满足系统低速、稳定传输需求，降低硬件复杂度与布线成本。

软件架构设计

系统软件分为单片机固件与LabVIEW 上位机两部分，采用模块化分层设计，便于调试与扩展。

单片机固件

1. 初始化模块：完成 I/O、串口、定时器配置，设定 9600 波特率、8 位数据位、1 位停止位。
2. 采集控制模块：按照 500Hz 采样率驱动 TLC2543 逐次逼近转换，实现多通道分时采集。
3. 串口通信模块：接收上位机启动 / 复位指令，将 12 位 A/D 数据拆分为两个字节上传，保证数据完整性。

LabVIEW 上位机架构

采用主程序层 — 测试层 — 驱动层三级架构：

1. 驱动层：封装 VISA 串口函数，实现数据接收与指令下发，清空缓冲区避免旧数据干扰。
2. 测试层：包含数据转换、滤波、分析、存储、回放子 VI。
3. 主程序层：提供人机界面，响应按钮事件，调度各功能模块执行。

LabVIEW 核心功能实现

数据解析与转换

串口接收字符串格式数据，经字节数组转换与拼接还原 12 位采样值，按公式换算为实际电压值，实现原始信号准确还原。

数字滤波

采用五点平滑滤波抑制高频噪声与基线抖动，提升波形质量，算法运算量小，满足实时显示要求。

频谱分析

调用Real FFT函数将时域信号转换至频域，转换为单边频谱，直观呈现信号频率分布，用于干扰识别与信号特征提取。

心电自动分析

1. QRS 波检测：采用差分阈值法，通过四点差分突出 R 波陡沿，自学习算法动态生成阈值，抗干扰能力强、检出率高。
2. 特征参数提取：自动计算 R‑R 间期、心率、QRS 波宽度，为心律失常判断提供依据。
3. 节律判别：依据 Abenstein 判据，识别心动过缓、心动过速、室性早搏、停搏、二联律等异常节律。

数据管理

借助LabSQL工具包通过 ODBC 连接数据库，存储患者信息、信号数据、分析结果，支持历史数据查询与波形回放，便于追溯与对比。

远程监测

利用LabVIEW 远程面板功能，开启 Web Server 发布 VI 前端，客户端通过浏览器访问并控制，实现居家监测与远程会诊。

系统性能指标

• 总增益：1000 倍，覆盖微弱信号放大需求
• 共模抑制比：约 90dB，工频抑制效果稳定
• 采样率：500Hz，满足心电信号采样标准
• 分辨率：1.22μV，优于欧共体心电图通用要求
• 频率响应：0.05–106Hz，匹配生物信号频带

系统优势

1. 开发高效：LabVIEW 图形化编程，拖拽连线完成逻辑，周期短、可读性强。

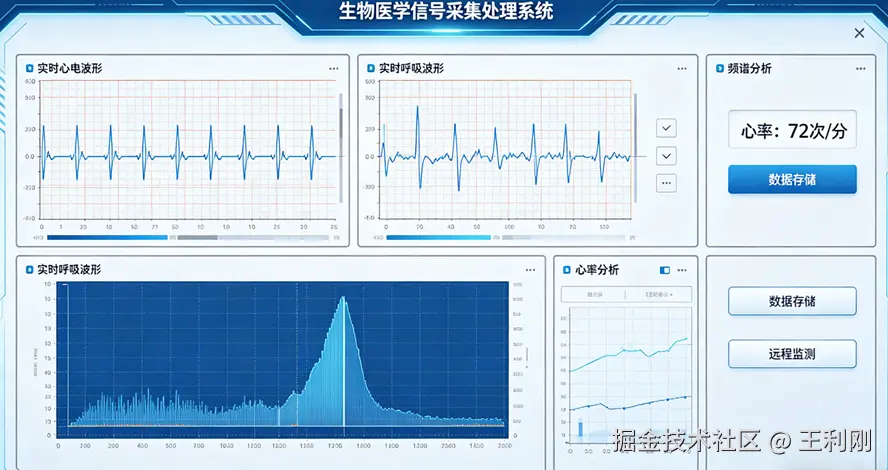

2. 界面友好：虚拟仪器面板直观显示波形、参数、诊断结果，操作简便。
3. 扩展性强：硬件预留多路模拟输入，软件模块化设计，可新增血压、肌电等信号处理。
4. 远程能力：支持网页端远程访问，适合家庭监护与跨地域监测。
5. 成本可控：硬件以通用器件为主，软件免费工具包支撑数据库与远程功能，整体性价比高。

改进方向

将串口通信升级为USB以提升传输速率，支持更高采样率与多通道同步采集；增加多信号关联分析，提升诊断可靠性；优化算法，提升 P 波、T 波检测准确度，向临床实用化方向完善。
