一、前言说明

在2026年的今天，能够不用AI，纯古法编程实现这个航线规划，还是有不小难度的，在地图组件的基础上开发，之前已经实现了超级标注点图形，加上折线图形的绘制，以及支持编辑状态拖曳调整，对于航线规划的基础功能都有了，现在就是还需要在折线线条上绘制一个箭头。以前web版本的航线规划，用了个取巧的方案，就是搞了个标注点显示在中间位置，对于箭头作为标注点的图片，然后标注点可以旋转，每次都计算上一个点和当前点之间的旋转角度，尽管widget开发的地图组件也可以按照这个思路去完成，想了很久还是决定直接用painter绘制更优，没必要再引人一个多余的标注点，毕竟一整个航线下来，标注点的数量成倍增加了，如果能直接在折线上根据两点坐标，计算出来并绘制箭头，好处实在太多了，其实那个箭头就是传入两个点，计算出中间点，然后两侧伸展两个点，最后三个点形成一个新的折线，绘制这个折线即可。

web版本的地图组件本身支持的最大标注点数量有限，测下来500个就已经是性能瓶颈了，明显的卡顿不及时，而widget版本的至少1W个起步都毫无压力，而且是瞬间完成，性能百倍提升一点不夸张。本人之前搞个自定义控件大全，在圈内有Qt控件祖师爷之称，所谓心中有坐标，万物皆painter。就是因为有这个擅长点，各种各样的绘制都不在话下。

二、效果图

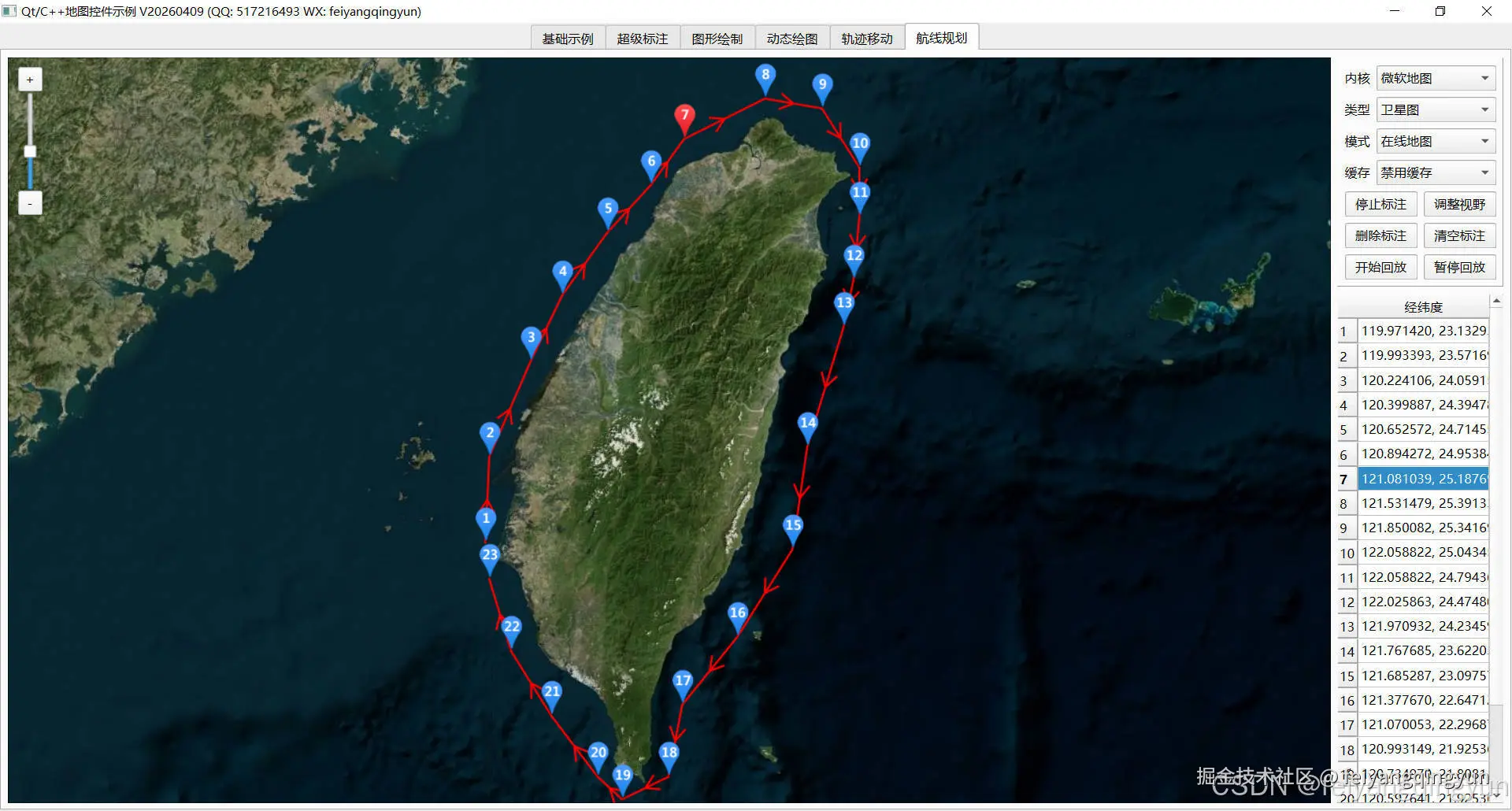

在这里插入图片描述

三、相关代码

#include "markermove.h"
#include "maputil.h"
#include "overlayhelper.h"

MarkerMove::MarkerMove(MapWidget *mapWidget, const QString &flag, const QPixmap &pixmap, const QVector<QPointF> &points, int speed, int interval, bool smooth, bool moveInCenter) : QObject(mapWidget)
{
    //生成对应覆盖物的唯一标识
    this->dataLineFlag = "dataLine_" + flag;
    this->moveLineFlag = "moveLine_" + flag;
    this->markerMoveFlag = "markerMove_" + flag;

    this->mapWidget = mapWidget;
    this->pixmap = pixmap;
    this->speed = speed;
    this->smooth = smooth;
    this->moveInCenter = moveInCenter;

    //约定第一个点是起始点/如果只有一个点则说明是动态添加数据生成轨迹/多个点则是历史轨迹回放
    angle = 0;
    home = QPointF(121.424362, 31.175942);
    int count = points.count();
    if (count > 0) {
        home = points.first();
    }

    //多个数据则说明是轨迹回放/设置到可视区域/实时轨迹则设置起点作为中心点
    if (count > 1) {
        mapWidget->setAutoView(points);
        angle = MapUtil::getAngle(points.at(0), points.at(1));

        //传入速度也就是每次移动的距离/逐个取出点生成平滑的点
        if (smooth) {
            for (int i = 0; i < count - 1; ++i) {
                this->points << MapUtil::getLinePoints(points.at(i), points.at(i + 1), speed);
            }
        } else {
            this->points = points;
        }
    } else {
        this->points = points;
        mapWidget->setCenter(home);
    }

    //添加数据轨迹线
    mapWidget->addPolyline(dataLineFlag, points, QColor(255, 0, 0), 5);
    //添加移动轨迹线
    mapWidget->addPolyline(moveLineFlag, QVector<QPointF>() << home, QColor(0, 0, 0), 3);
    //添加移动标注点
    marker = mapWidget->addMarker(markerMoveFlag, home, QString(), pixmap, angle, 2);

    //定时器移动标注点
    timer = new QTimer(this);
    connect(timer, SIGNAL(timeout()), this, SLOT(move()));
    timer->setInterval(interval);
}

MarkerMove::~MarkerMove()
{

}

void MarkerMove::start()
{
    index = 0;
    if (points.count() > 1) {
        angle = MapUtil::getAngle(points.at(0), points.at(1));
    }

    timer->start();
    this->move();
    emit moveStep(home);
}

void MarkerMove::pause()
{
    timer->stop();
}

void MarkerMove::play()
{
    timer->start();
}

void MarkerMove::stop()
{
    timer->stop();
    this->reset();
}

void MarkerMove::clear()
{
    //停止定时器
    timer->stop();
    this->points.clear();

    //删除轨迹线和标注点
    OverlayHelper::redraw = false;
    mapWidget->deleteOverlay(dataLineFlag);
    mapWidget->deleteOverlay(moveLineFlag);
    mapWidget->deleteOverlay(markerMoveFlag);
    OverlayHelper::redraw = true;
}

void MarkerMove::append(const QPointF &point)
{
    QPointF curPoint(point);
    QPointF prePoint = points.last();
    if (smooth) {
        this->points << MapUtil::getLinePoints(prePoint, curPoint, speed);
    } else {
        this->points << curPoint;
    }

    //添加到数据轨迹
    mapWidget->addPolylineData(dataLineFlag, curPoint);
}

void MarkerMove::setInterval(int interval)
{
    timer->setInterval(interval);
}

void MarkerMove::setSmooth(bool smooth)
{
    this->smooth = smooth;
}

void MarkerMove::setMoveInCenter(bool moveInCenter)
{
    this->moveInCenter = moveInCenter;
}

void MarkerMove::setDataLineVisible(bool visible)
{
    mapWidget->setOverlayVisible(dataLineFlag, visible);
}

void MarkerMove::setMoveLineVisible(bool visible)
{
    mapWidget->setOverlayVisible(moveLineFlag, visible);
}

void MarkerMove::setDataLineColor(const QColor &color, int width)
{
    mapWidget->updatePolyline(dataLineFlag, QVector<QPointF>(), color, width);
}

void MarkerMove::setMoveLineColor(const QColor &color, int width)
{
    mapWidget->updatePolyline(moveLineFlag, QVector<QPointF>(), color, width);
}

void MarkerMove::setText(const QString &text)
{
    OverlayHelper::updateText(marker, text);
}

void MarkerMove::setTextPara(const QColor &textColor, int textAlign, int textOffset, const QString &fontName, int fontSize, const QColor &bgColor, int bgAlpha, const QColor &borderColor, int borderWidth)
{
    OverlayHelper::updateTextPara(marker, textColor, textAlign, textOffset, fontName, fontSize, bgColor, bgAlpha, borderColor, borderWidth);
}

void MarkerMove::move()
{
    //每次索引递增
    index++;
    //到了末尾则重来
    if (index >= points.count()) {
        this->reset();
        return;
    }

    //过滤重复的坐标
    QPointF curPoint = points.at(index);
    QPointF prePoint = points.at(index - 1);
    if (prePoint == curPoint) {
        this->move();
        return;
    }

    //移动到新的位置/带旋转角度
    int angle = MapUtil::getAngle(prePoint, curPoint);
    mapWidget->updateMarker(markerMoveFlag, curPoint, "", QPixmap(), angle);
    mapWidget->addPolylineData(moveLineFlag, curPoint);
    emit moveStep(curPoint);

    //最新点一直作为中心点
    if (moveInCenter) {
        mapWidget->setCenter(prePoint);
    }
}

void MarkerMove::reset()
{
    //复位索引
    index = 0;
    //移动到起始点
    mapWidget->updateMarker(markerMoveFlag, home, QString(), QPixmap(), angle, 2);
    //移动轨迹复位
    mapWidget->setPolylineData(moveLineFlag, QVector<QPointF>() << home);
    //移到初始位置
    emit moveStep(home);
