《SwiftUI 进阶第4章：响应式布局》

90后晨仔
0 阅读7分钟


学习目标

  • 掌握 SwiftUI 中的响应式布局概念
  • 了解如何根据屏幕尺寸调整布局
  • 学习使用环境变量获取设备信息
  • 掌握动态网格布局的实现方法
  • 了解几何读取器和安全区域的使用

核心概念

响应式布局基础

在 SwiftUI 中，响应式布局是通过环境变量、条件布局和自适应组件来实现的，它可以根据不同的屏幕尺寸和设备类型自动调整布局。

环境变量

尺寸类

SwiftUI 提供了尺寸类来描述设备的屏幕尺寸，主要有两种尺寸类：

  • horizontalSizeClass - 水平尺寸类，分为 .compact（紧凑）和 .regular（常规）
  • verticalSizeClass - 垂直尺寸类，同样分为 .compact 和 .regular

示例代码：

@Environment(\.horizontalSizeClass) private var horizontalSizeClass
@Environment(\.verticalSizeClass) private var verticalSizeClass

Text("水平尺寸类: \(horizontalSizeClass == .compact ? "紧凑" : "常规")")
Text("垂直尺寸类: \(verticalSizeClass == .compact ? "紧凑" : "常规")")

自适应布局

根据尺寸类调整布局是响应式设计的核心。

示例代码：

// 根据水平尺寸类调整布局
if horizontalSizeClass == .compact {
    // 紧凑模式 - 垂直布局
    VStack(spacing: 10) {
        Color.red
            .frame(height: 100)
            .cornerRadius(10)
        Color.green
            .frame(height: 100)
            .cornerRadius(10)
        Color.blue
            .frame(height: 100)
            .cornerRadius(10)
    }
} else {
    // 常规模式 - 水平布局
    HStack(spacing: 10) {
        Color.red
            .frame(height: 100)
            .cornerRadius(10)
        Color.green
            .frame(height: 100)
            .cornerRadius(10)
        Color.blue
            .frame(height: 100)
            .cornerRadius(10)
    }
}

动态网格布局

使用 LazyVGrid 和 GridItem 可以创建动态网格布局，根据屏幕尺寸自动调整列数。

示例代码：

// 根据水平尺寸类调整网格列数
let columns = horizontalSizeClass == .compact ? [
    GridItem(.flexible()),
    GridItem(.flexible())
] : [
    GridItem(.flexible()),
    GridItem(.flexible()),
    GridItem(.flexible()),
    GridItem(.flexible())
]

LazyVGrid(columns: columns, spacing: 10) {
    ForEach(1..<9) { index in
        Color(hue: Double(index)/10, saturation: 0.8, brightness: 0.8)
            .frame(height: 100)
            .cornerRadius(10)
            .overlay(
                Text("\(index)")
                    .foregroundColor(.white)
                    .font(.headline)
            )
    }
}

几何读取器

GeometryReader 可以获取父视图的尺寸和位置信息，用于创建更加灵活的布局。

示例代码：

GeometryReader { geometry in
    VStack {
        Text("屏幕宽度: \(geometry.size.width, specifier: "%.0f")")
        Text("屏幕高度: \(geometry.size.height, specifier: "%.0f")")

        Rectangle()
            .fill(.purple)
            .frame(width: geometry.size.width * 0.8, height: 100)
            .cornerRadius(10)
    }
}
.frame(height: 200)

安全区域

安全区域是指屏幕上不会被系统 UI（如状态栏、导航栏、底部安全区域）遮挡的区域。

示例代码：

Color.blue
    .frame(height: 100)
    .ignoresSafeArea(edges: .top)
    .cornerRadius(10)

自适应文本

使用 .multilineTextAlignment() 可以创建自适应文本，根据屏幕宽度自动换行。

示例代码：

Text("这是一段自适应文本，会根据屏幕宽度自动换行")
    .font(.body)
    .multilineTextAlignment(.center)
    .padding()
    .background(.gray.opacity(0.1))
    .cornerRadius(10)

条件内容

根据尺寸类显示不同的内容，实现设备特定的布局。

示例代码：

if horizontalSizeClass == .compact {
    Text("当前是手机模式，显示手机专用内容")
        .font(.body)
        .padding()
        .background(.green)
        .foregroundColor(.white)
        .cornerRadius(10)
} else {
    Text("当前是平板模式，显示平板专用内容")
        .font(.body)
        .padding()
        .background(.blue)
        .foregroundColor(.white)
        .cornerRadius(10)
}

动态间距

根据屏幕尺寸调整组件之间的间距。

示例代码：

// 根据水平尺寸类调整间距
let spacing = horizontalSizeClass == .compact ? 10.0 : 20.0

VStack(spacing: spacing) {
    Color.red
        .frame(height: 50)
        .cornerRadius(10)
    Color.green
        .frame(height: 50)
        .cornerRadius(10)
    Color.blue
        .frame(height: 50)
        .cornerRadius(10)
}

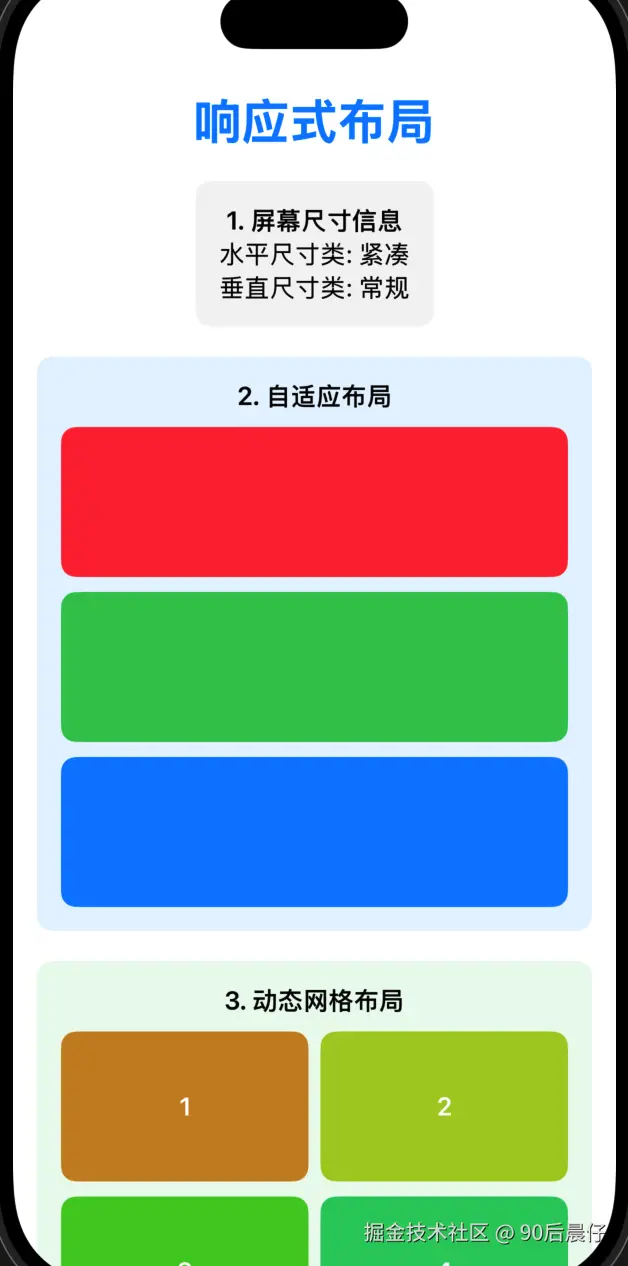

实践示例：完整响应式布局演示

以下是一个完整的响应式布局演示示例，包含了各种响应式设计技术：

import SwiftUI

struct ResponsiveLayoutDemo: View {
    // 环境变量 - 用于获取屏幕尺寸
    @Environment(\.horizontalSizeClass) private var horizontalSizeClass
    @Environment(\.verticalSizeClass) private var verticalSizeClass

    var body: some View {
        ScrollView {
            VStack(spacing: 25) {
                // 标题
                Text("响应式布局")
                    .font(.largeTitle)
                    .fontWeight(.bold)
                    .foregroundColor(.blue)

                // 1. 屏幕尺寸信息
                VStack {
                    Text("1. 屏幕尺寸信息")
                        .font(.headline)
                    HStack {
                        Text("水平尺寸类:")
                        Text(horizontalSizeClass == .compact ? "紧凑 (Compact)" : "常规 (Regular)")
                            .foregroundColor(.blue)
                    }
                    HStack {
                        Text("垂直尺寸类:")
                        Text(verticalSizeClass == .compact ? "紧凑 (Compact)" : "常规 (Regular)")
                            .foregroundColor(.blue)
                    }
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)

                // 2. 自适应布局（垂直/水平切换）
                VStack {
                    Text("2. 自适应布局")
                        .font(.headline)

                    if horizontalSizeClass == .compact {
                        VStack(spacing: 10) {
                            Color.red.frame(height: 60).cornerRadius(8)
                            Color.green.frame(height: 60).cornerRadius(8)
                            Color.blue.frame(height: 60).cornerRadius(8)
                        }
                    } else {
                        HStack(spacing: 10) {
                            Color.red.frame(height: 80).cornerRadius(8)
                            Color.green.frame(height: 80).cornerRadius(8)
                            Color.blue.frame(height: 80).cornerRadius(8)
                        }
                    }
                    Text("\(horizontalSizeClass == .compact ? "垂直堆叠" : "水平排列")")
                        .font(.caption)
                        .foregroundColor(.secondary)
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)

                // 3. 动态网格布局
                VStack {
                    Text("3. 动态网格布局")
                        .font(.headline)

                    let columns = horizontalSizeClass == .compact ? [
                        GridItem(.flexible()),
                        GridItem(.flexible())
                    ] : [
                        GridItem(.flexible()),
                        GridItem(.flexible()),
                        GridItem(.flexible()),
                        GridItem(.flexible())
                    ]

                    LazyVGrid(columns: columns, spacing: 10) {
                        ForEach(1..<9) { index in
                            Color(hue: Double(index)/10, saturation: 0.7, brightness: 0.9)
                                .frame(height: 80)
                                .cornerRadius(8)
                                .overlay(
                                    Text("\(index)")
                                        .foregroundColor(.white)
                                        .font(.headline)
                                )
                        }
                    }
                    Text("\(horizontalSizeClass == .compact ? "2列网格" : "4列网格")")
                        .font(.caption)
                        .foregroundColor(.secondary)
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)

                // 4. 几何读取器
                VStack {
                    Text("4. 几何读取器")
                        .font(.headline)

                    GeometryReader { geometry in
                        VStack {
                            Text("可用宽度: \(geometry.size.width, specifier: "%.0f")")
                                .font(.caption)
                            Rectangle()
                                .fill(.purple)
                                .frame(width: geometry.size.width * 0.7, height: 40)
                                .cornerRadius(8)
                                .overlay(
                                    Text("70% 宽度")
                                        .font(.caption)
                                        .foregroundColor(.white)
                                )
                        }
                        .frame(maxWidth: .infinity)
                    }
                    .frame(height: 100)
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)

                // 5. 安全区域示例
                VStack {
                    Text("5. 安全区域")
                        .font(.headline)

                    Color.blue
                        .frame(height: 60)
                        .cornerRadius(8)
                        .overlay(
                            Text("默认在安全区域内")
                                .foregroundColor(.white)
                        )

                    Color.orange
                        .frame(height: 60)
                        .cornerRadius(8)
                        .ignoresSafeArea(edges: .horizontal)
                        .overlay(
                            Text("忽略水平安全区域")
                                .foregroundColor(.white)
                        )
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)

                // 6. 自适应文本
                VStack {
                    Text("6. 自适应文本")
                        .font(.headline)

                    Text("这是一段自适应文本，会根据屏幕宽度自动换行。当屏幕较窄时，文字会折行显示；屏幕较宽时，可以在一行内完整显示。")
                        .font(.body)
                        .multilineTextAlignment(.center)
                        .padding()
                        .background(Color.gray.opacity(0.2))
                        .cornerRadius(8)
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)

                // 7. 条件内容（设备专用）
                VStack {
                    Text("7. 条件内容")
                        .font(.headline)

                    if horizontalSizeClass == .compact {
                        Text("📱 手机模式：显示紧凑型布局")
                            .font(.body)
                            .padding()
                            .frame(maxWidth: .infinity)
                            .background(.green)
                            .foregroundColor(.white)
                            .cornerRadius(8)
                    } else {
                        Text("🖥️ 平板模式：显示扩展型布局")
                            .font(.body)
                            .padding()
                            .frame(maxWidth: .infinity)
                            .background(.blue)
                            .foregroundColor(.white)
                            .cornerRadius(8)
                    }
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)

                // 8. 动态间距
                VStack {
                    Text("8. 动态间距")
                        .font(.headline)

                    let dynamicSpacing = horizontalSizeClass == .compact ? 8.0 : 20.0

                    VStack(spacing: dynamicSpacing) {
                        Color.red.frame(height: 40).cornerRadius(6)
                        Color.green.frame(height: 40).cornerRadius(6)
                        Color.blue.frame(height: 40).cornerRadius(6)
                    }
                    Text("当前间距: \(dynamicSpacing, specifier: "%.0f") pt")
                        .font(.caption)
                        .foregroundColor(.secondary)
                }
                .padding()
                .background(Color.gray.opacity(0.1))
                .cornerRadius(10)
            }
            .padding()
        }
    }
}

#Preview {
    ResponsiveLayoutDemo()
}

常见问题与解决方案

1. 布局在不同设备上显示不一致

问题：布局在手机上显示正常，但在平板上显示异常。

解决方案：使用尺寸类和条件布局，为不同尺寸的设备提供不同的布局方案。

// 根据水平尺寸类选择不同的布局结构
if horizontalSizeClass == .compact {
    // 手机布局：垂直堆叠
    VStack { ... }
} else {
    // 平板布局：水平排列或更复杂的网格
    HStack { ... }
}

2. 内容被安全区域遮挡

问题：内容被状态栏或导航栏遮挡。

解决方案：使用 .ignoresSafeArea() 修饰符或确保内容在安全区域内。

// 方法一：忽略安全区域（适用于背景视图）
Color.blue.ignoresSafeArea()

// 方法二：使用 safeAreaInset 添加自定义内容
List {
    // 内容
}
.safeAreaInset(edge: .bottom) {
    Button("底部按钮") { }
        .padding()
}

3. 网格布局在小屏幕上显示拥挤

问题：网格布局在小屏幕上列数过多，导致内容拥挤。

解决方案：根据屏幕尺寸动态调整网格列数。

let columns = horizontalSizeClass == .compact ? [
    GridItem(.flexible()),
    GridItem(.flexible())
] : [
    GridItem(.flexible()),
    GridItem(.flexible()),
    GridItem(.flexible())
]

4. GeometryReader 导致布局异常

问题：使用 GeometryReader 后，子视图大小不符合预期。

解决方案：注意 GeometryReader 会占据父视图提供的全部空间，可以在内部使用 frame(height:) 限制高度。

GeometryReader { geometry in
    // 内容
}
.frame(height: 200)  // 固定高度

总结

本章介绍了 SwiftUI 中的响应式布局技术，包括：

  • 环境变量：使用 @Environment 获取设备尺寸信息（horizontalSizeClass、verticalSizeClass）
  • 自适应布局：根据尺寸类调整布局结构（VStack ↔ HStack）
  • 动态网格布局：使用 LazyVGrid 和 GridItem 创建响应式网格
  • 几何读取器：通过 GeometryReader 获取父视图尺寸，实现精确布局
  • 安全区域：处理状态栏、导航栏等系统 UI 遮挡问题
  • 自适应文本：使用 .multilineTextAlignment() 实现文本自动换行
  • 条件内容：为不同设备类型显示不同的 UI 组件
  • 动态间距：根据屏幕尺寸调整组件之间的间距

通过这些技术，可以创建在不同设备上都能良好显示的布局，提升用户体验。在实际开发中，响应式布局是确保应用在各种设备上都能正常显示的重要手段。

参考资料

本内容为《SwiftUI 进阶》第四章，欢迎关注后续更新。
