摘要
K8s Scheduling Framework 是 Kubernetes 1.15+ 引入的调度器插件化架构，1.19 版本Stable状态。 它将调度过程抽象为多个可扩展的阶段（扩展点），允许开发者通过编写插件自定义调度行为，而无需修改核心调度器代码。
┌───────────────────────────────────────────────────────────────────────────────┐

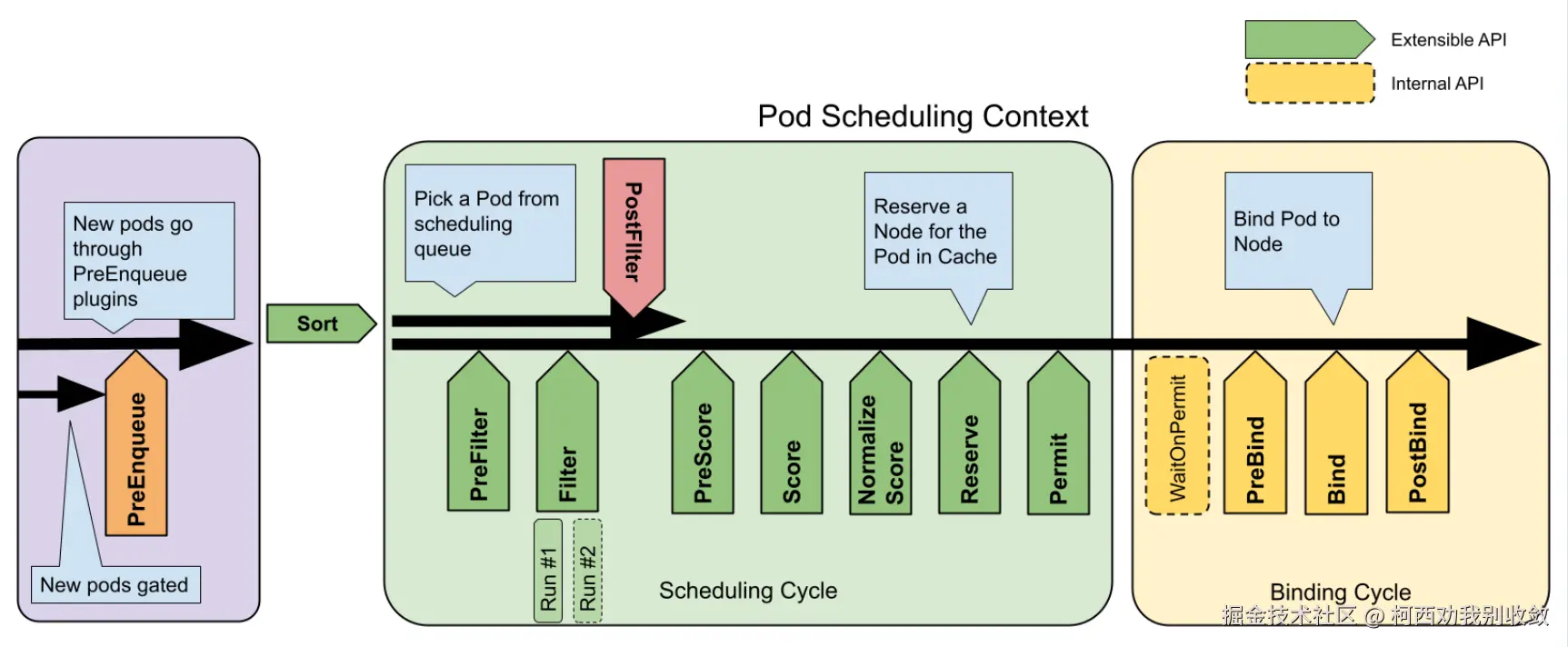

│ Pod Scheduling Context │
├───────────────────┬─────────────────────────────┬─────────────────────────────┤
│ Scheduling │ Scheduling Cycle │ Binding Cycle │
│ Queue │ (寻找合适的Node) │ (将Pod绑定到Node) │
└───────────────────┴─────────────────────────────┴─────────────────────────────┘
所谓 framework 在代码里存在的形式是一个 go interface 接口，所谓扩展点就是 framework interface 定义的函数（能力）。
// 原生调度框架文件：k8s.io/kubernetes@v1.28.7/pkg/scheduler/framework/interface.go
type Framework interface {
Handle
PreEnqueuePlugins() []PreEnqueuePlugin
EnqueueExtensions() []EnqueueExtensions
QueueSortFunc() LessFunc
RunPreFilterPlugins(ctx context.Context, state *CycleState, pod *v1.Pod) (*PreFilterResult, *Status)
RunPostFilterPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, filteredNodeStatusMap NodeToStatusMap) (*PostFilterResult, *Status)
RunPreBindPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status
RunPostBindPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string)
RunReservePluginsReserve(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status
RunReservePluginsUnreserve(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string)
RunPermitPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status
WaitOnPermit(ctx context.Context, pod *v1.Pod) *Status
RunBindPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status
HasFilterPlugins() bool
HasPostFilterPlugins() bool
// HasScorePlugins returns true if at least one Score plugin is defined.
HasScorePlugins() bool
// ListPlugins returns a map of extension point name to list of configured Plugins.
ListPlugins() *config.Plugins
// ProfileName returns the profile name associated to a profile.
ProfileName() string
// PercentageOfNodesToScore returns percentageOfNodesToScore associated to a profile.
PercentageOfNodesToScore() *int32
// SetPodNominator sets the PodNominator
SetPodNominator(nominator PodNominator)
}
# 调度流程
> Pod Create 提交后会先在调度对队列（阶段一）种等待，直到准入调度后开始经历Filter/Score两个周期，最后进入到Bind绑定节点周期，从而完成创建。
## 阶段一：Scheduling Queue 调度队列
1. **PreEnqueue（入队前检查）**
**作用**： Pod进入调度队列前的准入检查，决定Pod是否可以进入队列
**经典案例**：
| 场景 | 说明 |
| ---------------- | ------------------------------------------------- |
| Scheduling Gates | K8s 1.27+ 特性，Pod被"gated"时暂停调度，等待外部条件满足（如等待数据准备完成） |
| PodGroup检查 | Gang Scheduling中，检查PodGroup是否满足最小成员数要求 |
## 阶段二：Scheduling Cycle 调度周期
> ⚠️ 各扩展点间串行执行，为Pod选择最合适的Node，必须快速完成（<100ms）
>
> 备注：Score阶段是存在多个Score插件并发执行的。
1. ### QueueSort
**作用**：`QueueSort` 扩展用于对 Pod 的待调度队列进行排序，以决定先调度哪个 Pod，`QueueSort` 扩展本质上只需要实现一个方法 `Less(Pod1, Pod2)` 用于比较两个 Pod 谁更优先获得调度即可，同一时间点只能有一个 `QueueSort` 插件生效。
**经典插件**：
* PrioritySort：按Pod的PriorityClass排序，高优先级Pod先调度
<!---->
apiVersion: scheduling.k8s.io/v1
kind: PriorityClass
metadata:name: high-priority
value: 1000000 # 数值越大优先级越高preemptionPolicy: PreemptLowerPriority
description: "关键业务Pod"
2\. ### PreFilter
> 快速失败检查，过滤掉不符合要求的Pod
`Pre-filter` 扩展用于对 Pod 后续Filter阶段需要的信息进行预处理，或者检查一些集群或 Pod 必须满足的前提条件，快速失败检查。如果 `pre-filter` 返回了 error，则调度过程终止。
**经典插件与案例**：
| 插件 | 功能 | 案例 |
| ---------------- | -------------------- | ------------------- |
| NodeResourcesFit | 计算Pod请求的资源总量 | 检查节点是否有足够CPU/Memory |
| NodePorts | 检查Pod需要的NodePort是否冲突 | 避免端口冲突导致服务无法创建 |
| VolumeBinding | 检查PVC绑定状态 | 等待PV provision完成 |
apiVersion: v1
kind: Pod
spec:
volumes:
- name: data
persistentVolumeClaim:
claimName: my-pvc # 如果PV还未创建，PreFilter会标记"等待"
3\. ### Filter
> 逐个检查Node是否满足Pod的硬性要求，排除不符合的节点
`Filter` 扩展用于排除那些不能运行该 Pod 的节点，对于每一个节点，调度器将按顺序执行 `filter` 扩展；如果任何一个 `filter` 将节点标记为不可选，则余下的 `filter` 扩展将不会被执行。调度器可以同时对多个节点执行 `filter` 扩展。
**经典插件与案例**：
| 插件 | 功能 | 实际案例 |
| ---------------------- | -------- | ------------------------------- |
| **NodeSelector** | 匹配node标签 | `nodeSelector: {disktype: ssd}` |
| **NodeAffinity** | 复杂的节点亲和性 | 优先选择同可用区节点 |
| **Taint & Toleration** | 处理节点污点 | GPU节点只调度AI任务 |
| **PodTopologySpread** | Pod拓扑分布 | 10个副本均匀分布在3个可用区 |
| **NodeResourcesFit** | 资源充足性检查 | 确保节点剩余CPU \> 请求值 |
调度器里对于NodeSelector NodeAffinity Taint\&Toleration 比较的顺序，谁先谁后？
默认 Taint\&Toleration比较靠后，可以通过配置调度器配置Profile来调整。
4. ### PostFilter
> Filter阶段无可用节点时的补救措施：帮助无家可归的Pod找妈妈
**这些插件在 Filter 阶段后调用，但仅在该 Pod 没有可行的节点时调用。** 插件按其配置的顺序调用。如果任何 PostFilter 插件标记节点为“Schedulable”， 则其余的插件不会调用。**典型的 PostFilter 实现是抢占**，试图通过抢占其他 Pod 的资源使该 Pod 可以调度。

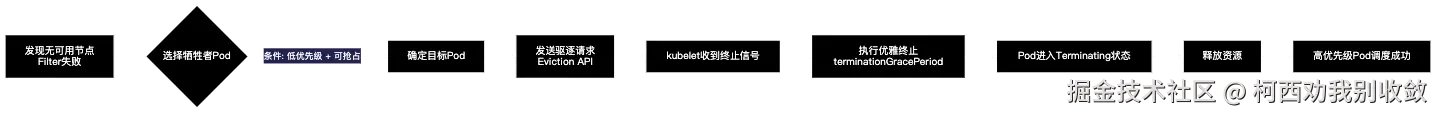

# 案例：高优先级Pod抢占低优先级资源
apiVersion: v1
kind: Pod
metadata:
name: critical-pod
annotations:
scheduler.alpha.kubernetes.io/critical-pod: ""
spec:
priorityClassName: system-cluster-critical # 关键系统Pod
containers:
- name: app
resources:
requests:
memory: "4Gi" # 如果节点不足，会抢占低优先级Pod
抢占低优先级Pod是杀掉Pod的还是什么操作？
**案例：抢占操作要求释放有控制器的Pod进入Terminating**
#流程图
┌─────────────┐ ┌─────────────┐ ┌─────────────┐
│ Deployment │ │ Pod-1 │ │ Pod-2 │
│ (控制器) │◄──────── │ (被抢占驱逐) │ │ (正常运行) │
│ replicas=2 │ 检测到 │ Terminating│ │ │
└──────┬──────┘ Pod缺失 └─────────────┘ └─────────────┘
│
│ 对比当前状态 vs 期望状态
│ (2 running ≠ 2 desired)
│
▼
┌─────────────┐
│ 创建新Pod │────▶ 进入调度队列 ────▶ 可能再次遇到抢占...
│ Pod-3 │ (如果资源仍不足)
└─────────────┘
#时间线
T0: 高优先级Pod-A需要调度，但资源不足
└─► 调度器选择牺牲者：低优先级Pod-B（属于Deployment-X）
T1: 抢占发生
├─► 向Pod-B发送SIGTERM（优雅终止）
├─► Pod-B进入Terminating状态
└─► 释放资源
T2: Pod-A调度成功，绑定到节点，开始启动
T3: Deployment控制器发现：
├─► 当前running Pod数：1 (Pod-C)
├─► 期望replicas：2
└─► 差异：-1
T4: Deployment创建新Pod-D（Replacement）
└─► Pod-D进入调度队列
T5: 如果资源仍紧张，Pod-D可能：
├── 调度到其他有资源的节点 ✅
├── 触发新一轮抢占（驱逐其他低优先级Pod）⚠️
└── 无法调度，Pending状态 ⏳
总结：集群资源紧张的时候，一个抢占行为，可能会触发一连串抢占发生，形成抢占雪崩
5. ### PreScore
> 作用： 为Score阶段预处理数据，计算打分所需的共享信息
这些插件用于执行 “前置评分（pre-scoring）” 工作，即生成一个可共享状态供 Score 插件使用。 如果 PreScore 插件返回错误，则调度周期将终止。
**经典插件与案例**
* NodeResourcesFit：计算节点资源分配比例，供后续打分使用
6. ### Score
> 为通过Filter的节点打分，分数越高越优，可能会有多个Score插件并发计算得分
这些插件用于对通过过滤阶段的节点进行排序。调度器将为每个节点调用每个评分插件。 将有一个定义明确的整数范围，代表最小和最大分数。 在[标准化评分](https://kubernetes.io/zh-cn/docs/concepts/scheduling-eviction/scheduling-framework/#normalize-scoring)阶段之后，调度器将根据配置的插件权重 合并所有插件的节点分数。
| 插件 | Score逻辑 | Score目的 |
| ------------------------------- | --------------------- | ------------------- |
| NodeResourcesLeastAllocated | 优先选择资源使用率低的节点 | 集群负载均衡，避免热点 |
| NodeResourcesMostAllocated | 优先选择资源使用率高的节点 | 提高节点利用率，节省成本 |
| NodeResourcesBalancedAllocation | 优先选择CPU/Memory使用均衡的节点 | 避免资源碎片化 |
| ImageLocality | 优先选择已有镜像的节点 | 加速Pod启动（大镜像场景） |
| InterPodAffinity | 根据Pod亲和性打分 | 将前端Pod调度到靠近缓存Pod的节点 |
| NodeAffinity | 根据节点亲和性偏好打分 | 优先选择SSD节点，HDD也能用 |
ImageLocality是如何获取该节点是否包含已有镜像
ImageLocality插件读取 Node对象的Status字段：
# kubectl get node node-1 -o yaml apiVersion: v1 kind: Node status: images: # kubelet定期上报节点上的镜像列表 - names: - docker.io/library/nginx@sha256:abc123... - docker.io/library/nginx:latest sizeBytes: 192089424 - names: - docker.io/library/busybox@sha256:def456... sizeBytes: 1234567
**场景描述**
Pod需要镜像：
- my-app:1.0 (500MB)
- sidecar:2.0 (50MB)
Node A状态：
images: [nginx, redis] # 无所需镜像
Score: 0分
Node B状态：
images: [my-app:1.0] # 有主镜像
Score: 50分 (500MB/1000MB * 100)
Node C状态：
images: [my-app:1.0, sidecar:2.0] # 全都有
Score: 55分 (550MB/1000MB * 100) → 最高分，选中Node C
7\. ### NormalizeScore
> 作用： 将不同Score插件的分数统一到0-100范围，便于加权计算
这些插件用于在调度器计算 Node 排名之前修改分数。 在此扩展点注册的插件被调用时会使用同一插件的 [Score](https://kubernetes.io/zh-cn/docs/concepts/scheduling-eviction/scheduling-framework/#scoring) 结果。 每个插件在每个调度周期调用一次。
8. ### Reserve
> 作用： 临时占用资源，防止并发调度时的资源冲突（原子操作）
**经典插件**
* VolumeBinding：预绑定PVC到PV
* DynamicResources：预留DRA（动态资源分配）资源
<!---->
// 伪代码：Reserve阶段
func Reserve(pod, node) {
// 1. 在缓存中标记"此Pod将使用这些资源"
cache.AssumePodScheduled(pod, node)
// 2. 预绑定PVC（异步操作）
volumeBinder.BindPVCs(pod)
// 如果后续失败，需要Unreserve回滚
}
**关键特性**
* 如果Reserve成功但后续失败，会触发 Unreserve 回滚
* 保证调度的一致性，避免资源泄漏
9. ### Permit（许可）
> 作用： 调度决策后的拦截点
* Approve：批准，进入Binding阶段
* Deny：拒绝，Pod返回队列重试
* Wait：等待外部条件（超时机制）
**经典案例**
| 场景 | 实现 | 说明 |
| --------------- | -------------- | ---------------------- |
| Gang Scheduling | Coscheduling插件 | 等待PodGroup所有成员都调度成功才放行 |
| Quota限制 | 自定义插件 | 检查命名资源配额，超限则等待 |
| 设备拓扑感知 | GPU拓扑插件 | 等待最佳GPU拓扑组合可用 |
# Gang Scheduling案例（使用scheduler-plugins） apiVersion: v1
kind: Pod
metadata:name: pod-a
labels:pod-group.scheduling.sigs.k8s.io/name: job-123pod-group.scheduling.sigs.k8s.io/min-available: "3" # 需要3个Pod一起调度spec:schedulerName: scheduler-plugins-scheduler
如果资源不够Gang组所有成员就绪启动，会进入什么阶段呢？
PodGroup需要3个Pod，当前只有2个就绪
│
▼
┌───────────────────┐
│ Permit阶段 │
│ Coscheduling插件 │
│ 检查PodGroup │
│ minAvailable=3 │
│ current=2 ❌ │
└───────────────────┘
│
▼
┌─────────────────┐
│ Permit: Wait │◄──── 进入等待状态
│ timeout=30s │ （默认等待时间）
└─────────────────┘
│
┌────┴────┐
▼ ▼
┌──────────┐ ┌───────────┐
| 超时(30s) | | 第3个Pod |
| 到达 | | 进入Permit|
└────┬─────┘ └────┬──────┘
│ │
▼ ▼
┌────────┐ ┌───────────┐
| Permit: | | current=3 │
| Deny | | ✅ Approve│
| 拒绝 | | 全部放行 │
└────┬────┘ └───────────┘
│
▼
┌──────────────┐
| Pod返回队列 │
| 重新调度 │
| (backoff机制)│
└──────────────┘
* **详细行为**
| 场景 | 行为 | 结果 |
| ------------ | --------------------------------- | ----------- |
| 等待期间第3个Pod到达 | 所有Pod Permit: Approve，同时进入Binding | ✅ Gang成功 |
| 等待超时（默认30s） | 所有等待的Pod Permit: Deny，返回调度队列 | ❌ Gang失败，重试 |
| Pod被删除 | 从PodGroup中移除，重新计算minAvailable | 可能满足条件 |
* **配置参数**
<!---->
# Coscheduling插件配置（scheduler-plugins） apiVersion: kubescheduler.config.k8s.io/v1 kind: KubeSchedulerConfiguration profiles: - schedulerName: coscheduling-scheduler plugins: permit: enabled: - name: Coscheduling pluginConfig: - name: Coscheduling args: permittedWaitingTimeSeconds: 30 # Permit等待超时时间 deniedWaitingTimeSeconds: 3 # 拒绝后冷却时间 podGroupGCIntervalSeconds: 30 # PodGroup清理间隔
* **场景案例**
<!---->
# 需要3个Pod组成Gang，分布式训练
apiVersion: v1
kind: Pod
metadata:
name: worker-0
labels:
pod-group.scheduling.sigs.k8s.io/name: ai-training-job-001
pod-group.scheduling.sigs.k8s.io/min-available: "3"
spec:
schedulerName: scheduler-plugins-scheduler
containers:
- name: training
image: pytorch/pytorch:latest
resources:
limits:
nvidia.com/gpu: 4 # 每个Pod需要4 GPU
---
# 同时创建 worker-1, worker-2
# 场景1：集群只有8 GPU（2个节点各4 GPU）
# - worker-0调度到Node A，Permit: Wait
# - worker-1调度到Node B，Permit: Wait
# - worker-2无法调度（无足够GPU），等待超时
# - worker-0,1被Deny，全部重试
# 场景2：集群有12 GPU（3个节点各4 GPU）
# - 3个Pod分别调度到3个节点，Permit都Wait
# - 第3个Pod到达后，current=3 >= minAvailable
# - 3个Pod同时Approve，同时Binding，同时启动
# - 分布式训练正常开始（避免部分启动导致NCCL超时）
## 阶段三：Binding Cycle 绑定周期
> 异步执行，不影响下一个Pod的调度，可以较慢
1. ### PreBind
**作用**： 绑定Node前的最终检查/准备工作
**经典插件**
* VolumeBinding：确认PV已绑定，执行最终的Volume操作
* NodeLabeling：为节点打标签（如标记GPU已分配）
***
2. ### Bind
**作用**： 调用API Server将Pod `spec.nodeName` 设置为选中节点
**经典案例**
* DefaultBind：默认绑定插件
* 自定义Bind插件：多集群调度器中，将Pod绑定到远程集群
***
3. ### PostBind
**作用**： 绑定成功后的清理/记录工作
**经典插件**
* 清理Reserve状态：释放预留缓存
* 调度事件记录：发送调度成功事件
* Metrics上报：记录调度延迟等指标
***
## Scheduler Profile 配置示例
apiVersion: kubescheduler.config.k8s.io/v1
kind: KubeSchedulerConfiguration
profiles:
- schedulerName: default-scheduler
plugins:
# 批处理场景：优先资源均衡
score:
enabled:
- name: NodeResourcesBalancedAllocation
weight: 100
- name: NodeResourcesLeastAllocated
weight: 40
disabled:
- name: NodeResourcesMostAllocated
# 启用Gang Scheduling
permit:
enabled:
- name: Coscheduling
# 存储敏感场景
preBind:
enabled:
- name: VolumeBinding
- schedulerName: cost-optimized-scheduler
plugins:
# 成本优化：优先填满节点
score:
enabled:
- name: NodeResourcesMostAllocated # 优先高利用率
weight: 100
- name: ImageLocality # 减少镜像拉取
weight: 50
每个扩展点都提供了精细控制调度行为的能力，可以根据业务需求组合使用。
