以 LabVIEW 为开发平台，构建面向熔滴短路过渡 CO₂焊的电参数采集与分析虚拟仪器，实现焊接电流、电压信号的实时采集、波形显示、数据存储、滤波回放、时域分析、频域分析、小波分析与统计分析。系统兼顾在线监测与离线分析，可提取燃弧时间、短路周期、短路峰值电流、电流变化率等特征参数，为焊接过程稳定性判定、飞溅抑制、工艺优化提供量化依据，适用于焊接设备调试、工艺试验与质量分析场景。
硬件选型
传感选型
选用霍尔电流、电压传感器，采用电磁隔离原理，实现强电与弱电电气隔离，避免焊机干扰侵入采集系统。霍尔传感器响应速度快、线性度好、测量范围宽，可覆盖焊机短路峰值与稳态燃弧区间，满足瞬态信号采集需求，相比分流器与分压电阻，抗干扰能力与安全性更适配焊接现场。
采集卡选型
采用 PCI 总线数据采集卡，PCI 总线带宽高、传输速率快，支持即插即用，可满足高频采样需求。板载 16 路模拟输入、8K 字 FIFO 缓存，支持双端差分输入，可有效抑制共模干扰。12 位 AD 转换精度与 100kHz 采样率，可完整还原短路 - 燃弧交替的瞬态波形，兼顾分辨率与实时性。FIFO 缓存可避免高速采样数据丢失，保证连续采集可靠性。
工控机选型
采用工业控制计算机，多 PCI 插槽便于扩展采集卡与通讯模块，宽温、抗震、抗干扰设计适应车间复杂电磁环境。多核处理器与大内存配置，可支撑数据采集、实时显示、文件存储并行运行，满足长时间不间断采集与大数据量分析处理。
软件架构
系统采用模块化分层架构，分为数据采集层、数据处理层、分析算法层、界面交互层。各模块独立开发、统一调用，便于维护与功能扩展。
采集层负责硬件驱动、通道配置、触发控制、数据读取；处理层负责数据缓存、滤波、格式转换；算法层集成时域、频域、小波、统计分析函数；界面层提供参数配置、波形显示、结果导出、报表生成。
采用多线程设计，采集线程、显示线程、存储线程分离运行，采集线程专注数据读取，保证不丢点；显示线程负责界面刷新，避免卡顿；存储线程异步写入文件，不影响实时任务执行。
采集实现
通过 DAQ 函数配置采样率、通道、量程、触发方式，采用连续采样模式，配合 FIFO 缓存实现无间断采集。将焊接参数、试验条件与数据文件关联存储，支持按试验信息检索回放。

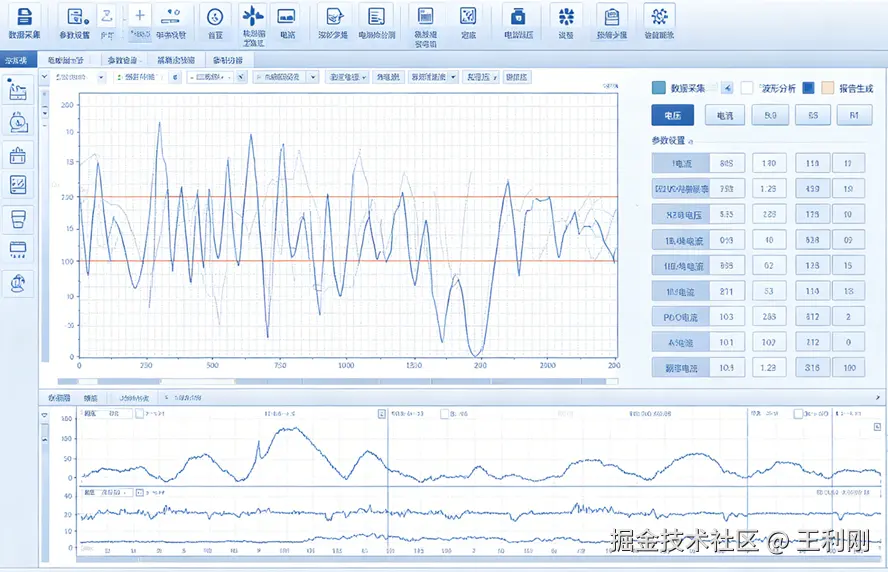

采用双缓冲队列机制，一级缓存接收采集卡数据，二级缓存供分析与显示使用，避免线程冲突。支持手动启停、外部触发、定时采集，适配不同试验流程。采集数据实时绘制成波形，支持缩放、游标测量、区间标记，便于观察瞬态特征。
滤波处理
提供均值滤波、递推滤波、小波滤波可选。算术平均滤波抑制随机噪声，递推平均滤波平滑趋势，小波滤波可在保留信号突变特征的同时去除高频干扰。针对焊接信号特点，选用 Symlets 与 Bior 系列小波，降噪效果好，相位失真小，适合短路点、燃弧起点等奇异点检测。
波形分析
自动识别短路与燃弧时段，提取短路起始点、燃弧起始点，计算平均燃弧时间、平均短路时间、过渡周期、短路峰值电流、电流电压变化率。绘制 U-I 相平面图，通过图形分布集中度判断熔滴过渡均匀性，集中度越高过程越稳定，分散区域对应瞬时短路、断弧、跳弧等异常。
频域分析
基于 FFT 实现幅值谱、相位谱、功率谱、能量谱计算。通过谱峰位置与分布判定熔滴过渡主频率，能量谱反映不同频段能量分布，用于判定过程平稳性。采用 Welch 法平滑谱估计，降低统计波动，提升频率特征辨识度，为电源动态特性优化提供频率依据。
小波分析
对信号进行多尺度小波分解，分离低频趋势与高频细节，通过模极大值定位信号奇异点，对应短路、重燃、爆断等关键事件。提取奇异点强度与分布特征，量化飞溅趋势与过程稳定性。小波分析可有效提取被噪声淹没的瞬态特征，比传统阈值法更稳定可靠。
统计分析
计算电流、电压的均值、方差、均方根，绘制概率密度分布与频数分布。电压分布呈现双峰，对应短路与燃弧状态；电流分布呈连续渐变，反映从燃弧基值到短路峰值的变化。统计短路时间、燃弧时间、过渡周期的频数分布，通过峰值位置与分布宽度评估过程一致性，为工艺参数优化提供量化指标。
系统特点
- 图形化编程，开发周期短，界面直观，调试便捷。
- 多线程并行处理，实时性强，长时间运行稳定。
- 硬件适配性强，支持主流采集卡，可快速扩展通道。
- 分析工具完整，覆盖波形、时频、小波、统计全流程。
- 数据与试验信息联动，便于追溯与对比分析。
- 支持数据导出与报表生成，满足试验归档需求。
- 算法可自定义，便于接入新分析方法与判定模型。
应用场景
适用于 CO₂焊、MAG/MIG 焊等短路过渡工艺的参数测试与过程分析，可用于焊机控制器调试、送丝系统特性测试、保护气体效果对比、工艺参数优化、焊接质量离线评定。也可集成到自动化焊接线，实现过程监控与异常预警。
总结
本系统基于 LabVIEW 实现焊接电信号的全流程采集与分析，硬件选型贴合焊接现场干扰环境，软件架构模块化、可扩展、易维护。通过多维度分析提取焊接过程特征，将可视化波形与量化统计结合，为焊接工艺研究与质量控制提供高效工具。系统可直接部署使用，也可根据需求扩展通道、增加算法、对接数据库或上位机系统，具备较高工程实用价值。
