平台架构分析与重构指南

一、 现在存在的问题

1. Service 层过于臃肿

  • (1) 代码臃肿（Fat Service）：所有的业务逻辑，如振动特征值计算、设备状态判定、告警等级推算、权限校验等等，全部塞在 Service 里。随着功能增加，后续单个 Service 文件体积继续扩大。
  • (2) 逻辑散落：原本属于设备本身的逻辑，却散落在 DeviceService、DataService 等多个地方。
  • (3) 难以维护：修改一个小的业务规则，由于 Service 内部复杂的调用关系，往往会引起意想不到的连锁反应，导致维护困难。

2. 业务表达力缺失

  • (1) 数据对象只是死的数据容器：在现有架构中，Device 对象通常只有 get/set 方法，没有任何业务行为。
  • (2) 业务含义丢失：开发者在看代码时，看到的只是对数据库表的增删改查，而看不到真正的业务意图。

3. 技术实现与业务逻辑深度耦合

  • (1) 数据库驱动设计：现有开发流程通常是先设计表，再写代码。这导致业务逻辑被数据库结构绑架。
  • (2) 难以适配新技术：振动数据从 MySQL 扩展到时序数据库时，往往难以适应。在现有架构下，由于 Service 层直接调用了特定的 Mapper，想要更换底层存储或引入缓存，需要大规模重写业务代码，因为业务逻辑和持久化逻辑粘在一起了。

4. 应对复杂性的能力极弱

  • (1) 设备差异化处理困难：不同类型的设备的振动分析逻辑、采样频率、告警阈值计算方法完全不同。
  • (2) 硬编码风险：为了区分这些差异，Service 层会出现大量的 if-else 或 switch-case。当接入多种设备时，代码将变得不可阅读且极易出错。
  • (3) 扩展性差：如果后续想引入一套新的预测性维护算法，由于现有系统缺乏清晰的边界，新算法很难平滑地插进现有流程中。

5. 数据一致性挑战

  • (1) 大事务问题：在 Service 层中，为了保证一致性，往往会开启一个大事务，涉及设备状态更新、告警记录生成、推送通知等多个操作。
  • (2) 性能瓶颈：在工业高频场景下，大事务会导致数据库锁竞争严重，系统并发能力受限，甚至因为一个小模块的延迟导致整个采集链路阻塞。

二、 架构更新带来的收益

1. 实现业务逻辑与技术实现的解耦

在传统架构中，业务代码往往被 SQL 或中间件 API 淹没。DDD 通过依赖倒置原则，将技术细节推向外层。

  • 优点：可以先编写纯净的业务算法，而不必关心数据具体实现。

2. 建立统一语言，消除沟通鸿沟

DDD 强调程序开发人员与非编码人员的专业名词统一化。

  • 优点：代码不再是冷冰冰的 updateStatus，而是 analyzeVibration()、triggerAlarm() 或 decommissionDevice()。极大的降低了业务理解的门槛，减少了需求传递过程中的偏差。

3. 高度内聚的聚合根保障数据一致性

在物联网系统中，设备状态、配置和传感器采样频率之间存在复杂的约束。

  • 优点：通过聚合根，所有对设备状态的修改都必须经过设备实体这个入口。确保了业务规则的强制执行。例如，只有在设备运行状态下才能调整采样频率，这一规则被锁死在聚合内部，避免了 Service 层由于漏写判断逻辑而导致的数据非法。

4. 轻松应对设备多样性的扩展

工业现场设备千差万别，风机、泵、压缩机的分析维度各不相同。

  • 优点：利用 DDD 的策略模式与限界上下文，您可以为不同类型的设备定义不同的领域服务。

5. 天然支持读写分离与高性能扩展

振动平台面临高频的波形数据采集上传与复杂看板分析的冲突。

  • 优点：DDD 与 CQRS（命令查询职责分离） 模式高度契合。命令端只负责处理业务规则和状态变更，保证绝对安全。查询端针对前端的大屏看板、多维报表，可以绕过复杂的领域模型，直接通过轻量级的 DTO 甚至宽表进行检索，极大提升了系统的响应速度。

三、 架构介绍

传统的三层架构

A. 架构层次：
  1. 表示层 / 用户接口层 (Presentation Layer)
    • 职责：负责与前端进行交互。接收用户的请求输入，进行简单的参数校验，然后调用下一层进行处理，最后将处理结果封装并格式化返回给前端。
    • 常见组件： 控制器 (Controllers)。
  2. 业务逻辑层 (Service Layer)
    • 职责：负责处理具体的业务规则、计算逻辑、流程编排以及事务管理。它承上启下，接收表示层传来的指令，并在需要读写数据时调用数据访问层。
    • 常见组件： 服务类 (Service Classes)。
  3. 数据访问层 (Data Access Layer / DAL / Repository Layer)
    • 职责： 专门负责与底层数据库或存储系统进行交互。封装了所有的 SQL 语句或数据库操作，向业务逻辑层提供简单的增删改查接口。
    • 常见组件：DAO (Data Access Object)、Mapper、ORM 实体。
B. 依赖关系：

依赖是严格单向且自顶向下的： Web 层直接依赖 Service 层，Service 层直接依赖 DAO 层。


Figure 1 传统三层架构依赖关系

C. 所存在的问题：

1. 数据库驱动

  • (1) 设计本末倒置：开发新功能时，开发者的第一反应往往是“如何建表？”然后再根据表结构生成实体类，最后在 Service 层写业务逻辑。这种思维是数据驱动而非业务驱动。
  • (2) 贫血模型：实体类退化成了只有 getter 和 setter 的数据载体，没有任何业务行为。
  • (3) 面条式代码：所有的业务规则、状态流转、计算逻辑全部堆积在 Service 层的方法里。随着业务发展，Service 类会迅速膨胀，代码量激增，极难维护。

2. 业务逻辑与底层技术强耦合

  • (1) 违背依赖倒置：Service 层直接依赖了 DAO 层。
  • (2) 业务逻辑与技术强耦合： 如果想要更换数据库或者更换 ORM 框架，由于 Service 层深层绑定了 DAO 层的具体实现或数据结构，核心业务代码往往也需要大面积重构。

3. 业务逻辑泄露与碎片化 由于缺乏严格的业务边界，业务逻辑常常散落在系统的各个角落：

  • (1) 向上泄露到 Controller：开发者可能会在 Controller 层直接写一些复杂的参数校验、权限判断甚至核心业务分发逻辑。
  • (2) 向下沉没到 DAO：开发者经常把复杂的业务规则写成几百行的超长 SQL 语句。这导致数据库承担了业务计算的职责，一旦业务规则变化，调试和修改 SQL 极其痛苦。

这是一份继续为您整理并排版好的 Markdown 格式文档，对领域驱动设计（DDD）的架构原理以及两个核心模块的重构实践进行了清晰的层级划分、加粗和代码高亮，保持了与上文一致的阅读体验：

四、 领域驱动设计 (DDD) 架构解析

A. DDD 四层架构

  1. 用户接口层 (Presentation Layer)：负责向前端展示信息和解释用户指令。
  2. 应用层 (Application Layer)：很薄的一层，不包含业务逻辑。它主要负责编排领域对象、处理事务、安全认证和发送领域事件。
  3. 领域层 (Domain Layer)：系统的核心。包含所有的业务逻辑、领域模型、领域服务和仓储接口。它完全不依赖于具体的底层技术。
  4. 基础设施层 (Infrastructure Layer)：提供技术支撑，包括数据库持久化、消息队列连接、第三方 API 调用等。

B. 依赖关系

为了保护领域层，现代的 DDD 四层架构应用了依赖倒置原则。在这个架构中，Domain 处于最中心位置，它不依赖于任何其他层。所有其他层的依赖箭头最终都指向领域层。

  • (1) 领域层 (Domain Layer) —— 零依赖
    • 依赖项：无。绝不引入任何基础设施层的代码或框架。
    • 职责：它只包含纯粹的面向对象代码，以及接口定义。
  • (2) 基础设施层 (Infrastructure Layer) —— 向内依赖 Domain 层
    • 依赖项：Domain 层（有时也依赖 Application 层）。
    • 职责：基础设施层负责实现领域层定义的接口。
  • (3) 应用层 (Application Layer) —— 向内依赖 Domain 层
    • 依赖项：Domain 层。
    • 职责：应用层通过调用领域层中的领域对象和领域服务来编排业务用例。它同样是通过接口与基础设施层交互。
  • (4) 用户接口层 (User Interface Layer) —— 向内依赖 Application 层
    • 依赖项：Application 层（通常不直接跨层依赖 Domain 层）。
    • 职责：接收用户请求，将其转换为应用层可以理解的指令，然后调用应用层的服务。

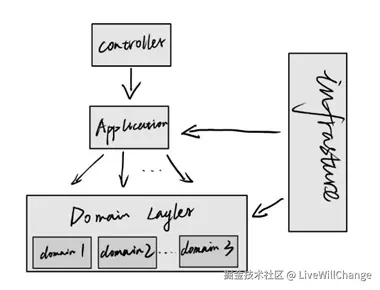

Figure 2 领域驱动依赖关系

C. 相比较与传统架构的优势

1. 业务与代码的高度一致性

  • 通用语言：在传统开发中，业务人员说“业务话”，开发人员写“技术代码”，中间存在巨大的翻译损耗。DDD 强制要求团队建立一套通用语言。
  • 代码即文档：领域模型中的类名、方法名直接反映了业务动作。这使得新加入的开发人员可以通过阅读核心领域层的代码，直接理解业务流程，降低了维护成本。

2. 天然契合微服务架构

  • 限界上下文：传统架构容易演变成“大单体”和“大泥球”。DDD 在逻辑上划分出不同的限界上下文。
  • 微服务拆分指南：一个限界上下文通常就是一个天然的微服务边界。为微服务的拆分提供了强有力的业务理论支撑，避免了“为了拆分而拆分”导致的服务间耦合灾难。

3. 告别贫血模型，实现代码高内聚

  • 充血模型：针对传统架构中 Service 层臃肿、Entity 只是数据壳子的问题，DDD 将业务规则、状态变更逻辑全部内聚到实体和聚合根中。
  • 保证业务规则的完整性：外部代码不能随意修改对象的状态，只能通过聚合根暴露的特定业务方法来进行。减少了脏数据的产生，保证了业务规则的严密性。

4. 核心业务逻辑与技术细节的解耦

  • 依赖倒置与纯粹的领域层：在 DDD 中，领域层不依赖任何外部框架、数据库或中间件。它完全由纯净的面向对象代码组成。
  • 更适应技术演进：如果未来需要把 MySQL 换成 MongoDB，或者把单体拆成微服务引入 Kafka，只需要修改最外层的基础设施层。核心的业务逻辑（领域层）一行代码都不用改。这极大地延长了软件的生命周期。

五、 架构重构落地实践

重构目标：模块按 DDD 分层拆解，引入领域对象、领域服务、应用服务、基础设施适配四层，使业务规则内聚于领域层，并保持外部接口不变。

一、 登录模块重构

A. 分层结构
  • (1) 接口层：/controller/LoginController.java
    • 核心组件：LoginController
    • 职责定位：负责接收前端 HTTP 请求、基础的参数校验、路由分发以及返回统一的响应体。
    • 设计特征：该层变薄。不再包含任何业务逻辑，仅负责将前端传入的 UserLoginDTO 转发给下游，并将下游返回的 UserLoginVO 包装后返回给前端。
  • (2) 应用层：/application/UserApplicationService.java
    • 核心组件：UserApplicationService
    • 职责定位：负责业务用例的编排与协调。它本身不包含核心业务规则，只负责串联各个领域组件和基础设施。
    • 设计特征：在登录流程中负责调用领域服务进行业务校验，校验通过后组装并签发 JWT 令牌，最后构建返回 UserLoginVO；在注册流程中，负责调用领域实体的工厂方法创建新用户，并协调仓储进行持久化。
  • (3) 领域层：/domain/user/User.java, /domain/user/service/UserDomainService.java, /domain/user/UserRepository.java
    • 聚合根 (User)：摒弃贫血模型，转变为充血模型，封装了与用户身份相关的核心业务行为。
    • 领域服务 (UserDomainService)：负责处理跨实体或不适合放入单一实体的业务逻辑；封装了完整的登录校验规则。校验失败时抛出明确的领域业务异常 LoginFailedException、UserDisabledException。
    • 领域仓储接口 (UserRepository)：利用依赖倒置原则，仅定义数据访问接口，不关心具体实现。
  • (4) 基础设施层：/infrastructure/persistence/UserRepositoryImpl.java, UserDOMapper.java, UserConverter.java
    • 核心组件：UserRepositoryImpl、UserDOMapper、UserDO、UserConverter
    • 职责定位：为领域层提供技术实现支持。
    • 设计特征：引入 MyBatis-Plus 完成物理表的 CRUD。引入 UserConverter 严格区分领域对象 User 与数据库对象 UserDO，确保数据库表结构变更不会污染领域层。

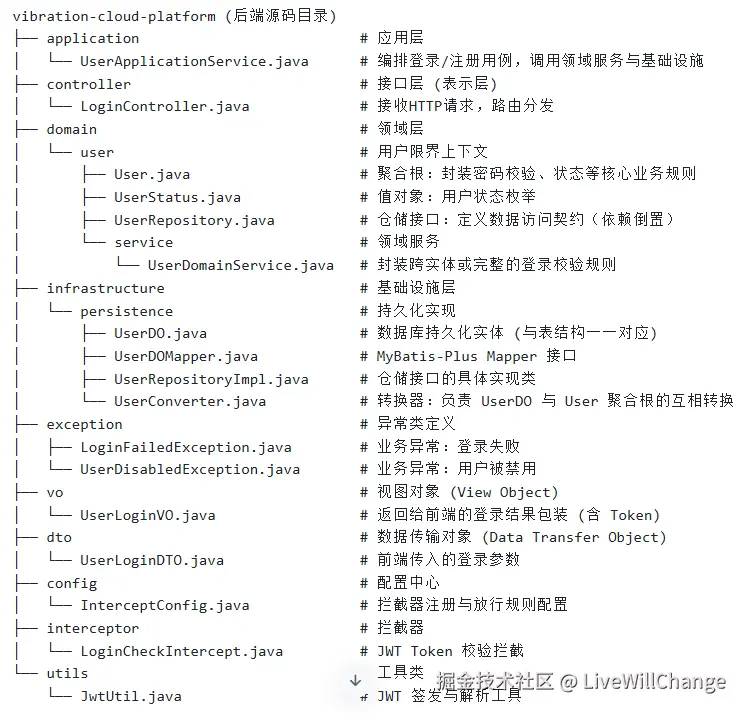

Figure 3 登录模块重构后的结构目录

B. 重构步骤
  1. 新建领域层：在原模块下创建 domain/user/ 包，包含 User 聚合根（封装 verifyPassword 和 isEnabled 方法）、UserStatus 值对象枚举、UserRepository 仓储接口。
  2. 新建领域服务：在 domain/user/service/ 下创建 UserDomainService，封装登录校验规则。
  3. 新建应用服务层：在 application/ 下创建 UserApplicationService。登录负责调领域服务和发 Token；注册负责参数组装和调仓储。
  4. 新建基础设施层：在 infrastructure/ 下创建 UserRepositoryImpl，内部依赖 UserMapper，并使用 UserConverter 负责实体互转。
  5. 重构 Controller：LoginController 改为只依赖 UserApplicationService。原 UserService / UserServiceImpl 保留用于用户管理功能，后续统一迁移。
  6. 新建 VO 与异常：新增 UserLoginVO、LoginFailedException、UserDisabledException，配合全局异常处理器。
C. 逻辑实现
  • (1) 登录流程 (POST /login)
    • 入口：LoginController.login() -> UserApplicationService.login()
    • 应用层委托领域层：UserDomainService.login()
      1. 按账号查用户（不存在抛 LoginFailedException）
      2. 验密码 user.verifyPassword(...)
      3. 验状态 user.isEnabled()
    • 校验通过后，应用层生成 JWT，返回 UserLoginVO。
  • (2) 注册流程 (POST /login/register)
    • 应用层调用聚合根工厂方法创建用户：User.create(...)
    • 在领域对象内部完成密码 MD5、状态初始化、时间初始化。
    • 通过仓储保存：UserRepository.save(...) -> UserRepositoryImpl.save(...)
    • 拦截重复键异常（Duplicate entry）并返回友好提示。
  • (3) JWT 鉴权接入
    • 拦截器从请求头取 JWT，解析成功后把账号状态放入 ThreadLocal (BaseContext)。
    • 全局拦截，放行 /login、文档、静态资源等。
D. 当前实现特点
  1. 登录业务规则已经从传统 Service 下沉到领域模型，职责更清晰。
  2. 接口层不再直接处理密码/状态规则，异常语义化。
  3. 持久化对象 UserDO 与领域对象 User 通过 converter 解耦，避免数据库结构污染领域。
  4. 项目里仍保留旧风格的 UserService，处于新旧并存的渐进重构阶段。

二、 设备管理模块重构

A. 分层结构
  • (1) 接口层：system/controller/DeviceController.java
    • 设计特征：极度变薄。不包含事务控制和默认值处理，仅负责参数转发，并将结果包装为 DevicesResultVO 返回。
  • (2) 应用层：system/application/DeviceApplicationService.java
    • 设计特征：负责设备用例编排（查询、新增、修改、删除及图片上传）。调用聚合根生成对象并协调仓储持久化；在查询时负责归一化查询参数 normalizeQuery。
  • (3) 领域层：system/domain/device/Device.java, DeviceRepository.java
    • 聚合根 (Device)：充血模型，封装状态合法性校验 normalizeStatus，以及设备创建 create 和更新 markUpdated 的时间戳维护规则。
    • 领域服务：暂无（业务校验完全内聚于聚合根内部）。
    • 领域仓储接口 (DeviceRepository)：定义数据访问契约 findAll、pageQuery、save。
  • (4) 基础设施层：system/infrastructure/persistence/DeviceRepositoryImpl.java, DeviceConverter.java
    • 设计特征：引入 MyBatis-Plus（DeviceMapper）。通过 DeviceConverter 区分聚合根 Device 与持久化实体 DeviceEntity，保障领域层纯洁性。

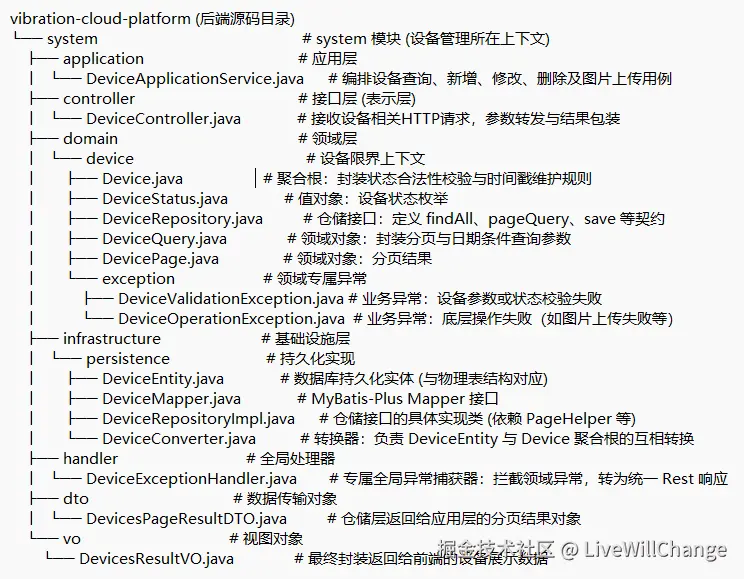

Figure 4 设备模块重构后的结构目录

B. 重构步骤
  1. 新建领域层：创建 domain/device/ 包，包含 Device 聚合根、DeviceStatus 枚举、DeviceRepository 接口、分页查询对象 DeviceQuery 和 DevicePage。
  2. 新建应用服务层：创建 DeviceApplicationService，对接表现层，编排条件查询、设备保存、本地与云端 OSS 图片上传。
  3. 新建基础设施层：创建 DeviceRepositoryImpl 实现仓储接口，并增加 DeviceConverter 处理实体转换。
  4. 新建异常机制：新增 DeviceValidationException 和 DeviceOperationException，并配套全局异常捕获器 DeviceExceptionHandler。
  5. 重构 Controller：全面删除对原有贫血模型 DeviceService 的调用。原 DeviceServiceImpl 增加 @Deprecated 注解标记废弃，平滑过渡。
C. 逻辑实现
  • (1) 分页查询流程 (POST /devices/PageConditional)
    • 应用层通过 normalizeQuery() 处理空值默认化，生成领域查询对象 DeviceQuery。
    • 委托仓储层 DeviceRepository.pageQuery(query)，底层使用 PageHelper 结合 Mapper 执行物理分页。
    • 将结果转换为 DevicesPageResultDTO，在 Controller 组装返回。
  • (2) 新增与修改流程 (POST /devices, PUT /devices)
    • 新增：应用层调聚合根工厂 Device.create(...)，内部完成状态校验防腐与时间初始化。
    • 修改：应用层通过 Device.reconstitute(...) 恢复对象，调用 markUpdated() 更新时间戳。
    • 最终均通过仓储 save(...) 存入数据库。
  • (3) 异常处理流程
    • 底层校验失败（如非法状态、图片上传失败）直接抛出领域异常。
    • DeviceExceptionHandler 全局接管，转为 Result.error() 输出，Controller 彻底告别 try-catch。
D. 当前实现特点
  1. 业务规则内聚：状态校验收敛到 Device 聚合根内部，解决数据被随意篡改的隐患。
  2. 强大的防腐隔离：利用 DeviceConverter 彻底斩断了数据实体对核心业务层的侵入。
  3. 异常语义化与表现层减负：依靠自定义异常与 RestControllerAdvice 结合，剥离了 Controller 层错综复杂的逻辑判断。
  4. 安全过渡架构：旧版 Service 使用 @Deprecated 标识，接口向下兼容，保障了稳健的工程化改造。
