一、 早会还没散，坏消息就来了
“王总，球磨机那边出事了。”
设备部老李推门进来，脸上带着那种你最怕看到的表情——不是慌张，是强装镇定。
你看了眼手表，上午9点15分。距离月底产能冲刺只剩8天，这批订单要是延期，违约金够喝一壶的。
“说。”

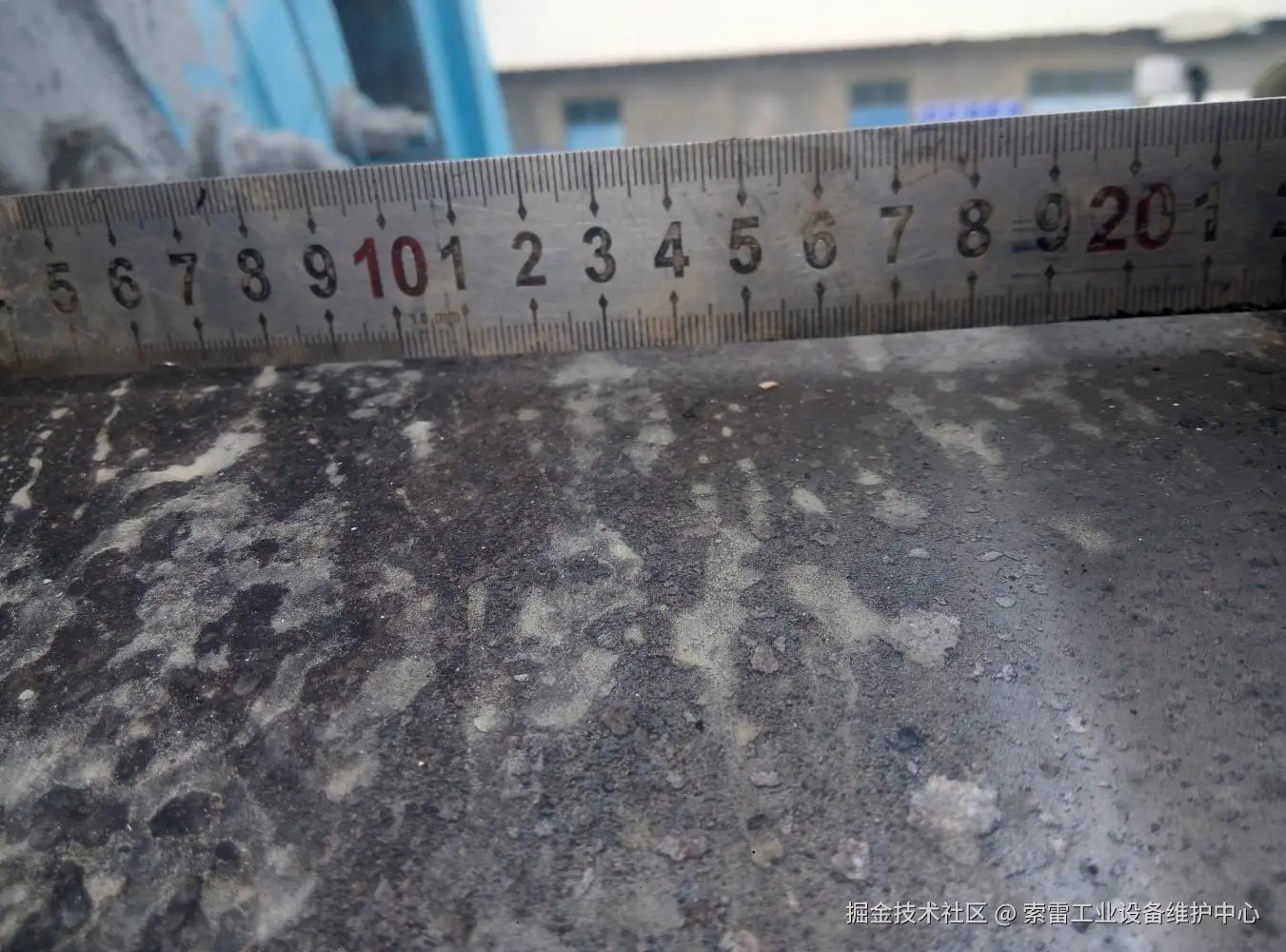

“减速机小齿轮轴轴承位，温度从45℃飙到78℃，振动值超了ISO标准两倍。拆开一看，轴承内圈已经跑圈了，轴面……”老李顿了顿，“单边磨下去6毫米，最深的地方能塞进一根手指。”
会议室瞬间安静。
你脑子里飞快算账：拆轴吊装需要2天，送外加工来回7天，装配调试1天——10天，至少10天。月底交货？别想了。
更绝望的是，这台球磨机转速每分钟960转，修复精度要求极高。传统焊补？热应力能让轴直接报废。换根新轴？订货周期一个月，仓库里根本没有备件。
“检修窗口期最多给多久？”你问。
“生产部说……”老李声音小了下去，“最多8小时，下午5点必须开机，晚上电价低谷时段不能错过。”
8小时。连拆轴承座都不够。
这不是电影剧本。这是2025年7月，某水泥粉磨站设备主管张工（化名）真实经历的周一早晨。他的企业每天只在电价低谷时段生产，设备每天带载启停，轴承和轴早已伤痕累累，只是没想到崩溃来得这么不是时候。
二、 “ 放任不管 ” 的代价，比你想象的更痛
有些老板心存侥幸：“先凑合跑，等大修再说。”
但球磨机轴维修这件事，从来不会因为你的忽视而自愈，只会因为你的拖延而报复。
第一阶段： 轴承内圈和轴从“过盈配合”变成“间隙配合”，产生相对位移。每分钟960转的高速运转下，你能听到尖锐的金属摩擦声，轴承温度开始异常升高。
第二阶段： 润滑不足引发轴承高温，内圈开始"跑圈"，振动传感器疯狂报警。这时候你已经不敢靠近设备，生怕下一秒就发生机械故障。

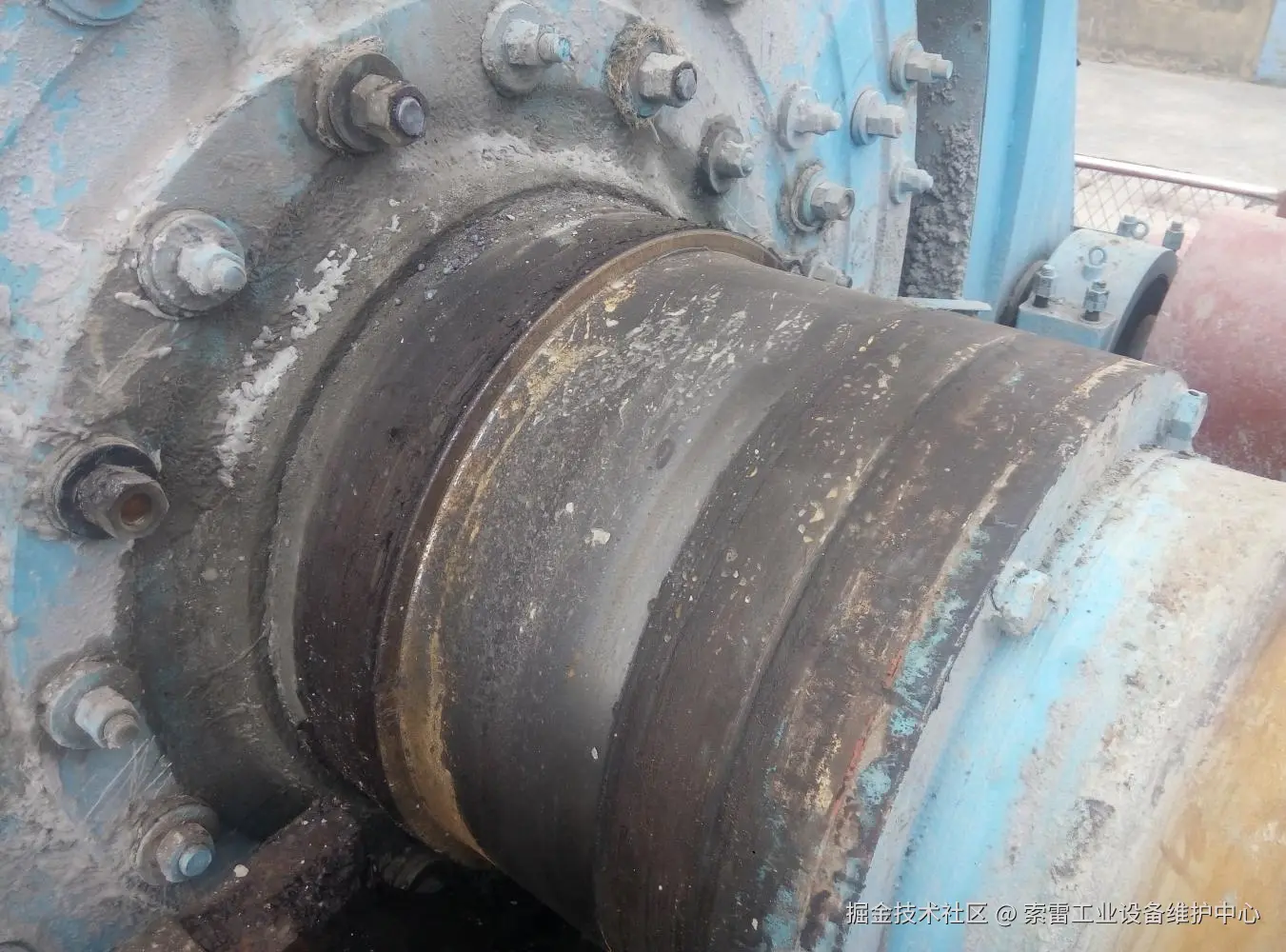

第三阶段： 轴承彻底烧结抱死，强行拆除时对轴面造成二次损伤，热应力产生裂纹，最深的地方磨损6mm——这时候，轴的原始强度已经被破坏，修复成本直接翻倍。
最终账单：
●非计划停机损失：每天数十万
●二次损伤维修成本：几何级增长
●连带损坏的齿轮、轴承、密封：另算
●最致命的是——客户订单违约，市场份额被竞品蚕食
这不是修不修的问题，这是生存还是淘汰的问题。
三、当"不可能"变成"4小时"：索雷碳纳米聚合物材料技术
回到张工的那个周一。
上午10点，他在行业群里发了条求助信息。有人回复："试试索雷的碳纳米聚合物技术，他们做过960转的球磨机，不用拆设备。"
电话打过去，索雷工程师问了三个问题：
●轴径多少？（280mm）
●磨损深度？（6mm）
●轴承型号？（NU228）
“可以做。我们带SD7101H材料和专用工装过去，4-6小时搞定。”
下午1点，索雷工程师带着SD7101H碳纳米聚合物材料和专用工装进场，下午13时开始，17时结束——全程仅4小时：

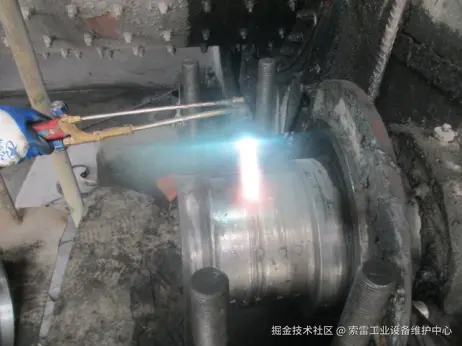

第一步：表面烤油（10-15分钟） 乙炔氧气快速清除轴承位油污，为材料粘结创造洁净界面。

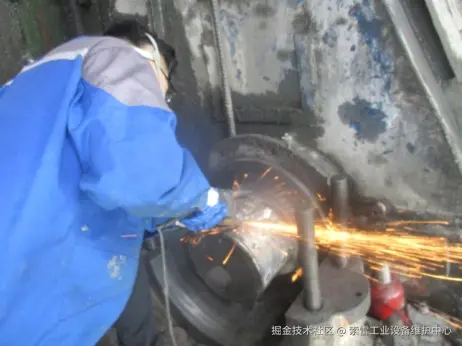

第二步：表面打磨（20分钟） 磨光机将表面打磨至粗糙金属光泽，粗糙度Ra≤1.6μm，增大粘结面积，提高SD7101H的机械咬合力。

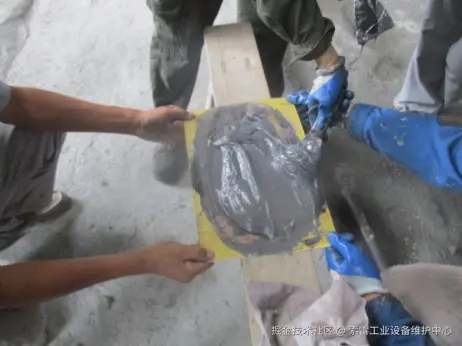

第三步：材料调和（10分钟内完成） 按重量比2:1精确调和SD7101H树脂与固化剂，搅拌均匀至无色差。这种"液体金属"在调和后拥有极佳的流动性，能渗透进微观的表面凹坑。
****

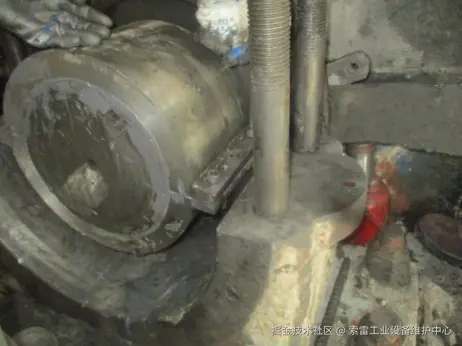

第四步：涂覆与工装定位（关键步骤） 将调和好的SD7101H均匀涂抹至轴承位，快速安装专用工装。工装设计时已考虑轴肩端面磨损的补偿，提前加工了精密垫圈确保轴承装配位置准确。从调和材料到工装安装到位，整个过程控制在10分钟内，确保材料在固化前完成塑形。
第五步：固化（2小时） 自然固化30分钟后，碘钨灯加热至60-80°C，持续2小时。材料从液态变成固态，分子链与金属基材形成化学键合，抗压强度和粘结力达到设计峰值。

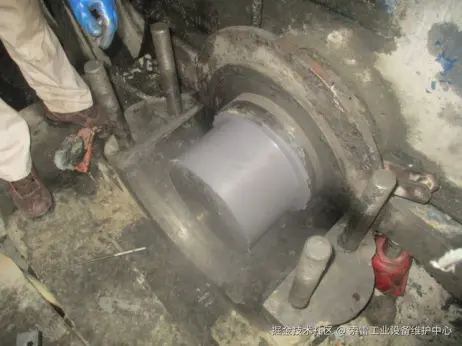

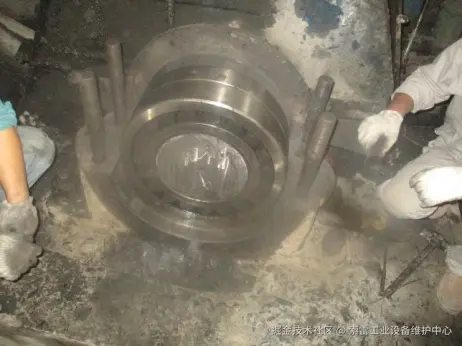

第六步：精加工与轴承安装 工装拆卸后对表面做简单处理，核实修复尺寸，去除多余材料。同时轴承加热至指定温度，热装到位。修复后的表面光洁度、同心度、振动值均在设备运行要求范围内。
下午17时，轴承安装到位。当晚20点，设备准时启动，投入电价低谷时段的生产。
张工看着正常运转的设备，难以置信：“4个小时，比换个轴承还快！”
四、为什么这种 “ 冷修复 ” 能搞定960转的高转速？
1. 材料性能碾压金属
SD7101H的粘结力≥11000 N/inch，抗压强度≥78.7MPa，抗弯曲强度≥67MPa，抗冲击强度≥120J/m，弹性模量≥1642MPa。这意味着修复层能承受960r/min高速运转产生的交变载荷，且不会产生金属疲劳。
2. 同心度控制精准
专用工装采用"四边定位法"或机加工修复工艺，确保修复后的轴承位与轴心同轴度误差控制在微米级，完全满足960转高速运转的苛刻要求。
3. 零热损伤，零变形
整个修复过程温度控制在80°C以内，远低于金属相变温度。轴的材质、硬度、韧性完全不受影响，不存在焊补导致的热应力集中、微裂纹、组织退火等隐患。
4. 可机加工性
固化后的SD7101H可以车、铣、刨、磨，进行二次精加工，确保尺寸精度达到原设计标准。
五、你的球磨机，可能正在 “ 带病工作 ”
如果你发现以下迹象，球磨机齿轮轴磨损可能已经发生：
✔轴承位温度异常升高（超过70°C需警惕）
✔运转时有规律性异响或尖锐摩擦声
✔振动值超过ISO 10816标准（尤其是960r/min以上高速设备）
✔润滑油耗量突然增加
✔电流波动明显，负载不稳
别等到轴承抱死、轴面拉伤才行动。那时候，你的选择空间会被压缩到极限，连在线修复的机会都可能失去。
六、最后
技术存在的意义，不是让你在选择中痛苦，而是让你在困境中有路可走。
如果你的球磨机轴正在磨损，如果你正在为检修窗口期发愁，不妨了解一下这种“让设备原地复活”的技术。
毕竟，最好的维修，是让企业忘记维修这件事。
