架构
卫星通信框架遵循“能力查询 -> 请求权限 -> 发送消息”的严格流程，其核心是隐私与资源保护。
- SatelliteManager：入口点，用于查询能力、状态和发送消息。
- SatelliteCapabilities：描述设备卫星能力（支持的消息类型、最大长度等）。
- 权限模型：除了常规的
INTERNET权限，新增USE_SATELLITE权限。关键点：首次使用会触发系统弹窗，明确告知用户此操作可能收费、耗时且仅用于紧急情况。 - 消息限制：消息长度极短（初期可能限制在几十到几百字节），且内容需为纯文本或预定义的紧急数据结构。禁止传输媒体文件或任意二进制流。
暂时无法在飞书文档外展示此内容
卫星消息的类型
| 类型 | 示例 | 传输机制 | 是否需要 IP |
|---|---|---|---|
| SMS over Satellite | 天通短信、北斗短报文 | 控制平面信令通道 | 不需要 |
| Datagram 消息 | SOS 报警、位置分享 | 独立数据报协议 | 不需要 |
| IP 应用层消息 | 微信、邮件（经 Starlink） | 用户面 IP 数据包 | 需要 |
Android 16 中的"Satellite Connected"状态
根据 SatelliteSessionController.java 的实现：
private class ConnectedState extends State {
@Override
public void enter() {
mPreviousState = mCurrentState;
mCurrentState = SATELLITE_MODEM_STATE_CONNECTED; // ← 这不是 data call！
notifyStateChangedEvent(SATELLITE_MODEM_STATE_CONNECTED);
}
}
SATELLITE_MODEM_STATE_CONNECTED 的真实含义 ：
-
表示 卫星网络附着/注册完成 （类似蜂窝网络的 Registered 状态）
-
不等于 PDN 连接建立
-
不分配 IP 地址
-
仅表示控制面链路可用，可以收发信令和 datagram
流程
建立链路
| 阶段1：应用发起请求触发方式 ：应用通过 ConnectivityManager.requestNetwork() 发起网络请求，指定 TRANSPORT_SATELLITE 传输类型。``` // 应用层典型请求方式 NetworkRequest request = new NetworkRequest.Builder() .addCapability(NetworkCapabilities.NET_CAPABILITY_INTERNET) .addTransportType(NetworkCapabilities.TRANSPORT_SATELLITE) .removeCapability(NetworkCapabilities.NET_CAPABILITY_NOT_RESTRICTED) // 卫星通 常为受限网络 .build(); connectivityManager.requestNetwork(request, networkCallback);
| --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| 阶段2：ConnectivityService 分发请求系统服务：ConnectivityService 负责管理所有网络请求和可用网络。动作：收到 NetworkRequest 后，ConnectivityService 调用 onNetworkNeeded()，将该请求分发给已注册的 NetworkProvider。关键 Provider：对于卫星传输，对应的 Provider 是 TelephonyNetworkProvider（因为卫星通信在 Android 框架中常作为蜂窝的一种特殊承载）。结果：请求从通用网络管理层进入电话/数据链路专用层。 |
| 阶段3：Telephony 层请求评估与路由组件：PhoneSwitcher 负责选择当前激活的 Phone 对象（多卡场景下选正确的 SIM/卫星模组）。动作：TelephonyNetworkProvider 通过 addNetworkRequest() 将请求传递给 DataNetworkController。作用：确定该卫星请求应由哪个物理或逻辑 Phone 实例处理，并准备进入数据链路建立流程。 |
| 阶段4：卫星数据策略与 APN 选择检查点：调用 canConnectivityTransportSatisfyRequest() 判断当前注册的卫星网络是否满足请求（如信号、授权、漫游策略等）。数据配置选择：若满足，则选择对应的 DataProfile。该配置中通常包含：APN（如 satellite.com）协议类型（IPv4v6）承载类型标记为 INFRASTRUCTURE_SATELLITE策略影响：可能还会检查是否允许在无地面蜂窝时启用卫星数据、是否仅限紧急呼叫等。 |
| 阶段5：DataNetwork 状态机建立数据呼叫状态迁移：DataNetworkController 驱动状态机进入 ConnectingState。关键调用：setupData() → DataServiceManager.setupDataCall()底层通信：DataServiceManager 通过 AIDL 或 HIDL 调用 Modem 的 IRadioData.setupDataCall() 接口。传递参数：包括 APN、鉴权信息、PDN 类型、卫星特有参数（如波束 ID、频率、网关地址等）。 |
| 阶段6：Modem 响应与状态转换响应回调：Modem 完成卫星链路的 RRC 连接、PDP 上下文激活后，返回 setupDataCallResponse。成功分支：解析 Modem 分配的 IP 地址、DNS 服务器、网关地址。状态机切换到 ConnectedState，数据链路可用。失败分支：获取失败原因码（例如 ERROR_NO_SERVICE、ERROR_RADIO_NOT_AVAILABLE）。状态机进入 DisconnectedState，并根据策略触发重试（退避计时、重新选网等）。 |
| 阶段7：网络能力注册与路由配置注册网络：NetworkAgent 调用 markConnected()，将新建的卫星网络注册到 ConnectivityService。能力通告：携带传输类型 TRANSPORT_SATELLITE 以及卫星特有的能力集（如高延迟、低带宽、按流量计费等）。系统配置：ConnectivityService 据此配置：路由表（添加卫星接口的默认路由）防火墙规则（允许特定应用或端口）DNS 设置（将卫星分配的 DNS 写入系统）通知上层：通过 onConnected() 回调通知应用网络已就绪，应用可以开始收发数据。 |
###### 发送卫星消息（基于 Datagram 机制）

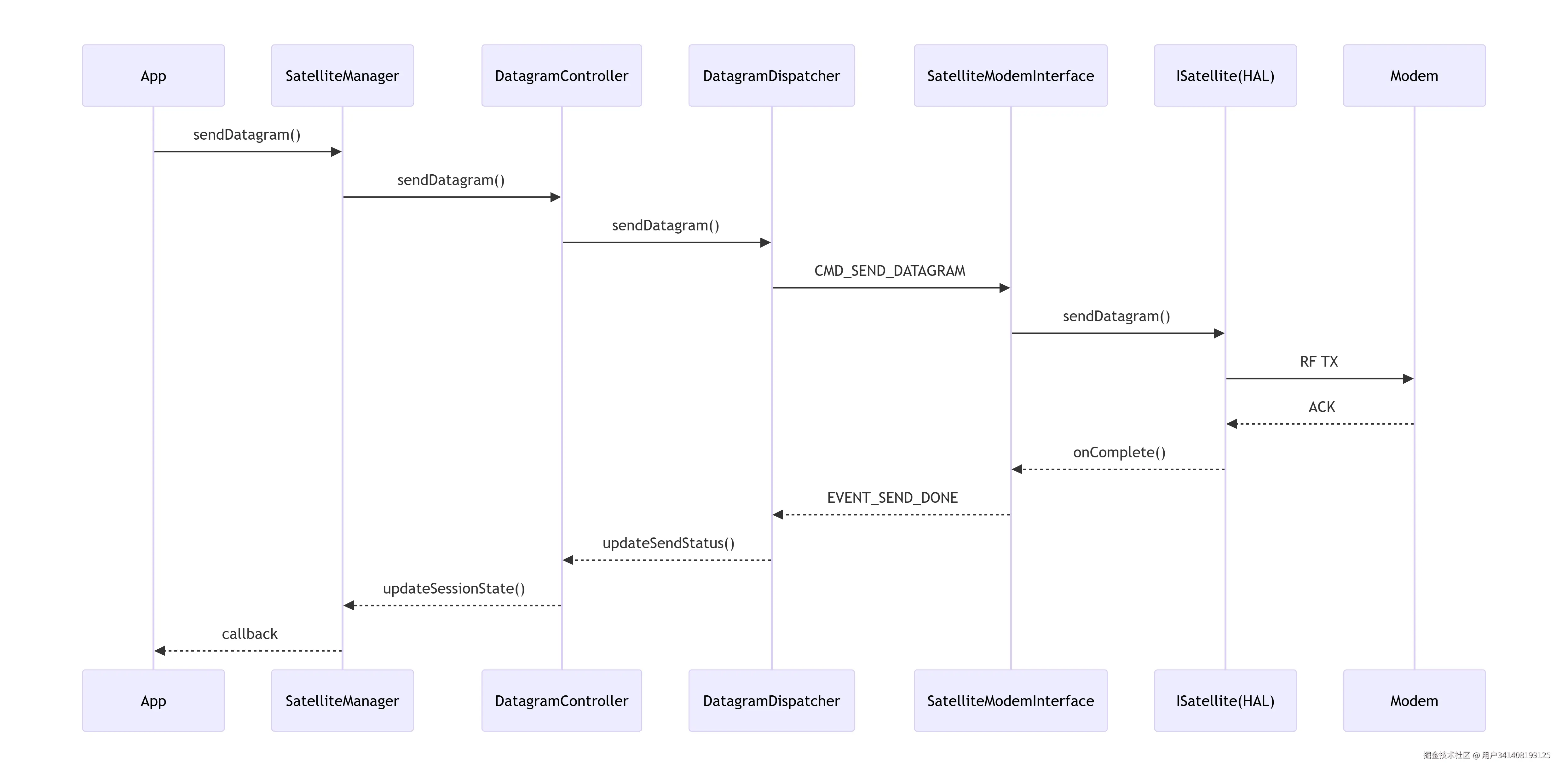

完整时序图
App: SatelliteManager.sendDatagram(SMS, datagram, true, callback) │ [Binder IPC] ▼ SatelliteController.sendDatagram() │ ├── evaluateOemSatelliteRequestAllowed() → 权限检查 ├── 若需对星: PointingAppController.startPointingUI() │ ▼ DatagramController.sendSatelliteDatagram() │ ▼ DatagramDispatcher.sendDatagram() │ ├── 排入发送队列 (LinkedHashMap) ├── CMD_SEND_SATELLITE_DATAGRAM │ ▼ SatelliteModemInterface.sendSatelliteDatagram() │ [Binder IPC] ▼ ISatellite.sendSatelliteDatagram(datagram, isEmergency, callback) │ [厂商RIL → Modem] ▼ Modem 通过卫星上行链路发送 │ ▼ EVENT_SEND_SATELLITE_DATAGRAM_DONE │ ├── 成功：更新发送状态 → SEND_SUCCESS │ → 通知 DatagramController → 回调 App │ └── 失败：保留在队列 → 等待 retrySendingDatagrams() → 超时：SATELLITE_RESULT_MODEM_TIMEOUT
1、应用层发起
Messages App (Gateway App) → SatelliteManager.sendSatelliteDatagram(subId, DATAGRAM_TYPE_SOS_MESSAGE, datagram, needFullScreenPointingUI, executor, callback)
2、SatelliteManager 通过 ITelephony 转发
3、框架服务层处理
SatelliteController.sendSatelliteDatagram() → DatagramController.sendSatelliteDatagram() → DatagramDispatcher.sendSatelliteDatagram() → 封装 SendSatelliteDatagramArgument(datagramId, datagramType, datagram, ...) → 发送 CMD_SEND_SATELLITE_DATAGRAM 消息
4、Dispatcher 发送处理
DatagramDispatcher.handleMessage(CMD_SEND_SATELLITE_DATAGRAM) → 检查 mIsDemoMode： ├─ Demo模式：延迟模拟发送成功 └─ 真实模式： → SatelliteModemInterface.sendSatelliteDatagram(datagram, isSosMessage, needFullScreenPointingUI, onCompleted) → 启动发送响应超时计时器
5、HAL 层交互
SatelliteModemInterface.sendSatelliteDatagram() → ISatellite.sendSatelliteDatagram( // AIDL 调用 SatelliteServiceUtils.toSatelliteDatagram(datagram), isSosMessage, needFullScreenPointingUI, IIntegerConsumer callback) → Vendor SatelliteService → Satellite HAL (HIDL/AIDL) → 卫星 Modem 固件 → 射频发送
6、结果回调
Modem 发送完成 → HAL 回调 → ISatelliteListener (Vendor Listener) → SatelliteModemInterface.mSatelliteDatagramsReceivedRegistrants → DatagramDispatcher.handleMessage(EVENT_SEND_SATELLITE_DATAGRAM_DONE) → 更新 mPendingEmergencyDatagramsMap / mPendingNonEmergencyDatagramsMap → DatagramController.updateSendStatus() → SatelliteSessionController.onDatagramTransferStateChanged() → PointingAppController.updateSendDatagramTransferState() → callback.accept(error) // 回调应用层
7、会话状态流转
SatelliteSessionController 状态变化： IdleState → TransferringState (开始发送) → ListeningState (发送完成，等待接收) → 启动 Listening 超时计时器 (180s from sending) → 超时或收到新数据 → IdleState
###### 接收卫星消息流程
Modem 收到卫星下行数据 │ ▼ ISatelliteListener.onPendingDatagrams(count) │ [Binder IPC 回调] ▼ SatelliteModemInterface → SatelliteController.EVENT_PENDING_DATAGRAMS │ ▼ DatagramController → DatagramReceiver.pollPendingSatelliteDatagrams() │ ▼ SatelliteModemInterface.pollPendingSatelliteDatagrams() │ [Binder IPC] ▼ ISatellite.pollPendingDatagrams(callback) │ [厂商RIL → Modem] ▼ Modem 返回待接收数据报 │ ▼ EVENT_POLL_PENDING_SATELLITE_DATAGRAMS_DONE │ ├── 解析 SatelliteDatagram ├── 若为SMS类型：写入 Telephony Provider (content://sms) ├── 通知 ISatelliteDatagramCallback 注册者 └── 更新接收状态 → RECEIVE_SUCCESS
###### 卫星模式开关流程
用户点击"开启卫星" │ ▼ SatelliteManager.requestSatelliteEnabled(true, false, false, callback) │ [Binder IPC] ▼ SatelliteController.handleRequestSatelliteEnabled() │ ├── evaluateOemSatelliteRequestAllowed() → 权限检查 ├── 检查 Radio 状态 (mIsRadioOn) ├── 检查卫星是否已启用 ├── 禁用冲突无线电 (BT/WiFi/NFC/UWB per Settings.Global.SATELLITE_MODE_RADIOS) ├── selectBindingSatelliteSubscription() → 选择卫星订阅 │ ▼ SatelliteController.handleSatelliteEnabled() │ ├── SatelliteSessionController.onSatelliteEnablementStarted(true) │ → 状态机转入 EnablingState │ ├── SatelliteModemInterface.requestSatelliteEnabled(attributes, onCompleted) │ │ [Binder IPC] │ ▼ │ ISatellite.requestSatelliteMode(attributes, callback) │ │ [厂商RIL → Modem] │ ▼ │ Modem 启用卫星射频 → 上报状态变化 │ ▼ EVENT_SET_SATELLITE_ENABLED_DONE │ ├── 成功： │ ├── 更新卫星启用状态 │ ├── 启动信号上报 (updateNtnSignalStrengthReporting) │ ├── 通知 SessionController │ └── callback.accept(SUCCESS) │ └── 失败： ├── abortSatelliteEnableAttributesUpdateRequest() ├── 通知 SessionController └── callback.accept(errorCode)
###### Modem 上报卫星信号变化通知流程
Android 16 中卫星信号变化通知存在 两条并行路径 ，分别服务于不同的卫星通信模式：
| 路径 | 模式 | 触发源 | 通知链路 |
| -------------- | -------------------------- | --------------------------------- | --------------------------------------------------- |
| 路径A：OEM卫星模式 | 独立卫星（如SOS紧急通信） | ISatellite HAL → SatelliteService | ISatelliteListener.onNtnSignalStrengthChanged() |
| 路径B：运营商NTN漫游模式 | Carrier Roaming NB-IoT NTN | IRadio AIDL → RILJ → Phone | SignalStrengthController → TelephonyRegistryManager |
总体信号流（路径A - OEM卫星模式）:
Modem固件 ──[QMI/AT/共享内存]──► Vendor RIL (rild) │ │ │ 卫星信号测量值变化 │ 解析为 stub.NtnSignalStrength │ ▼ │ SatelliteService (厂商实现) │ │ │ [Binder IPC] │ │ │ ▼ │ ISatelliteListener.onNtnSignalStrengthChanged() │ │ │ ▼ │ SatelliteModemInterface.VendorListener │ │ │ [Registrant.notifyResult] │ │ │ ▼ │ SatelliteController.EVENT_NTN_SIGNAL_STRENGTH_CHANGED │ │ │ ┌──────────────┴──────────────┐ │ ▼ ▼ │ handleEventNtnSignalStrengthChanged() updateLastNotifiedCarrierRoaming │ (缓存+回调INtnSignalStrength NtnSignalStrengthAndNotify() │ StrengthCallback注册者) │ │ ▼ │ Phone.notifyCarrierRoamingNtnSignalStrengthChanged() │ │ │ ▼ │ DefaultPhoneNotifier → TelephonyRegistryManager │ │ │ [Binder IPC] │ │ │ ▼ │ TelephonyRegistry (系统服务进程) │ │ │ [Binder回调] │ │ │ ▼ │ ITelephonyListener.onCarrierRoamingNtnSignalStrengthChanged() │ │ │ ┌─────────────┼─────────────┐ │ ▼ ▼ ▼ │ SystemUI 卫星应用 ConnectivityService
总体信号流（路径B - 运营商NTN漫游模式）:
Modem固件 ──[IRadio AIDL]──► RILJ (RIL.java) │ │ │ 3GPP R17 NTN信号测量 │ RIL_UNSOL_SIGNAL_STRENGTH │ ▼ │ SignalStrengthController │ │ │ [Registrant通知] │ │ │ ┌───────────────┼───────────────┐ │ ▼ ▼ │ SatelliteController Phone.notifySignalStrength() │ EVENT_SIGNAL_STRENGTH_CHANGED │ │ │ ▼ │ ▼ TelephonyRegistryManager │ updateLastNotifiedCarrierRoaming │ │ NtnSignalStrengthAndNotify() [Binder IPC] │ │ │ ▼ │ TelephonyRegistry → 应用层
###### 卫星网络与地面网络切换

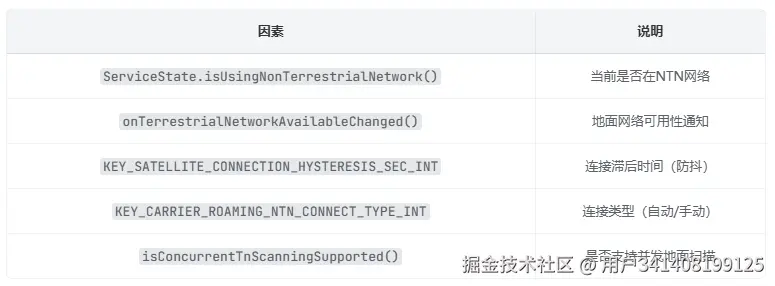

切换决策因素：
切换流程 ：
地面网络恢复 → ISatelliteListener.onTerrestrialNetworkAvailableChanged(true) → SatelliteController → 评估是否应关闭卫星 → 若 CarrierConfig 允许自动切换： → requestSatelliteEnabled(false) → SatelliteSessionController 状态机回退到 PowerOff → 若需手动确认： → 发送通知提示用户
并发地面扫描 ：在 IdleState 中，若 isConcurrentTnScanningSupported() 为 true，Framework 会调用 enableCellularModemWhileSatelliteModeIsOn(true) 允许 Modem 同时扫描地面网络。
###### 语音通话
AOSP Android 16 原生不支持卫星语音通话 ，框架仅支持数据报模式的短消息。主要原因在于Android 16的原生卫星通信框架，是为 “窄带非地面网络 (NB-NTN)” 设计的，这种技术专为发送小数据包优化，带宽低、延迟高，只适合短信和紧急求救信号，无法承载高质量、低延迟的双向实时语音
###### 短信收发
基于 Android 16 代码分析， 卫星短信不走传统 SmsDispatcher 路径 ，而是通过 SatelliteManager.sendDatagram() 以 Datagram（数据报） 方式收发。这意味着卫星短信与地面 SMS 是 完全独立的通道 。
核心特点：
- Datagram 承载 ：短信被编码为 SatelliteDatagram （byte[]），通过 sendDatagram() 发送，而非 SmsManager.sendTextMessage()
- 高延迟 ：卫星 RTT 500ms~数秒，Android 引入 SATELLITE_MODEM_STATE_DATAGRAM_RETRYING 状态处理重试
- 受限长度 ： SatelliteCapabilities.maxBytesPerOutgoingDatagram 限制每条数据报最大字节数
- 需要指向 ： isPointingRequired 标识是否需要用户对准卫星
- 存储转发 ：支持 pollPendingDatagrams() 主动拉取待接收消息
App (Gateway/短信应用) │ │ 1. SatelliteManager.sendDatagram(DATAGRAM_TYPE_SMS, datagram, ...) ↓ SatelliteManager │ │ 2. ITelephony.sendDatagram(datagramType, datagram, needFullScreenPointingUI, callback) ↓ Telephony Service (ITelephony AIDL) │ │ 3. 调用 ISatellite.sendSatelliteDatagram(datagram, isEmergency, resultCallback) ↓ SatelliteImplBase (Vendor Service) │ │ 4. 厂商实现：调用 Vendor HAL / Modem ↓ Satellite Modem │ │ 5. 卫星链路发送（NAS PDU / 专用通道） ↓ 卫星 │ │ 6. 返回发送结果 ↓ ISatelliteListener → Framework → App
卫星 │ │ 1. 下发 SMS 数据报 ↓ Satellite Modem │ │ 2. ISatelliteListener.onSatelliteDatagramReceived(datagram, pendingCount) ↓ SatelliteImplBase (Vendor Service) │ │ 3. 回调到 Telephony Framework ↓ Telephony Service │ │ 4. ISatelliteDatagramCallback.onSatelliteDatagramReceived(datagramId, datagram, pendingCount, ack) ↓ SatelliteManager → SatelliteDatagramCallback │ │ 5. App 收到数据报，5分钟内必须 ack ↓ App (Gateway/短信应用)
##### 关键类及接口
packages/modules/Connectivity提供通用的网络连接管理服务
packages/services/Telephony电话应用的“壳”，是业务的“总指挥部”。它编译生成 TeleService.apk，运行在独立的 com.android.phone 进程中。这个进程是Android电话业务的总入口，负责初始化整个Telephony框架，并向上层应用（如拨号器）提供服务
卫星网络接入：packages/modules/Connectivity 中的 SatelliteAccessController 负责卫星网络的角色管理和偏好设置。该模块会根据网络类型（蜂窝 vs 卫星）进行评分和选择，判断何时启用卫星链路。
卫星数据传输：frameworks/opt/telephony 通过 RILJ 将上层数据请求封装为特定指令，通过Socket下发给Modem。对 RILJ 进行扩展是支持私有卫星通信协议的关键。
卫星应用调度：packages/services/Telephony 运行在 com.android.phone 进程中，负责初始化 RILJ 并处理卫星通信相关的上层业务调度（如卫星短信收发）
###### 连接管理层
路径：packages/modules/Connectivity
SatelliteAccessController.java
管理卫星网络的访问权限，并跟踪哪些应用有权使用卫星服务
关键接口
| requestIsCommunicationAllowedForCurrentLocation(result, shouldIgnoreAllowedStateCache) | 检查当前区域是否允许卫星通信 |
| -------------------------------------------------------------------------------------- | -------------- |
| requestSatelliteAccessConfigurationForCurrentLocation(result) | 获取当前区域的卫星访问配置 |
| updateSystemSelectionChannels(result) | 向Modem更新系统选择通道 |
###### 公共API层
路径：frameworks/base/telephony
SatelliteManager：为上层提供卫星通信的API接口
这是卫星通信的主入口类，通过 Binder IPC 与 com.android.phone 进程中的 SatelliteController 通信，提供以下功能：
| 功能类别 | 主要方法 | 说明 |
| -------- | ------------------------------------------------------------ | ------------ |
| **状态管理** | `requestEnabled()`, `requestIsEnabled()` | 启用/禁用卫星modem |
| **能力查询** | `requestCapabilities()` | 获取卫星服务能力 |
| **消息传输** | `sendSatelliteDatagram()`, `pollPendingSatelliteDatagrams()` | 发送/接收卫星数据报 |
| **定位指向** | `startSendingSatellitePointingInfo()` | 开始卫星指向信息更新 |
| **配置管理** | `provisionSatellite()`, `deprovisionSatellite()` | 卫星服务开通/注销 |
| **订阅管理** | `requestSatelliteAccessConfigurationForCurrentLocation()` | 获取当前卫星接入配置 |
关键状态定义：
// 卫星modem状态 SATELLITE_MODEM_STATE_IDLE = 0 // 空闲 SATELLITE_MODEM_STATE_LISTENING = 1 // 监听中 SATELLITE_MODEM_STATE_DATAGRAM_TRANSFERRING = 2 // 数据传输中 SATELLITE_MODEM_STATE_OFF = 4 // 关闭 SATELLITE_MODEM_STATE_CONNECTED = 7 // 已连接
// 数据报传输状态 SATELLITE_DATAGRAM_TRANSFER_STATE_IDLE = 0 // 空闲 SATELLITE_DATAGRAM_TRANSFER_STATE_SENDING = 1 // 发送中 SATELLITE_DATAGRAM_TRANSFER_STATE_RECEIVING = 4 // 接收中
支持的无线技术：
NT_RADIO_TECHNOLOGY_NB_IOT_NTN = 1 // NB-IoT over NTN NT_RADIO_TECHNOLOGY_NR_NTN = 2 // 5G NR over NTN NT_RADIO_TECHNOLOGY_EMTC_NTN = 3 // eMTC over NTN NT_RADIO_TECHNOLOGY_PROPRIETARY = 4 // 专有技术
###### 框架服务层
路径：frameworks/opt/telephony
SatelliteController.java
SatelliteController 是 Android 卫星通信的 中央控制器 ，运行在 com.android.phone 进程，是 SatelliteManager 公共 API 的后端实现，负责协调所有卫星相关的操作。它接收来自上层的请求，协调 DatagramController 、 SatelliteModemInterface 、 SatelliteSessionController 等组件完成卫星通信的完整流程。
核心设计 ：
继承 Handler ，所有请求通过消息队列串行处理
单例模式（ sInstance ）
管理 90+ 种消息类型（CMD_xxx / EVENT_xxx / REQUEST_xxx）
关键接口：
请求开启/关闭卫星模式：requestSatelliteEnabled(boolean enable, boolean enableDemoMode, ...)
发送数据报：sendDatagram(int datagramType, SatelliteDatagram, ...)
获取卫星能力（支持的技术、频段等）：requestSatelliteCapabilities(ResultReceiver)

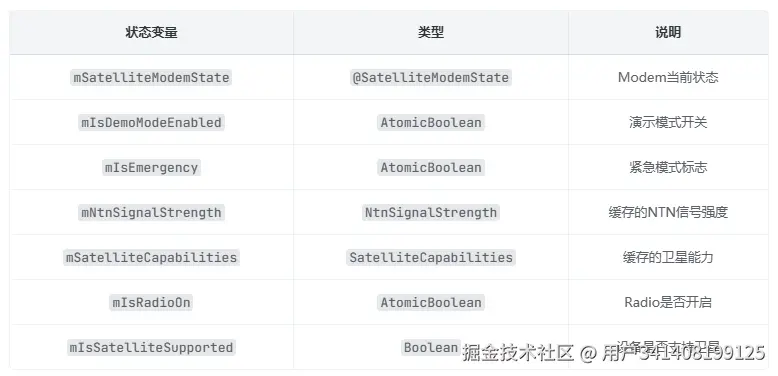

关键状态管理 ：
SatelliteModemInterface.java
职责 ：Framework 与厂商 SatelliteService 之间的 Binder IPC 客户端代理。是 Android 卫星通信架构中的 "翻译官" ，它将 Framework 层的调用转换为 Binder IPC 请求，并将 Modem 的事件回调分发给上层感兴趣的组件。SatelliteModemInterface 通过 ISatellite.aidl 接口与厂商服务通信。
核心机制 ：
1. 服务绑定 ：通过 SatelliteServiceConnection 绑定厂商 SatelliteService
1. 指数退避重连 ： ExponentialBackoff （初始2秒，最大64秒，倍数2）
1. 双监听器 ： VendorListener（真实模式）和 DemoListener （演示模式），通过notifyResultIfExpectedListener() 过滤
1. RegistrantList 模式 ：将 AIDL 回调转换为 Android Registrant 通知模式

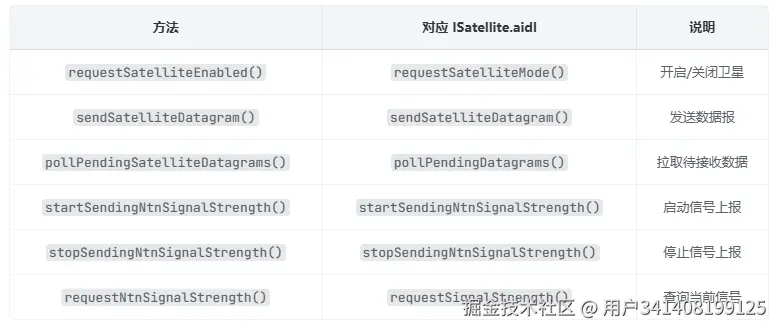

关键方法 ：
bindService流程
┌──────────────┐ ┌───────────────────┐ ┌─────────────────┐ │ AP │ │ SatelliteModem │ │ Satellite │ │ Framework │ │ Interface │ │ Service │ └──────┬───────┘ └─────────┬─────────┘ └────────┬────────┘ │ │ │ │ bindService() │ │ │───────────────────────────│ │ │ │ onServiceConnected() │ │ │<───────────────────────────│ │ │ │ │ │ setSatelliteListener() │ │ │───────────────────────────>│ │ │ ✓ 注册成功 │ │ │ │ │ │onSatelliteServiceConnected() │<──────────────────────────│ │ │ │ │ │ │ ... 正常通信 ... │ │ │<──────────────────────────>│ │ │ │ │ │ onBindingDied() │ │ │<───────────────────────────│ │ │ │ │ │ 启动指数退避重连 │ │ │ unbindService() │ │ │───────────────────────────>│
关键 AIDL 接口调用链路：
SatelliteModemInterface → ISatellite (AIDL) → Vendor SatelliteService → Satellite HAL → Modem
SatelliteSessionController.java
卫星会话状态机，定义了 9 个状态：
┌─────────────┐
│ Unavailable │ ← 设备不支持卫星
└─────────────┘
│
┌─────▼──────┐
│ PowerOff │ ← 卫星关闭
└─────┬──────┘
│ requestSatelliteEnabled(true)
┌─────▼──────┐
│ Enabling │ ← 正在启用
└─────┬──────┘
│ Modem上报CONNECTED
┌─────▼──────┐
│ Connected │ ← 已连接
└──┬───┬───┬─┘
│ │ │
┌────────────┘ │ └────────────┐
▼ ▼ ▼
┌─────────────┐ ┌──────────┐ ┌──────────────┐ │NotConnected │ │ Idle │ │Transferring │ └─────────────┘ └────┬─────┘ └──────────────┘ │ ┌──────▼──────┐ │ Listening │ ← 等待接收 └─────────────┘
关键状态说明 ：
- UnavailableState ：设备不支持卫星
- PowerOffState ：卫星 Modem 关闭，清理资源、解绑 SatelliteGatewayService
- EnablingState ：正在启用卫星，通知 SATELLITE_MODEM_STATE_ENABLING_SATELLITE
- IdleState ：卫星已启用但无数据传输
- TransferringState ：正在传输数据报
- ListeningState ：监听模式，等待传入页面，有超时机制（发送后 180s，接收后 30s）
- NotConnectedState / ConnectedState ：NB-IoT NTN 特有，表示卫星网络连接状态
- DisablingState ：正在关闭卫星
不活动计时器体系 ：
- ESOS 不活动超时 ：默认 600 秒（ KEY_SATELLITE_ROAMING_ESOS_INACTIVITY_TIMEOUT_SEC_INT ）
- P2P SMS 不活动超时 ：默认 180 秒
- 屏幕关闭不活动超时 ：默认 30 秒
- NB-IoT 不活动超时 ：由配置决定
DatagramController / DatagramDispatcher / DatagramReceiver
数据报三件套
- DatagramController.java ： 协调器 ，管理发送/接收状态，维护 mSendDatagramTransferState 和 mReceiveDatagramTransferState
- DatagramDispatcher.java ： 发送引擎 ，基于 Handler 消息机制，维护 mPendingEmergencyDatagramsMap 和 mPendingNonEmergencyDatagramsMap 两个优先级队列，紧急消息优先
- DatagramReceiver.java ： 接收引擎 ，通过 pollPendingSatelliteDatagrams 主动拉取模式获取数据报，并通过 SatelliteDatagramListenerHandler 分发给注册的回调
###### AIDL 接口层 (stub 目录)
ISatellite.aidl - 卫星服务接口
主要方法：
- `setSatelliteListener()` - 注册卫星事件监听器
- `requestSatelliteEnabled()` - 请求启用/禁用卫星
- `requestSatelliteCapabilities()` - 请求卫星能力
- `sendSatelliteDatagram()` - 发送卫星数据报
- `pollPendingSatelliteDatagrams()` - 轮询待接收数据报
- `startSendingSatellitePointingInfo()` - 开始发送指向信息
- `setSatellitePlmn()` - 设置卫星PLMN列表
ISatelliteListener.aidl - 事件回调接口
回调方法：
- onSatelliteDatagramReceived() - 收到卫星数据报
- onSatellitePositionChanged() - 卫星位置变化
- onSatelliteModemStateChanged() - modem状态变化
- onNtnSignalStrengthChanged() - NTN信号强度变化
- onSatelliteCapabilitiesChanged() - 卫星能力变化
###### Vendor Service 层
Vendor Service 层 是指 OEM 厂商在 vendor 分区实现的服务层 ，这些服务由厂商编写，运行在厂商自己的进程中，通过 AIDL 与 AOSP Framework 通信。j
SatelliteImplBase.java
SatelliteService 是 Android 系统服务基类 ，作为卫星服务的入口点被 Framework 绑定。
Framework 通过 Intent Action ( android.telephony.satellite.SatelliteService ) 绑定到此服务：
public static final String SERVICE_INTERFACE = "android.telephony.satellite.SatelliteService";
当 Framework 绑定时，返回 SatelliteImplBase 的 Binder，这样 Framework 就能通过 AIDL 调用卫星服务的方法。
@Override public IBinder onBind(Intent intent) { if (SERVICE_INTERFACE.equals(intent.getAction())) { return new SatelliteImplBase(Runnable::run).getBinder(); } return null; }
OEM 厂商需要：
1. 创建一个继承 SatelliteService 或 SatelliteImplBase 的 Service
1. 在 AndroidManifest.xml 中注册，声明 BIND_SATELLITE_SERVICE 权限
1. 配置为 config_satellite_service_package 的默认值
SatelliteImplBase.java
SatelliteImplBase 是卫星服务的 抽象基类 ，为 OEM 厂商提供了实现卫星功能的框架。
SatelliteService (android.app.Service) ↓ extends SatelliteImplBase (核心实现类) ↓ OEM 厂商实现类 (继承并重写所有 stub 方法)
SatelliteImplBase 是 Framework 提供的桩实现 ，OEM 厂商通过继承并实现这些空方法来接入自己的卫星通信能力。这是 Android 卫星服务架构的 核心抽象层
###### HAL抽象层
基于现有Radio HAL，用于底层通信。卫星通信的特殊指令集通过扩展RIL实现
