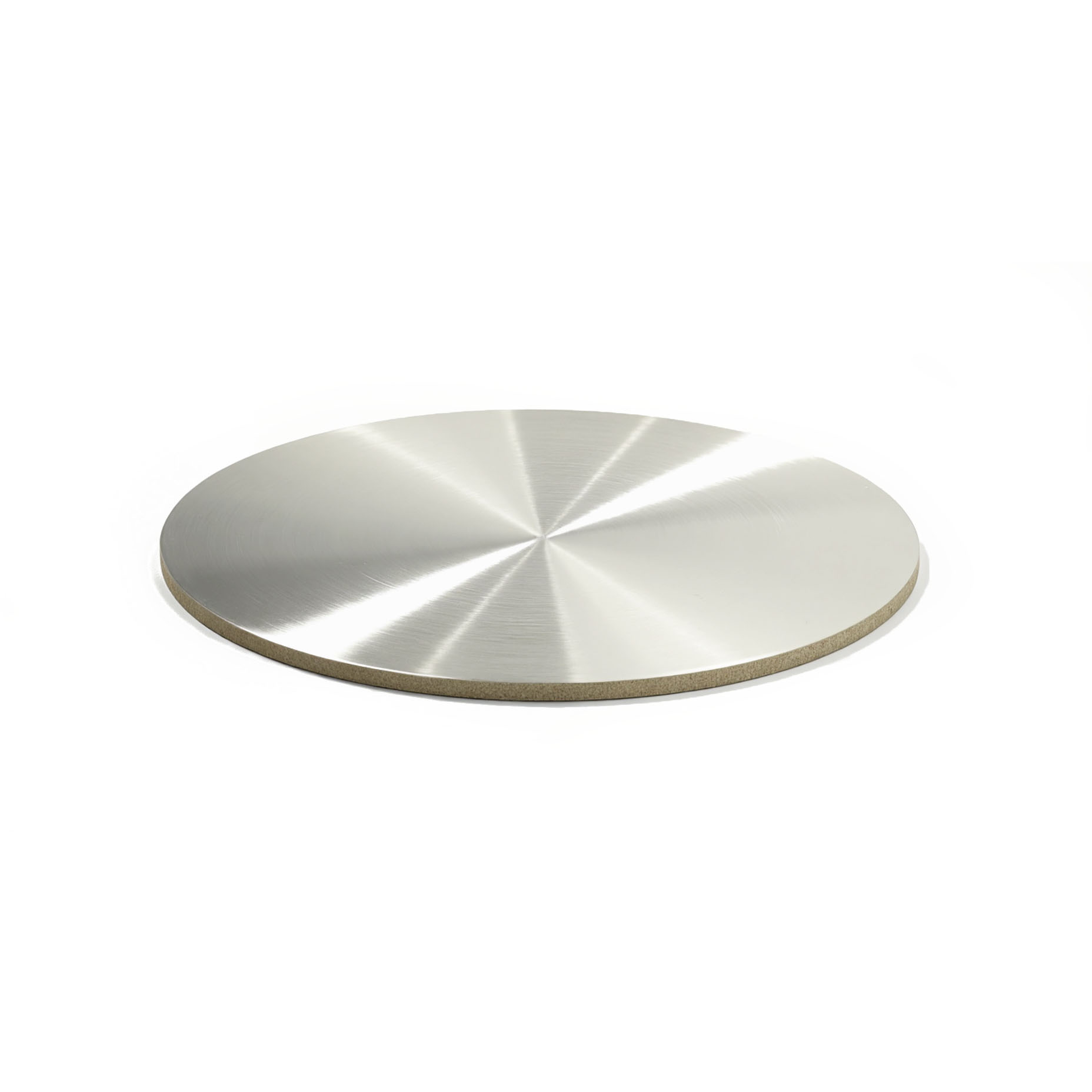

在材料科学、电子工程、半导体及航天科研领域，高纯银靶材凭借优异的导电、导热及光学性能，成为多个行业的优选贵金属靶材。其兼具良好的物理化学特性与性价比，应用场景覆盖多个科研与产业方向，适配从基础材料研究到高端器件研发的各类需求。科研从业者、实验人员及相关专业学生系统了解高纯银靶材的核心特性、首选应用行业及生产定制要点，能为实验设计与材料选型提供有效参考。
一、高纯银靶材核心特性
高纯银靶材的优势源于银本身的固有特性，经专业制备工艺处理后，性能更贴合各行业严苛要求。银的电导率为6.3×10⁷ S/m，热导率为429 W/m·K，均处于金属材料前列，溅射过程中可保持稳定的导电导热性能，减少温度过高导致的靶材损耗。银具有良好的延展性与加工性能，可通过多种制备工艺加工成不同规格靶材，满足平面靶、异形靶等各类应用需求。
高纯银靶材的纯度、致密度及表面质量直接决定其应用适配性。常规科研与产业场景中，纯度通常不低于4N（99.99%），半导体及高端光学科研领域需达到5N（99.999%）以上。致密度需达到98%以上，确保溅射速率稳定，减少颗粒产生以避免影响薄膜质量。表面粗糙度方面，普通应用场景要求小于2μm，半导体行业需控制在0.5μm以下，表面平整度小于0.3mm，保障靶材装配性能与溅射效果。
银的熔点为961.78℃，密度10.5g/cm³，相较于金、铂等贵金属，熔点较低且制备能耗可控，密度适中便于加工与装配。纯银易硫化、强度较低，通过合金化处理（添加铜、钯等元素）可改善其耐磨、抗氧化性能，进一步拓展应用场景，这也是科研与产业中银合金靶材的常用优化方式。
二、高纯银靶材首选应用行业及场景
高纯银靶材的首选应用行业，均与其核心特性高度匹配，主要集中在光学、建筑节能、航天热控、电子半导体及传感器等领域，不同行业对其性能要求各有侧重，适配特定应用需求。
（一）远红外光学科研与相关产业
远红外光学科研及相关产业中，高纯银靶材是制备高反射膜的优选材料，尤其在8μm–14μm远红外波段表现突出。该波段内，银膜反射率可达98%–99.5%，优于铝、金、铜等金属靶材制备的薄膜，广泛应用于远红外激光高反镜、红外成像系统、热成像及测温设备的研发与生产。
中远红外激光系统中，高纯银靶材制备的激光腔高反膜损耗低、带宽宽，能提升激光系统稳定性，适配激光实验与相关器件研发。红外衰减片制备中，高纯银靶材同样是优选，可实现红外波段中性密度衰减与热功率衰减，满足高端光学实验需求。
（二）建筑节能与汽车玻璃镀膜行业
建筑节能材料领域，高纯银靶材是Low-E节能玻璃镀膜的核心优选材料。银膜具备可见光高透、红外高反的特性，可有效反射太阳热辐射、降低建筑能耗，广泛应用于建筑节能玻璃、幕墙玻璃、汽车节能隔热玻璃的研发与生产。科研人员通过优化高纯银靶材的溅射工艺，可调整薄膜光学性能，适配不同地区节能需求。
（三）航天热控领域
航天热控领域中，高纯银靶材制备的热控膜是卫星、空间飞行器热控系统的优选材料。其高反射特性可实现红外辐射制冷，保障设备在太空环境中的温度稳定，适配空间光学科研、航天器件研发等场景，包括红外辐射制冷系统、航天光学热控高反膜的制备。
（四）太阳能光热与光伏领域
太阳能光热、光伏领域中，高纯银靶材制备的反射膜是优选材料。其对太阳能热量的高反射特性可提升能量利用效率，适配太阳能集热器、光热发电系统的研发与生产，同时可用于光伏背板高反膜制备，为新能源材料研究与产业应用提供支撑。
（五）电子与半导体科研领域
电子科研领域中，高纯银靶材凭借优异的导电性，常用于精密电阻器、电接触材料、电子浆料等相关实验，尤其适配柔性电子、微电子互连等研究方向。纯银导电性优良但强度低、不耐磨，科研中常制备银合金靶材（如AgCu、AgPd合金）优化性能，其中AgCu合金靶材结合银的导电性与铜的机械稳定性，在电子封装、导电层制备等实验中应用广泛。
半导体科研领域对高纯银靶材纯度要求较高，通常需达到5N以上，表面粗糙度控制在0.5μm以下。其制备的薄膜可用于半导体器件的导电互连、电极材料等实验，稳定的溅射速率与良好的成膜性，能保障器件性能稳定，助力半导体材料与器件研发创新。
（六）其他优选应用场景
传感器科研领域，高纯银靶材可用于制备气敏传感器、电传感器的电极薄膜，良好的导电性与化学稳定性能提升传感器响应特性与稳定性，助力传感器性能优化实验。扫描电镜（SEM）样品制备中，高纯银靶材可用于辅助镀膜，通过溅射银膜消除样品表面电荷积累、提升观察清晰度，适配生物样品、非导电材料等观测实验。
三、高纯银靶材制备工艺与生产定制
高纯银靶材的制备工艺主要分为熔融铸造法和粉末冶金法，两种工艺适配不同场景，可根据应用需求选择。熔融铸造法流程包括铸锭、成型、热处理、精密机械加工、背板结合、检测等环节，通过感应电溶解、电子束熔炼等方式制备铸锭，经锻造、轧制等成型工艺及均质化热处理，确保靶材成分均匀与性能稳定，最终通过精密加工控制表面质量与尺寸精度。
粉末冶金法适用于纯度要求较高、成分复杂的高纯银靶材制备，流程包括金属粉末筛选混合、热压或热等静压成型、成型加工、热处理、精密加工及检测等，可有效控制靶材致密度与晶粒尺寸，适配半导体、高端光学等领域的严苛要求。高纯银靶材制备过程中，需严格控制纯度、致密度、晶粒度及结晶取向，优化热处理与加工工艺，确保性能符合应用需求。
科研与产业应用中，高纯银靶材的规格、纯度、成分常需根据具体方案定制，不同场景对靶材尺寸、形状、性能参数要求差异较大。北京研邦新材料科技有限公司可提供高纯银靶材定制服务，依托专业制备工艺与质量控制体系，根据需求调整靶材纯度、规格及性能参数，满足不同应用场景适配需求。
四、高纯银靶材科研选型要点
科研人员选择高纯银靶材时，需结合实验目的、设备参数及性能需求综合考量，避免选型不当影响实验结果。需明确实验所需纯度等级，常规科研可选择4N纯度，半导体、高端光学等精密科研需选择5N及以上纯度，确保杂质含量符合要求。
需根据溅射设备型号选择适配的靶材直径与厚度，通常靶材直径需大于基板20%，厚度公差控制在±0.05mm，保障装配与溅射效果。表面质量需结合薄膜要求选择，高端精密实验优先选择表面粗糙度小于0.5μm、平整度小于0.3mm的靶材。
需结合实验需求选择纯银靶材或银合金靶材：纯银靶材适合对导电性、导热性要求较高的实验，如电子互连、光学高反膜制备；银合金靶材适合需提升硬度、耐磨性、抗氧化性的实验，如传感器电极、电接触材料研发，可通过调整合金成分比例优化性能。
选择靶材生产厂家时，需关注其质量控制体系与定制能力，确保靶材性能稳定、批次一致，贴合科研实验可重复性要求。
