A13卫通关键实现Android 13卫星通信关键仓库以及关键实现，包括关键类、主要接口、关键功能实现、类之间的调用关系

Android 13代码仓库：

仓库名	路径	文件
RIL	vendor/cnt/RilXW	packages/service/XwosTeleService/src/com/starkylin/xwos/teleservice/TeleLocationService.java
platform/vendor/xwos
platform/frameworks/base		telephony/java/com/android/internal/telephony/XWRadioConstants.java
device/sprd
platform/packages/apps/Settings		src_starkylin/com/starkylin/settings/deviceinfo/ProcessorInfoPreferenceController.java
platform/packages/services/Telephony

frameworks\base\telephony

一、概览

项目	信息
文件夹路径	`y:\build\ssd-1\tanzhoumei\code\frameworks\base\telephony`
卫星通信相关文件总数	7 个（含 AIDL/Java）
卫星通信相关类/接口总数	11 个
分类统计	API 类 1 / 数据模型类 1 / 常量定义接口 1 / AIDL 回调接口 5 / AIDL 服务接口 1 / 内部接口/类 2

说明：本目录下不存在标准 AOSP 的 satellite/ 子包，卫星通信功能以 XWOS（星网卫星 操作系统 ）定制扩展的形式实现，代码集中在 xwos 子包和 XWRadioConstants 接口中，并通过 TelephonyManager 和 ITelephony.aidl 暴露接口。

二、详细清单

类/接口名	类型	文件路径	核心职责	稳定性注解
`android.telephony.xwos.CallState`	class (Parcelable)	`java/android/telephony/xwos/CallState.java`	XWOS 卫星通话状态数据结构，承载通话 ID、方向、状态、模式等	`@hide`
`android.telephony.xwos.CallState`	AIDL parcelable	`java/android/telephony/xwos/CallState.aidl`	CallState 的 AIDL 序列化声明	无
`com.android.internal.telephony.xwos.ICallStateListener`	AIDL interface (oneway)	`java/com/android/internal/telephony/xwos/ICallStateListener.aidl`	卫星通话状态变化的跨进程回调接口	`@hide`
`com.android.internal.telephony.XWRadioConstants`	interface	`java/com/android/internal/telephony/XWRadioConstants.java`	XW 卫星通信全部常量定义（CP 状态、RIL 请求码、自定义请求 ID、事件 ID 等）	`@hide`
`com.android.internal.telephony.ITelephony` (XW 部分)	AIDL interface	`java/com/android/internal/telephony/ITelephony.aidl`	Telephony 服务的 Binder 接口，包含 16 个 XW 卫星相关方法	`@hide`
`com.android.internal.telephony.IIntegerConsumer`	AIDL interface (oneway)	`java/com/android/internal/telephony/IIntegerConsumer.aidl`	异步返回整数结果的跨进程回调	`@hide`
`com.android.internal.telephony.IBooleanConsumer`	AIDL interface (oneway)	`java/com/android/internal/telephony/IBooleanConsumer.aidl`	异步返回布尔结果的跨进程回调	`@hide`
`com.android.internal.telephony.IBiIntegerConsumer`	AIDL interface (oneway)	`java/com/android/internal/telephony/IBiIntegerConsumer.aidl`	异步返回双整数结果的跨进程回调	`@hide`
`com.android.internal.telephony.ICustomRequestCallback`	AIDL interface (oneway)	`java/com/android/internal/telephony/ICustomRequestCallback.aidl`	自定义卫星功能请求的异步结果回调	`@hide`
`com.android.internal.telephony.ICustomEventListener`	AIDL interface (oneway)	`java/com/android/internal/telephony/ICustomEventListener.aidl`	卫星自定义事件（如网络注册、预警上报等）的监听回调	`@hide`
`TelephonyManager` (XWOS 扩展部分)	class (内部含 2 个 interface + 2 个内部类)	`java/android/telephony/TelephonyManager.java` L17086-L17844	卫星通信公开 API 入口，封装所有 XW 卫星操作方法	全部 `@hide`

三、核心类/接口详解

3.1 公开 API 层 — TelephonyManager XWOS 扩展

类名：`android.telephony.TelephonyManager`（XWOS 扩展部分）

继承关系：无特殊继承（TelephonyManager 本身继承自 Object）
关键成员：

成员	类型	说明
`sXwCallStateListeners`	`ConcurrentHashMap<XwCallStateListener, ICallStateListener>`	通话状态监听器注册表
`sCustomEventListeners`	`HashMap<CustomEventListener, ICustomEventListener>`	自定义事件监听器注册表
`KEY_SECTF_XW_HANDLE`	`String` 常量	安全卡状态异步结果 Key
`KEY_POSTIME_XW_HANDLE`	`String` 常量	位置时间异步结果 Key
`KEY_EXECUTE_STUN_XW_HANDLE`	`String` 常量	摇晕操作异步结果 Key
`KEY_EXECUTE_KILL_XW_HANDLE`	`String` 常量	摇毙操作异步结果 Key

关键方法：

方法	功能说明
`getRadioSlotIdXw(Executor, Consumer<Integer>)`	获取 XW 卫星模块的 Slot ID
`setRadioPowerXw(boolean, Executor, Consumer<Boolean>)`	开启/关闭卫星 CP 电源
`getRadioPowerStateXw()`	获取卫星 CP 电源状态（同步）
`setCommunicationTypeXw(int, Executor, Consumer<Boolean>)`	设置高低轨类型（`XW_SATELLITE_S` 高轨 / `XW_SATELLITE_L` 低轨）
`getCommunicationTypeXw(Executor, Consumer<Integer>)`	获取当前高低轨类型
`setUsbDebuggingTypeXw(int, Executor, Consumer<Boolean>)`	设置 USB 调试模式（AP/CP）
`getUsbDebuggingTypeXw(Executor, Consumer<Integer>)`	获取 USB 调试模式
`getSectfXw()` / `getSectfXwAsync(...)`	获取安全卡状态
`getPostimeXwAsync(int, Executor, OutcomeReceiver)`	获取卫星位置与时间信息
`setPostimeXwAsync(int, String, Executor, OutcomeReceiver)`	设置卫星位置与时间信息
`getPowerStateXwAsync(int, Executor, OutcomeReceiver)`	获取卫星终端电源状态
`executeStunXwAsync(int, int, int, Executor, OutcomeReceiver)`	执行摇晕操作（功率控制）
`executeKillXwAsync(int, Executor, OutcomeReceiver)`	执行摇毙操作
`customRequest(int, byte[], Executor, CustomRequestCallback)`	发送自定义卫星功能请求（通用扩展接口）
`registerForCustomEventListener(Handler, CustomEventListener)`	注册卫星自定义事件监听
`unregisterForCustomEventListener(CustomEventListener)`	注销卫星自定义事件监听
`dialXw(String, int, int, Executor, Consumer<Integer>)`	卫星拨号接口（号码、语音类型、编码速率）
`registerCallStateListener(Executor, XwCallStateListener)`	注册卫星通话状态监听
`unregisterCallStateListener(XwCallStateListener)`	注销卫星通话状态监听
`setCarrierMode(int, Executor, Consumer<Integer>)`	设置窄带终端载波模式
`getCarrierMode(Executor, BiConsumer<Integer, Integer>)`	获取窄带终端载波模式
`getSatellitePhoneId()`	获取卫星 Phone ID（默认为 `getPhoneCount() - 1`）
`isSatellitePhoneId(int)`	判断给定 phoneId 是否为卫星 Phone

内部接口/类：

名称	类型	说明
`XwCallStateListener`	interface	卫星通话状态变化监听器，回调 `onCallStateChanged(CallState)`
`XwCallStateListenerWrapper`	class	将 `XwCallStateListener` 包装为 `ICallStateListener.Stub` 的 Binder 适配器
`CustomRequestCallback`	interface	自定义请求结果回调，`onResult(int errorno, int result, byte[] extrasData)`
`CustomEventListener`	interface	自定义事件监听器，`onEvent(int event, byte[] extrasData)`
`CustomEventListenerWrapper`	class	将 `CustomEventListener` 包装为 `ICustomEventListener.Stub` 的 Binder 适配器

交互对象：通过 ITelephony AIDL 接口（Binder）与 Telephony 服务进程通信；使用 IIntegerConsumer、IBooleanConsumer、IBiIntegerConsumer、ICustomRequestCallback、ICallStateListener、ICustomEventListener 等 AIDL 回调接口接收异步结果。

3.2 数据模型层 — CallState

类名：`android.telephony.xwos.CallState`

继承关系：实现 Parcelable 接口
关键成员：

字段	类型	说明
`id`	`int`	通话 ID
`dir`	`int`	呼叫方向（呼入/呼出）
`stat`	`int`	通话状态
`mode`	`int`	通话模式
`mpty`	`int`	是否多方通话
`number`	`String`	电话号码
`num_type`	`int`	号码类型
`rate`	`int`	编码速率

关键方法：
- writeToParcel(Parcel, int) — 序列化
- describeContents() — Parcelable 描述
- equals(Object) / hashCode() — 对象比较
- toString() — 调试输出
交互对象：被 ICallStateListener.aidl 作为回调参数传递，被 TelephonyManager.XwCallStateListener 消费。

3.3 常量定义层 — XWRadioConstants

接口名：`com.android.internal.telephony.XWRadioConstants`

继承关系：无（纯常量接口）
关键常量分组：

分组	常量数量	说明
CP 状态	7	`XW_RADIO_STATE_UNAVAILABLE` ~ `XW_RADIO_STATE_CONNECED`
USB 切换类型	2	`XW_USB_AP` / `XW_USB_CP`
高低轨类型	2	`XW_SATELLITE_S`（高轨）/ `XW_SATELLITE_L`（低轨）
XW Message codes	34	CMD/EVENT 命令码（`CMD_EVENT_BASE = 10000`）
RIL XW Request	18	RIL 请求码（`RIL_XW_REQUEST_BASE = 80000`）
RIL XW Unsolicited	5	RIL 主动上报码（`RIL_XW_UNSOL_RESPONSE_BASE = 90000`）
Custom Request SET	41	自定义设置请求 ID（`CUSTOM_REQUEST_SET_BASE = 0`）
Custom Request GET	57	自定义查询请求 ID（`CUSTOM_REQUEST_GET_BASE = 100`）
Custom Request DATA	6	数据获取请求 ID（`CUSTOM_REQUEST_DATA_BASE = 0x100000`）
Custom Request HH	3	HH 项目专用请求 ID（`CUSTOM_REQUEST_HH_BASE = 0x200000`）

交互对象：被 TelephonyManager 静态导入（import static XWRadioConstants.*），作为所有 XW 方法的参数/返回值常量来源。

3.4 AIDL 回调接口层

接口名：`com.android.internal.telephony.xwos.ICallStateListener`

类型：AIDL oneway interface
关键方法：void onCallStateChanged(in @nullable CallState callState) — 通话状态变化时由服务端回调
交互对象：由 TelephonyManager.XwCallStateListenerWrapper 实现 Stub，通过 ITelephony.registerCallStateListener() 注册到服务端

接口名：`com.android.internal.telephony.ICustomRequestCallback`

类型：AIDL oneway interface
关键方法：void onResult(int errorno, int result, in @nullable byte[] extrasData) — 自定义请求完成时回调
交互对象：由 TelephonyManager 内部匿名类实现 Stub，通过 ITelephony.customRequest() 传递

接口名：`com.android.internal.telephony.ICustomEventListener`

类型：AIDL oneway interface
关键方法：void onEvent(int event, in @nullable byte[] extrasData) — 自定义事件上报时回调
交互对象：由 TelephonyManager.CustomEventListenerWrapper 实现 Stub，通过 ITelephony.addCustomEventChanged() 注册

接口名：`IIntegerConsumer` / `IBooleanConsumer` / `IBiIntegerConsumer`

类型：AIDL oneway interface（通用异步回调）
关键方法：accept(int) / accept(boolean) / accept(int, int) — 分别返回单整数、布尔值、双整数结果
交互对象：被 TelephonyManager 中大量 XW 方法用作异步回调包装

3.5 AIDL 服务接口层 — ITelephony (XW 部分)

接口名：`com.android.internal.telephony.ITelephony`（XW 卫星方法部分）

类型：AIDL interface
关键方法（共 16 个 XW 相关）：

方法	说明
`getRadioSlotIdXw(IIntegerConsumer)`	获取卫星 Slot ID
`setRadioPowerXw(boolean, IBooleanConsumer)`	设置卫星 CP 电源
`getRadioPowerStateXw()`	获取卫星 CP 电源状态（同步）
`setCommunicationTypeXw(int, IBooleanConsumer)`	设置高低轨类型
`getCommunicationTypeXw(IIntegerConsumer)`	获取高低轨类型
`setUsbDebuggingTypeXw(int, IBooleanConsumer)`	设置 USB 调试模式
`getUsbDebuggingTypeXw(IIntegerConsumer)`	获取 USB 调试模式
`getSectfXw()`	获取安全卡状态（同步）
`getSectfXwAsync(ResultReceiver)`	获取安全卡状态（异步）
`getPostimeXwAsync(int, ResultReceiver)`	获取位置时间
`setPostimeXwAsync(int, String, ResultReceiver)`	设置位置时间
`getPowerStateXwAsync(int, ResultReceiver)`	获取电源状态
`executeStunXwAsync(int, int, int, ResultReceiver)`	执行摇晕
`executeKillXwAsync(int, ResultReceiver)`	执行摇毙
`customRequest(int, byte[], ICustomRequestCallback)`	自定义功能请求
`addCustomEventChanged(ICustomEventListener)` / `removeCustomEventChanged(ICustomEventListener)`	注册/注销自定义事件
`dialXw(String, int, int, IIntegerConsumer)`	卫星拨号
`registerCallStateListener(ICallStateListener)` / `unregisterCallStateListener(ICallStateListener)`	注册/注销通话状态监听
`setCarrierMode(int, IIntegerConsumer)` / `getCarrierMode(IBiIntegerConsumer)`	设置/获取载波模式

交互对象：由 PhoneInterfaceService（不在本目录）实现，TelephonyManager 通过 getITelephony() 获取代理调用。

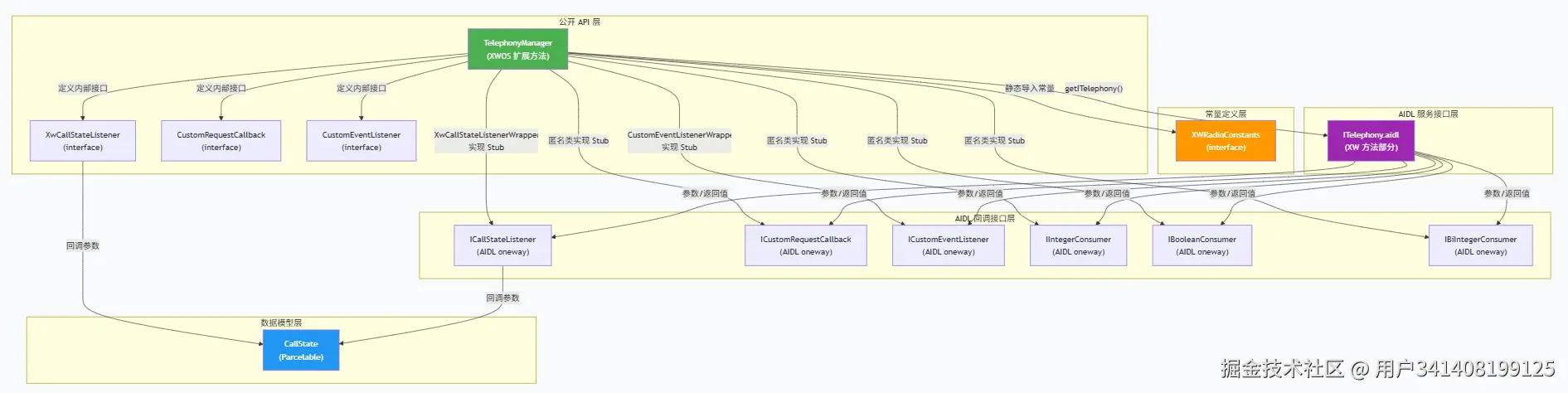

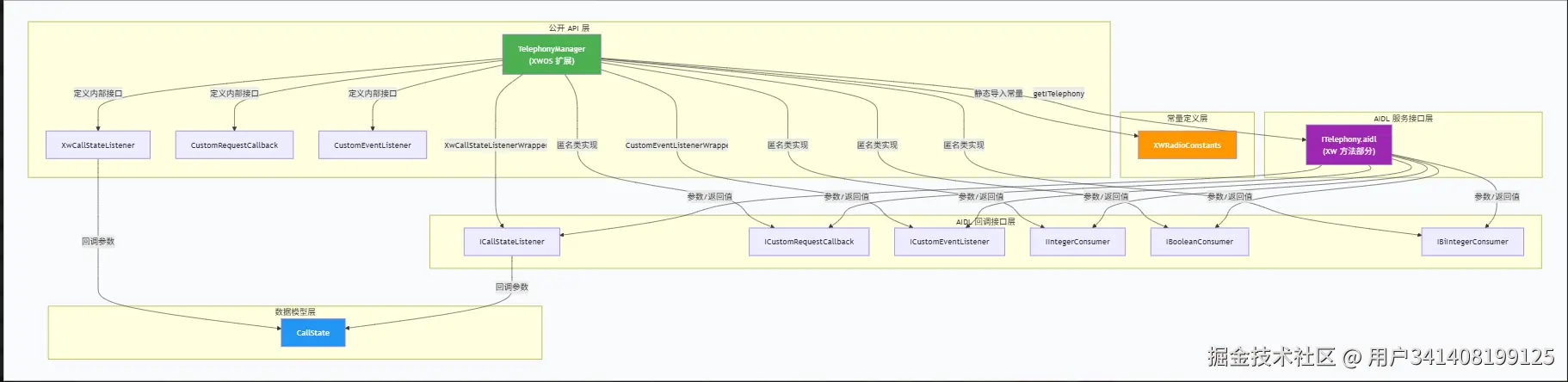

四、依赖关系图

graph TD
    subgraph "公开 API 层"
        TM["TelephonyManager<br/>(XWOS 扩展方法)"]
        XCSL["XwCallStateListener<br/>(interface)"]
        CRCB["CustomRequestCallback<br/>(interface)"]
        CEL["CustomEventListener<br/>(interface)"]
    end

    subgraph "数据模型层"
        CS["CallState<br/>(Parcelable)"]
    end

    subgraph "常量定义层"
        XWRC["XWRadioConstants<br/>(interface)"]
    end

    subgraph "AIDL 回调接口层"
        ICSL["ICallStateListener<br/>(AIDL oneway)"]
        ICRC["ICustomRequestCallback<br/>(AIDL oneway)"]
        ICEL["ICustomEventListener<br/>(AIDL oneway)"]
        IIC["IIntegerConsumer<br/>(AIDL oneway)"]
        IBC["IBooleanConsumer<br/>(AIDL oneway)"]
        IBIC["IBiIntegerConsumer<br/>(AIDL oneway)"]
    end

    subgraph "AIDL 服务接口层"
        IT["ITelephony.aidl<br/>(XW 方法部分)"]
    end

    TM -->|"静态导入常量"| XWRC
    TM -->|"getITelephony()"| IT
    TM -->|"定义内部接口"| XCSL
    TM -->|"定义内部接口"| CRCB
    TM -->|"定义内部接口"| CEL
    TM -->|"XwCallStateListenerWrapper<br/>实现 Stub"| ICSL
    TM -->|"匿名类实现 Stub"| ICRC
    TM -->|"CustomEventListenerWrapper<br/>实现 Stub"| ICEL
    TM -->|"匿名类实现 Stub"| IIC
    TM -->|"匿名类实现 Stub"| IBC
    TM -->|"匿名类实现 Stub"| IBIC

    XCSL -->|"回调参数"| CS
    ICSL -->|"回调参数"| CS
    IT -->|"参数/返回值"| ICSL
    IT -->|"参数/返回值"| ICRC
    IT -->|"参数/返回值"| ICEL
    IT -->|"参数/返回值"| IIC
    IT -->|"参数/返回值"| IBC
    IT -->|"参数/返回值"| IBIC

    style TM fill:#4CAF50,color:#fff
    style CS fill:#2196F3,color:#fff
    style XWRC fill:#FF9800,color:#fff
    style IT fill:#9C27B0,color:#fff

暂时无法在飞书文档外展示此内容

调用流程说明：

应用层调用 TelephonyManager 的 XW 方法（如 dialXw()）
TelephonyManager 通过 getITelephony() 获取 ITelephony Binder 代理
调用 ITelephony.aidl 中定义的对应方法（如 dialXw()），传入 AIDL 回调接口（如 IIntegerConsumer）
Telephony 服务端（PhoneInterfaceService）接收请求，转发至 RIL 层
RIL 层通过 RIL_XW_REQUEST_* 常量与卫星 CP 通信
结果通过 AIDL 回调接口异步返回给 TelephonyManager
TelephonyManager 通过 Executor 切换线程，调用应用层注册的回调

五、总结与建议

当前覆盖的卫星通信功能范围

本目录下的 XWOS 卫星通信代码覆盖了以下功能领域：

功能领域	覆盖情况	对应方法/常量
卫星电源管理	✅ 完整	`setRadioPowerXw`, `getRadioPowerStateXw`, `getPowerStateXwAsync`
高低轨切换	✅ 完整	`setCommunicationTypeXw`, `getCommunicationTypeXw`
卫星语音通话	✅ 完整	`dialXw`, `registerCallStateListener`, `CallState`
USB 调试模式	✅ 完整	`setUsbDebuggingTypeXw`, `getUsbDebuggingTypeXw`
安全模块	✅ 完整	`getSectfXw`, `getSectfXwAsync`
位置与时间	✅ 完整	`getPostimeXwAsync`, `setPostimeXwAsync`
功率控制（摇晕/摇毙）	✅ 完整	`executeStunXwAsync`, `executeKillXwAsync`
自定义扩展请求	✅ 完整	`customRequest`, `ICustomRequestCallback`, `ICustomEventListener`
载波模式	✅ 完整	`setCarrierMode`, `getCarrierMode`
卫星网络注册	✅ 通过 customRequest	`CUSTOM_REQUEST_SET_CREGXW` / `CUSTOM_REQUEST_GET_CREGXW`
卫星 QoS	✅ 通过 customRequest	`CUSTOM_REQUEST_SET_CQOSXW` / `CUSTOM_REQUEST_GET_CQOSXW`
导航增强	✅ 通过 customRequest	`CUSTOM_REQUEST_SET_SSRINFOXW` / `CUSTOM_REQUEST_GET_SSRMODEXW`
星历信息	✅ 通过 customRequest	`CUSTOM_REQUEST_SET_EPHEMXW` / `CUSTOM_REQUEST_GET_EPHEMXW`
物联网数据传输	✅ 通过 customRequest	`CUSTOM_REQUEST_SET_IOTULDATAXW` / `CUSTOM_REQUEST_GET_IOTDLDATAXW`
窄带终端	✅ 通过 customRequest	`CUSTOM_REQUEST_SET_CARRIERMODEXW` / `CUSTOM_REQUEST_SET_REGIONXW`
宽带终端	✅ 通过 customRequest	`CUSTOM_REQUEST_SET_DUDIAXW` / `CUSTOM_REQUEST_SET_ANTOTAXW`

明显缺失的功能或接口

无独立卫星 API 管理类：标准 AOSP 提供了 SatelliteManager 作为卫星通信的统一入口，本代码库将所有卫星功能直接挂在 TelephonyManager 上，缺乏模块化隔离。如果后续 AOSP 升级引入标准 SatelliteManager，将产生冲突。
无卫星数据业务 API：当前仅有语音通话（dialXw）和数据传输（通过 customRequest 的物联网数据包），缺少标准化的卫星数据连接（Data Call）管理接口，如卫星数据会话的建立、断开、状态查询等。
无卫星短信 API：缺少卫星 SMS 收发接口，SmsManager 中未发现 XW 扩展。
无卫星紧急呼叫标识：dialXw 未区分普通呼叫与紧急呼叫，缺少紧急呼叫优先级处理机制。
缺少卫星信号强度/状态公开 API：虽然有 CUSTOM_REQUEST_RSSI/CUSTOM_REQUEST_SNR 等常量，但没有封装为独立的信号强度查询 API（类似 CellSignalStrength 体系）。
CallState 字段全部为 int 缺少枚举定义：dir、stat、mode 等字段均为裸 int，缺少 @IntDef 注解或枚举类来约束合法值，容易导致调用方传入错误值。
所有接口均标记 @hide：没有任何公开 SDK 接口，第三方应用无法直接使用卫星功能。

代码质量/注释完整度评价

维度	评价	说明
注释完整度	⭐⭐⭐ 中等	方法有中文注释说明用途和参数，但缺少 Javadoc 标准格式（`@param`/`@return`），`CallState` 字段缺少值域说明
代码规范	⭐⭐ 偏低	方法命名不统一（部分用 `Xw` 后缀，部分用 `XwAsync` 后缀）；`getSectfXw()` 同步方法与异步方法混用不同返回模式（`int` vs `ResultReceiver` vs `IIntegerConsumer`）；`customRequest` 使用裸 `byte[]` 传递数据，缺乏类型安全
错误处理	⭐⭐ 偏低	大部分方法仅 `catch RemoteException` 后打日志，未向调用方传递错误；`setPostimeXwAsync` 的 catch 日志写的是 `getPostimeXwAsync`（复制粘贴错误）
线程安全	⭐⭐⭐ 中等	监听器注册表使用了 `ConcurrentHashMap`/`synchronized`，但 `sCustomEventListeners` 使用普通 `HashMap` + `synchronized` 而非 `ConcurrentHashMap`，与 `sXwCallStateListeners` 风格不一致
Binder 生命周期	⭐⭐⭐ 中等	`registerCallStateListener` 中添加了 `linkToDeath` 处理，但 `registerForCustomEventListener` 未添加死亡通知清理

packages\services\Telephony

一、概览

项目	内容
文件夹路径	`y:\build\ssd-1\tanzhoumei\code\packages\services\Telephony`
源码文件总数	约 120+ 个 `.java` 文件（`src/` 目录下）
卫星通信相关类/接口总数	1 个核心类 + 5 个外部依赖接口/常量类（定义在 `com.android.internal.telephony` 包中，不在本文件夹内）
分类统计	API 类: 1 / 服务类: 1 / 数据类: 0 / HAL 类: 0 / 回调类: 0（内部） / 其他: 5（外部依赖）

重要说明

本文件夹（packages/services/Telephony）是 AOSP 中 Telephony Phone 应用的实现，并非卫星通信框架的核心目录。卫星通信的框架层代码通常位于 frameworks/base/telephony/java/android/telephony/satellite/ 和 frameworks/opt/telephony/src/java/com/android/internal/telephony/satellite/ 中。

本文件夹中的卫星通信功能体现为 UNISOC（展锐）自定义的"星网"（XW）卫星通信扩展，全部集中在 PhoneInterfaceManager.java 一个文件中，通过 ITelephony AIDL 接口对外暴露。

二、详细清单

2.1 本文件夹内的卫星通信相关类

类/接口名	类型	文件路径	核心职责	稳定性注解
`PhoneInterfaceManager`	class (extends ITelephony.Stub)	`src/com/android/phone/PhoneInterfaceManager.java`	Telephony 服务的 Binder 实现，包含所有卫星通信(XW)相关 API 的服务端实现	@hide（内部系统类）

2.2 本文件夹内卫星通信相关的内部组件（PhoneInterfaceManager 内部）

组件名	类型	所在行号	核心职责	稳定性注解
`XWRadioState`	成员变量 (int)	L420	卫星通信射频状态追踪	private
`mXWSlotId`	成员变量 (int)	L421	卫星通信卡槽 ID	private
`mIsXWRadioState`	成员变量 (boolean)	L422	卫星通信射频连接状态标志	private
`mXwRadioReceiver`	内部 BroadcastReceiver	L12334	监听卫星通信射频状态变化广播	private

2.3 外部依赖的卫星通信相关接口/类（不在本文件夹内，但被本文件夹引用）

类/接口名	类型	所属包	核心职责	稳定性注解
`XWRadioConstants`	常量类	`com.android.internal.telephony`	定义 XW 卫星通信相关常量（如 `XW_RADIO_STATE_CLOSED`、`XW_RADIO_STATE_CONNECTING`、`XW_RADIO_STATE_CONNECED`、`XW_RADIO_STATE_UNAVAILABLE`、CMD_* 命令常量等）	@hide
`ICallStateListener`	AIDL interface	`com.android.internal.telephony.xwos`	卫星通信通话状态监听回调接口	@hide
`ICustomEventListener`	AIDL interface	`com.android.internal.telephony`	卫星通信自定义事件监听回调接口	@hide
`ICustomRequestCallback`	AIDL interface	`com.android.internal.telephony`	卫星通信自定义请求结果回调接口	@hide
`CustomResponse`	数据类	`com.android.internal.telephony`	卫星通信自定义请求响应数据模型	@hide

2.4 字符串资源

资源名	值	文件路径
`satellite_communication`	"Satellite communication"	`res/values/strings.xml`
`satellite_communication_data_connected`	"The satellite communication data link has been successfully established."	`res/values/strings.xml`
`satellite_communication_data_connecting`	"The satellite communication link is abnormal and is currently undergoing automatic recovery. Please wait."	`res/values/strings.xml`

三、核心类/接口详解

3.1 服务实现层 — PhoneInterfaceManager

类名：`com.android.phone.PhoneInterfaceManager`

继承关系：extends ITelephony.Stub（实现 ITelephony AIDL 接口）
关键成员：

成员	类型	说明
`XWRadioState`	`int`	卫星通信射频当前状态，初始值 `XW_RADIO_STATE_CLOSED`
`mXWSlotId`	`int`	卫星通信卡槽 ID，初始值 -1
`mIsXWRadioState`	`boolean`	卫星通信射频是否已连接，初始值 false
`mXwRadioReceiver`	`BroadcastReceiver`	监听 `ACTION_PRIVATE_XWRADIO_STATE_CHANGE` 广播，更新射频状态并发送通知

关键方法（卫星通信相关） ：

方法签名	功能说明
`getRadioSlotIdXw(IIntegerConsumer)`	获取卫星通信卡槽 ID，异步回调
`setRadioPowerXw(boolean, IBooleanConsumer)`	开关卫星通信射频电源，同时更新 Settings.Global.XW_CP_ON
`getRadioPowerStateXw()`	获取卫星通信射频电源状态（同步）
`setCommunicationTypeXw(int, IBooleanConsumer)`	设置卫星通信类型
`getCommunicationTypeXw(IIntegerConsumer)`	获取卫星通信类型
`setUsbDebuggingTypeXw(int, IBooleanConsumer)`	设置卫星通信 USB 调试类型
`getUsbDebuggingTypeXw(IIntegerConsumer)`	获取卫星通信 USB 调试类型
`getSectfXw()`	获取卫星通信 SECTF 值（同步）
`getSectfXwAsync(ResultReceiver)`	获取卫星通信 SECTF 值（异步）
`getPostimeXwAsync(int, ResultReceiver)`	获取卫星通信位置时间信息（异步）
`setPostimeXwAsync(int, String, ResultReceiver)`	设置卫星通信位置时间信息（异步）
`getPowerStateXwAsync(int, ResultReceiver)`	获取卫星通信电源状态（异步）
`executeStunXwAsync(int, int, int, ResultReceiver)`	执行卫星通信 STUN 操作（异步）
`executeKillXwAsync(int, ResultReceiver)`	执行卫星通信 KILL 操作（异步）
`customRequest(int, byte[], ICustomRequestCallback)`	发送自定义卫星通信请求
`addCustomEventChanged(ICustomEventListener)`	注册卫星通信自定义事件监听
`removeCustomEventChanged(ICustomEventListener)`	注销卫星通信自定义事件监听
`registerCallStateListener(ICallStateListener)`	注册卫星通信通话状态监听
`unregisterCallStateListener(ICallStateListener)`	注销卫星通信通话状态监听
`dialXw(String, int, int, IIntegerConsumer)`	发起卫星通信拨号
`setCarrierMode(int, IIntegerConsumer)`	设置卫星通信载波模式
`getCarrierMode(IBiIntegerConsumer)`	获取卫星通信载波模式
`sendSalliteSwitchChangedNotification(Context, boolean)`	发送卫星通信状态切换通知（private 方法）

交互对象：
- TelephonyManager.getDefault().getSatellitePhoneId() ：获取卫星通信 Phone 实例 ID
- PhoneFactory.getPhone(satellitePhoneId) ：获取卫星通信 Phone 对象
- Phone 接口的 XW 扩展方法：如 phone.getSlotIdXW()、phone.setRadioPowerXw()、phone.setCommunicationTypeXw()、phone.dialXw() 等
- Intent.ACTION_PRIVATE_XWRADIO_STATE_CHANGE：接收射频状态变化广播
- Settings.Global.XW_CP_ON：持久化卫星通信射频开关状态
- NotificationChannelController.CHANNEL_ID_SALLITE_SWITCH：卫星通信通知渠道
- TelephonyManager 的 Key 常量：KEY_SECTF_XW_HANDLE、KEY_POSTIME_XW_HANDLE、KEY_EXECUTE_STUN_XW_HANDLE、KEY_EXECUTE_KILL_XW_HANDLE

3.2 外部依赖接口层 — AIDL 回调与常量

`com.android.internal.telephony.XWRadioConstants`

类型：常量类
核心职责：定义卫星通信(XW)相关的状态常量和命令常量
关键常量：
- XW_RADIO_STATE_CLOSED — 射频关闭
- XW_RADIO_STATE_CONNECTING — 射频连接中
- XW_RADIO_STATE_CONNECED — 射频已连接（注意：拼写错误，应为 CONNECTED）
- XW_RADIO_STATE_UNAVAILABLE — 射频不可用
- CMD_GET_SLOTID、CMD_SET_RADIO_POWER、CMD_SET_COMMUNICATION_TYPE、CMD_GET_COMMUNICATION_TYPE 等命令常量

`com.android.internal.telephony.xwos.ICallStateListener`

类型：AIDL interface
核心职责：卫星通信通话状态变化回调接口
交互对象：由 PhoneInterfaceManager 通过 Phone.registerForXwCallStateChanged() / Phone.unregisterForXwCallStateChanged() 注册/注销

`com.android.internal.telephony.ICustomEventListener`

类型：AIDL interface
核心职责：卫星通信自定义事件监听回调
交互对象：由 PhoneInterfaceManager 通过 Phone.addCustomEventChanged() / Phone.removeCustomEventChanged() 注册/注销

`com.android.internal.telephony.ICustomRequestCallback`

类型：AIDL interface
核心职责：卫星通信自定义请求结果回调
关键方法：onResult(int errorno, int result, byte[] extrasData)

四、依赖关系图

graph TD
    subgraph "本文件夹 (packages/services/Telephony)"
        PIM["PhoneInterfaceManager<br/>(extends ITelephony.Stub)"]
        XWRCV["mXwRadioReceiver<br/>(BroadcastReceiver)"]
        NOTIF["sendSalliteSwitchChangedNotification<br/>(Notification)"]
        STRINGS["strings.xml<br/>(satellite_communication*)"]
    end

    subgraph "com.android.internal.telephony (外部依赖)"
        XWRC["XWRadioConstants<br/>(常量类)"]
        ICSL["ICallStateListener<br/>(AIDL interface)"]
        ICEL["ICustomEventListener<br/>(AIDL interface)"]
        ICRC["ICustomRequestCallback<br/>(AIDL interface)"]
        CR["CustomResponse<br/>(数据类)"]
    end

    subgraph "framework 层 (外部依赖)"
        TM["TelephonyManager<br/>.getSatellitePhoneId()"]
        IIC["IIntegerConsumer / IBiIntegerConsumer<br/>IBooleanConsumer"]
    end

    subgraph "RIL/Modem 层 (外部依赖)"
        PHONE["Phone (XW扩展方法)<br/>getSlotIdXW / setRadioPowerXw<br/>dialXw / setCommunicationTypeXw<br/>registerForXwCallStateChanged"]
    end

    PIM -->|"import static"| XWRC
    PIM -->|"implements ITelephony"| ICSL
    PIM -->|"implements ITelephony"| ICEL
    PIM -->|"implements ITelephony"| ICRC
    PIM -->|"uses"| CR
    PIM -->|"gets satellite Phone"| TM
    PIM -->|"calls XW methods"| PHONE
    PIM -->|"uses callbacks"| IIC
    PIM -->|"contains"| XWRCV
    PIM -->|"calls"| NOTIF
    NOTIF -->|"uses strings"| STRINGS
    XWRCV -->|"updates"| PIM
    PHONE -->|"AsyncResult callback"| PIM

交互流程说明

API 调用链路：外部应用 → ITelephony.Stub (Binder) → PhoneInterfaceManager → PhoneFactory.getPhone(satellitePhoneId) → Phone (XW 扩展方法) → RIL/Modem
状态监听链路：Modem 状态变化 → Intent.ACTION_PRIVATE_XWRADIO_STATE_CHANGE 广播 → mXwRadioReceiver → 更新 XWRadioState → 发送通知
通话状态链路：Modem 通话状态变化 → Phone.registerForXwCallStateChanged() → ICallStateListener 回调 → 外部应用

五、总结与建议

当前文件夹覆盖的卫星通信功能范围

本文件夹中的卫星通信功能属于 UNISOC（展锐）厂商自定义扩展，命名以 "XW"（星网）为前缀，主要覆盖以下功能：

功能领域	覆盖情况	说明
卫星射频控制	✅ 已覆盖	开关射频、获取射频状态
卫星通信类型设置	✅ 已覆盖	设置/获取通信类型
卫星拨号	✅ 已覆盖	`dialXw` 方法支持号码、类型、速率参数
卫星位置时间	✅ 已覆盖	获取/设置位置时间信息
卫星电源管理	✅ 已覆盖	STUN/KILL 操作、电源状态查询
卫星 SECTF	✅ 已覆盖	安全相关功能
卫星 USB 调试	✅ 已覆盖	USB 调试类型设置
卫星载波模式	✅ 已覆盖	载波模式设置/查询
卫星自定义请求	✅ 已覆盖	通用自定义请求接口
卫星通话状态监听	✅ 已覆盖	注册/注销通话状态监听
卫星状态通知	✅ 已覆盖	状态栏通知显示

明显缺失的功能或接口

缺少独立的卫星通信服务类：所有卫星通信逻辑都嵌入在 PhoneInterfaceManager 中（超过 500 行），未拆分为独立的 SatelliteController 或 XwCommunicationController，违反单一职责原则。
缺少卫星通信数据模型类：没有定义 XwCallState、XwCommunicationType、XwRadioState 等枚举或数据类，全部使用 int 常量。
缺少卫星通话连接管理：TelephonyConnectionService 和 TelephonyConnection 中完全没有卫星通话相关代码，意味着卫星通话可能未通过标准 Telecom 框架管理。
缺少卫星短信功能：没有看到卫星短信发送/接收相关代码。
缺少卫星 SOS/紧急通信：EmergencyDialer 和 EmergencyTonePlayer 中没有卫星紧急通信相关逻辑。
缺少 AOSP 标准卫星通信框架集成：没有引用 android.telephony.SatelliteManager 或 SatelliteState 等 AOSP U 版本引入的标准卫星通信 API。
拼写错误：XW_RADIO_STATE_CONNECED 应为 XW_RADIO_STATE_CONNECTED；sendSalliteSwitchChangedNotification 应为 sendSatelliteSwitchChangedNotification；CHANNEL_ID_SALLITE_SWITCH 应为 CHANNEL_ID_SATELLITE_SWITCH。

代码质量/注释完整度评价

评价维度	评分	说明
代码组织	⭐⭐	所有卫星通信代码集中在 PhoneInterfaceManager 中，未做模块化拆分
注释完整度	⭐⭐	方法缺少 Javadoc 注释，参数含义不明确（如 `commType`、`usbDebuggingType` 的取值范围未说明）
命名规范	⭐⭐	"XW" 前缀含义不明确；多处拼写错误（CONNECED、SALLITE）
错误处理	⭐⭐⭐	Phone 为 null 时有基本的错误回调处理，但异常信息不够详细
线程安全	⭐⭐⭐	使用 `Binder.clearCallingIdentity()` 正确处理了 Binder 线程切换，`XWRadioState` 未做同步保护
AOSP 规范兼容性	⭐	完全是厂商自定义扩展，未与 AOSP 标准卫星通信框架对齐

卫星通信代码高度集中：所有卫星通信功能仅在 PhoneInterfaceManager.java 一个文件中实现，约 22 个公开方法 + 1 个通知方法 + 1 个广播接收器。
属于 UNISOC 厂商自定义扩展：以 "XW"（星网）为前缀，不是 AOSP 标准卫星通信框架的一部分。标准 AOSP 卫星通信框架（SatelliteManager 等）的代码位于 frameworks/base/ 和 frameworks/opt/telephony/ 中，不在本文件夹范围内。
主要改进方向：
1. 将卫星通信逻辑从 PhoneInterfaceManager 拆分为独立的 Controller 类
2. 修复多处拼写错误（CONNECED → CONNECTED、SALLITE → SATELLITE）
3. 补充方法注释和参数说明
4. 考虑与 AOSP 标准卫星通信框架对齐

vendor\xwos

一、概览

文件夹路径: y:\build\ssd-1\tanzhoumei\code\vendor\xwos
源文件总数: 约 120+ 个（去重后核心文件约 50 个）
卫星通信相关类/接口总数: 30 个
分类统计:

分类	数量	说明
API 类	2	XwTelephonyManager, CallState
服务类	5	TeleService, TeleDataService, TeleVoiceService, TeleLocationService, TeleStatsService
数据模型类	7	XwRadioVoiceState, XwRadioVoiceData, XwCallState, XwRadioResponseInfo, PosTime, UeStatus, CqosRdp
HAL 接口类	6	IXwRadio, IXwRadioResponse, IXwRadioIndication, IXwRadioVoice, IXwRadioVoiceResponse, IXwRadioVoiceIndication
枚举/常量类	5	XwRadioState, XwRadioError, XwRadioIndicationType, XwRadioResponseType, XwosTeleServiceConstants
回调接口类	3	VoiceDataListener, ITeleVoice, ITeleStats
JNI/Native 类	2	AudioStreamer, fakeril

二、详细清单

类/接口名	类型	文件路径	核心职责	稳定性注解
`vendor.xwos.telephony.XwTelephonyManager`	class	`platform/frameworks/base/vendor/xwos/telephony/XwTelephonyManager.java`	卫星通信管理器，封装卫星特有接口	@UnsupportedAppUsage
`vendor.xwos.telephony.CallState`	class (Parcelable)	`platform/frameworks/base/vendor/xwos/telephony/CallState.java`	卫星通话状态数据结构	@UnsupportedAppUsage
`com.starkylin.xwos.teleservice.TeleService`	class (Service)	`packages/service/.../TeleService.java`	主服务入口，管理所有子服务	@SystemApi
`com.starkylin.xwos.teleservice.TeleDataService`	class	`packages/service/.../TeleDataService.java`	卫星数据网络监控（IMS/OAM/VPN）	internal
`com.starkylin.xwos.teleservice.TeleVoiceService`	class	`packages/service/.../TeleVoiceService.java`	卫星语音通话服务	internal
`com.starkylin.xwos.teleservice.TeleLocationService`	class	`packages/service/.../TeleLocationService.java`	卫星位置上报服务	internal
`com.starkylin.xwos.teleservice.TeleStatsService`	class	`packages/service/.../TeleStatsService.java`	卫星通话统计服务	internal
`com.starkylin.xwos.teleservice.RadioVoiceConnection`	class	`packages/service/.../RadioVoiceConnection.java`	语音 HAL 交互封装	internal
`com.starkylin.xwos.teleservice.AudioStreamer`	class	`packages/service/.../AudioStreamer.java`	音频编解码流管理（JNI）	internal
`com.starkylin.xwos.teleservice.ApnServer`	class	`packages/service/.../ApnServer.java`	APN HTTP 管理服务器	internal
`com.starkylin.xwos.teleservice.TeleServiceAutoBoot`	class (BroadcastReceiver)	`packages/service/.../TeleServiceAutoBoot.java`	开机自启动	internal
`com.starkylin.xwos.teleservice.LocalCallRecord`	class (Room Entity)	`packages/service/.../LocalCallRecord.java`	通话记录数据库模型	internal
`com.starkylin.xwos.teleservice.XwosTeleServiceConstants`	class	`export/java/.../XwosTeleServiceConstants.java`	统计常量定义	public
`vendor.xwos.hardware.radio.IXwRadio`	AIDL interface (HAL)	`interfaces/radio/aidl/.../IXwRadio.aidl`	卫星无线电主 HAL 接口	@VintfStability
`vendor.xwos.hardware.radio.IXwRadioResponse`	AIDL interface (HAL)	`interfaces/radio/aidl/.../IXwRadioResponse.aidl`	卫星无线电响应接口	@VintfStability
`vendor.xwos.hardware.radio.IXwRadioIndication`	AIDL interface (HAL)	`interfaces/radio/aidl/.../IXwRadioIndication.aidl`	卫星无线电事件上报接口	@VintfStability
`vendor.xwos.hardware.radio.voice.IXwRadioVoice`	AIDL interface (HAL)	`interfaces/radio/aidl/.../voice/IXwRadioVoice.aidl`	卫星语音 HAL 主接口	@VintfStability
`vendor.xwos.hardware.radio.voice.IXwRadioVoiceResponse`	AIDL interface (HAL)	`interfaces/radio/aidl/.../voice/IXwRadioVoiceResponse.aidl`	卫星语音响应接口	@VintfStability
`vendor.xwos.hardware.radio.voice.IXwRadioVoiceIndication`	AIDL interface (HAL)	`interfaces/radio/aidl/.../voice/IXwRadioVoiceIndication.aidl`	卫星语音事件上报接口	@VintfStability
`vendor.xwos.hardware.radio.XwRadioState`	AIDL enum (HAL)	`interfaces/radio/aidl/.../XwRadioState.aidl`	CP 状态枚举	@VintfStability
`vendor.xwos.hardware.radio.XwCallState`	AIDL parcelable (HAL)	`interfaces/radio/aidl/.../XwCallState.aidl`	通话状态数据结构	@VintfStability
`vendor.xwos.hardware.radio.XwRadioError`	AIDL enum (HAL)	`interfaces/radio/aidl/.../XwRadioError.aidl`	错误码枚举	@VintfStability
`vendor.xwos.hardware.radio.XwRadioResponseInfo`	AIDL parcelable (HAL)	`interfaces/radio/aidl/.../XwRadioResponseInfo.aidl`	响应信息结构	@VintfStability
`vendor.xwos.hardware.radio.voice.XwRadioVoiceState`	AIDL parcelable (HAL)	`interfaces/radio/aidl/.../voice/XwRadioVoiceState.aidl`	语音状态结构	@VintfStability
`vendor.xwos.hardware.radio.voice.XwRadioVoiceData`	AIDL parcelable (HAL)	`interfaces/radio/aidl/.../voice/XwRadioVoiceData.aidl`	语音数据结构（共享内存）	@VintfStability
`vendor.xwos.hardware.radio.voice.XwRadioVoiceDataBufferInfo`	AIDL parcelable (HAL)	`interfaces/radio/aidl/.../voice/XwRadioVoiceDataBufferInfo.aidl`	语音缓冲区信息	@VintfStability
`com.starkylin.xwos.teleservice.ITeleVoice`	AIDL interface	`export/aidl/.../ITeleVoice.aidl`	语音服务对外接口	public
`com.starkylin.xwos.teleservice.ITeleStats`	AIDL interface	`export/aidl/.../ITeleStats.aidl`	统计服务对外接口	public
`com.starkylin.xwos.teleservice.VoiceDataListener`	AIDL interface	`export/aidl/.../VoiceDataListener.aidl`	语音数据回调接口	public
`fakeril`	C library	`packages/service/.../ril-audio-streamer/fakeril/fakeril.h`	伪 RIL 通信库	internal

三、核心类/接口详解

3.1 公开 API 层

XwTelephonyManager

继承关系: 无（工具类，通过 TelephonyManager 代理）
关键成员:
- XW_RADIO_STATE_CLOSED/OPENING/OPENED/CONNECTING/CONNECED — CP 状态常量
- XW_SATELLITE_S/L — 高低轨卫星类型
- PosTime — 卫星位置时间信息（GNSS类型、经纬度、ECEF坐标）
- UeStatus — 终端状态（RSRP、SINR、TAC、卫星ID、方位角、仰角）
- CqosRdp — 卫星服务质量动态参数
- UeCatRel — 能力等级（载波类型、扩频模式、语音速率支持）
关键方法:
- dial(str, type, rate, executor, callback) — 卫星拨号（支持落地语音/T2T语音，800bps/2.4kbps/4.8kbps编码）
- registerCallStateListener(executor, listener) — 注册通话状态监听
- registerCustomEventListener(executor, listener) — 注册自定义事件监听
交互对象: TelephonyManager（通过 dialXw() 等 XW 扩展方法）, ITelephony Binder

CallState

继承关系: implements Parcelable
关键成员:
- id — 通话ID
- dir — 呼叫方向（0=MO主叫, 1=MT被叫）
- stat — 通话状态（0=激活, 2=拨号, 3=振铃, 4=来电, 6=结束, 7=网络放音）
- rate — 编码速率（0=800bps, 1=2.4kbps, 2=4.8kbps）
- num_type — 号码类型（5=XW系统号码）
交互对象: XwTelephonyManager, TeleStatsService

3.2 服务实现层

TeleVoiceService

继承关系: 无
关键成员:
- mRadioVoiceConnection — HAL 语音连接封装
- mMode — 运行模式枚举（DISABLED/IN_PROCESS/RAW/COMPRESSED）
- mCurrentCallingState/mCurrentCallingMode/mCurrentBitrate — 当前通话状态
- globalSerial — HAL 请求序列号
关键方法:
- initialize(segmentSize) — 初始化语音服务，连接 HAL
- sendUplinkVoiceData(data) — 发送上行语音数据到 HAL
- setDownlinkVoiceDataListener(listener) — 设置下行语音数据监听
- setVoiceState(callingState, callingMode, bitrate) — 设置通话状态
交互对象: RadioVoiceConnection（HAL交互）, AudioStreamer（编解码）, ITeleVoice AIDL（对外）

TeleDataService

继承关系: 无
关键成员:
- NETWORK_TYPE_MAP — 网络类型映射（IMS/OAM/DEFAULT/USER_VPN）
- mNetworkCallbacks — 各网络类型的 ConnectivityManager 回调
- mApnServer — 内置 APN HTTP 服务器
- DEFAULT_APN_AUTO_SETUP = "ims,oam,uservpn" — 默认自动注册网络类型
关键方法:
- setupApnPoller() — 根据 Settings 配置网络轮询
- registerNetworkCallback(type) — 注册指定网络类型回调
- startApnServer() — 启动 APN HTTP 服务器
交互对象: ConnectivityManager, Settings, ApnServer

TeleLocationService

继承关系: 无
关键成员:
- ELAPSEDTIME_THRESHOLD_SECONDS — 位置上报时间阈值（默认100s）
- DISTANCE_THRESHOLD_METER — 位置上报距离阈值（默认1500m）
- mLocationManager — 系统位置管理器
关键方法:
- 位置变化监听与卫星位置上报
- 距离/时间阈值控制的位置更新
交互对象: LocationManager, TelephonyManager

TeleStatsService

继承关系: 无
关键成员:
- mCallRecordDao — Room 数据库 DAO
- sBootTime — 开机时间
关键方法:
- getLong(statisticType) — 查询本次开机统计数据
- getLongBetween(start, end, type) — 查询指定时间范围统计数据
- 通话状态监听与统计（主叫/被叫/振铃/接通/掉话/单双通）
交互对象: TelephonyManager, LocalCallRecordDao, ITeleStats AIDL

3.3 HAL 接口层

IXwRadio（卫星无线电主 HAL 接口）

类型: AIDL oneway interface，@VintfStability
核心职责: 卫星 CP（通信处理器）的控制接口
关键方法:
- setRadioPowerXW(serial, enable) — 开关卫星 CP 电源
- getRadioPowerStateXW(serial) — 查询 CP 电源状态
- setCommunicationTypeXW(serial, commType) — 设置通信类型（高低轨）
- getPostimeXW(serial) / setPostimeXW(serial, info) — 获取/设置位置时间
- getPowerStateXW(serial) — 查询 CP 功耗状态
- executeStunXW(serial, mode, value) — 执行 STUN 唤醒
- executeKillXW(serial) — 执行 KILL 关机
- dialXW(serial, str, type, rate) — 卫星拨号
- setCarrierModeXW(serial, mode) / getCarrierModeXW(serial) — 设置/获取载波模式
- sendCustomRequest(serial, request, extraData) — 自定义请求
交互对象: IXwRadioResponse, IXwRadioIndication

IXwRadioVoice（卫星语音 HAL 接口）

类型: AIDL oneway interface，@VintfStability
核心职责: 卫星语音数据的传输控制
关键方法:
- setResponseFunctions(response, indication) — 设置回调
- sendUplinkVoiceData(serial, data) — 发送上行压缩语音数据
- acquireVoiceDataBuffer(serial, bufferSize) — 申请共享内存缓冲区
- releaseVoiceDataBuffer(serial) — 释放缓冲区
交互对象: IXwRadioVoiceResponse, IXwRadioVoiceIndication

XwRadioState（CP 状态枚举）

类型: AIDL enum，@VintfStability
值:
- XW_RADIO_STATE_CLOSED — CP未上电
- XW_RADIO_STATE_CLOSING — CP关闭中
- XW_RADIO_STATE_OPENNING — CP启动中，串口未ready
- XW_RADIO_STATE_OPENED — CP已启动，串口已ready
- XW_RADIO_STATE_CONNECTING — CP入网中
- XW_RADIO_STATE_CONNECED — CP已建立数据业务

XwCallState（HAL 通话状态）

类型: AIDL parcelable，@VintfStability
字段: id, dir(0=MO/1=MT), stat(0=激活/2=拨号/3=振铃/4=来电/10=失败/11=结束), mode, mpty, number, num_type, rate(0=800bps/1=2.4kbps/2=4.8kbps)

3.4 Native/JNI 层

AudioStreamer

继承关系: 无（静态 JNI 桥接类）
关键成员:
- UplinkVoiceDataCallback — 上行语音数据回调接口
关键方法:
- nativeStart(rilVoiceRate) — 启动音频流（支持800/2400/4800bps）
- nativeStop() — 停止音频流
- nativeOnNewDownlinkVoiceData(data) — 处理下行语音数据
- nativeGetVoiceSegmentSize(rilVoiceRate) — 获取语音段大小
交互对象: libxwosteleservicejni.so, TeleVoiceService

fakeril（伪 RIL 库）

类型: C 语言库
核心职责: 模拟 RIL 通信，提供注册/通话/短信/数据业务的 API
关键 API:
- fakeril_register(imsi) / fakeril_unregister(imsi) — 注册/注销
- fakeril_dial(number, type, rate) / fakeril_hangup() / fakeril_answer() — 通话控制
- fakeril_send_uplinkvoicedata(data, len) — 发送上行语音
- fakeril_send_sms(number, pdu, len) — 发送短信
- fakeril_activate_datacall(apnName) / fakeril_deactivate_datacall() — 数据业务
回调类型: regstate_cb, callstate_cb, voice_cb, sms_cb, net_cb

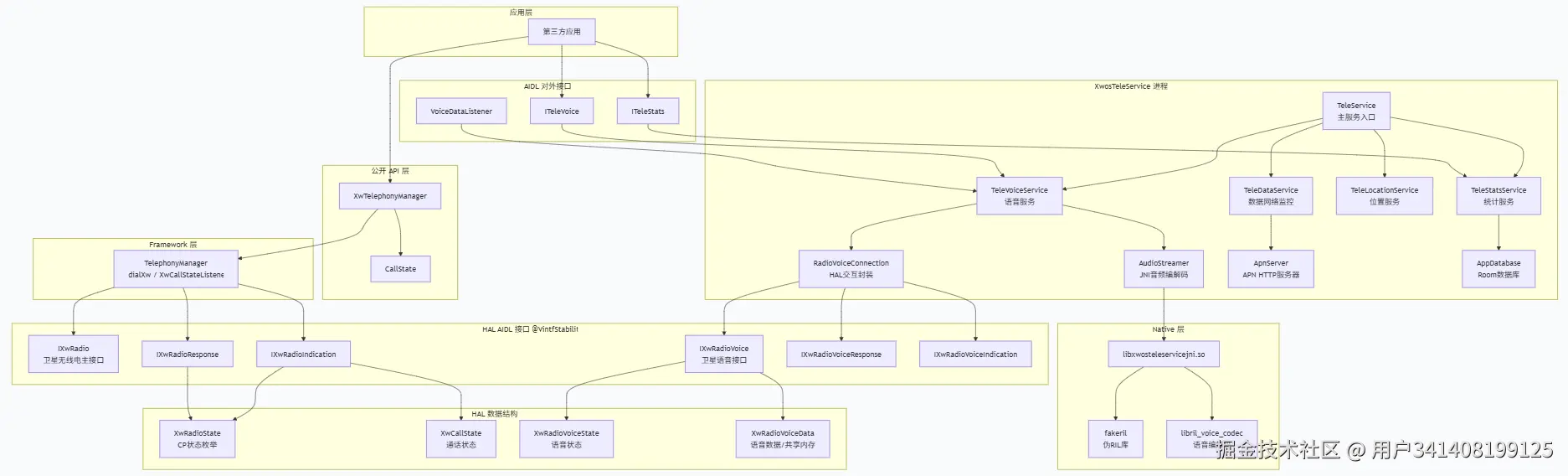

四、依赖关系图

graph TB
    subgraph "应用层"
        APP[第三方应用]
    end

    subgraph "公开 API 层"
        XTM[XwTelephonyManager]
        CS[CallState]
    end

    subgraph "Framework 层"
        TM[TelephonyManager<br/>dialXw/XwCallStateListener]
    end

    subgraph "XwosTeleService 进程"
        TS[TeleService<br/>主服务入口]
        TDS[TeleDataService<br/>数据网络监控]
        TVS[TeleVoiceService<br/>语音服务]
        TLS[TeleLocationService<br/>位置服务]
        TSS[TeleStatsService<br/>统计服务]
        RVC[RadioVoiceConnection<br/>HAL交互封装]
        AS[AudioStreamer<br/>JNI音频编解码]
        APS[ApnServer<br/>APN HTTP服务器]
        DB[AppDatabase<br/>Room数据库]
    end

    subgraph "AIDL 对外接口"
        ITV[ITeleVoice]
        ITS[ITeleStats]
        VDL[VoiceDataListener]
    end

    subgraph "HAL AIDL 接口 @VintfStability"
        IXR[IXwRadio<br/>卫星无线电主接口]
        IXRR[IXwRadioResponse]
        IXRI[IXwRadioIndication]
        IXRV[IXwRadioVoice<br/>卫星语音接口]
        IXRVR[IXwRadioVoiceResponse]
        IXRVI[IXwRadioVoiceIndication]
    end

    subgraph "HAL 数据结构"
        XRS[XwRadioState<br/>CP状态枚举]
        XCS[XwCallState<br/>通话状态]
        XVS[XwRadioVoiceState<br/>语音状态]
        XVD[XwRadioVoiceData<br/>语音数据/共享内存]
    end

    subgraph "Native 层"
        JNI[libxwosteleservicejni.so]
        FAKERIL[fakeril<br/>伪RIL库]
        CODEC[libril_voice_codec<br/>语音编解码]
    end

    APP --> XTM
    XTM --> TM
    XTM --> CS
    APP --> ITV
    APP --> ITS

    TS --> TDS
    TS --> TVS
    TS --> TLS
    TS --> TSS

    TVS --> RVC
    TVS --> AS
    TDS --> APS
    TSS --> DB

    ITV --> TVS
    ITS --> TSS
    VDL --> TVS

    RVC --> IXRV
    RVC --> IXRVR
    RVC --> IXRVI
    TM --> IXR
    TM --> IXRR
    TM --> IXRI

    IXRV --> XVS
    IXRV --> XVD
    IXRI --> XCS
    IXRI --> XRS
    IXRR --> XRS

    AS --> JNI
    JNI --> CODEC
    JNI --> FAKERIL

五、总结与建议

当前覆盖的卫星通信功能范围

功能模块	覆盖情况	说明
卫星 CP 电源管理	✅ 完整	开关机、STUN唤醒、KILL关机
卫星注册/入网	✅ 完整	XwRadioState 完整状态机
卫星语音通话	✅ 完整	拨号/挂断/接听，800bps/2.4kbps/4.8kbps编码
卫星语音数据传输	✅ 完整	共享内存缓冲区 + 压缩语音数据
卫星数据网络	✅ 完整	IMS/OAM/USER_VPN/APN自动配置
卫星位置上报	✅ 完整	GNSS位置 + ECEF坐标 + 时间同步
卫星通话统计	✅ 完整	主叫/被叫/振铃/接通/掉话/单双通
高低轨切换	✅ 有接口	XW_SATELLITE_S/L + setCommunicationTypeXW
载波模式管理	✅ 有接口	setCarrierModeXW/getCarrierModeXW
终端状态查询	✅ 完整	RSRP/SINR/TAC/卫星ID/方位角/仰角
卫星短信	⚠️ 仅 fakeril	HAL 层无 SMS 专用接口
卫星 QoS	⚠️ 仅数据结构	CqosRdp 定义但未完整实现

明显缺失的功能或接口

卫星短信 HAL 接口: IXwRadio 和 IXwRadioVoice 均无 SMS 相关方法，仅 fakeril 有 fakeril_send_sms()，说明 SMS 功能尚未通过正式 HAL 接口暴露
卫星数据业务 HAL 接口: IXwRadio 无数据呼叫建立/释放方法（数据业务走标准 RIL 而非 XW HAL）
卫星搜星/波束管理: 缺少卫星搜索、波束切换相关接口
卫星紧急呼叫: 无紧急呼叫优先级处理
卫星 SIM 卡管理: 无卫星专用 SIM 卡操作接口

代码质量评价

方面	评价
架构设计	✅ 分层清晰：API → Service → HAL，符合 Android Treble 架构
AIDL 规范	✅ 正确使用 @VintfStability、@Backing、@JavaDerive 注解
注释完整度	✅ 核心类有详细 Javadoc，HAL 接口有中文注释
数据结构设计	✅ 与接口规范文档对应（附录C.x）
错误处理	⚠️ XwRadioError 枚举完整但部分场景未使用
版本管理	✅ HAL AIDL 有版本目录（v1/current）
测试覆盖	❌ 缺少单元测试和集成测试代码

packages/modules/Connectivity

一、执行摘要

Android 16（当前 AOSP 主线）在流量统计框架中新增了对卫星通信（ TRANSPORT_SATELLITE ）的识别支持，但尚未提供独立的卫星流量统计 API。卫星流量目前被归类为移动网络（type_mobile）的子集，通过 NetworkIdentity.mTransportTypesBits 位字段区分。核心变更包括：NetworkTemplate.Builder 新增 setTransportType() 方法（受 FLAG_NETSTATS_TRANSPORT_TYPE Feature Flag 控制）支持按传输类型构建查询模板；NetworkStatsService 在网络状态处理中将卫星传输视为移动网络的变体；NetworkStatsManager.getMobileUidStats() 的文档明确声明其返回值包含卫星流量。SatelliteAccessController 与流量统计模块无直接集成，仅负责控制卫星网络的访问权限。

二、通用流量统计差异（Android 13 vs Android 16）

2.1 API 变化

TrafficStats

Android 13 (T) ：提供基础的 getMobileRxBytes()、getUidRxBytes() 等方法，基于 /proc/net/xt_qtaguid/stats 或 eBPF maps 读取数据。
Android 16 (V) ：TrafficStats 类本身无重大 API 变更，未新增卫星相关方法。底层仍通过 JNI（framework-connectivity-tiramisu-jni）读取 eBPF 统计数据。

NetworkStatsManager

Android 13 (T) ：查询方法（querySummaryForDevice、queryDetailsForUid 等）基于 NetworkTemplate 的旧式 MATCH_MOBILE、MATCH_WIFI 等匹配规则。
Android 16 (V) ：新增关键特性：
- getMobileUidStats() — 返回蜂窝和卫星的实时 UID 统计（NetworkStatsManager.java:755）
- getWifiUidStats() — 返回 Wi-Fi 的实时 UID 统计
- 两者底层均调用 INetworkStatsService.getUidStatsForTransport(int transport)

NetworkTemplate

Android 13 (T) ：仅支持 MATCH_MOBILE、MATCH_WIFI、MATCH_ETHERNET 等基于传统网络类型的匹配规则。
Android 16 (V) ：重大变更：
- 新增 MATCH_ALL = 12 匹配规则，配合 setTransportType() 使用
- 新增 Builder() 默认构造函数 + setTransportType(@Transport int) 方法（NetworkTemplate.java:1285-1292）
- @Transport 注解包含 TRANSPORT_SATELLITE（NetworkTemplate.java:772）
- 受 Flags.FLAG_NETSTATS_TRANSPORT_TYPE Feature Flag 控制
- matchesTransportTypes() 方法：模板的传输类型位必须全部包含在 NetworkIdentity 的传输类型位中才算匹配

NetworkStats / NetworkStats.Bucket

Android 13 (T) → Android 16 (V) ：无新增卫星相关字段。Entry 和 Bucket 中没有 TYPE_SATELLITE 常量。卫星流量通过 NetworkIdentity.mTransportTypesBits 区分，而非通过独立的网络类型字段。

2.2 系统服务变化

NetworkStatsService

Android 13 (T) ：仅识别 TRANSPORT_CELLULAR 作为移动网络。
Android 16 (V) ：关键变更：
- handleNetworkStateChanged() 中新增卫星传输识别逻辑（NetworkStatsService.java:2357-2360）：
  - ```
      final boolean isMobile = NetworkCapabilities.TRANSPORT_CELLULAR == displayTransport
              || NetworkCapabilities.TRANSPORT_SATELLITE == displayTransport;
```
- 卫星网络接口被添加到 mAllMobileIfacesSinceBoot 集合中
- getSubIdForCellularOrSatellite() 方法同时处理蜂窝和卫星网络（NetworkStatsService.java:2472-2480）
- getRatTypeForStateSnapshot() 同时检查 TRANSPORT_CELLULAR 和 TRANSPORT_SATELLITE
- getUidStatsForTransport(TRANSPORT_CELLULAR) 返回的接口集合包含卫星接口

NetworkStatsFactory

Android 13 (T) → Android 16 (V) ：无卫星相关变更。底层仍从 eBPF maps 读取统计数据，不感知传输类型。

2.3 底层实现变化

eBPF 已完全替代 xt_qtaguid（Android 16 中 xt_qtaguid 已废弃）
NetworkStatsFactory 不再解析 /proc/net/xt_qtaguid/stats
卫星流量的底层采集与蜂窝流量共享同一套 eBPF 管道，区分依赖于上层的 NetworkIdentity 匹配

三、卫星通信相关的流量统计差异

3.1 卫星网络类型识别

维度	Android 13 (T)	Android 16 (V)
`NetworkStats.Bucket` 中的卫星类型常量	❌ 不存在	❌ 仍不存在
`NetworkStats.Entry` 中的卫星字段	❌ 不存在	❌ 仍不存在
`NetworkIdentity.mTransportTypesBits`	不包含 `TRANSPORT_SATELLITE`	✅ 包含 `TRANSPORT_SATELLITE` 位
`NetworkTemplate` 匹配卫星	❌ 不支持	✅ 通过 `MATCH_ALL` + `setTransportType(TRANSPORT_SATELLITE)`
卫星流量的 legacy type	N/A	归类为 `TYPE_MOBILE`

关键发现：Android 16 中没有 TYPE_SATELLITE 这样的独立网络类型常量。卫星网络在传统类型字段中仍被标记为 TYPE_MOBILE，但通过 NetworkIdentity.mTransportTypesBits 中的 TRANSPORT_SATELLITE 位进行区分。这意味着：

卫星流量被统计为移动网络流量的一部分
通过 NetworkTemplate.Builder().setTransportType(TRANSPORT_SATELLITE) 构建的模板可以专门匹配卫星流量
但 MATCH_MOBILE 模板不会自动匹配卫星流量（因为 matchesMobile() 仅匹配 TYPE_MOBILE + 特定 RAT 类型）

3.2 API 新增与变更

API	Android 13	Android 16	卫星支持
`NetworkTemplate.Builder.setTransportType()`	❌	✅ (Flagged)	✅ 支持 `TRANSPORT_SATELLITE`
`NetworkStatsManager.getMobileUidStats()`	❌	✅	文档声明包含卫星流量
`NetworkStatsManager.getWifiUidStats()`	❌	✅	不包含卫星
`INetworkStatsService.getUidStatsForTransport()`	❌	✅	理论上可传入 `TRANSPORT_SATELLITE`
`NetworkStatsManager.querySummaryForDevice()`	✅	✅	通过模板间接支持
`NetworkStatsManager.queryDetailsForUid()`	✅	✅	通过模板间接支持
专用 `getSatelliteUidStats()`	❌	❌	未实现
专用 `querySummaryForSatellite()`	❌	❌	未实现

重要细节：

getMobileUidStats() 内部调用 mService.getUidStatsForTransport(TRANSPORT_CELLULAR)，而 getAllIfacesSinceBoot(TRANSPORT_CELLULAR) 返回 mAllMobileIfacesSinceBoot，该集合包含卫星接口（NetworkStatsService.java:1921-1922）
因此 getMobileUidStats() 实际返回蜂窝+卫星的合并统计
目前没有 getUidStatsForTransport(TRANSPORT_SATELLITE) 的公开调用入口，但 AIDL 接口理论上支持

3.3 统计策略差异

策略维度	Android 13	Android 16
卫星流量专属轮询频率	N/A	❌ 无独立策略
卫星流量前台/后台区分	N/A	✅ 与蜂窝相同（通过 `SET_FOREGROUND/SET_DEFAULT`）
按卫星波束/运营商统计	N/A	❌ 不支持
低功耗模式统计延迟	N/A	❌ 无特殊处理
卫星流量计费标记	N/A	✅ 卫星网络被标记为 metered（`NET_CAPABILITY_NOT_METERED` 被移除）

关键发现：Android 16 未引入卫星流量专属的统计策略。卫星流量与蜂窝流量共享相同的轮询机制和聚合算法。卫星网络的计费属性通过 NetworkCapabilities 中的 NET_CAPABILITY_NOT_METERED 缺失来标记为 metered。

3.4 与卫星框架的集成

集成点	状态	说明
`SatelliteAccessController` → `NetworkStatsService`	❌ 无直接集成	SAC 仅通过回调通知 ConnectivityService 更新网络偏好，不涉及流量统计
`SatelliteAccessController` → 流量统计重置/标记	❌ 不存在	启用/禁用卫星网络时不通知 NetworkStatsService
`ConnectivityService` 卫星网络请求 → 流量统计	✅ 间接关联	卫星网络通过 `TRANSPORT_SATELLITE` 注册到 ConnectivityService，NetworkStatsService 通过网络状态快照感知
卫星消息字节数记录	❌ 不存在	SatelliteManager/SatelliteController 中无流量统计调用

关键发现：SatelliteAccessController（SatelliteAccessController.java）与流量统计模块完全解耦。它仅负责：

监控默认短信应用的角色变更
检查 SATELLITE_COMMUNICATION 权限
通知 ConnectivityService 创建多层网络请求

3.5 调试支持

调试功能	Android 13	Android 16
`adb shell dumpsys netstats`	✅	✅
卫星专属 dump 选项	❌	❌ 无 `--satellite-stats` 选项
卫星接口列表	N/A	✅ 包含在 "All mobile interfaces" 中
`mAllMobileIfacesSinceBoot`	N/A	✅ 包含卫星接口（dump 输出中可见）
模拟卫星网络测试钩子	❌	❌ 未发现

四、差异总结表

功能	Android 13 (T)	Android 16 (V)	变更类型
`TRANSPORT_SATELLITE` 定义	✅ (API 33引入)	✅	无变更
`NetworkIdentity.mTransportTypesBits` 含卫星位	❌ 未使用	✅ 使用	新增
`NetworkTemplate.Builder.setTransportType()`	❌	✅ (Flagged)	新增
`NetworkTemplate.MATCH_ALL` 匹配规则	❌	✅	新增
`NetworkStatsManager.getMobileUidStats()`	❌	✅ (含卫星)	新增
`NetworkStatsService` 识别卫星为移动网络	❌	✅	新增
`getSubIdForCellularOrSatellite()`	❌	✅	新增
独立卫星流量统计 API	❌	❌	未实现
`TYPE_SATELLITE` 网络类型常量	❌	❌	未实现
卫星专属统计策略	❌	❌	未实现
卫星流量阈值回调	❌	❌	未实现
`SatelliteAccessController` → 流量统计集成	❌	❌	未实现

五、兼容性与适配建议

5.1 兼容性影响

旧应用查询行为：针对 Android 13 开发的应用使用 querySummaryForDevice(TYPE_MOBILE, ...) 时，在 Android 16 上不会自动包含卫星流量（因为 MATCH_MOBILE 规则仅匹配 TYPE_MOBILE + RAT 类型，不匹配 TRANSPORT_SATELLITE）。
卫星流量误归类风险：由于卫星网络在 legacy type 字段中被标记为 TYPE_MOBILE，如果底层 telephony 将卫星接口注册为移动网络，则使用 MATCH_MOBILE 模板的旧查询可能包含卫星流量。当前代码中 isMobile = (TRANSPORT_CELLULAR == displayTransport || TRANSPORT_SATELLITE == displayTransport) 确保了卫星接口被添加到 mAllMobileIfacesSinceBoot。
getMobileUidStats() 行为：该方法文档明确声明返回"cellular and satellite"统计，调用方需注意此合并行为。

5.2 OEM 厂商适配建议

内核/HAL 层：
1. 确保卫星网络接口被正确注册到 TelephonyNetworkSpecifier 中，包含正确的 subscriptionId
2. 卫星 Modem 需要通过 PhoneStateListener 上报 RAT 类型
3. eBPF 程序无需修改，卫星流量通过标准网络接口采集
Framework 层：
1. 启用 FLAG_NETSTATS_TRANSPORT_TYPE Feature Flag 以支持基于传输类型的模板查询
2. 在 getDisplayTransport() 实现中正确映射卫星传输类型
3. 确保卫星网络的 NetworkCapabilities 包含 TRANSPORT_SATELLITE

流量统计区分：

如需独立统计卫星流量，使用：

    NetworkTemplate template = new NetworkTemplate.Builder()
        .setTransportType(NetworkCapabilities.TRANSPORT_SATELLITE)
        .build();
    NetworkStatsManager.querySummaryForDevice(template, start, end);

注意：此功能受 Feature Flag 控制，需确认设备已启用

六、关键代码路径索引（AOSP）

文件	关键行	说明
NetworkTemplate.java	L31, L772, L785, L1174, L1285-1292	`TRANSPORT_SATELLITE` 导入、`@Transport` 注解、`setTransportType()`
NetworkIdentity.java	L75, L99	`mTransportTypesBits` 字段及 Builder 中的 `setTransportTypes()`
NetworkStatsManager.java	L755, L769-771	`getMobileUidStats()` 文档声明含卫星流量
NetworkStatsService.java	L1921-1922, L2357-2360, L2403, L2472-2480, L2493-2500	卫星接口识别、isMobile 判断、getSubId、getRatType
INetworkStatsService.aidl	L55	`getUidStatsForTransport(int transport)` 接口定义
SatelliteAccessController.java	全文	卫星访问控制（与流量统计无直接关联）
ConnectivityService.java	L660-663, L14327-14345	`PREFERENCE_ORDER_SATELLITE_FALLBACK`、卫星多层网络请求
NetworkStats.java	全文	无卫星相关字段
TrafficStats.java	全文	无卫星相关内容

总结：Android 16 在流量统计框架中为卫星通信搭建了基础识别架构（通过 mTransportTypesBits 和 NetworkTemplate.Builder.setTransportType()），但尚未实现完整的卫星流量统计体系。卫星流量目前与蜂窝流量合并统计，缺乏独立的查询 API、专属统计策略和与卫星框架的深度集成。这反映了卫星通信在 Android 生态中仍处于早期阶段，后续版本预计将逐步完善。

A13卫通关键实现

Android 13代码仓库：

frameworks\base\telephony

一、概览

二、详细清单

三、核心类/接口详解

3.1 公开 API 层 — TelephonyManager XWOS 扩展

类名：android.telephony.TelephonyManager（XWOS 扩展部分）

3.2 数据模型层 — CallState

类名：android.telephony.xwos.CallState

3.3 常量定义层 — XWRadioConstants

接口名：com.android.internal.telephony.XWRadioConstants

3.4 AIDL 回调接口层

接口名：com.android.internal.telephony.xwos.ICallStateListener

接口名：com.android.internal.telephony.ICustomRequestCallback

接口名：com.android.internal.telephony.ICustomEventListener

接口名：IIntegerConsumer / IBooleanConsumer / IBiIntegerConsumer

3.5 AIDL 服务接口层 — ITelephony (XW 部分)

接口名：com.android.internal.telephony.ITelephony（XW 卫星方法部分）

四、依赖关系图

五、总结与建议

当前覆盖的卫星通信功能范围

明显缺失的功能或接口

代码质量/注释完整度评价

packages\services\Telephony

一、概览

重要说明

二、详细清单

2.1 本文件夹内的卫星通信相关类

2.2 本文件夹内卫星通信相关的内部组件（PhoneInterfaceManager 内部）

2.3 外部依赖的卫星通信相关接口/类（不在本文件夹内，但被本文件夹引用）

2.4 字符串资源

三、核心类/接口详解

3.1 服务实现层 — PhoneInterfaceManager

类名：com.android.phone.PhoneInterfaceManager

3.2 外部依赖接口层 — AIDL 回调与常量

com.android.internal.telephony.XWRadioConstants

com.android.internal.telephony.xwos.ICallStateListener

com.android.internal.telephony.ICustomEventListener

com.android.internal.telephony.ICustomRequestCallback

四、依赖关系图

交互流程说明

五、总结与建议

当前文件夹覆盖的卫星通信功能范围

明显缺失的功能或接口

代码质量/注释完整度评价

vendor\xwos

一、概览

二、详细清单

三、核心类/接口详解

3.1 公开 API 层

XwTelephonyManager

CallState

3.2 服务实现层

TeleVoiceService

TeleDataService

TeleLocationService

TeleStatsService

3.3 HAL 接口层

IXwRadio（卫星无线电主 HAL 接口）

IXwRadioVoice（卫星语音 HAL 接口）

XwRadioState（CP 状态枚举）

XwCallState（HAL 通话状态）

3.4 Native/JNI 层

AudioStreamer

fakeril（伪 RIL 库）

四、依赖关系图

五、总结与建议

当前覆盖的卫星通信功能范围

明显缺失的功能或接口

代码质量评价

packages/modules/Connectivity

一、执行摘要

二、通用流量统计差异（Android 13 vs Android 16）

2.1 API 变化

TrafficStats

NetworkStatsManager

NetworkTemplate

NetworkStats / NetworkStats.Bucket

2.2 系统服务变化

类名：`android.telephony.TelephonyManager`（XWOS 扩展部分）

类名：`android.telephony.xwos.CallState`

接口名：`com.android.internal.telephony.XWRadioConstants`

接口名：`com.android.internal.telephony.xwos.ICallStateListener`

接口名：`com.android.internal.telephony.ICustomRequestCallback`

接口名：`com.android.internal.telephony.ICustomEventListener`

接口名：`IIntegerConsumer` / `IBooleanConsumer` / `IBiIntegerConsumer`

接口名：`com.android.internal.telephony.ITelephony`（XW 卫星方法部分）

类名：`com.android.phone.PhoneInterfaceManager`

`com.android.internal.telephony.XWRadioConstants`

`com.android.internal.telephony.xwos.ICallStateListener`

`com.android.internal.telephony.ICustomEventListener`

`com.android.internal.telephony.ICustomRequestCallback`
