前言

❝

GeoServer 是一个基于Java的GIS服务器，它使用户能够查看和编辑地理空间数据。GeoServer遵循开放地理空间联盟（OGC）制定的开放标准，在地图创建和数据共享方面提供了极大的灵活性。

文中以GeoServer2.28.2为例进行讲解。

  • GeoServer 简介[1]
  • GeoServer 下载安装（完整版）[2]
  • GeoServer 集群搭建[3]

如果你还没有看过，建议从以上内容开始。

1. 软件环境

本文使用如下软件环境，以供参考，因为GeoSever的运行依赖于JDK，所以还需在服务器安装JDK并配置环境变量。

时间：2026年

系统：Windows 11

openjdk： 17.0.14

GeoServer：2.28.2

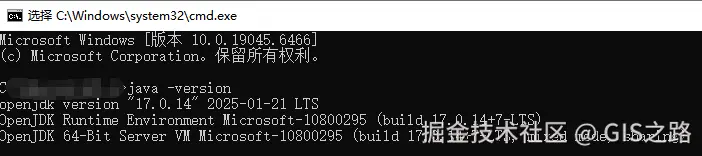

在cmd窗口输入java -version命令，检查是否输出JDK版本信息。

如果没有，请先安装JDK。

2. GeoServer 语法过滤器 CQL 介绍

CQL（通用查询语言）是OGC（开放地理空间联盟）为 Catalogue Web Services（目录网络服务）规范创建的一种查询语言。与基于XML的过滤编码语言不同，CQL采用熟悉的基于文本的语法编写。因此，它更具可读性，更适合手动编写。

然而，CQL存在一些局限性。例如，它无法对id过滤器进行编码，并且要求任何比较运算符的左侧都必须有一个属性。出于这个原因，GeoServer提供了一个名为ECQL的CQL扩展版本。

ECQL消除了CQL的局限性，提供了一种更灵活的语言书写方式，与SQL的相似性更强。

GeoServer支持在WMS和WFS请求以及GeoServer的SLD（动态符号化器）中使用CQL和ECQL。当文档中提到CQL时，也可以使用ECQL语法。

3. GeoServer 语法过滤器 CQL 使用

在以下例子中采用topp:statesGeoServer示例图层进行演示。

下面将通过使用WMS的CQL_FILTER过滤参数来更改WMS请求所显示的数据，从而演示CQL过滤器的工作原理。

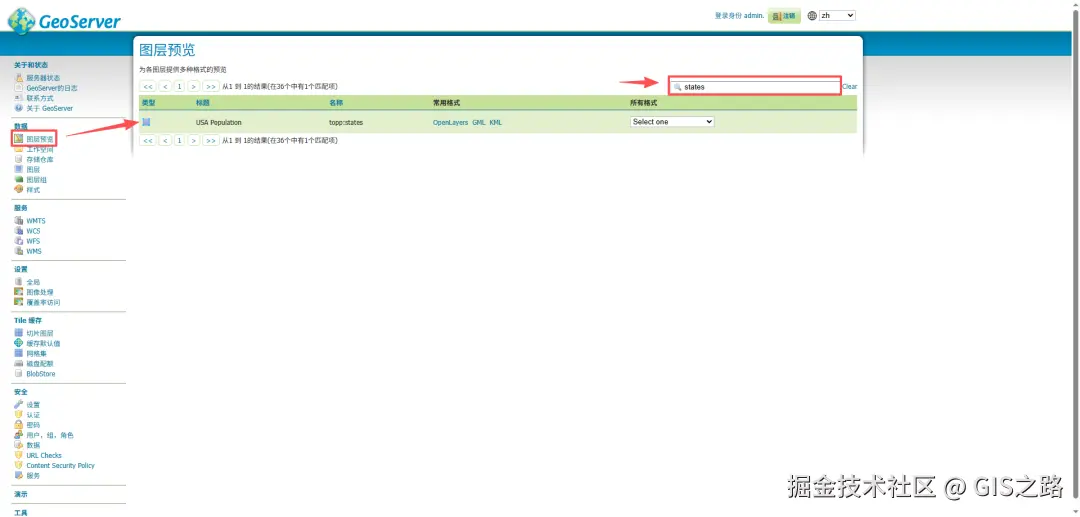

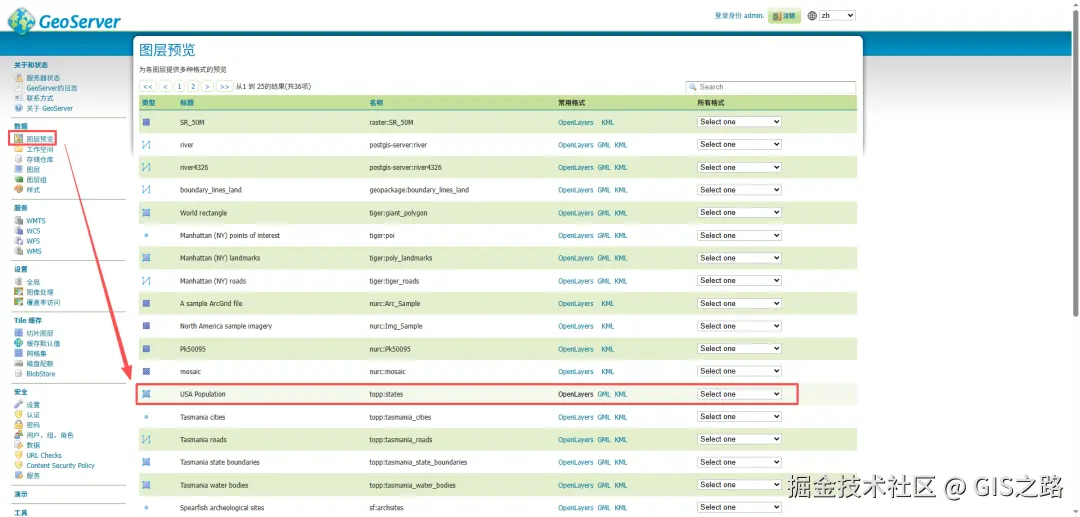

跟随本教程最简单的方法是打开GeoServer图层预览，选择topp:states图层。

也可以直接在图层预览上方的搜索框中输入图层名称states进行查找。

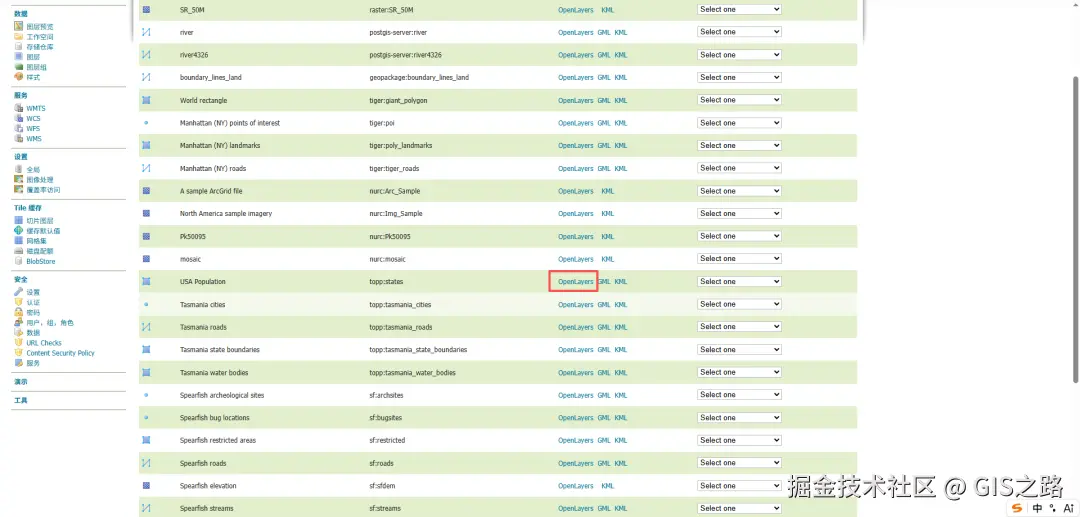

选择OpenLayers预览方式打开图层。

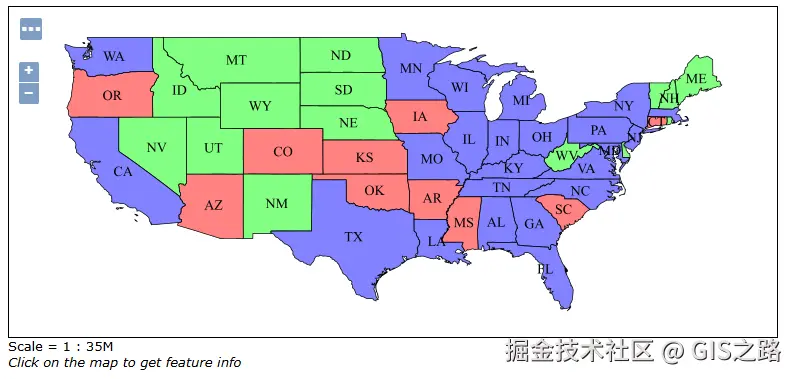

示例图层显示如下。

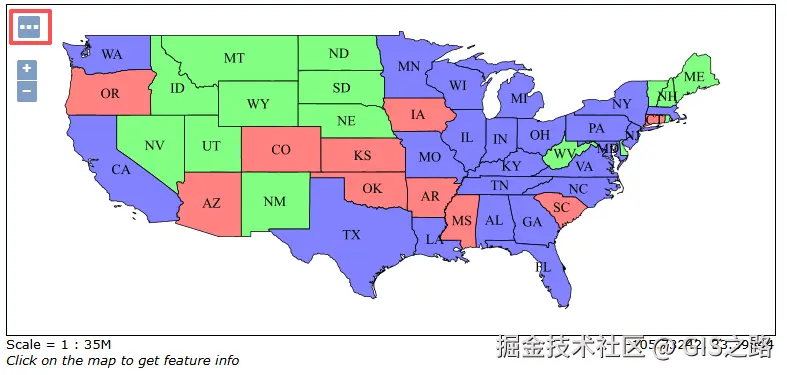

点击地图预览顶部的**Options**按钮，打开高级选项工具栏。

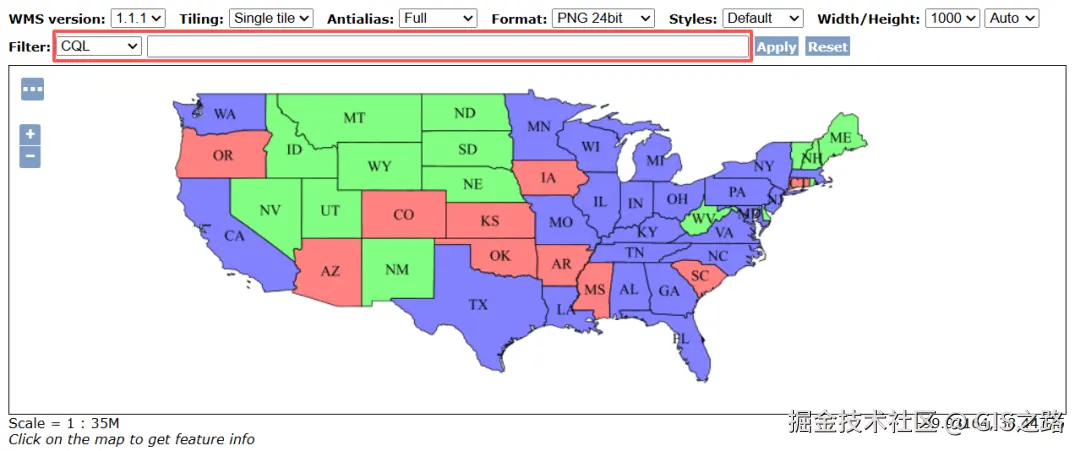

示例过滤器可以在“Filter: CQL”框中输入。

在过滤器示例中使用的是包含在图层中的属性。例如，以下是Colorado要素的属性名称和值：

属性名称属性值
STATE_NAMEColorado
STATE_FIPS08
SUB_REGIONMtn
STATE_ABBRCO
LAND_KM268659.501
WATER_KM960.364
PERSONS3294394.0
FAMILIES854214.0
HOUSHOLD1282489.0
MALE1631295.0
FEMALE1663099.0
WORKERS1233023.0
DRVALONE1216639.0
CARPOOL210274.0
PUBTRANS46983.0
EMPLOYED1633281.0
UNEMPLOY99438.0
SERVICE421079.0
MANUAL181760.0
P_MALE0.495
P_FEMALE0.505
SAMP_POP512677.0

3.1. 简单比较

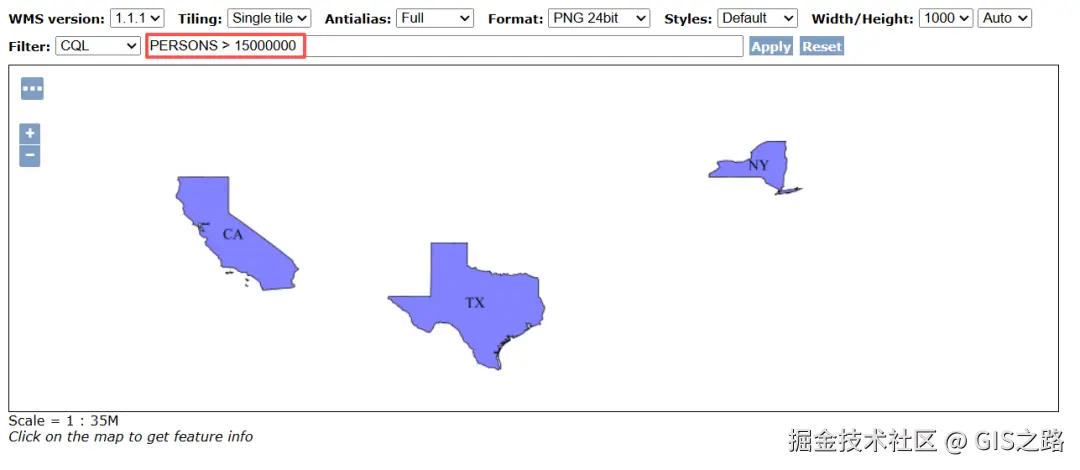

现在从一个简单的例子开始。在CQL语法中，算术运算和比较操作都是用纯文本表示的。筛选条件PERSONS > 15000000将选择人口超过1500万的州：

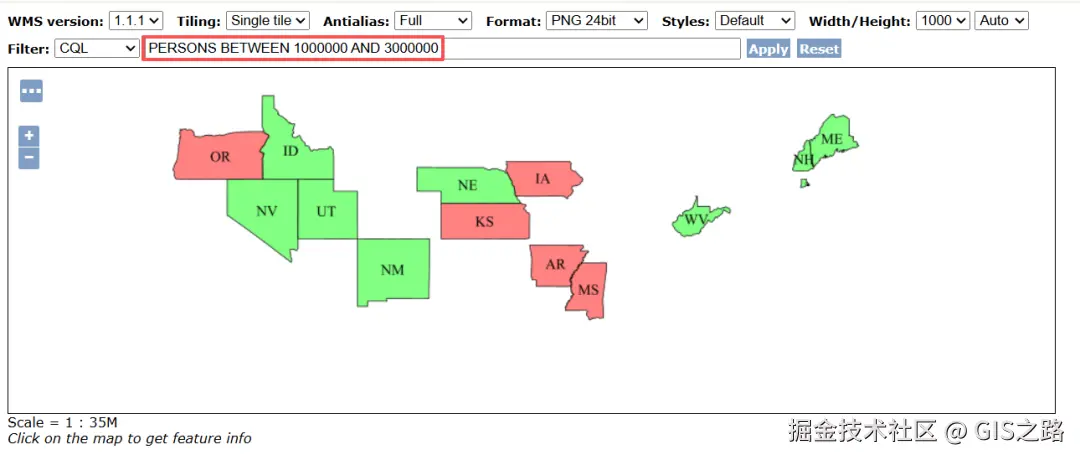

为了选择一个范围值可以使用操作符BETWEEN AND：PERSONS BETWEEN 1000000 AND 3000000:

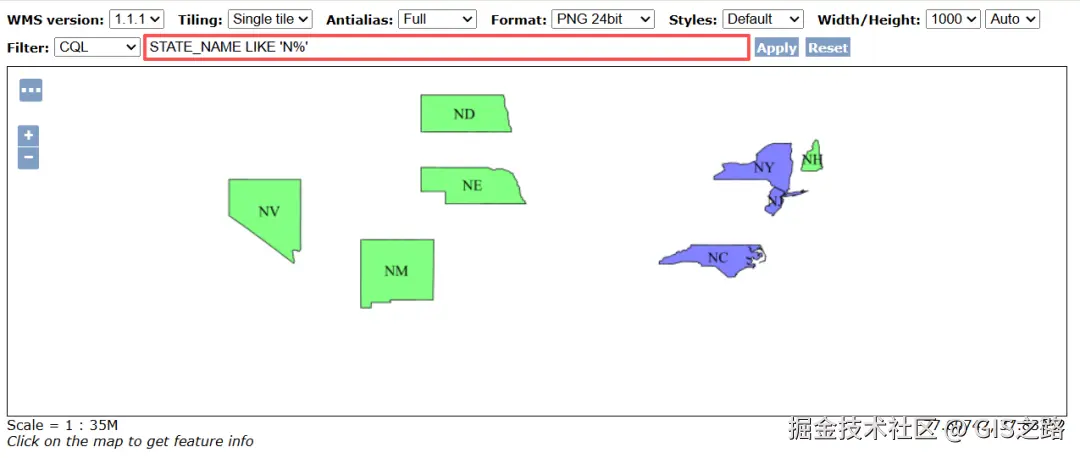

比较运算符也支持文本值，如想要筛选加利福尼亚州，则筛选条件为STATE_NAME='California'；而更通用的操作是使用LIKE运算符，条件STATE_NAME LIKE 'N%'将会筛选所有以“N”字母开头的州。

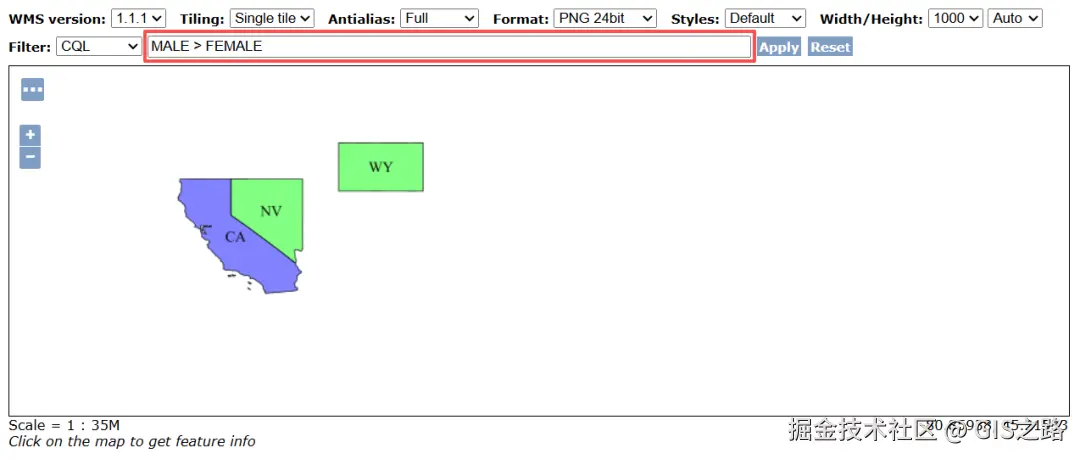

也可以对两个属性进行相互比较。MALE > FEMALE（男性 > 女性）选择男性人口超过女性人口的州（这种情况很少见）：

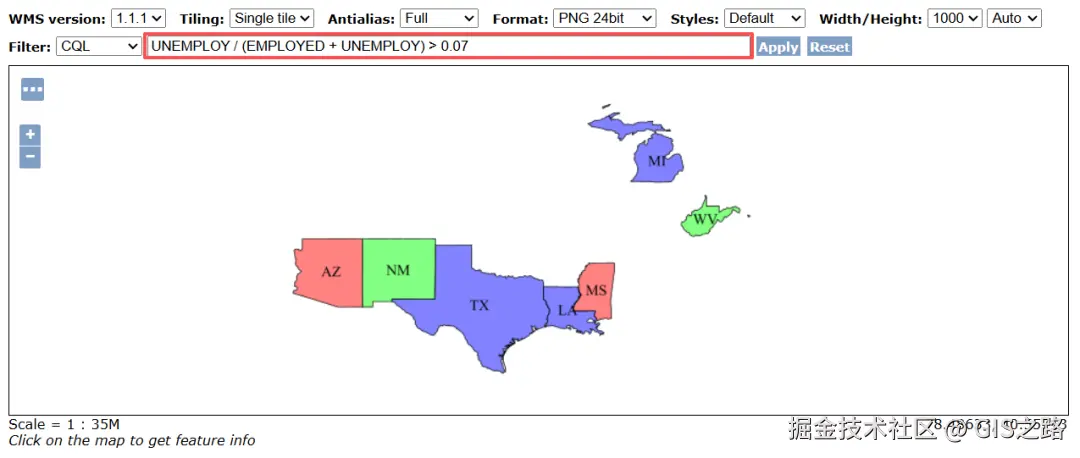

算术表达式可以使用+、-、*、/运算符进行计算。筛选条件UNEMPLOY / (EMPLOYED + UNEMPLOY) > 0.07会选择失业率高于7%的所有州（请注意，样本数据非常陈旧，因此不要从结果中得出任何结论！）

3.2. ID和列表比较

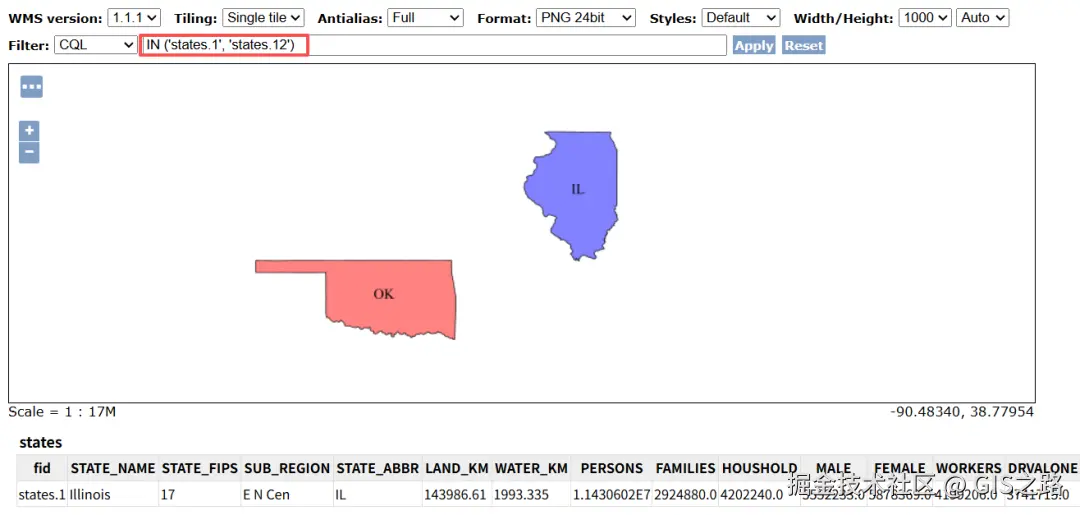

如果我们只想提取具有特定ID的州，可以使用IN操作符，而无需指定任何属性，如IN ('states.1', 'states.12')：

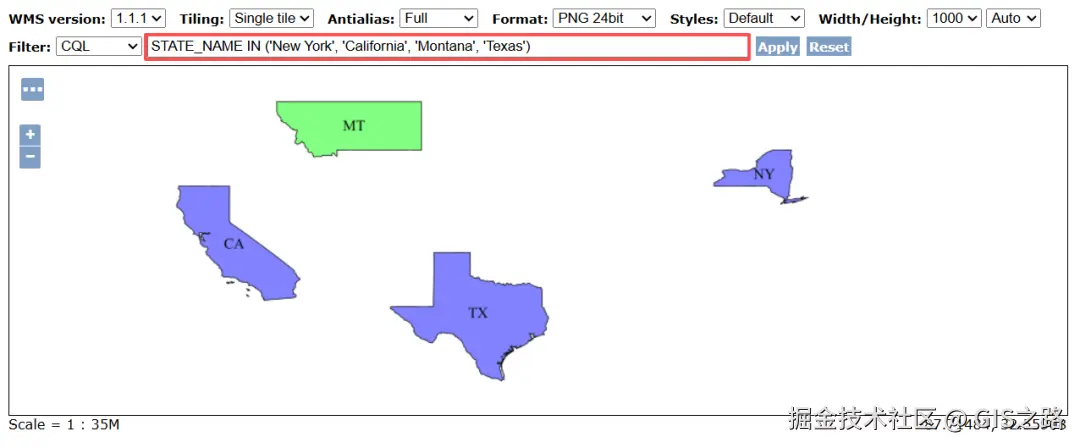

并且如果想从给定名称列表中筛选出与名称相符合的州，也可以使用IN操作符。STATE_NAME IN ('NewYork','California','Montana','Texas')

3.3. 函数（方法）过滤

CQL/ECQL可以使用GeoServer中提供的任何过滤函数。这极大地增强了CQL表达式的功能。

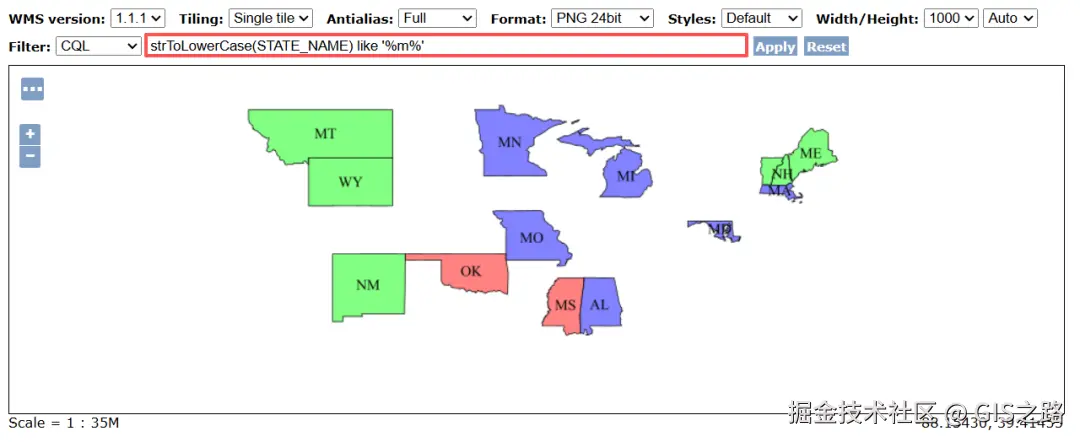

例如，假设我们想找到所有名称中包含“m”的州，无论字母大小写。我们可以使用strToLowerCase函数将所有州名转换为小写，然后使用like比较：strToLowerCase(STATE_NAME) like '%m%':

3.4. 几何过滤

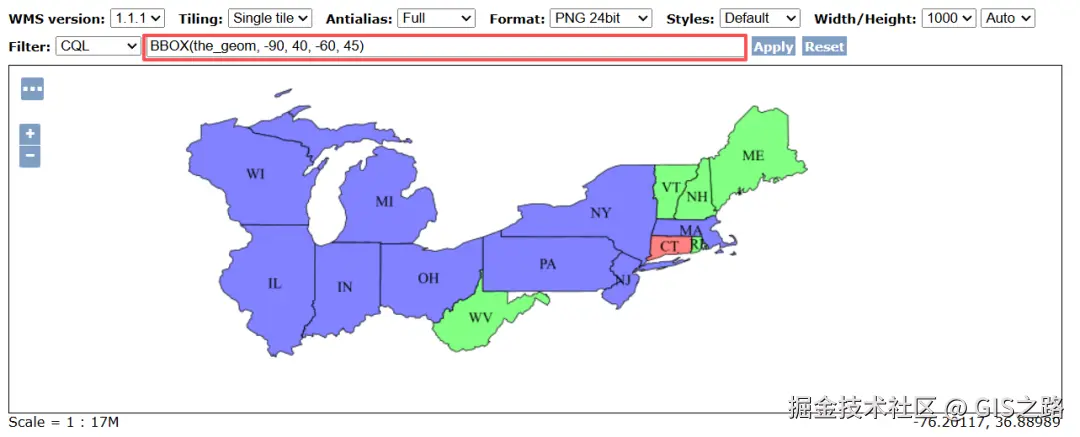

CQL提供了一整套几何过滤功能。例如，假设你只想显示与(-90,40,-60,45)边界框相交的州。几何过滤器为：BBOX(the_geom,-90,40,-60,45)

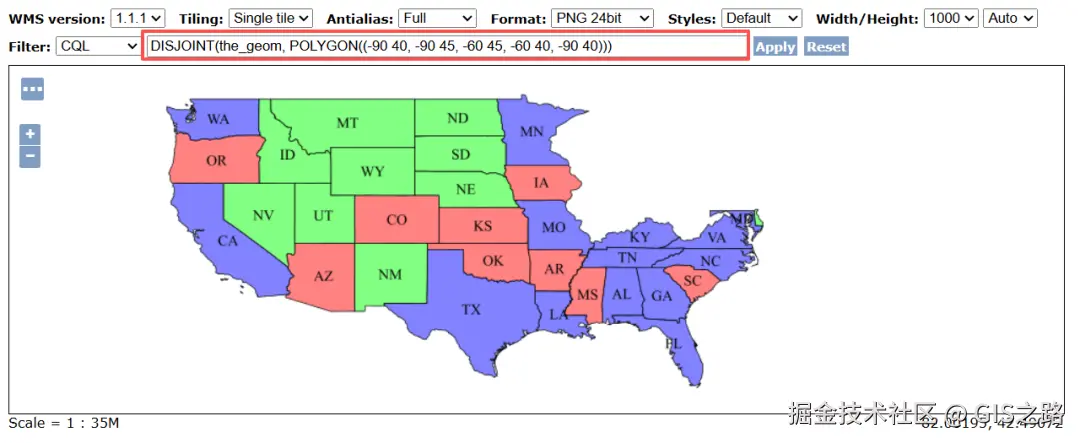

与之相反，可以使用过滤器选择那些不与边界框相交的州：DISJOINT(the_geom,POLYGON((-9040,-9045,-6045,-6040,-9040)))

以下为完整的几何谓词列表：

几何谓词说明
EQUALS等于
DISJOINT不相交
INTERSECTS相交
TOUCHES相切
CROSSES相交于
WITHIN包含于
CONTAINS包含
OVERLAPS重叠
RELATE关联
DWITHIN距离内
BEYOND距离外

4. GeoServer 账户信息

GeoServer默认账号信息

访问地址：http://localhost:8080/geoserver

端口：8080

账户： admin

密码：geoserver

5. 参考资料

CQL语法：https://docs.geoserver.org/latest/en/user/tutorials/cql/cql_tutorial.html

ECQL语法：https://docs.geoserver.org/latest/en/user/filter/ecql_reference.html#filter-ecql-reference

❝
