PAX：你一直在寻找的缓存性能

摘要: PAX（分区属性扩展）是一种存储布局，将数据库页面内的数据组织成面向列的迷你页，将典型 NSM（n 元存储模型）中 94% 的缓存污染降至几乎可忽略的水平。通过在每个 8KB 页面内将列值分组存放，同时保持同一页面上的所有列以便于元组重建，PAX 实现了纯列式存储 80% 的优势，仅需 5% 的实现复杂度，非常适合宽表的混合 OLTP/OLAP 工作负载和选择性查询。

原文链接

感谢 Boris Novikov，是他最初引导我走向 PAX 方向，并进行了多次富有见地的技术讨论。我感激他所花费的时间以及我们进行过和将继续进行的精彩讨论。

多年来，我对数据库存储布局有一种执念。不是那种光鲜的执念，而是那种凌晨 3 点醒来想着"为什么我们要加载 60 个无用字节到缓存中，却只读取 4 个字节？"

这正是 PostgreSQL 每天在全球生产服务器上数十亿次做的事情。我们就……接受它吗？不，我不接受它。让我给你讲讲 PAX。

让我抓狂的图书馆

想象一下：你走进一家图书馆。每本书就是一条数据库记录。PostgreSQL 的传统存储（NSM - N 元存储模型）将完整的书存放在每个书架上：第一章、第二章、第三章，全部装订在一起。

这就是让我夜不能寐的问题：当你只需要 1000 本书中的第三章时，你必须把每本完整的书从书架上取下来，翻过第一章和第二章（你永远不会读），取出第三章，然后移到下一本书。

你在浪费时间。你在浪费精力。你在浪费缓存带宽。

现在，列式存储（比如 Parquet）说"去他的，让我们把书拆了重新排列！"把所有第一章放在书架 A，所有第二章放在书架 B，所有第三章放在书架 C。这对快速读取第三章很棒！

但问题来了：当你需要同一本书的第一章和第三章时，你必须访问多个书架，收集碎片，然后重新装订书。用数据库术语来说，这是一个昂贵的连接操作。对于 OLTP 工作负载？别想了。太慢了。

**PAX 说：**把书放在同一个书架上（便于重新组装），但在该书架内将章节组织在一起（实现快速顺序访问）。

为什么 NSM 让我想尖叫

让我给你看看我们每天都在经历的灾难。

PostgreSQL 页面内部是什么

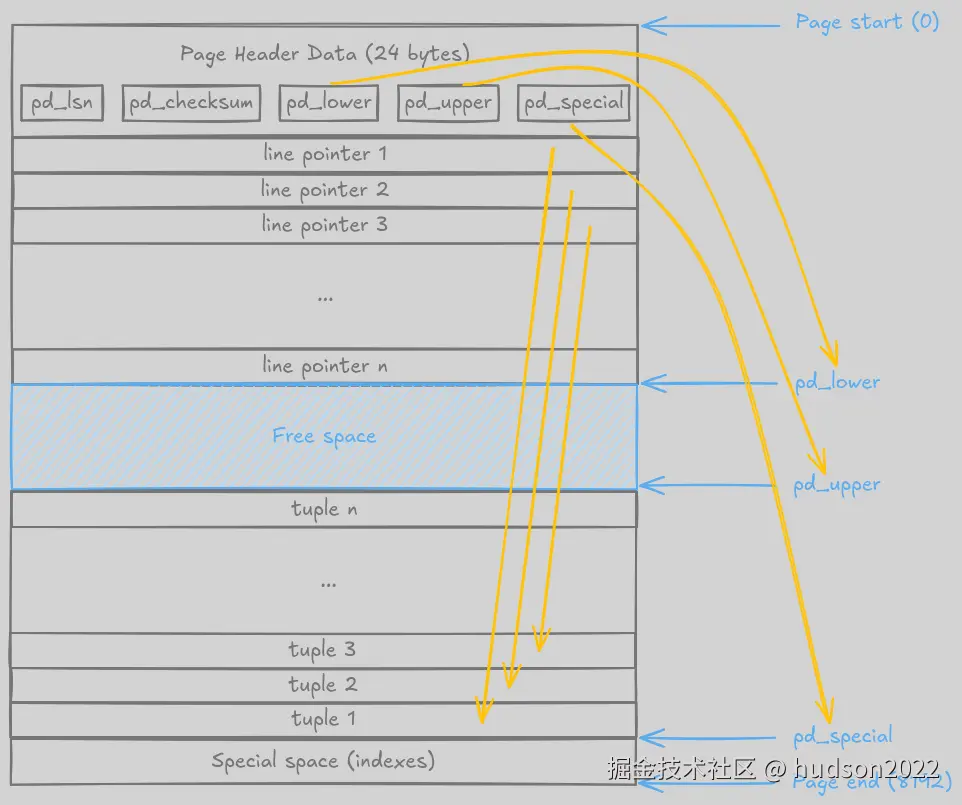

PostgreSQL 以 8KB 页面存储数据。一个典型的 NSM 页面如下所示：

image.png**注意：**这是一个简化视图。实际上，元组之间可能存在间隙（由于更新、删除或对齐），但关键点仍然是：每个元组包含所有连续存储的列。这是我们的缓存问题。

元组从底部（pd_special）增长，行指针从顶部（在标题之后）增长，中间是空闲空间。很简单，对吧？

现在想象这个简单的查询：

SELECT age FROM users WHERE age > 30;

缓存灾难

现代 CPU 不会获取单个字节。它们加载缓存行（通常一次 64 字节）。就像去杂货店一样：即使你只需要牛奶，你也要提着一个能装 64 件商品的购物篮。

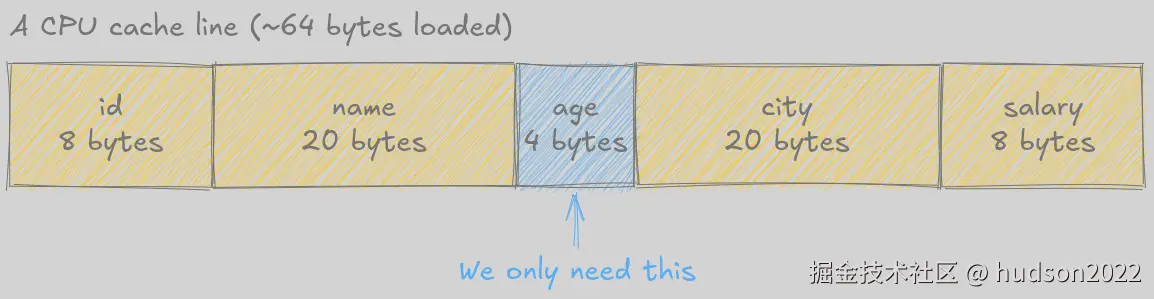

当 PostgreSQL 读取一个元组来检查 age 列（4 字节）时，以下是实际加载到缓存中的内容：

image.png**注意：**我要为这张图的粗糙之处道歉。我没有时间按比例绘制。它只显示列数据。实际上，每个元组包含一个 23 字节的头部，浪费更严重（总共 83 字节，跨越 2 个缓存行）。

我们想要 age。我们得到了一切。

那是 94% 的缓存污染！94% 👏 的 👏 污染 👏（是的，我喜欢拍手强调词语，这里感觉特别恰当，我忍不住。）

在 100 万行的表扫描上：

  • NSM 触发 100 万次缓存未命中
  • 传输的有用数据：4MB（仅 age 列）
  • 浪费的带宽：56MB（其他无人询问的列）

我见过生产环境中的 DBA 玩俄罗斯方块——重新排列数据类型以最小化填充开销，寻找每个元组浪费的 2-4 字节。

与此同时，PostgreSQL 正在将每行 56 个无用字节加载到缓存中。

就像在泰坦尼克号上重新排列甲板上的躺椅。

Anastasia Ailamaki 在 2001 年在一台 Pentium II Xeon 上测量过这个（是的，我足够老还记得那些）。她发现 75% 的缓存未命中完全可以通过 PAX 避免。

你知道更糟的是什么吗？现代系统有 128 字节的缓存行，这让问题更大！我们正在倒退！

PAX 登场：我们一直忽略的解决方案

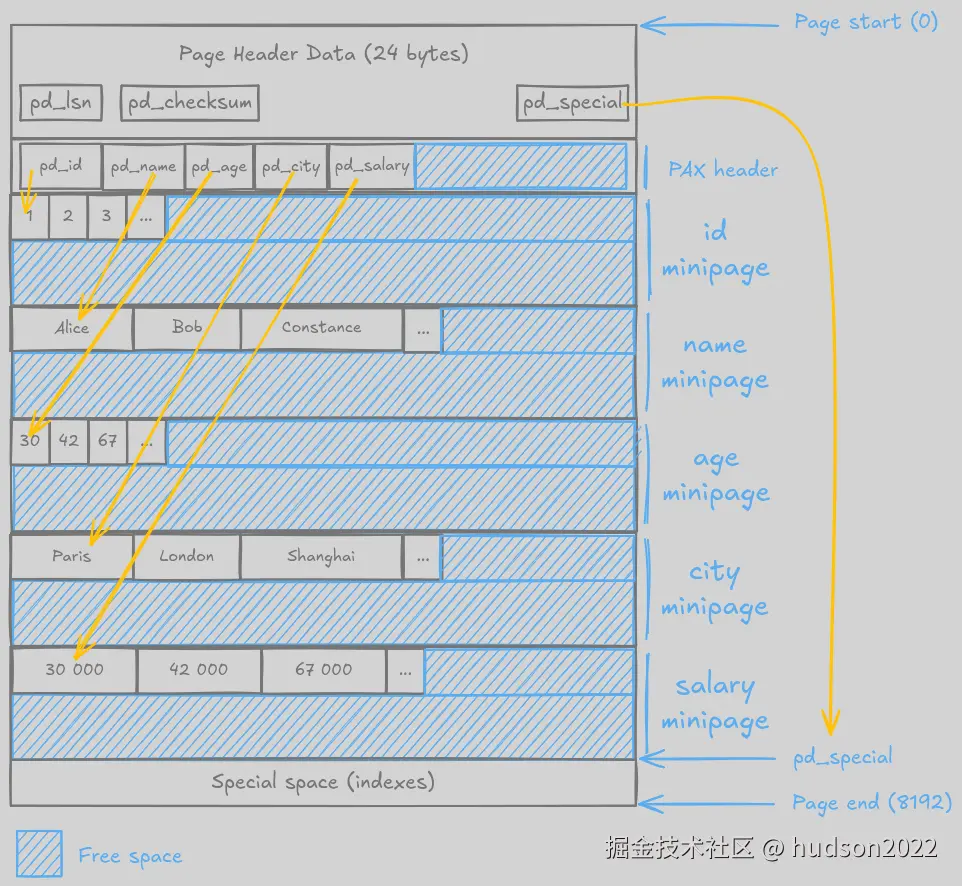

PAX 的不同之处在于。它不是存储完整的元组，而是将每个 8KB 页面的内部重新组织成面向列的"迷你页"：

image.png每个迷你页将一列的所有值分组在一起。PAX 头部包含指向每个迷你页位置的偏移量。当需要 age 列时，PostgreSQL 只读取"age"迷你页，而不是整行。

但有趣的地方来了。还记得 NSM 中 94% 的缓存浪费吗？看看用 PAX 查询相同数据时会发生什么：

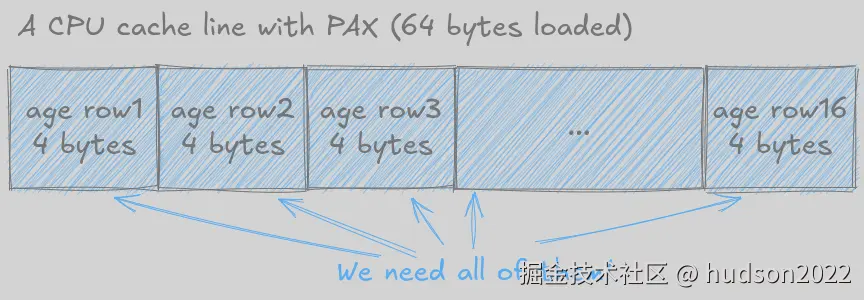

image.png一个缓存行现在加载 16 个 age 值，而不是 1 个。这不是 16% 的改进——而是缓存利用率提高了 16 倍！

使用 NSM，扫描 100 行查找"age > 30"会触发 100 次缓存未命中。使用 PAX？只有 7 次缓存未命中（100 ÷ 16 ≈ 7）。相同的数据，相同的查询，缓存未命中减少 93%。

这就是页面级别列式存储的魔力。PAX 将所有列保持在同一页面上（便于元组重建），但为顺序访问组织它们（缓存友好）。你获得了纯列式存储 80% 的优势，而无需昂贵的跨文件连接。

PAX 和 Parquet：没人谈论的家族树

当我弄清楚这件事时，我的mind被震撼了：Parquet 基于 PAX。

Parquet 没有发明页面级别的列式存储。Anastasia Ailamaki 在 2001 年就发明了。Twitter 和 Cloudera 只是将其应用于 2013 年的整个文件。

时间线：

  • 2001：Ailamaki 发明 PAX（事务数据库中的 8KB 页面）
  • 2013：Twitter/Cloudera 创建 Parquet（PAX 扩展到 128MB+ 文件）

那有什么区别？

特性PAX（原始）ParquetPostgreSQL 需要什么
粒度页面（8KB）行组（128MB+）页面（8KB）
能 UPDATE 吗？是（MVCC）否（文件不可变）是（MVCC）
所在位置OLTP+OLAP DBMS数据湖/批处理OLTP+OLAP DBMS
花哨的编码不太RLE、字典、Delta、全部未来工作
压缩否（论文中没有）Snappy、Gzip、Zstd未来工作

这是每个人都忽略的关键见解：Parquet 证明了 PAX 在大规模下有效，但牺牲了可变性来达到这一点。你不能 UPDATE Parquet 文件——它是仅追加或整个文件替换。

PostgreSQL 需要带有完整 ACID 保证的 PAX。这意味着坚持 8KB 页面，保留 MVCC，并使其与 WAL、vacuum 和缓冲区管理器一起工作。

PAX 与其他一切

让我明确说明 PAX 的位置：

特性NSMPAX纯列式
缓存局部性极差优秀优秀
记录重建免费便宜（同页）昂贵（多文件连接）
适合 OLTP？是相当好不适合
适合 OLAP？不太好相当好非常适合
存储开销基线相同可变

PAX 让你以 5% 的成本获得列式存储 80% 的优势。

这是我愿意接受的权衡。

什么时候应该（以及不应该）使用 PAX

我不会告诉你 PAX 是万能的。它不是。

最佳场景

宽表（12+ 列）带选择性查询：

-- 非常适合 PAX
SELECT event_time, revenue
FROM analytics_events  -- 25 列的表
WHERE user_id = 12345;
-- 访问 25 列中的 2 列 → 92% 缓存节省

混合 OLTP/OLAP 工作负载：

  • OLTP：单行更新保持快速（所有内容在同一页上）
  • OLAP：范围扫描飞起（持续的缓存局部性）

频繁的顺序扫描，低投影：

-- NSM 的噩梦，PAX 的天堂
SELECT COUNT(*)
FROM logs
WHERE timestamp > NOW() - INTERVAL '1 hour';

PAX 表现不佳的地方

  1. 窄表（< 8 列）： 重建开销开始接近 NSM 的简单性。不值得。
  2. SELECT * 查询： 无论如何您都必须读取所有微页面。PAX 只是增加开销。
  3. 通过索引的重度随机访问： 索引查找 → 读取完整 tuple。与 NSM 成本相同。 （尽管索引-only 扫描确实受益于更好的 VM 覆盖。）

您可以期待怎样的性能提升？

Ailamaki 在 2001 年在 Pentium II Xeon 上测量了：

  • 顺序扫描时数据缓存未命中减少 75%
  • 范围选择时执行时间减少 17-25%
  • TPC-H 查询（混合连接/聚合）减少 11-48%

现代硬件（DDR5、128 字节缓存行、巨大的 L3 缓存）上，绝对数字不同，但原则仍然成立。实际上，它们更加成立：

  • 更大的缓存行 = NSM 浪费更多带宽
  • NVMe 终结了 I/O 主导地位 → CPU/缓存成为瓶颈

我保守的生产估算：

  • 宽表上的 OLAP 查询：快 10-30%
  • OLTP 查询：慢 0-5%（微页面开销）
  • 混合工作负载：净收益 5-15%

但我想诚实地说：在有人构建 POC 并进行基准测试之前，这些都是有根据的猜测。

下一步是什么？

PAX 解决了一个真正的问题。缓存污染问题不会消失——随着每一代 CPU，它只会变得更糟。

但关键是：说"PAX 会很棒"很容易。在 PostgreSQL 中实际实现它？那就有趣了。

死 tuple 可能很难管理。WAL 日志记录如果不想每次都使用完整页面写入，会变得非常棘手。Vacuum 肯定会增加挑战。

这是理论工作——目前还没有 POC。但我想把这些想法抛出去。也许比我聪明的人会采纳它。

因为说实话？PostgreSQL 应该得到比 94% 缓存污染更好的东西。

参考文献：

Ailamaki, A., DeWitt, D. J., Hill, M. D., & Skounakis, M. (2001). Weaving Relations for Cache Performance. Proceedings of the 27th International Conference on Very Large Data Bases (VLDB) .
