一、背景介绍：Host Bound 问题
在 NPU 训练和推理场景中，Host 侧（CPU）的任务下发（如算子调度、内存分配）与 Device 侧（NPU）的任务执行是异步进行的。当 Host 侧任务下发耗时超过 Device 侧任务执行耗时，Device 会因等待新任务而处于空闲状态，形成性能瓶颈，即 Host Bound 问题。
Host Bound 问题现象整体表现为 Free（NPU 空闲）占比高（注意：Free 占比高不一定是 Host Bound 问题），其细分现象包含但不限于：
-
Host 侧某算子下发耗时长
-
Host 侧出现大量长耗时空泡
-
Host 侧流水中断
Host Bound 问题的根因大多数归结为：
-
Host 侧线程抢占；
-
Host 侧某算子/函数等待计算结果返回；
-
Host 侧长时间等待资源（如锁资源），或资源未及时释放导致阻塞；
-
Host 侧下发队列满；
-
H2D 数据传输异常；
其中，比较常见的是Host侧线程抢占问题。此类问题通常通过ftrace（Linux内核内置的一种跟踪工具）来排查，但是存在较大的困难：调优人员难以将ftrace数据和Profiling对齐，联合分析CPU与NPU的协同情况。
针对这个问题，MindStudio Insight 推出了基于ftrace 的采集解析脚本，解析结果可导入Insight可视化界面，联合Profiling展示，帮助用户实现 ftrace 数据和Profiling 数据联合分析，优化Host瓶颈。
二、Host Bound 问题分析与解决思路
利用MindStudio Insight分析 Host Bound 问题时，可以根据以下思路：
1. 使用 MindStudio Insight 集群分析功能进行整体分析，初步确定是否存在下发慢卡；
2. 同步采集Profiling 和 ftrace 数据，联合分析CPU与NPU协同情况；
3. 根据分析结果，进行针对性优化，例如绑核优化、核隔离等方式，减少进程抢占现象。
三、Host Bound优化实战案例
1 问题背景
某Linux服务器，已经发现了性能膨胀和Host侧空泡问题，但是仅仅从 Profiling数据，无法判断真实原因，缺少对于Host侧的性能分析手段。
使用MindStudio Insight的集群分析功能，看到卡3的Free占比明显过高，为下发慢卡。

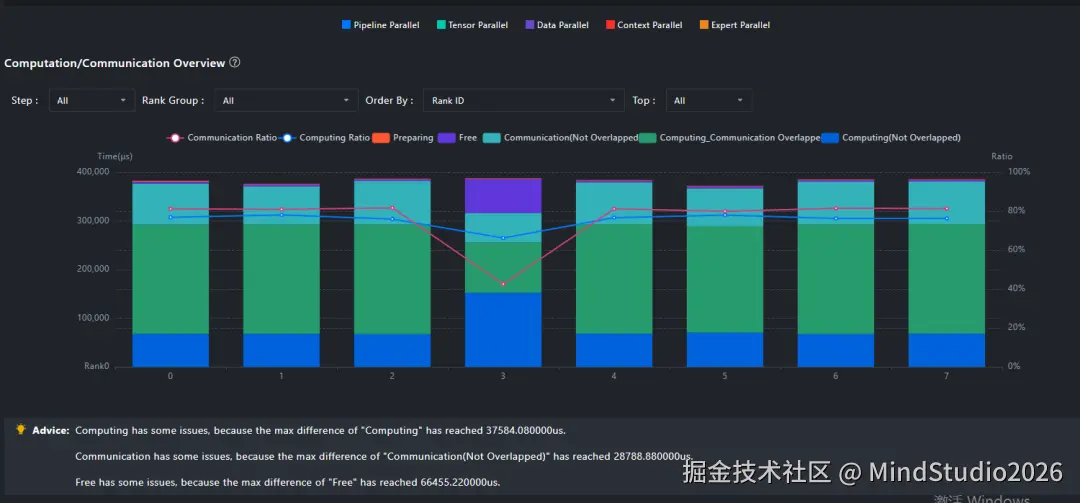

图1 集群分析初步确定是否存在下发慢卡
2 Profiling 结合 ftrace 分析抢占情况
2.1 Profiling 分析 Device 侧现象
通过 Profiling 数据，对Device侧分析（下图），可以很明显的看到卡3、卡5在黄色框选部分存在空泡，没有充分利用硬件性能。

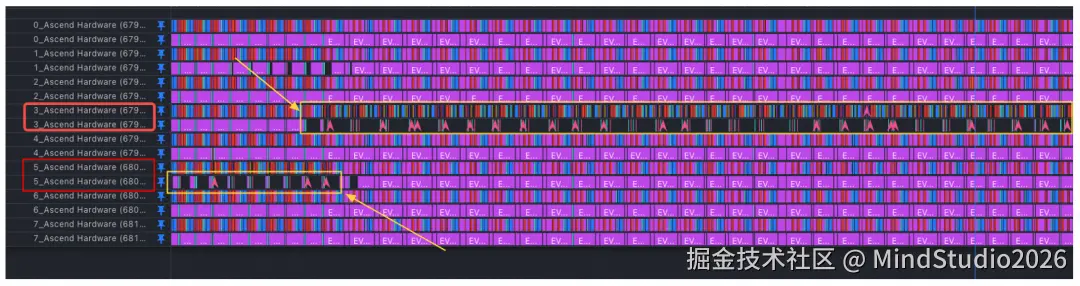

图2 -总体 Device 侧执行情况
以卡3为例，其Host To Device 连线坡度逐渐垂直，说明卡3 Host 侧下发任务较慢，Device侧出现空转，导致硬件资源浪费。

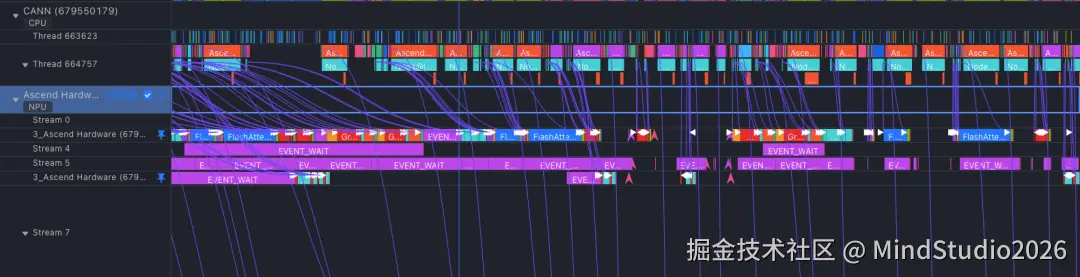

图3-卡3 Host To Device 下发连线
经过以上分析，基本可以确认，Host Bound下发慢卡降低了NPU利用率。但此时，仅通过 Profiling 数据，已经不足够分析Host侧问题根因了。接下来需要结合 ftrace数据，分析当时CPU的行为有哪些异常。
2.2 采集 ftrace 数据
利用MindStudio Insight 提供的采集脚本 trace_record.py，采集 ftrace 数据。运行结束后在当前目录下生成 ftrace.txt 文件。然后使用转换脚本trace_convert.py，将 ftrace 数据格式转换为能够导入MindStudio Insight的格式。
以上脚本，可以在MindStudio Insight的开源代码仓中获取：
2.3 Profiling与ftrace联合分析
发现问题一：ACLThread 被 CANN 线程抢占
如下图4所示，可以看到 async_task_queue连线（用于关联Python至CANN的任务下发关系）坡度非常大，这说明Python层的下发队列中有任务，但是一直没有下发，造成大约 3.2ms 的空泡。
进一步定位问题原因。该环境已经使用过绑核，绑核策略中，对应卡4的 ACLThread 绑在 CPU 90 上。因此，将泳道名称为 CPU 90 的 ftrace 泳道置顶，区域框选后发现，卡4下发慢时，对应的 Host 侧 CPU 被dev14_sq_task 进程抢占。

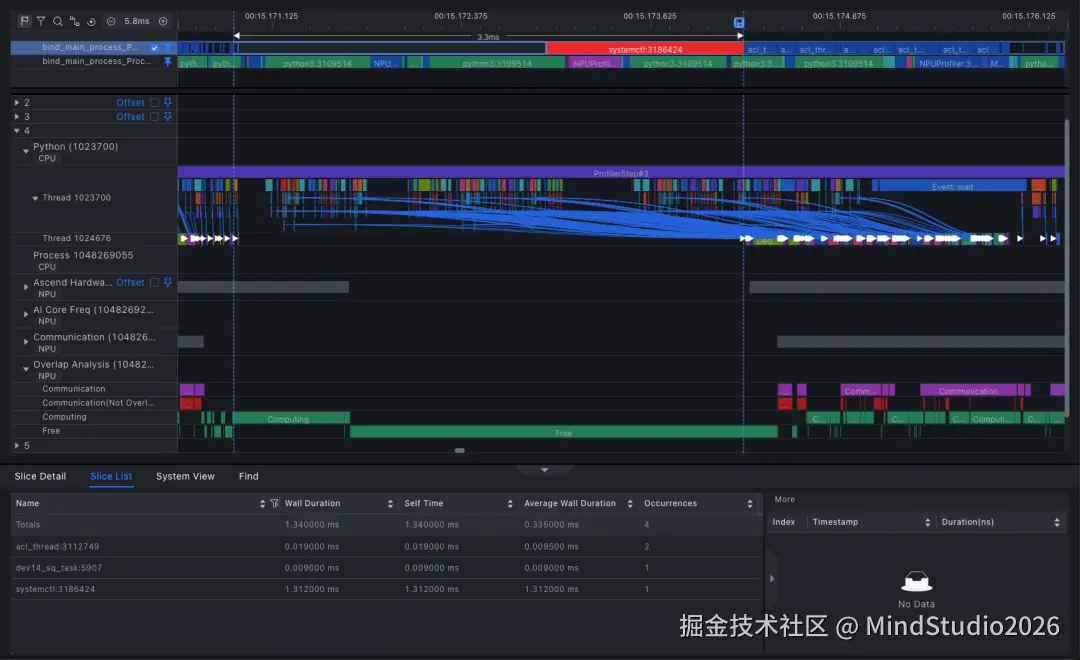

图4-卡4有大约 3.2ms 的空泡
定位结论与解决措施：
dev_sq_task 责将任务传输到 Device 上，任务优先级较高，抢占了ACLThread。在此期间，ACLThread一直处于就绪但未被调度的状态，导致了3.2ms空泡。因此，需要将 ACLThread、dev_sq_task 分别绑核。
发现问题二： ACLThread 被系统级线程systemctl抢占
如下图5所示，在两个标记（绿色旗帜和红色旗帜之间）区域，对应 CPU 被 systemctl 线程抢占并打断，导致 Host Bound 问题。图6可以看得更清楚。systemctl 线程是内核线程，主要用来做 Linux 上各种服务的调度和更新，优先级高于用户线程。

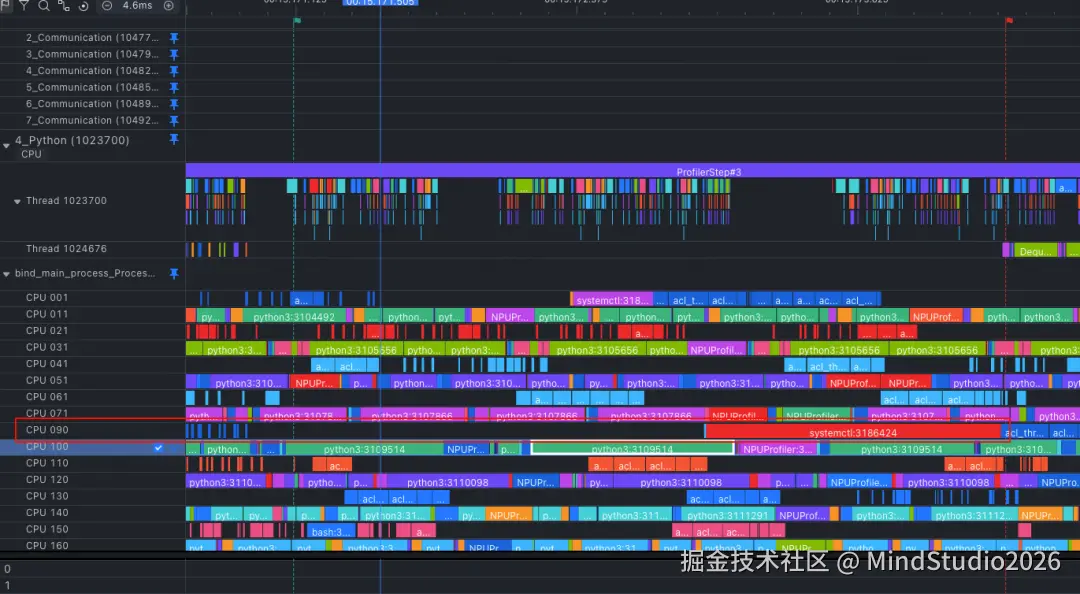

图5-卡4分析系统线程抢占

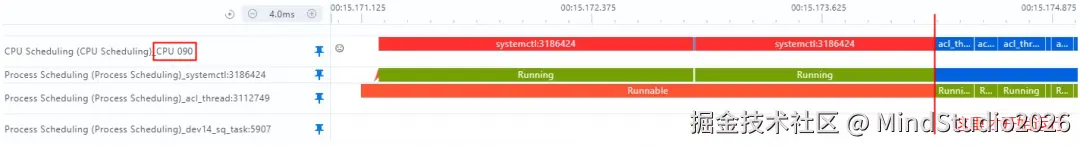

图6-系统线程抢占 ACLThread
解决措施：
启用 /etc/systemd/system.conf 中的CPU亲和性配置属性，将系统线程绑定在某几个特定的CPU核心上，以避免对用户线程的抢占。
发现问题三：频繁唤醒休眠导致CPU空转
如下图7所示，发现慢卡主进程虽然没有被抢占，但是主进程频繁在 sched_waking 状态。

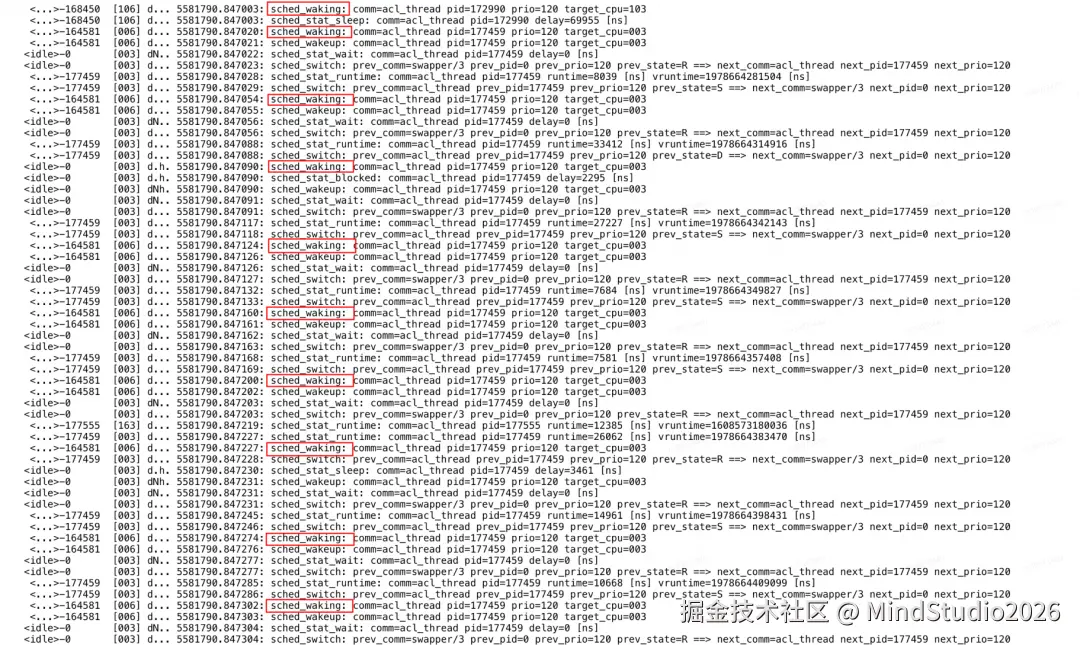

图7-frace.txt 的 sched_waking 状态频繁
解决措施：
使用CANN包提供的下发流水优化特性，开启二级流水优化，以避免主进程过快进入休眠状态而被频繁唤醒。可通过export TASK_QUEUE_ENABLE=2 环境变量使能该特性，详见：
4 优化结果
通过 Profiling 结合 ftrace 分析进程抢占和频繁调度问题，并且针对问题完成绑核、使能下发流水优化等方法，最终将 Free 占比从 18% 降低到 0.38%，Host Bound问题得到极大缓解。

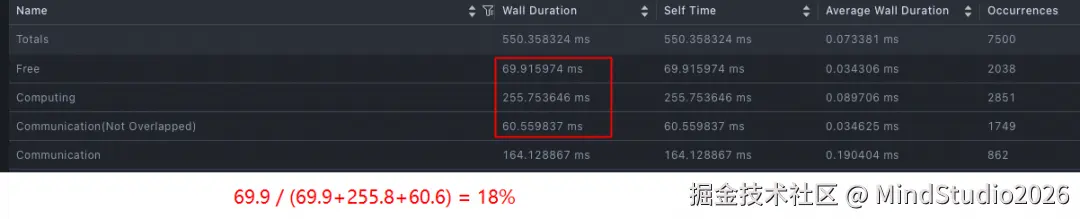

图8-优化前 Free 占比

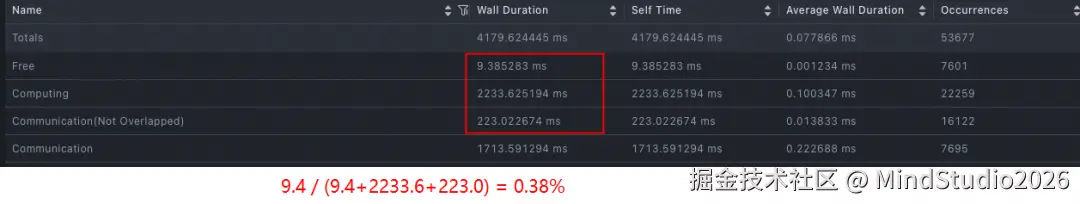

图9 -优化后 Free 占比
总结
Host Bound 问题已经成为模型训练与推理部署中的高频问题，但是一直以来，调优人员都缺乏有效手段，能够同时观测 Host 侧和 Device 侧的执行情况。MindStudio 提供了一种将Profiling数据与ftrace数据联合分析的方案，打开了Host侧黑盒，让下发问题看得准，调得快。
