ForgeAdmin 新成员：AI 赋能的数据可视化大屏平台

基于 GoView 二次开发，集成 AI 智能生成能力，对接真实后台接口，让数据大屏开发效率提升 10 倍。

一、项目背景

在数字化转型的浪潮中，数据可视化大屏已经成为企业展示运营数据、监控业务指标的核心工具。然而，传统的大屏开发往往需要前端工程师花费大量时间进行图表配置、布局调整和数据对接，开发周期长、成本高。

GoView 作为 Dromara 开源社区的一款优秀数据可视化低代码平台，基于 Vue3 + TypeScript + ECharts + VChart 技术栈，提供了拖拽式的大屏设计能力，极大降低了大屏开发的门槛。

在此基础上，ForgeAdmin 团队对 GoView 进行了深度二次开发，不仅对接了真实的后台管理接口，还创新性地集成了 AI 智能生成能力，让用户只需用自然语言描述需求，即可一键生成完整的数据大屏。

二、核心亮点

2.1 AI 一键生成大屏

这是本次开发最核心的功能创新。我们在 GoView 的编辑器中集成了 AI 对话面板（AIChatPanel），支持两种工作模式：

  • 生成大屏模式：用户输入需求描述，AI 自动分析需求并生成包含图表组件、布局配置、数据结构的大屏方案
  • 自由对话模式：用户可以与 AI 自由交流，获取大屏设计建议和优化方案

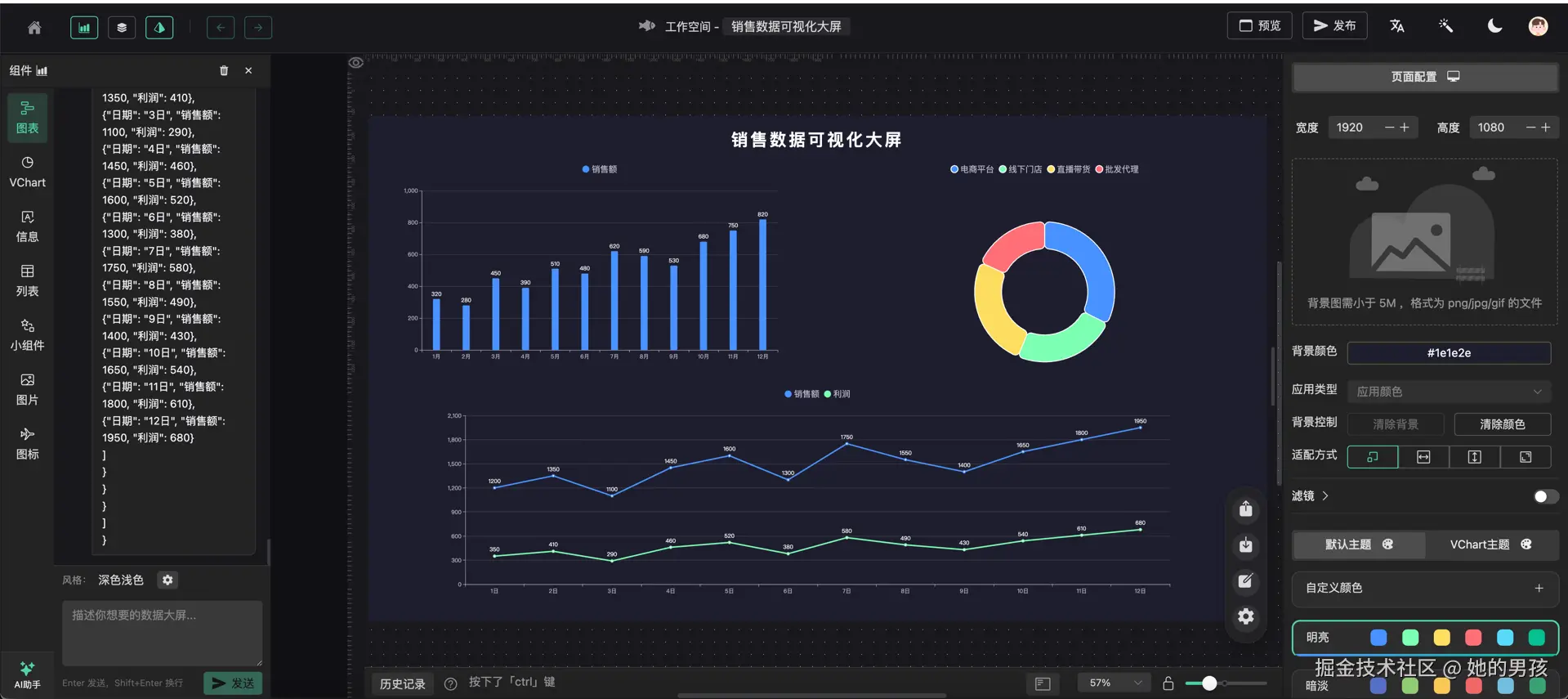

编辑器画布与 AI 面板 图：大屏编辑器画布，左侧为组件库与 AI 助手入口，中间为可视化画布，右侧为配置面板

系统内置了 4 个快捷提示词模板，覆盖最常见的业务场景：

快捷提示词适用场景
电商销售数据监控大屏电商平台运营数据监控
智慧城市运营中心大屏城市级数据汇聚展示
工厂生产数据监控大屏工业制造实时监控
财务数据分析大屏企业财务指标分析

2.2 多供应商 AI 接入

不同于市面上绑定单一 AI 服务的方案，我们设计了灵活的 多供应商架构，支持用户自行配置和管理 AI 服务：

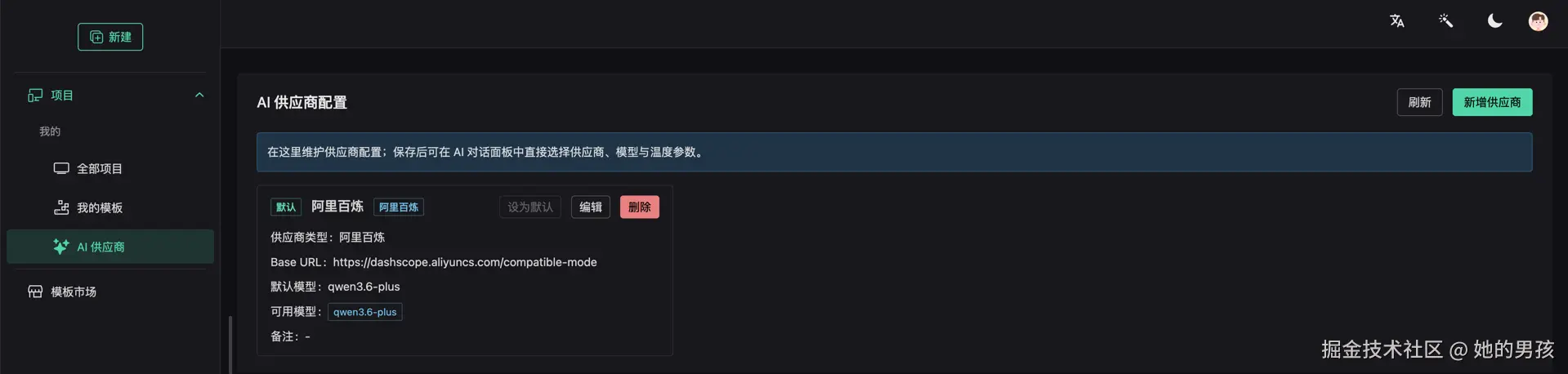

ai-provider-config.png 图：AI 供应商配置页面，支持新增、编辑、删除供应商，以及连接测试和默认设置

系统内置了丰富的供应商预设模板，一键填充配置：

  • 阿里百炼（DashScope）：接入通义千问系列模型
  • OpenAI：支持 GPT 系列模型
  • 智谱 AI：接入 GLM 系列模型
  • Moonshot：接入 Kimi 系列模型
  • DeepSeek：接入 DeepSeek 系列模型
  • Ollama：支持本地部署的开源模型
  • 自定义：兼容 OpenAI API 格式的任意服务

每个供应商支持配置多个可用模型，用户可以在 AI 对话面板中实时切换供应商、模型，并调节温度参数和最大 Token 数，灵活控制生成效果。

2.3 对接真实后台接口

原版 GoView 主要面向纯前端使用场景，数据大多通过 Mock 或静态 JSON 配置。我们在 ForgeAdmin 中对数据层进行了全面改造：

  1. 统一认证体系：大屏平台与 ForgeAdmin 后台管理系统共享 Sa-Token 认证，登录即可使用
  2. 项目持久化：大屏项目数据通过 API 存储到后端数据库，支持多端同步
  3. 动态数据源：支持配置真实的后端 API 接口，图表数据实时刷新
  4. AI 服务后端化：AI 供应商配置、会话管理、流式对话等全部通过后端 API 实现，保障 API Key 安全

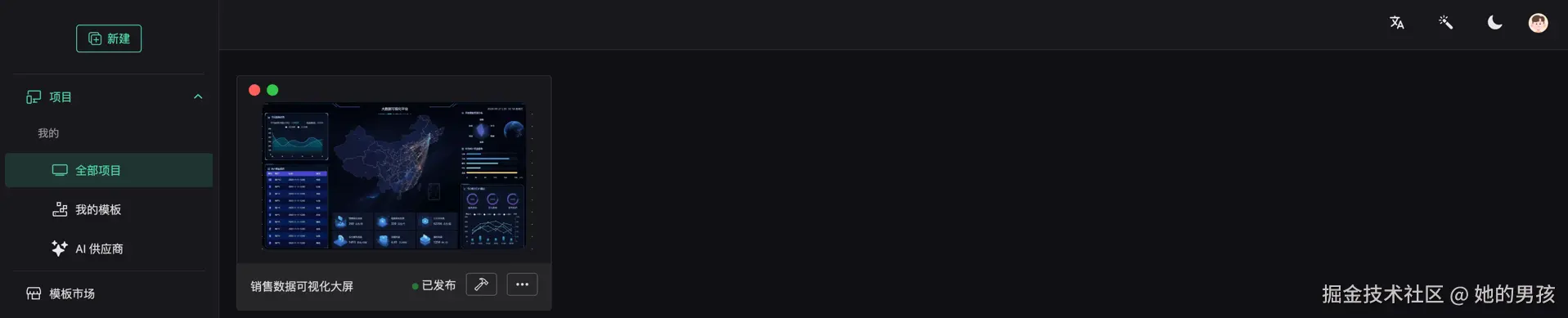

图：项目列表页面，展示已创建的大屏项目，支持发布状态管理

2.4 智能布局引擎

AI 生成的组件可能不包含精确的位置信息，为此我们实现了自动布局算法（layoutAlgorithm）：

策略：网格划分，将画布划分为 N 列，依次填入组件
- 组件数 <= 4：2 列布局
- 组件数 5-9：3 列布局
- 组件数 > 9：4 列布局
- 顶部预留 80px 标题区域
- 自动计算行高，均匀分布

同时，AI 引擎（aiEngine）支持智能合并图表配置：

  • ECharts 组件：自动覆盖 dataset，根据数据维度调整 series 数量
  • VChart 组件：智能合并 dataset 配置
  • 通用组件：保留原有配置，仅更新必要字段

三、技术架构

3.1 整体架构

┌─────────────────────────────────────────────────────────┐
│                    ForgeAdmin 平台                        │
├──────────────────────┬──────────────────────────────────┤
│   forge-admin-ui     │       forge-report-ui             │
│   (后台管理系统)       │    (AI 数据可视化大屏)              │
│   Vue3 + Naive UI    │    Vue3 + GoView + AI             │
├──────────────────────┴──────────────────────────────────┤
│              Spring Boot 3 后端服务                        │
│         Sa-Token · MyBatis-Plus · Flowable               │
└─────────────────────────────────────────────────────────┘

3.2 AI 模块技术实现

AI 功能的前端实现包含以下核心模块：

模块文件职责
AI 对话面板AIChatPanel.vue用户交互入口，支持流式对话、快捷提示词
AI 生成对话框AIGenerateDialog.vue模态弹窗形式的大屏生成入口
AI 引擎aiEngine.ts解析 AI 响应 JSON，将组件应用到画布
LLM 客户端llmClient.ts从流式输出中提取 JSON 响应
组件注册表componentRegistry.ts构建组件目录，供 AI 参考可用组件
布局算法layoutAlgorithm.ts网格划分自动布局
AI StoreaiStore.tsPinia 状态管理
AI APIapi/ai/index.ts接口定义，SSE 流式通信

3.3 流式通信

AI 对话采用 SSE（Server-Sent Events） 流式通信，实时展示 AI 生成过程：

// 核心流程
const consumeAiSse = async (url, data, onChunk, onDone, onError) => {
  const response = await fetch(url, {
    method: 'POST',
    headers: {
      'Content-Type': 'application/json',
      'Authorization': `Bearer ${token}`,
    },
    body: JSON.stringify(data),
  })

  const reader = response.body?.getReader()
  // 逐块读取 SSE 事件流，解析 data 字段
  // 支持 event: message / done / error 三种事件类型
}

生成过程中，界面会展示进度提示：

🧠 正在理解你的大屏需求...
🧩 正在规划页面布局与组件组合...
📊 正在生成图表数据结构与画布配置...
✨ 正在整理最终结果...

3.4 组件目录系统

为了让 AI 了解平台支持哪些可视化组件，我们构建了完整的组件注册表（componentRegistry），涵盖 7 大类组件：

分类说明示例组件
Charts（ECharts）ECharts 图表柱状图、折线图、饼图、雷达图、散点图、地图
VChart字节 VChart 图表高级统计图表
Informations信息展示文字、图片、视频、词云、嵌套网页
Tables数据列表滚动排名列表、滚动表格
Decorates装饰组件边框 0113、装饰 0106
Photos图片组件图片展示
Icons图标组件图标展示

AI 生成大屏时，会将组件目录文本附在请求中，确保 AI 只使用平台支持的组件类型。

四、功能展示

4.1 登录页面

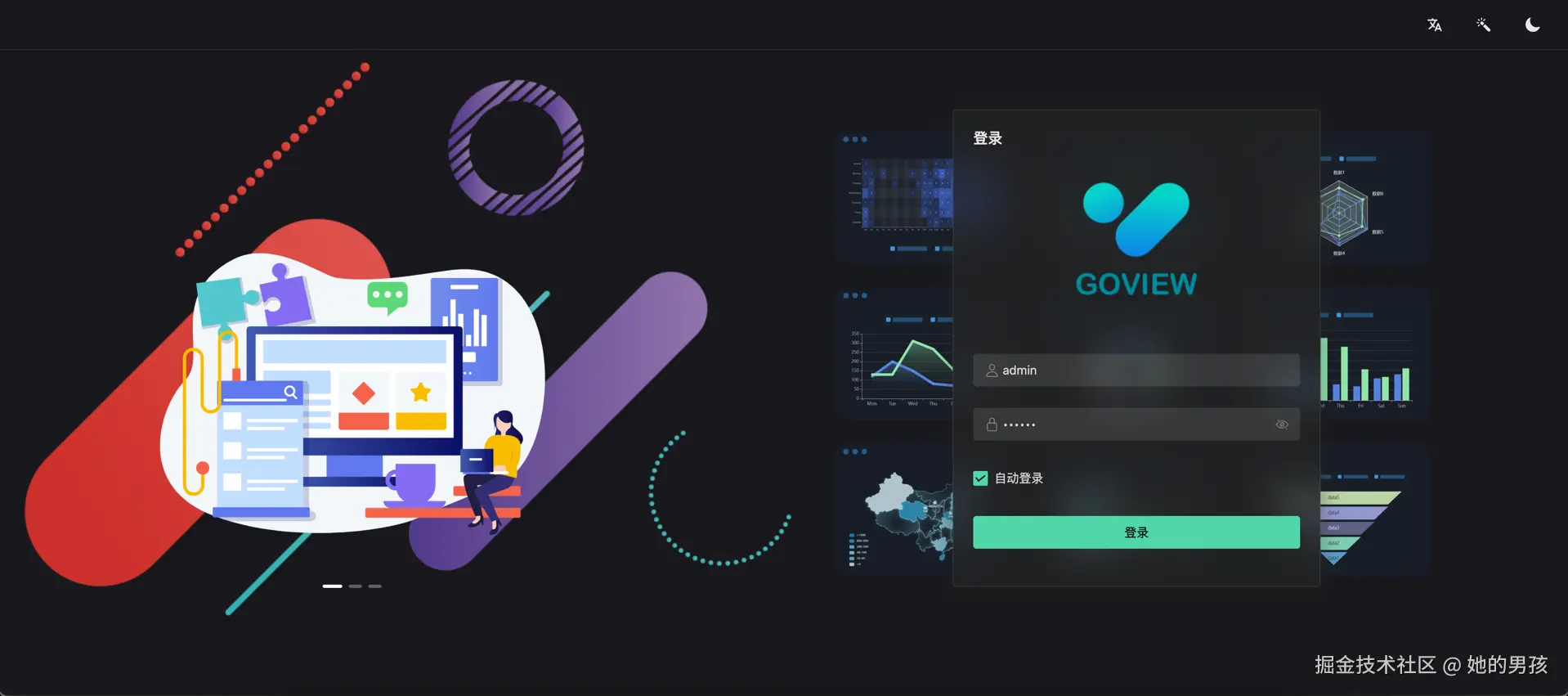

图：GoView 大屏平台登录页，与 ForgeAdmin 共享认证体系

4.2 可视化编辑器


图：大屏编辑器核心界面，包含组件库（左侧）、画布（中间）、配置面板（右侧）

编辑器支持丰富的操作能力：

  • 拖拽布局：从组件库拖拽图表到画布，自由调整位置和大小
  • 数据配置：支持 HTTP 请求、SQL 请求等多种数据源方式
  • 主题切换：内置多种行业主题（金融、政务、医疗、汽车等），支持自定义配色
  • 动画配置：为组件添加入场动画效果
  • 事件编辑：配置组件交互事件
  • 历史记录：支持撤销/重做操作

4.3 数据源配置

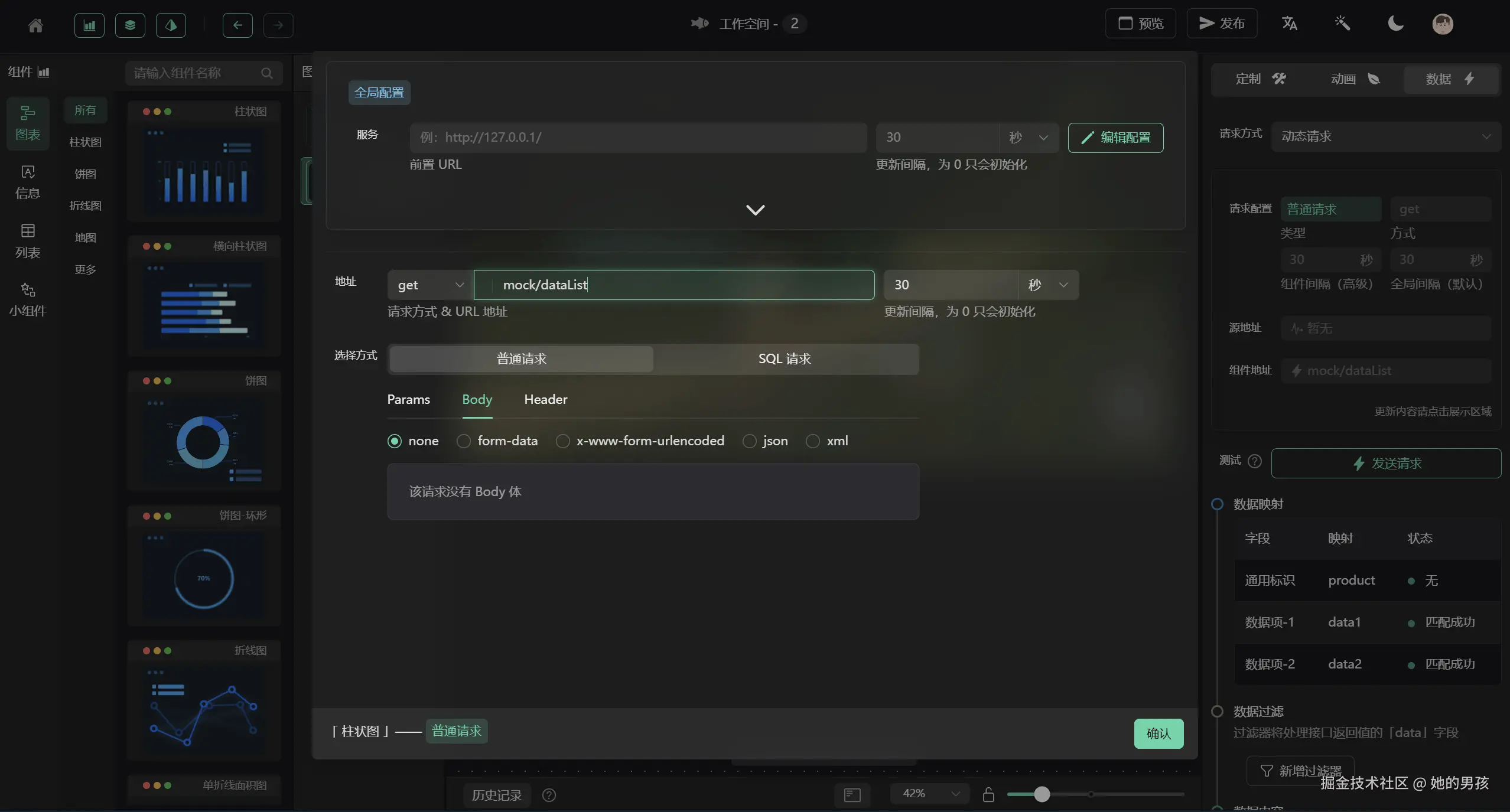

图：数据请求配置面板，支持配置后端 API 地址、请求方式、刷新间隔等

4.4 VChart 图表集成

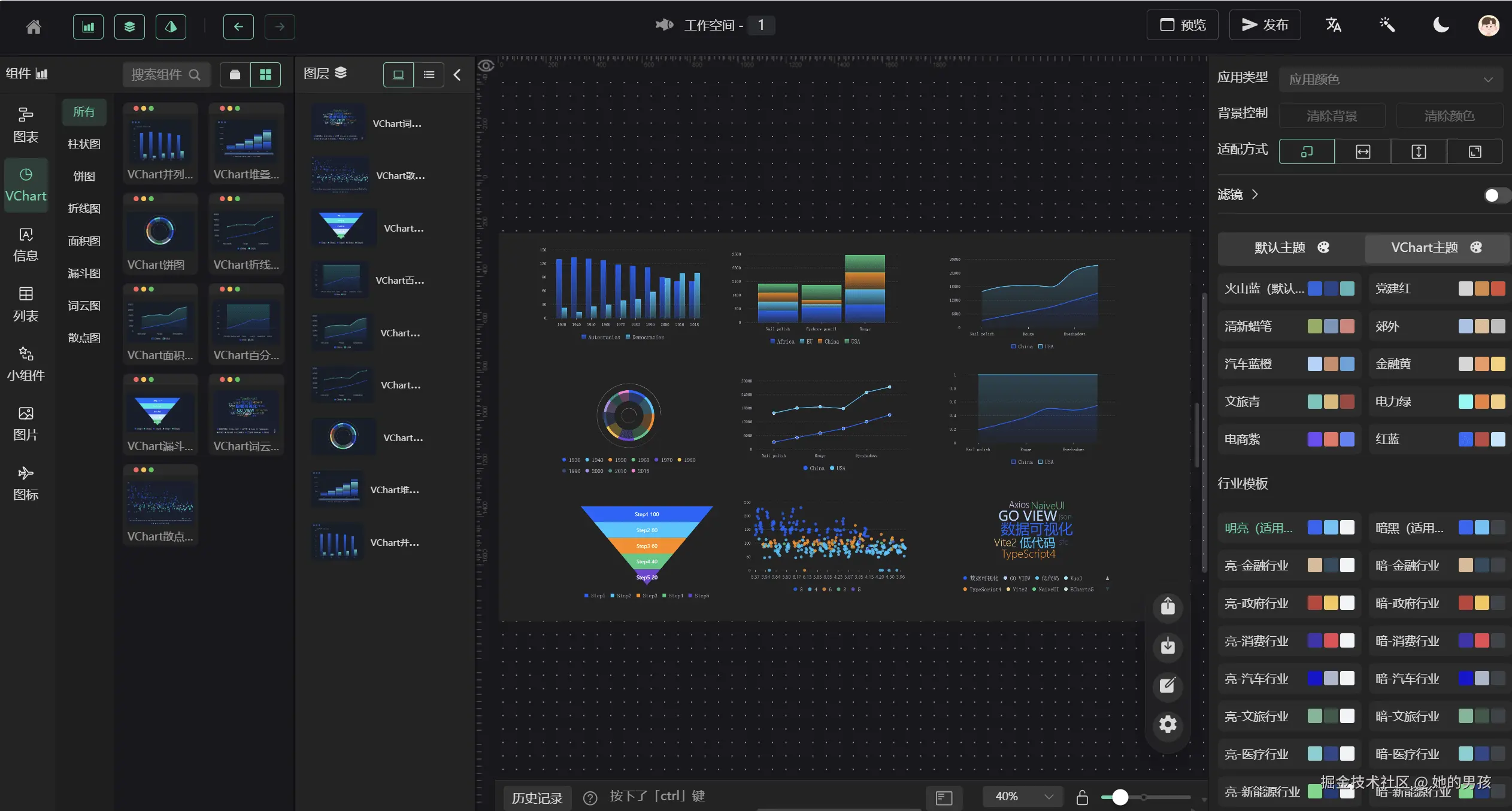

图：集成字节跳动 VChart 图表框架，提供更丰富的可视化效果

4.5 3D 可视化

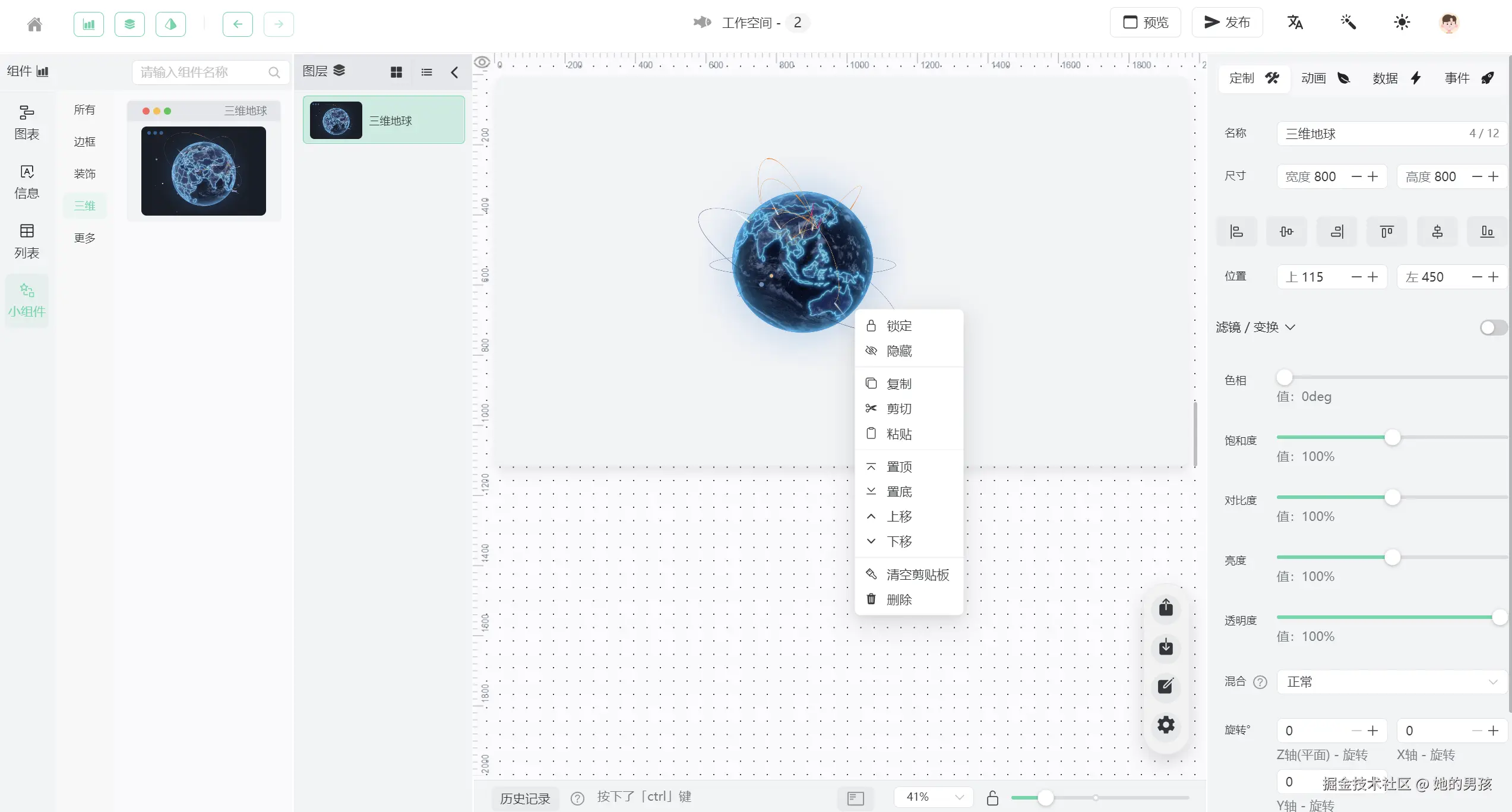

3d-earth-editor.png 图：支持 Three.js 3D 地球等高级可视化组件

五、AI 功能使用流程

5.1 配置 AI 供应商

  1. 进入 项目 → AI 供应商 配置页面
  2. 点击 新增供应商，选择预设模板（如阿里百炼）
  3. 填写 API Key 和 Base URL
  4. 点击 测试连接，验证配置是否正确
  5. 设为默认供应商

5.2 AI 生成大屏

  1. 进入大屏编辑器，在左侧面板找到 AI 助手
  2. 选择 生成大屏 模式
  3. 输入需求描述，例如："生成一个电商销售数据监控大屏，包含月度销售趋势、品类占比、地区分布"
  4. 选择深色/浅色风格
  5. 点击发送，等待 AI 生成
  6. 生成完成后，点击 应用到画布 即可看到完整的大屏布局

5.3 二次编辑

AI 生成的大屏是一个高质量的起点，用户可以在此基础上：

  • 拖拽调整组件位置和大小
  • 修改图表数据和样式
  • 替换数据源为真实 API 接口
  • 添加装饰组件增强视觉效果
  • 配置动画和交互事件

六、与原版 GoView 的对比

特性原版 GoViewForgeAdmin 大屏
数据存储浏览器本地存储后端数据库持久化
用户认证无Sa-Token 统一认证
AI 生成不支持支持自然语言生成大屏
AI 供应商不支持多供应商管理与切换
数据源Mock / 静态 JSON真实后端 API 接口
会话管理无AI 对话历史记录
模板市场有有（可扩展）
主题系统有有 + 自定义配色
图表框架ECharts + VChartECharts + VChart
部署方式纯前端 / DockerDocker + Nginx

七、快速开始

环境要求

  • Node.js >= 18.x
  • Java >= 17（后端服务）
  • MySQL >= 8.0
  • Redis >= 6.0

启动大屏服务

# 1. 克隆项目
git clone https://gitee.com/ForgeLab/forge-admin.git

# 2. 进入大屏前端目录
cd forge-report-ui

# 3. 安装依赖
npm install

# 4. 启动开发服务
npm run dev

配置 AI 供应商

  1. 启动服务后，登录系统
  2. 进入 项目 → AI 供应商 页面
  3. 新增供应商并配置 API Key
  4. 返回编辑器，即可使用 AI 生成功能

八、总结

ForgeAdmin 的 AI 数据可视化大屏项目，在 GoView 这个优秀的开源基础上，实现了三个关键突破：

  1. AI 赋能：通过自然语言交互，将大屏开发从"拖拽配置"升级为"描述即生成"，大幅降低使用门槛
  2. 真实数据：对接后台管理系统的真实接口，让大屏不再是静态 Demo，而是可用的业务工具
  3. 灵活开放：多供应商架构让用户不被绑定到特定 AI 服务，本地部署选项满足数据安全需求

未来，我们计划进一步增强 AI 能力，包括：

  • 支持上传数据文件（Excel/CSV），AI 自动分析并推荐最佳可视化方案
  • 智能数据洞察，自动发现数据中的趋势和异常
  • 多轮对话优化，支持对已生成大屏的迭代修改

项目地址：gitee.com/ForgeLab/fo…

技术栈：Vue3 + TypeScript + Vite + NaiveUI + ECharts + VChart + Pinia + Spring Boot 3

开源协议：MIT License
