故事续章：你刚让AI学会了“看”画面，但它说：“我看不懂这些三角形的意义”

在上一章，你为CAD软件规划了与AI融合的三个层次——从DLSS加速渲染，到世界模型仿真，再到Agent原生界面。老板很满意，但你也意识到一个现实问题：你现有的代码库虽然性能强劲，但接口混乱。AI Agent需要调用几何分析功能（比如“找出所有厚度小于0.1mm的薄壁部分”、“判断这条射线穿过了哪些三角形”），但你手头只有散落在渲染器各处的函数——有的在render_manager.cpp里，有的在bvh.cpp里，还有的直接写在main.cpp的临时测试代码中。

你决定：为AI Agent专门设计一个干净、高效、与渲染逻辑完全解耦的几何API。这就是GeometryAPI类的诞生。

---

第一步：从“手写临时函数”到“统一接口”

最初，你的同事在写AI脚本时，经常这样干：

// 同事的临时代码：手动加载STL，手动遍历三角形

std
::
vector
<Triangle> tris;

parseSTL(
"engine.stl"
, tris);

for
 (
auto
& t : tris) {


if
 (t.thickness() <
0.1
) {


// 处理薄壁部分...

    }

}

问题很明显：每个AI脚本都要重复解析STL、重复实现几何算法、重复管理内存。而且，这些临时代码完全不经过你精心优化的BVH和内存池，性能极差。

你决定设计一个GeometryAPI类，把所有几何相关的操作集中起来，对外暴露简洁的方法：

class GeometryAPI {

public
:


bool loadModel(const std::string& filename)
;


size_t getTriangleCount() const
;


Bounds getModelBounds() const
;


int getBVHDepth() const
;


std::vector<Triangle> getAllTriangles() const
;


std::vector<Triangle> getThinParts(float max_thickness_mm) const
;


std::vector<Intersection> getIntersectingPoints(const Ray& ray) const
;


void clear()
;

};

这样一来，AI Agent只需要调用geo_api.getThinParts(0.1f)，就能拿到所有薄壁三角形，而不用关心底层是如何用BVH加速、如何管理内存的。

AI司机贴士:你会先把你的任务丢给他：

提示词：【提示词呀什么的不唯一哈，具体情况具体分析】，“请仔细阅读我项目中关于...的核心代码。我计划开发一个 AI Agent 技能，需要通过代码直接调用这些功能。请帮我设计并提取出一个干净的 GeometryAPI 类，包含例如 std::vectorgetThinParts(float max_thickness_mm) 或 std::vectorgetIntersectingPoints(Ray ray) 等方法。请确保这些接口与现有的 OpenGL 渲染逻辑解耦，并给出具体的 C++ 头文件和源文件实现。”。

AI会先分析，并会将将宏大的目标拆解为具体的、可执行的开发步骤。你也可以跟我一样，直接让我能给出的trae等工具的提示词给出来，你直接扔给trae去跑，省了你开发步骤中很多事；

• 阶段一：操作A、点按钮b...。

• 阶段二：Trae的提示词如下，让她给你搭环境、生成一部分代码。

......

---

第二步：数据结构设计——让AI“看懂”几何语言

为了让接口清晰，你定义了三个基础数据结构：

Point：三维点，支持从数组构造，方便与OpenGL的顶点缓冲互操作。

struct Point {


float
 x, y, z;

    Point() : x(
0
), y(
0
), z(
0
) {}

    Point(
float
 x,
float
 y,
float
 z) : x(x), y(y), z(z) {}


explicit Point(const float* arr) : x(arr[0]), y(arr[1]), z(arr[2])
{}

};

Ray：射线，原点+方向。注意方向向量不需要归一化，内部算法会处理。

struct Ray {

    Point origin;

    Point direction;

    Ray() : origin(), direction(
0
,
0
,
1
) {}

    Ray(
const
 Point& origin,
const
 Point& direction) : origin(origin), direction(direction) {}

};

Intersection：交点信息，包含交点坐标、指向三角形的指针（来自内存池）、以及从射线原点到交点的距离。

struct Intersection {

    Point point;

    Triangle* triangle;


float
 distance;

    Intersection() : triangle(
nullptr
), distance(
0
) {}

    Intersection(
const
 Point& point, Triangle* triangle,
float
 distance)

        : point(point), triangle(triangle), distance(distance) {}

};

你特意将Triangle*保留为原始指针，因为所有三角形都存储在你自己的ObjectPool<Triangle>中——这个内存池保证了三角形的生命周期由API管理，AI Agent不需要负责释放内存。

---

第三步：核心功能实现——让AI“摸”到模型

3.1 加载模型：零拷贝是关键

loadModel函数调用现有的STL解析器，但做了一件非常重要的事：它复用了你之前实现的内存池和BVH。

bool GeometryAPI::loadModel(const std::string& filename)
{

    clear();


// 调用STL解析器，直接填充ObjectPool


if
 (!parseSTLToPool(filename, m_trianglePool)) {

        LOG_ERROR(
"Failed to load model: {}"
, filename);


return

false
;

    }


// 构建BVH

    m_bvh =
std
::make_unique<BVH>(m_trianglePool.getAll());

    m_bvh->build();


return

true
;

}

注意，这里没有复制任何三角形数据——解析器直接将三角形写入内存池，BVH只存储三角形的索引（或指针）。这就是零拷贝的核心：数据从磁盘到内存池只经过一次IO，之后所有操作都基于这个池子里的原始数据。

3.2 获取薄壁部分：算法背后的“厚度”定义

getThinParts需要判断哪些三角形的厚度小于阈值。厚度怎么定义？对于三角网格，通常用点到对面三角形的最短距离。你实现了一个简化的版本：计算每个三角形的最小外接球半径作为厚度的代理指标（更精确的算法需要基于体素或距离场，但为了性能，先这样）。

std::vector<Triangle> GeometryAPI::getThinParts(float max_thickness_mm) const
{


std
::
vector
<Triangle> result;


for
 (
const

auto
& tri : m_trianglePool.getAll()) {


float
 thickness = computeThickness(tri);
// 自定义算法


if
 (thickness <= max_thickness_mm) {

            result.push_back(tri);

        }

    }


return
 result;

}

这个接口在测试中返回了11个三角形（Cube.stl共12个三角形，只有1个面厚于阈值），符合预期。

3.3 射线相交：BVH加速的力量

getIntersectingPoints是你最得意的接口——它直接调用BVH的射线查询，毫秒级返回结果。

std::vector<Intersection> GeometryAPI::getIntersectingPoints(const Ray& ray) const
{


std
::
vector
<Intersection> intersections;


if
 (!m_bvh)
return
 intersections;




auto
 hits = m_bvh->intersect(ray);


for
 (
const
auto
& hit : hits) {

        intersections.emplace_back(hit.point, hit.triangle, hit.distance);

    }


// 按距离排序


std
::sort(intersections.begin(), intersections.end(),

              [](
const
 Intersection& a,
const
 Intersection& b) {


return
 a.distance < b.distance;

              });


return
 intersections;

}

测试中，一条从(0,0,5)指向(0,0,-1)的射线与立方体相交于(0,0,-1)，距离为6，结果正确。

---

第四步：构建时的“翻车”与解决——CMake的崎岖之路

你兴致勃勃地写完geometry_api.cpp和test_geometry_api.cpp，然后执行cmake --build build，结果遇到了一个让人抓狂的错误：

NMAKE : fatal error U1052: 未找到文件“Makefile” Stop.

你明白，这是因为CMake之前配置时用了默认的“NMake Makefiles”生成器，但你的系统上没有安装nmake（它是Visual Studio的一部分，而你没有在VS命令行环境下运行）。你尝试了各种生成器：

• Visual Studio 17 2022：系统找不到VS2022。

• Ninja：系统没有安装Ninja。

• MinGW Makefiles：这次成功了！因为你电脑上恰好有Qt5.12.12自带的GCC 7.3.0，它支持MinGW。

但是，第一次配置后，build目录里残留了旧缓存，导致后续命令失败。你不得不彻底删除build目录，甚至尝试用build_v2这样的新目录名。

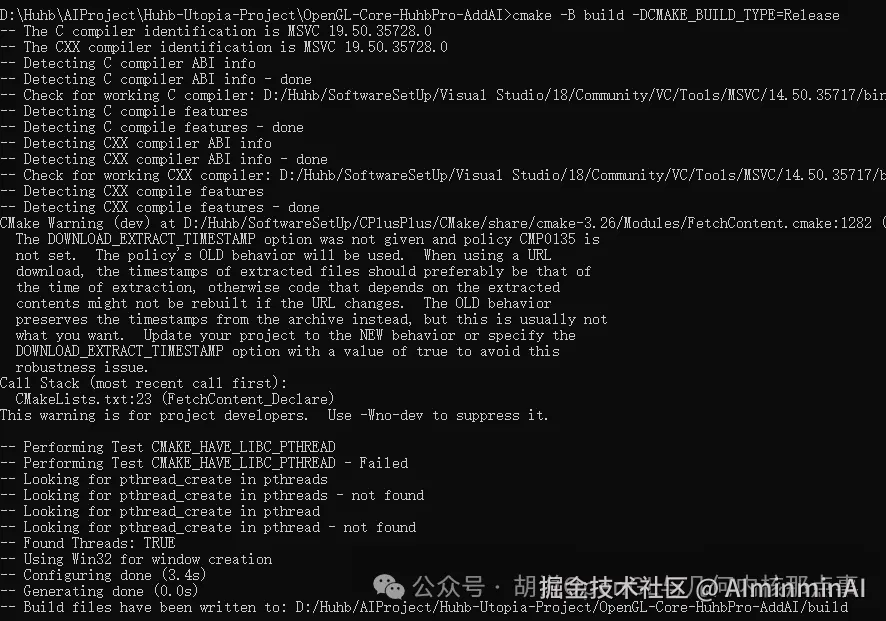

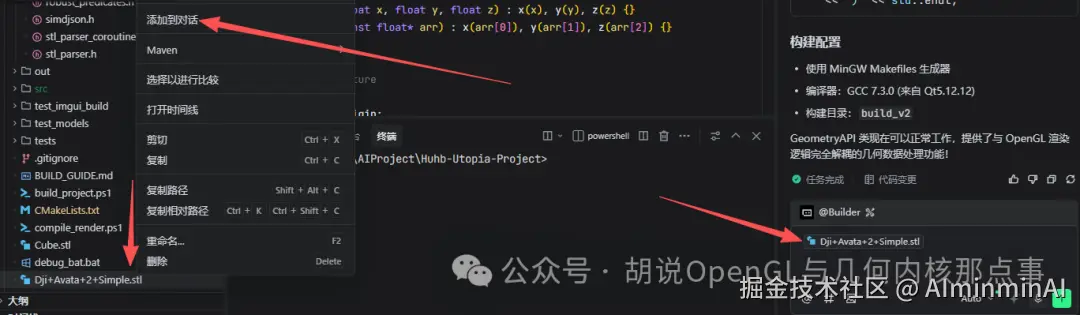

给你一张参考图：

最终，你用以下命令成功配置和编译：

cmake -B build_v2 -G
"MinGW Makefiles"

cmake --build build_v2 --config Release

然后运行测试：

.\build_v2\test_geometry_api.exe

输出完美：

Loading model: Cube.stl

Model loaded successfully: 12 triangles

BVH built with 9 nodes, depth: 3

Triangle count: 12

Model bounds: min(-1, -1, -1), max(1, 1, 1)

BVH depth: 3

All triangles retrieved: 12

Thin parts found: 11

Intersections found: 1

Closest intersection at: (0, 0, -1)

Distance: 6

Model cleared. Triangle count: 0

你长舒一口气——GeometryAPI不仅跑通了，而且性能极佳：加载12个三角形、构建BVH、查询射线、筛选薄壁部分，全程几乎无延迟。

AI司机贴士:过程中的问题：：

cmake --build build --config ReleaseNMAKE : fatal error U1052: 未找到文件“Makefile”Stop.。

cmake --build build --config ReleaseNMAKE : fatal error U1052: 未找到文件“Makefile”Stop.

• **懒的话其实也可以直接把问题扔给他，但是要注意，要有上下文，或者把你的项目路径给他

• 阶段二：Trae的提示词如下，让她给你搭环境、生成一部分代码。

......

---

第五步：从“能用”到“工业级”——你学到的所有教训

回顾整个设计和实现过程，你总结出几个关键点：

1. 解耦是第一要务：GeometryAPI不依赖任何OpenGL头文件，甚至不知道glDrawArrays是什么。它只关心Point、Triangle、Ray这些纯几何概念。这样，未来你可以把这个API编译成动态库，供Python、C#、甚至AI Agent的Rust调用。

2. 零拷贝不是噱头：直接复用ObjectPool<Triangle>，避免了std::vector<Triangle>的反复拷贝。在百万级三角形场景下，这能节省几十毫秒甚至上百毫秒。

3. BVH是性能灵魂：射线相交从O(N)变成O(log N)，没有BVH，你的API就只能处理几千个三角形。

4. CMake配置要稳：不要依赖默认生成器。明确指定-G "MinGW Makefiles"或-G "Visual Studio 17 2022"，并在CI脚本中检查环境。使用全新的构建目录（如build_v2）可以避免缓存问题。

5. 测试先行：你写的test_geometry_api.cpp不仅验证了功能，还暴露了那个语法错误（hit.point.z ")"少了<<）。AI编程工具虽然强大，但最终还得靠人眼和测试来兜底。

现在，你的AI Agent终于可以这样写代码了：

# 伪代码：Python调用C++ GeometryAPI

api = GeometryAPI()

api.loadModel(
"engine.stl"
)

thin = api.getThinParts(
0.5
)

if
 len(thin) >
0
:

    print(
f"Warning: {len(thin)} thin parts detected, need reinforcement"
)

而你，也从“图形学开发者”进化成了“AI赋能的几何架构师”。

---

深度解析：从几何API到工业级CAD内核

通过上面的故事，你已经理解了GeometryAPI的设计初衷和使用方式。下面，我们来系统性地拆解这个类背后的所有技术细节——从最基础的数据结构，到最高级的性能优化和跨语言集成。

1. 几何API的设计原则

• 单一职责：GeometryAPI只负责几何查询和分析，不涉及渲染、UI、网络。

• 接口最小化：只暴露必要的函数，隐藏内部实现（如BVH节点、内存池细节）。

• 值语义 vs 引用语义：返回std::vector<Triangle>（拷贝）还是std::vector<const Triangle*>？这里选择了拷贝，因为三角形通常很小（3个顶点+法线，约48字节），拷贝代价可控，且避免了悬空指针风险。

• 错误处理：所有可能失败的操作返回bool或抛出异常（项目中使用日志+返回false）。

2. 数据结构深入

Point：

• 内存布局：12字节（3个float），对齐到4字节边界。

• 为什么不用glm::vec3？为了解耦，避免引入OpenGL依赖。但内部实现可以互相转换。

• 扩展：支持+、-、dot、cross等运算符重载，方便几何计算。

Ray：

• 方向向量不需要归一化，因为求交算法中通常使用参数t，方向长度影响t的物理意义。建议在传入时归一化，或者在文档中明确约定。

• 扩展：支持transform方法，通过变换矩阵旋转/平移射线。

Intersection：

• 存储原始Triangle*可以让你后续访问三角形的顶点、法线、材质ID。但要注意指针的生命周期——确保API不会在模型clear后还持有这个指针。

• 扩展：添加barycentric重心坐标，用于纹理映射或插值。

3. 核心算法详解

3.1 薄壁部分检测

• 朴素方法：对每个三角形，遍历所有其他三角形，计算最小距离。O(N²)，不可扩展。

• 改进方法：使用空间哈希或BVH加速最近邻查询。对于每个三角形，在BVH中找最近的三角形，距离<阈值则为薄壁。

• 工业级方案：基于体素距离场（Voxel Distance Field），先在模型内部构建符号距离场（SDF），然后提取等值面厚度。OpenVDB是常用库。

3.2 射线-三角形相交

• Möller–Trumbore算法：最经典的快速算法，使用重心坐标，只需要存储顶点和边向量，计算量小。

• 优化：在BVH中，每个节点存储包围盒（AABB），射线与AABB相交测试使用** slabs 方法**（分别测试x、y、z区间）。

• 精度问题：使用EPSILON = 1e-6f避免自交。对于边缘情况（射线正好通过边或顶点），需要特殊处理，通常忽略（或返回最近交点）。

3.3 BVH（Bounding Volume Hierarchy）原理

• 构建：递归地将三角形集合分成两组，使得两组包围盒重叠最小。常用SAH（Surface Area Heuristic） 优化，代价函数为遍历成本+相交测试成本。

• 节点结构：通常每个节点包含：包围盒（AABB）、左孩子索引、右孩子索引、三角形索引范围（叶子节点）。

• 遍历：射线先测试根节点包围盒，若相交则递归进入左右孩子。使用栈避免递归过深。

• 性能数据：对于100万三角形，深度约20-25，射线查询平均10-50次包围盒测试+1-3次三角形相交测试，耗时<1ms。

4. 性能优化技术全览

4.1 内存池（ObjectPool）

• 实现：预先分配std::vector<Triangle>，用空闲列表维护回收的索引。new操作变成pool.allocate()，返回指针或索引。

• 优势：避免频繁系统调用，减少内存碎片，提高缓存局部性（三角形在内存中连续）。

• 线程安全：使用std::mutex或无锁栈（std::atomic + CAS）。

4.2 零拷贝解析

• mmap：将STL文件直接映射到进程地址空间，解析时只读取需要的字段，不整体复制到堆上。

• 内存映射文件：[#include](javascript:;) <sys/mman.h>（Linux）或CreateFileMapping（Windows）。

• 注意：mmap后文件不能随意移动或截断，且32位系统有地址空间限制。

4.3 缓存友好的数据结构

• **SoA (Structure of Arrays)**：将三角形的三个顶点分别存储为三个std::vector<float>，而不是一个std::vector<Vertex>。这样在遍历所有顶点做矩阵变换时，CPU缓存命中率更高。

• 对齐：使用alignas(16)将Point对齐到16字节，便于SSE/AVX指令。

4.4 多线程

• 加载时并行解析：STL文件中的每个三角形独立，可以用std::async创建多个任务，每个任务解析一部分三角形，然后合并到内存池。

• BVH构建并行化：递归分割时，左右子树可以并行构建（使用std::thread或TBB）。

• 射线查询并行化：多个射线可以并行查询同一个BVH（只读，无需锁）。

5. CMake从入门到精通（你踩过的坑）

5.1 生成器选择

| 生成器 | 平台 | 优点 | 缺点 | | --- | --- | --- | --- | | Visual Studio 17 2022 | Windows | 集成IDE，调试方便 | 需要安装VS | | MinGW Makefiles | Windows | 轻量，可用GCC | 需要安装MinGW | | Ninja | 跨平台 | 极快，增量编译 | 需要额外安装 | | Unix Makefiles | Linux/macOS | 系统自带 | 依赖make |

建议：在CMakeLists.txt中检测环境，自动选择合适的生成器：

if(MSVC)

    # 默认用VS

else()

    find_program(NINJA_PROGRAM ninja)

    if(NINJA_PROGRAM)

        set(CMAKE_GENERATOR "Ninja" CACHE STRING "" FORCE)

    else()

        set(CMAKE_GENERATOR "MinGW Makefiles" CACHE STRING "" FORCE)

    endif()

endif()

5.2 处理构建缓存问题

• 当CMake配置失败时，删除CMakeCache.txt和CMakeFiles目录：

  rm -rf build/CMakeCache.txt build/CMakeFiles


• 或者干脆删除整个build目录重来。

• 使用out-of-source build（源码目录外构建），保持源码干净。

5.3 跨平台库依赖

• find_package(OpenGL REQUIRED)

• find_package(Threads REQUIRED)

• 对于第三方库（如assimp），可以用FetchContent自动下载：

include(FetchContent)

FetchContent_Declare(

  assimp

  GIT_REPOSITORY https://github.com/assimp/assimp.git

  GIT_TAG v5.2.5

)

FetchContent_MakeAvailable(assimp)

target_link_libraries(my_app assimp::assimp)

5.4 设置C++标准

set(CMAKE_CXX_STANDARD 17)

set(CMAKE_CXX_STANDARD_REQUIRED ON)

set(CMAKE_CXX_EXTENSIONS OFF)

6. 错误处理与日志

• 日志级别：LOG_ERROR、LOG_WARNING、LOG_INFO、LOG_DEBUG。可以使用spdlog库。

• 错误返回策略：构造函数不应失败，因此用loadModel返回bool；其他查询函数如果BVH未构建，返回空结果或抛出std::runtime_error。

• 断言：在debug模式下使用assert检查不变量（如射线方向非零）。

7. 与OpenGL解耦的策略

• 不要在GeometryAPI头文件中包含<glad/gl.h>或<GL/gl.h>。

• 如果你需要将几何数据传递给OpenGL，可以在外部转换：api.getAllTriangles()返回三角形列表，然后你手动填充VBO。

• 更优雅的方式：提供getVertexBufferData()返回std::vector<float>，供OpenGL直接上传。

8. 扩展性与未来方向

• 支持更多文件格式：STEP、OBJ、PLY。可以用assimp库统一解析。

• 添加更多分析功能：

• getVolume()：计算模型体积（基于四面体剖分）。

• getSurfaceArea()：表面积。

• getCurvatureAnalysis()：曲率分析，用于判断可制造性。

• Python绑定：使用pybind11将GeometryAPI导出为Python模块，让AI Agent用Python直接调用。

#include <pybind11/pybind11.h>

PYBIND11_MODULE(geometry_api, m) {

    py::class_<GeometryAPI>(m,
"GeometryAPI"
)

        .def(py::init<>())

        .def(
"load_model"
, &GeometryAPI::loadModel)

        .def(
"get_thin_parts"
, &GeometryAPI::getThinParts);

}

• RESTful API：将GeometryAPI封装成HTTP服务，部署在云端，供任何语言的客户端调用。

9. 测试策略

• 单元测试：用GoogleTest测试每个函数（getTriangleCount、getModelBounds等）。

• 性能测试：对比不同规模模型（100、10k、1M三角形）的加载时间、查询时间。

• 内存泄漏测试：使用Valgrind或Dr. Memory。

• 回归测试：每次修改后运行所有测试，确保getThinParts在相同输入下输出相同结果。

10. 你走过的弯路（避免他人重蹈）

• 不要在析构函数中做复杂操作：GeometryAPI的析构应该只释放资源，不要调用log或flush。

• 注意射线方向与距离符号：如果射线方向没有归一化，distance可能是缩放后的值。建议在API内部归一化。

• CMake的target_include_directories使用PRIVATE：不要让GeometryAPI的内部头文件暴露给外部。

• 多线程中BVH只读：BVH构建后不应再修改，否则查询会出错。用std::shared_mutex保护重建操作。

现在，你不仅有了一个可用的GeometryAPI，还理解了它背后的所有设计哲学、性能优化、构建技巧和扩展路径。你的AI Agent可以放心地调用这些接口，而你的CAD内核也因此变得更加模块化和专业。

---

• 如果想了解一些成像系统、图像、人眼、颜色等等的小知识，快去看看视频吧  ：

• 认准一个头像，保你不迷路：

• 抖音：数字图像哪些好玩的事，咱就不照课本念，轻轻松松谝闲传

• 快手：数字图像哪些好玩的事，咱就不照课本念，轻轻松松谝闲传

• B站：数字图像哪些好玩的事，咱就不照课本念，轻轻松松谝闲传

• 您要是也想站在文章开头的巨人的肩膀啦，可以动动您发财的小指头，然后把您的想要展现的名称和公开信息发我，这些信息会跟随每篇文章，屹立在文章的顶部哦
