本系统以 LabVIEW 为开发平台，融合虚拟仪器、数据采集、网络通信与数据库管理技术，构建可远程访问、集中管控的实验教学平台。系统可完成信号发生、波形采集、参数测量、数据存储、报告提交与成绩管理，替代传统专用仪器，降低实验室投入与维护成本，支持开放式、远程化实验教学模式落地。
硬件选型与依据
数据采集卡
选用 PCIe-6363 数据采集卡，32 路模拟输入、4 路模拟输出、48 路数字 I/O、4 路 32 位计数器，采样率 1MS/s，分辨率 16 位，支持 DMA 与硬件定时触发。
选型依据：总线带宽充足，适配高速采集场景；模拟与数字资源完整，覆盖电类实验全流程；驱动与 LabVIEW 原生兼容，开发适配成本低；工业级稳定性满足长期连续运行。
信号调理模块
选用 SCB-68A 信号调理接线盒，集成电压放大、衰减、过压过流保护、滤波电路，支持 ±10V 信号适配。
选型依据：与采集卡电气标准匹配，即插即用；完善保护电路避免硬件损坏；统一接口规范，简化现场接线。
主控计算机
选用商用台式工作站，配置多核处理器、16GB 内存、1TB 固态硬盘、Windows 10 专业版，具备 PCIe 扩展槽与千兆网口。
选型依据：运算与存储能力满足波形处理与文件读写；扩展槽满足采集卡安装；网络性能支撑远程访问与数据上传。
虚拟仪器开发
函数信号发生器

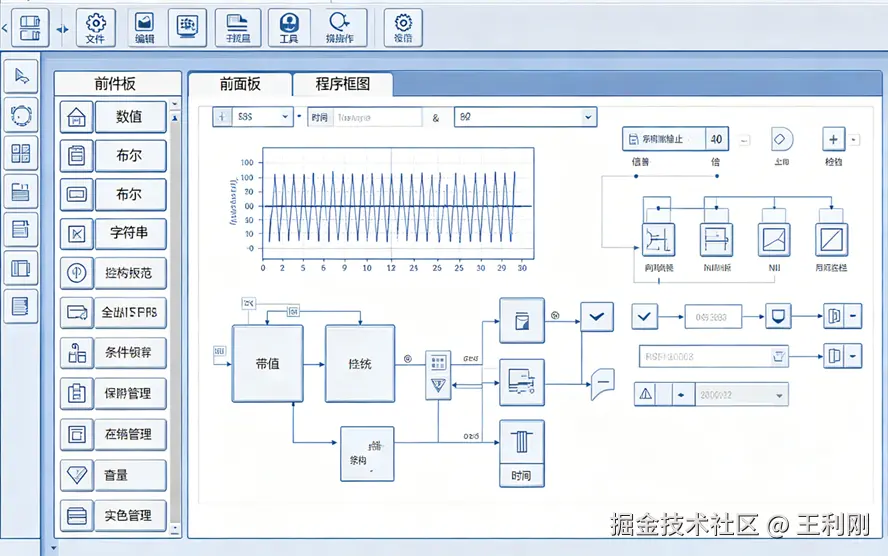

基于 LabVIEW 图形化编程实现，支持正弦波、方波、锯齿波、三角波输出，频率 0–10kHz、幅度 0–10V、直流偏置与占空比可调。前面板采用旋钮、开关与波形显示，贴近实体仪器操作；框图程序完成波形生成、参数计算与模拟输出配置。
双通道虚拟示波器
实现双通道信号采集、触发控制、时基调节、波形显示、脉冲参数测量与频谱分析。支持峰值、有效值、周期、上升时间测量，可将波形与数据以文本或图片形式保存，用于实验记录与上传。
虚拟毫伏表
实现交直流电压测量，输出瞬时值、均值、峰峰值、最大值、最小值与有效值，界面简洁、响应快速，适合稳态电压测量。
计数器与数字 I/O
实现脉冲信号生成、频率测量、占空比调节；数字 I/O 支持独立引脚配置为输入或输出，用于数字逻辑实验与电路状态控制。
系统架构设计
采用浏览器 / 服务器 / 数据库三层架构，客户端仅需浏览器即可访问，降低部署与维护成本。
- 客户端：学生完成实验操作、数据上传、报告提交、成绩查询；教师完成报告批阅、成绩录入、数据查看。
- 应用服务器：采用 Tomcat 提供 Web 服务，使用 JSP 实现交互页面，处理登录、权限、数据提交。
- 数据库服务器：采用 MySQL 存储用户信息、实验列表、成绩、实验数据，支持批量导入与定时备份。
LabVIEW 不直接对接数据库，而是将实验数据、波形以文件形式保存至本地，实验完成后上传至服务器，由后端程序统一入库，规避 LabVIEW 数据库访问限制，提升系统稳定性。
网络通信实现
采用 TCP Socket 实现客户端、服务器、控制端可靠通信，避免 Web 发布多用户并发限制。
- 服务器：多线程监听，分离客户端与控制端服务模块，统一调度、权限验证、数据转发。
- 客户端：Java Applet 嵌入网页，自动下载运行，提供登录、实验操作、数据上传。
- 控制端：LabVIEW 编写，负责硬件驱动、电路控制、数据采集，通过 Socket 与服务器交互。
支持四种通信模式：客户端请求 - 服务器应答、客户端请求 - 无应答、服务器主动推送、服务器推送 - 无应答，满足实验实时交互需求。
功能模块实现
用户权限管理
分四级权限：超级管理员、实验室管理员、教师、学生。管理员负责账号创建、实验发布、数据库备份；教师管理本班实验、批阅报告、录入成绩；学生完成实验、提交数据、查询个人成绩。
实验管理
管理员创建 / 删除实验，设置实验名称、指导教师、内容要求；系统按权限分配实验列表，学生按任务完成实验。
数据与文件管理
学生实验数据本地保存后上传，服务器按学号与实验项目分类存储；支持批量导入学生名单，自动生成账号；数据库定期备份，防止数据丢失。
报告与成绩管理
学生在线提交报告与波形文件；教师在线批阅、打分、评语；学生实时查询成绩，支持重做实验。
关键技术要点
- 虚拟仪器模块化：各仪器独立 VI 开发，便于维护与扩展，支持复用。
- 文件中转机制：LabVIEW 以文件读写完成数据持久化，简化与后端对接。
- 多用户并发控制：同一实验同一时间仅允许一人操作，其他用户观摩排队，避免硬件冲突。
- 安全隔离：控制端置于内网，仅服务器对外开放，降低攻击风险；用户登录验证、线程隔离，提升系统安全性。
系统优势
- 硬件成本低：以通用计算机与采集卡替代多台专用仪器，投入与维护成本显著降低。
- 扩展性强：软件更新即可扩展功能，支持新增实验项目，无需更换硬件。
- 开放远程实验：突破时空限制，支持课外与远程实验，提升设备利用率。
- 管理高效：数据自动归集、报告线上批阅、成绩统一管理，减轻教师工作量。
- 操作友好：LabVIEW 前面板贴近真实仪器，学生上手快，教学适配性好。
应用与扩展
系统已在电类实验教学中稳定运行，支持信号与系统、模拟电路、数字电路等实验。后续可扩展实验预习、在线考试、远程实时控制，向完整虚拟网络实验室升级，实现跨校区设备共享与远程实操教学。
