物理机和容器环境使用NVDIA GPU设备的链路

物理机环境

物理机中要使用上 GPU 需要安装以下组件：

• GPU Driver
• CUDA Toolkit

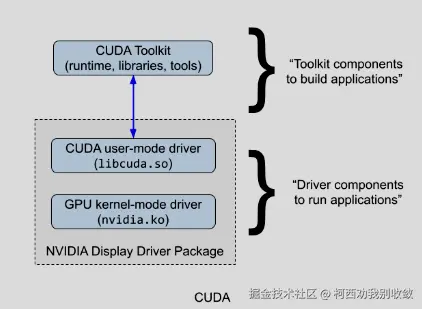

二者的关系如 NVIDIA 官网 所示：

容器环境

Docker容器中的GPU调用流程图

从图中可以看到，CUDA Toolkit 跑到容器里了，因此宿主机上不需要再安装 CUDA Toolkit。

容器镜像里安装 CUDA Toolkit

容器启动到GPU挂载的完整链路

┌─────────────────────────────────────────────────────────────────┐
│  docker run --gpus all nvidia/cuda nvidia-smi                    │
└─────────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────────┐
│  Docker/containerd                                              │
│  ├── 读取：Image Spec（拉取 nvidia/cuda 镜像）                    │
│  ├── 生成：rootfs（解压合并 layers）                              │
│  ├── 生成：Runtime Spec（config.json）                            │
│  └── 输出：Runtime Bundle + OCI Hook 配置（调用 nvidia hook）      │
│      （或配置使用 nvidia-container-runtime 作为 runtime）         │
└─────────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────────┐
│  nvidia-container-runtime-hook（或 nvidia-container-runtime）     │
│  ├── 读取：Runtime Bundle（config.json + rootfs）                 │
│  ├── 检测：NVIDIA_VISIBLE_DEVICES 环境变量                         │
│  ├── 调用：libnvidia-container.so                                 │
│  │       └── 扫描 /dev/nvidia*，查找 libcuda.so 等                │
│  └── 修改：config.json（注入 mounts、devices、env）                │
│      输出：修改后的 Runtime Bundle（含 GPU 配置）                  │
└─────────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────────┐
│  runc                                                           │
│  ├── 读取：修改后的 Runtime Bundle                                │
│  ├── 创建：namespaces, cgroups                                   │
│  ├── 挂载：GPU 设备、驱动库到容器内                               │
│  └── 执行：nvidia-smi（容器进程）                                 │
└─────────────────────────────────────────────────────────────────┘

Bundle

Bundle 就是 OCI Runtime Spec 的物理实现。是 runc 等 OCI 运行时的唯一输入，

OCI 规范定义了两个核心标准：

OCI 规范	定义内容	实际产物
OCI Image Spec	镜像格式标准（manifest、layers、config）	镜像文件（可分发、存储）
OCI Runtime Spec	容器运行时的标准配置	Bundle（config.json + rootfs）

my-bundle/                    ← Bundle 根目录
├── config.json              ← Runtime Spec（容器配置）
└── rootfs/                  ← 根文件系统
    ├── bin/
    │   ├── sh
    │   ├── ls
    │   └── nvidia-smi       ← GPU 应用二进制
    ├── etc/
    │   ├── passwd
    │   └── hostname
    ├── usr/
    │   └── lib/
    │       └── x86_64-linux-gnu/
    │           ├── libcuda.so
    │           └── libcudart.so
    ├── dev/                 ← 运行时挂载
    ├── proc/                ← 运行时挂载
    └── sys/                 ← 运行时挂载

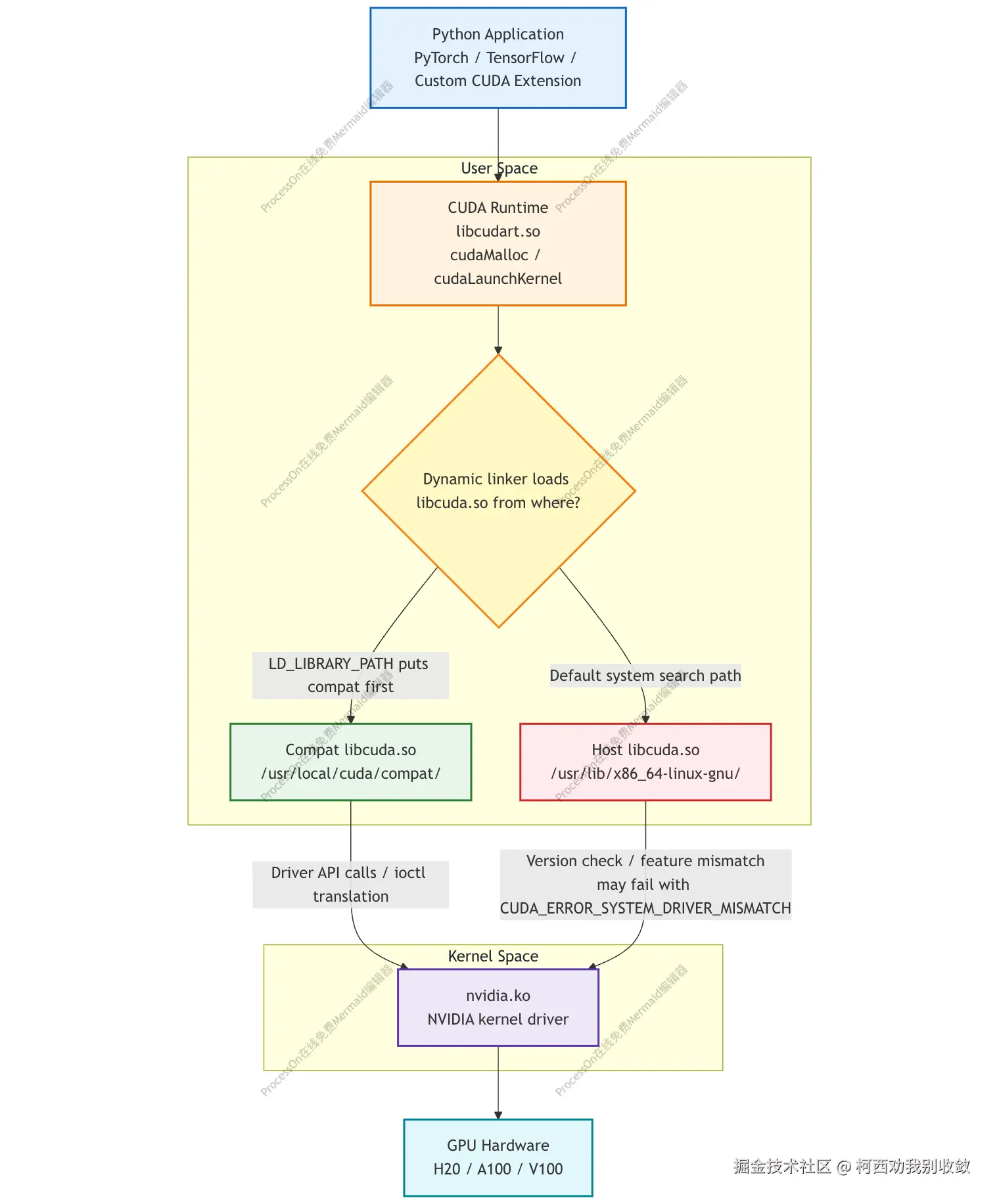

应用使用GPU的调用链路

• libcudart.so 供 User-GPU-Application 侧的框架使用，封装成框架方法给用户调用

• libcuda.so 承上启下，解释libcudart.so的接口，翻译给nvidia.ko去操作GPU硬件

CUDA Toolkit 可以由容器镜像内提供，而 libcuda.so 通常由宿主机通过挂载方式注入容器。 镜像中还可能包含 compat 目录下的兼容库 libcuda.so，它作为用户态的兼容桥接层，可在需要时优先于宿主机提供的默认 libcuda.so 被加载，并最终与内核态的 nvidia.ko 协同完成 GPU 访问。

该机制使得较新的 CUDA Runtime 在满足最低驱动要求的前提下，能够尽可能运行于较老的宿主驱动环境中；但它并不等价于对所有新特性的完整软件模拟，也不能保证老驱动不支持的能力都能被完全补齐。
