《深度拆解JVS-智能BI技术栈：为什么选择 Spring Cloud + Doris + DataX？（附3000字实战笔记）》

SL_staff
0 阅读7分钟

本文首发于掘金，从架构、数据集成、存储、调度、前后端选型，再到真实部署中的踩坑与调优，全面拆解一款开源 BI 的技术细节。如果你正在自研数据平台或选型 BI，欢迎收藏交流。

一、这是一篇什么文章？

先交代背景：JVS-BI 是一款 私有化部署、全源码开放 的自助式数据分析平台。我因为项目需要，深度研究了它的技术栈，并在测试环境完整部署过一遍。

这篇文章不是官方文档的复读机，而是我从选型对比、实际配置到生产化改造中积累的 技术笔记 + 踩坑实录。全文 3500 字左右，建议先赞后看。

你会看到：

  • 一套完整的 BI 系统分层架构（附官方架构图）
  • 为什么选 Spring Cloud Alibaba + DataX + Doris + XXL-JOB？
  • DataX 从 MySQL 同步到 Doris 的完整配置（含 JSON 示例）
  • Doris 建表与查询的实战 SQL
  • 前端大屏设计器：Vue3 + 拖拽组件 + 图层管理
  • 独家踩坑：DataX OOM、Doris 分区设计失误、XXL-JOB 重复执行

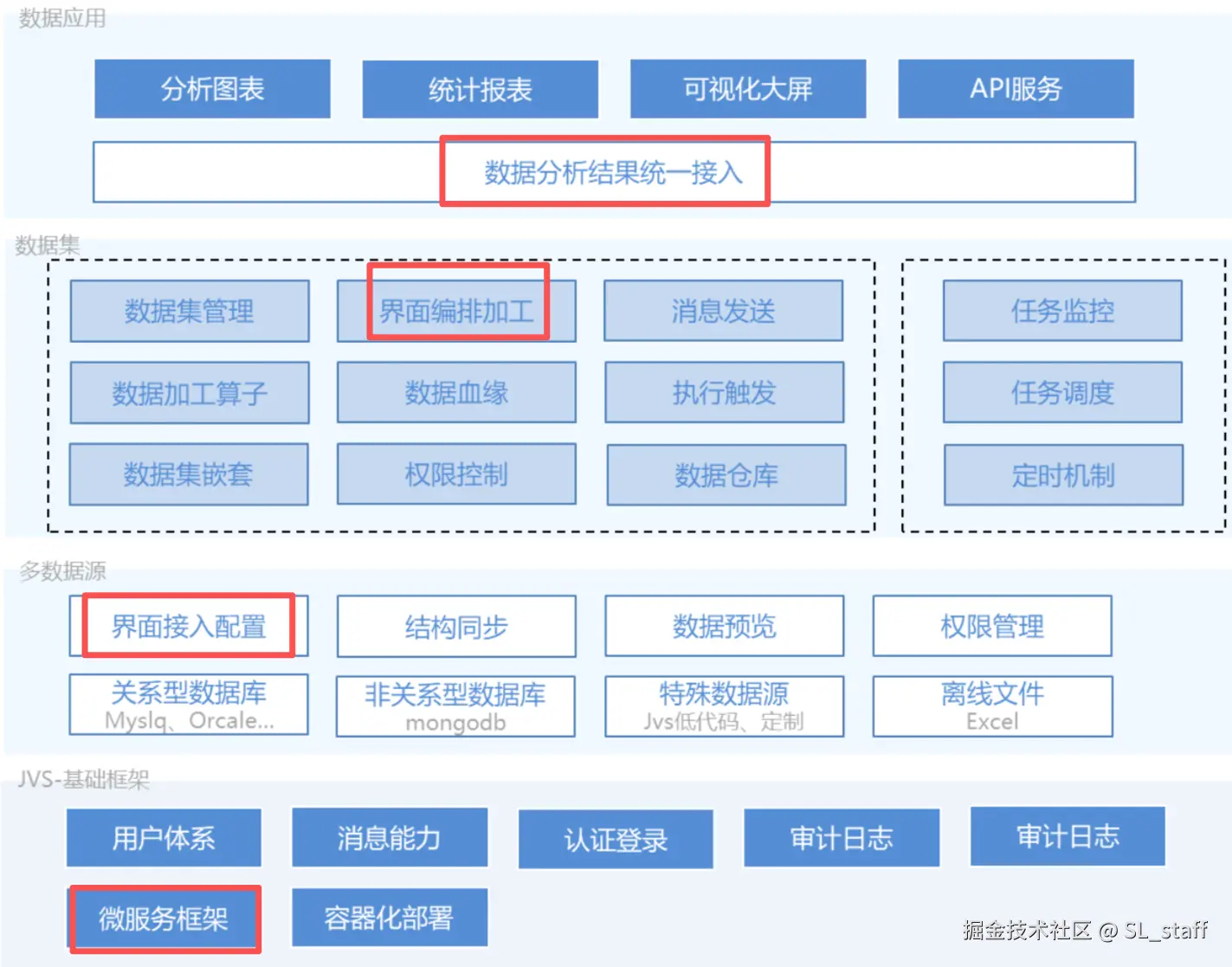

二、整体架构概览（先看图）

JVS-BI 采用经典的四层架构：

  1. 基础框架层：JVS 统一底座（用户、认证、消息、微服务治理）
  2. 数据接入层：JDBC / API / 文件 多源连接，屏蔽差异
  3. 数据加工层：可视化 ELT + DataX 抽取 + Doris 数仓存储
  4. 数据应用层：图表、报表、大屏、API 服务


三、后端核心组件选型与详解（含代码）

3.1 微服务底座：Spring Cloud Alibaba

组件具体技术作用
服务注册/配置Nacos动态配置、服务发现
服务调用OpenFeign声明式 HTTP
网关Spring Cloud Gateway路由 + 鉴权

为什么不是 Dubbo 或纯 Spring Boot？

  • Nacos 同时搞定配置和服务发现，比 Eureka 香。
  • BI 系统主要是 IO 密集型（查数据），RPC 调用不频繁，OpenFeign 足够轻量。
  • 对中小团队来说，Spring Cloud 生态学习成本更低。

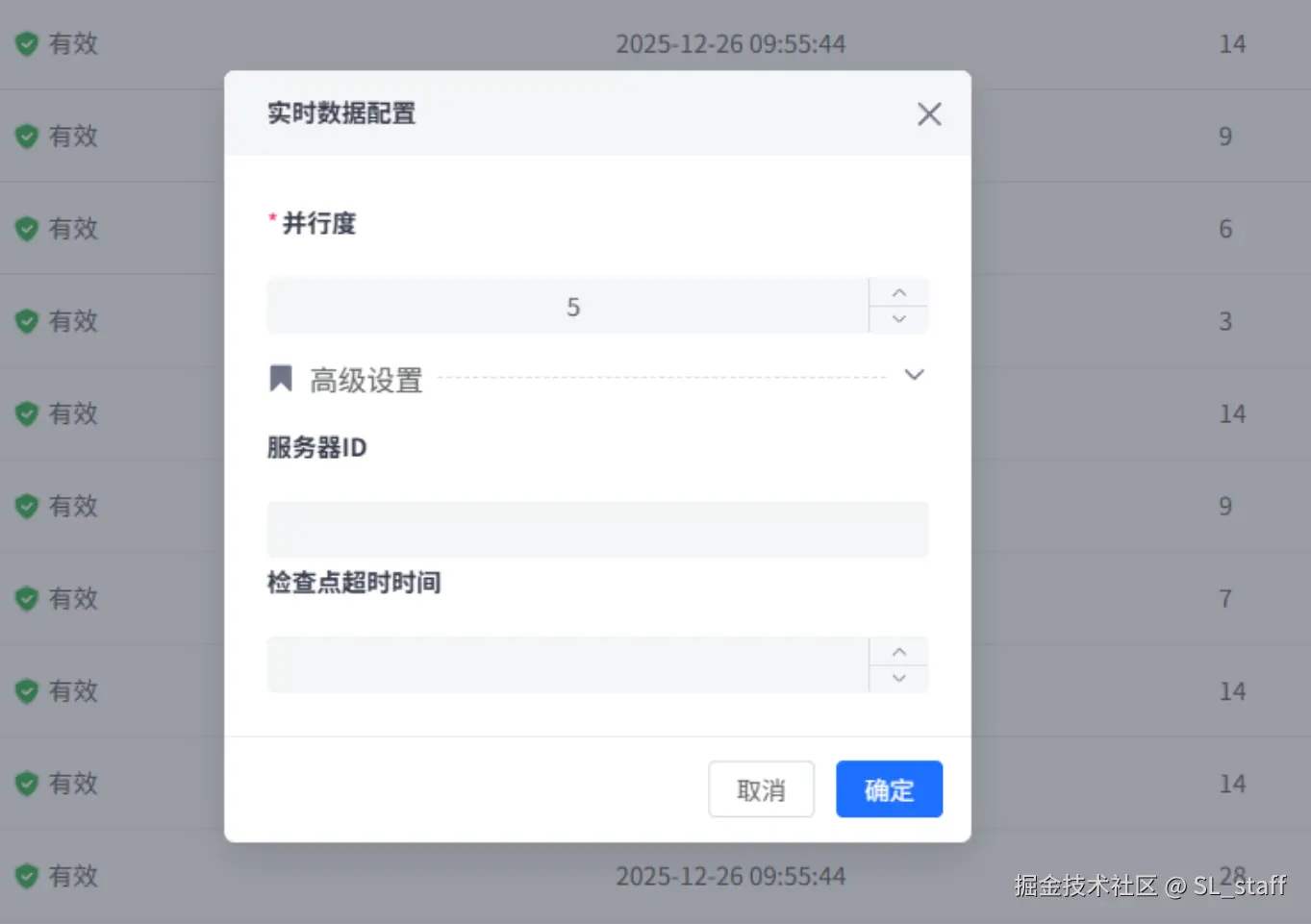

3.2 数据抽取：DataX（附 JSON 配置）

DataX 是阿里开源的异构数据同步神器，JVS-BI 将其封装成了界面化任务。

一个真实的 MySQL → Doris 同步配置（从页面导出的 JSON）： json

{
  "job": {
    "content": [
      {
        "reader": {
          "name": "mysqlreader",
          "parameter": {
            "username": "root",
            "password": "123456",
            "connection": [{
              "jdbcUrl": ["jdbc:mysql://localhost:3306/sales"],
              "table": ["orders"]
            }]
          }
        },
        "writer": {
          "name": "doriswriter",
          "parameter": {
            "feLoadUrl": ["fe_host:8030"],
            "beLoadUrl": ["be_host:8040"],
            "database": "jvs_bi_ods",
            "table": "orders",
            "maxBatchRows": 500000,
            "maxBatchByteSize": 104857600
          }
        }
      }
    ],
    "setting": {
      "speed": {
        "channel": 3,
        "byte": 1048576
      }
    }
  }
}


3.3 数据存储：Apache Doris（含建表 SQL）

Doris 是 MPP 列存数据库，支持 MySQL 协议，学习成本极低。

选型对比（个人实践后的结论）：

特性DorisClickHouseStarRocks
SQL 兼容性✅ 高⚠️ 有差异✅ 高
实时写入✅ 高吞吐✅ 高吞吐✅ 高吞吐
主键更新✅ Unique Key❌ 需重建✅ 支持
运维复杂度低（FE/BE）中低
社区活跃度Apache 顶级高中

建表示例（聚合模型，按天分区）：

sql

CREATE TABLE sales_daily (
    sale_date DATE,
    product_id INT,
    region VARCHAR(20),
    amount DECIMAL(18,2)
) AGGREGATE KEY(sale_date, product_id, region)
PARTITION BY RANGE(sale_date) (
    PARTITION p20260101 VALUES [('2026-01-01'), ('2026-01-02')),
    PARTITION p20260102 VALUES [('2026-01-02'), ('2026-01-03'))
)
DISTRIBUTED BY HASH(product_id) BUCKETS 10
PROPERTIES (
    "replication_num" = "1",
    "storage_format" = "V2"
);

为什么不用 MySQL 直接分析？

  • 业务库行存，复杂聚合直接打挂 OLTP。
  • Doris 列存 + 向量化，亿级数据秒级响应。

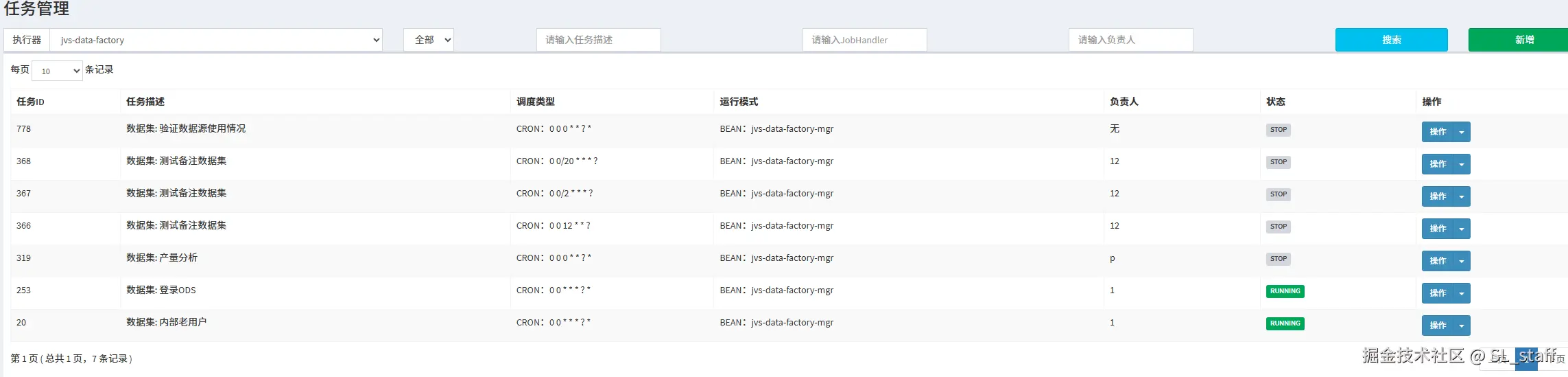

3.4 调度引擎：XXL-JOB

  • 每个数据集对应一个 XXL-JOB 任务，通过 @XxlJob 注解触发 DataX 或 Doris SQL。
  • 支持前置/后置任务依赖（比如先同步 ODS，再加工 DWD）。
  • 提供 Web 界面，可以手动触发、查看日志。


3.5 消息队列：RabbitMQ

  • 用途：异步处理任务状态更新、发送通知（邮件/钉钉）、记录执行日志。
  • 为什么不选 Kafka？BI 系统的任务量级远小于日志系统，RabbitMQ 更轻，且支持复杂的路由。

四、前端大屏设计器技术实现（掘金前端读者必看）

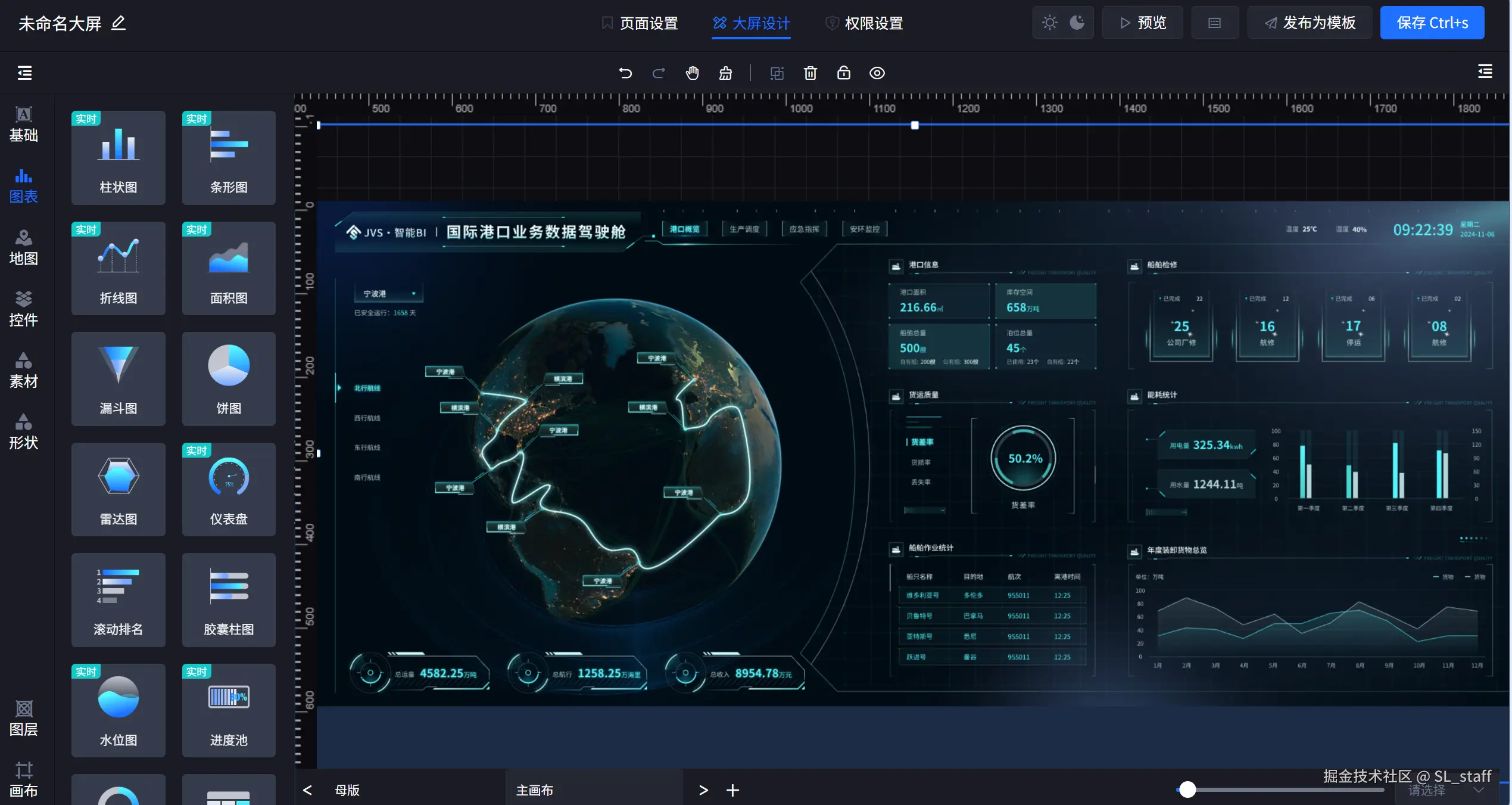

image.png JVS-BI 的大屏设计器是基于 Vue3 + Element Plus + 自研拖拽组件 实现的。我重点拆解三个核心能力：

4.1 拖拽布局

  • 使用 vue3-draggable-resizable 库实现组件的自由拖拽和缩放。
  • 每个组件对应一个 JSON 配置（x, y, w, h, type, props）。
  • 画布是一个绝对定位容器，组件通过 transform 或 top/left 定位。

简化代码示意：

vue

<template>
  <div class="canvas" :style="{ width: canvasWidth, height: canvasHeight }">
    <draggable-resizable
      v-for="item in widgets"
      :key="item.id"
      :x="item.x"
      :y="item.y"
      :w="item.w"
      :h="item.h"
      @resize="onResize"
      @drag="onDrag"
    >
      <component :is="item.type" v-bind="item.props" />
    </draggable-resizable>
  </div>
</template>

4.2 图层管理（z-index 堆叠）

  • 每个组件有一个 zIndex 属性。
  • 左侧图层树展示所有组件，支持拖拽排序、显示/隐藏、锁定。
  • 通过 EventBus 实现画布组件和图层树的双向同步。

4.3 母版（Master）功能

  • 类似 PPT 的母版：在母版页添加的组件，会在所有普通页面自动出现。
  • 技术实现：两个独立的画布数据源（masterSlides 和 slides），渲染时先渲染母版组件，再渲染普通组件。
  • 母版组件被锁定，普通页面不可编辑。

这一套前端方案，基本可以满足企业级大屏 90% 的需求，而且代码完全开放，值得借鉴。

五、独家踩坑与调优（真实生产环境）

坑1：DataX 同步大表 OOM

现象：同步 2000 万行数据时，DataX 进程直接 OOM。
原因：默认 channel 数为 5，每个 channel 会缓存全部数据。
解决：限制 channel 数量和单 channel 内存：

json

"setting": {
    "speed": {
        "channel": 1,
        "byte": 1048576
    },
    "errorLimit": {
        "record": 0
    }
}

同时增加 JVM 堆内存：-Xms2g -Xmx4g。

坑2：Doris 分区键设计不合理导致查询慢

现象：按 sale_date 分区，但查询常用 region 过滤，分区裁剪失效。
原因：Doris 的分区裁剪只针对分区键。
解决：将常用过滤字段作为 DISTRIBUTED BY HASH 的键，并创建 Bloom Filter 索引。

sql

ALTER TABLE sales_daily SET ("bloom_filter_columns" = "region");

坑3：XXL-JOB 分片任务重复执行

现象：配置了分片（shardIndex=0,1），但两个节点都处理全量数据。
原因：代码中没有根据 shardIndex 和 shardTotal 拆分数据范围。
解决：在任务方法中获取分片参数，用取模拆分数据：

java

int shardIndex = XxlJobHelper.getShardIndex();
int shardTotal = XxlJobHelper.getShardTotal();
// where mod(id, shardTotal) = shardIndex

坑4：前端大屏拖拽时卡顿

现象：画布上超过 30 个组件后，拖拽缩放非常卡。
原因：vue3-draggable-resizable 在每次拖拽时触发大量重绘。
解决：使用 requestAnimationFrame 节流 + 开启硬件加速（transform: translateZ(0)）。另外对非可视区域组件做虚拟滚动（未完全实现，但官方正在优化）。

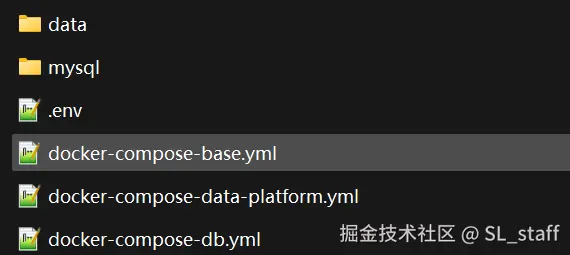

六、部署与运维（Docker Compose 一键启动）

JVS-BI 提供完整的 docker-compose 脚本，以下为核心步骤：

bash

# 1. 克隆部署项目（示例地址，实际以官方为准）
git clone https://gitee.com/software-minister/jvs-docker-compose.git
cd jvs-docker-compose

# 2. 修改本地 IP（替换 ${IP} 为你的服务器内网IP）
sed -i 's/server-ip/192.168.1.100/g' ./mysql/nacos.sql

# 3. 启动基础中间件（MySQL, Nacos, RabbitMQ, XXL-JOB）
docker-compose -f docker-compose-db.yml up -d
docker-compose -f docker-compose-base.yml up -d

# 4. 启动 Doris（需先调优系统参数，见官方文档）
docker-compose -f docker-compose-doris.yml up -d

# 5. 启动 BI 服务
docker-compose -f docker-compose-data-platform.yml up -d


七、总结与互动

JVS-BI 的技术栈没有盲目追新，而是选择了 成熟、可维护、开源 的组件：

  • 微服务：Spring Cloud Alibaba（Nacos + Gateway）
  • 数据集成：DataX（稳定，支持限速、断点续传）
  • 数仓：Doris（MPP，兼容 MySQL，易运维）
  • 调度：XXL-JOB（轻量，支持分片）
  • 前端：Vue3 + 自研拖拽设计器

如果你也在做类似的数据平台，欢迎参考这套架构。同时，我也很想知道：

  1. 你会选择 Doris 还是 ClickHouse？为什么？
  2. 在数据抽取中，你遇到过哪些坑？如何解决的？
  3. 你还想了解 JVS-BI 哪个模块的源码实现？

如果这篇文章对你有帮助，请点赞、收藏、评论三连支持！
