还在凭感觉调参？还在对着终端打印的 loss 数值发呆？本文将手把手带你掌握 PyTorch 与 TensorBoard 的完美结合，让你拥有“透视眼”，看清模型训练的每一个细节。（附完整代码）
写在前面：为什么需要可视化工具？
作为一名深度学习算法工程师，你可能经历过这样的场景：模型训练了几十个小时，最终精度却不尽如人意。你想知道训练过程中到底发生了什么，却只能面对一堆枯燥的日志文件和数字——loss 在 0.5 到 0.6 之间波动，准确率似乎上升了但又没有完全上升……你迫切需要一双“透视眼”，能够看到模型训练的每一个细节。

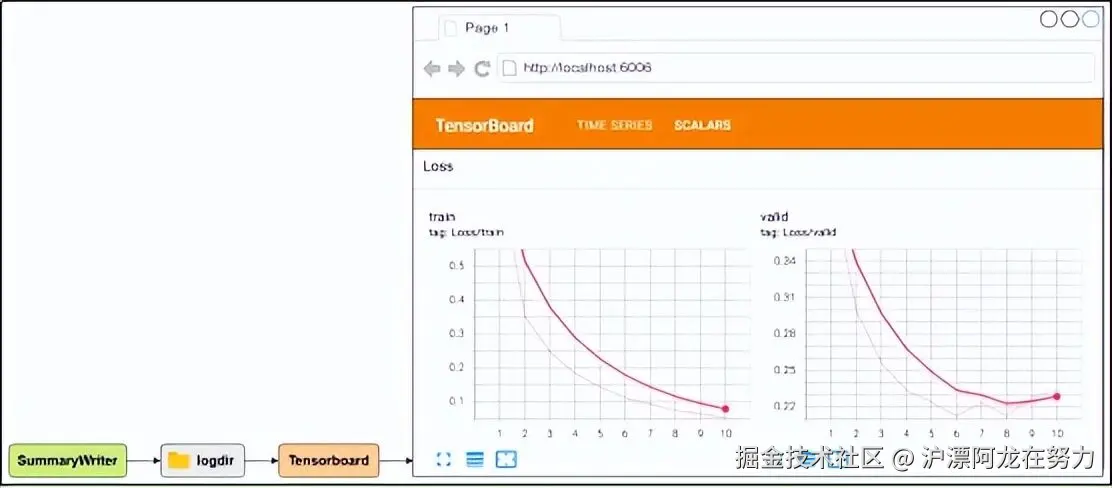

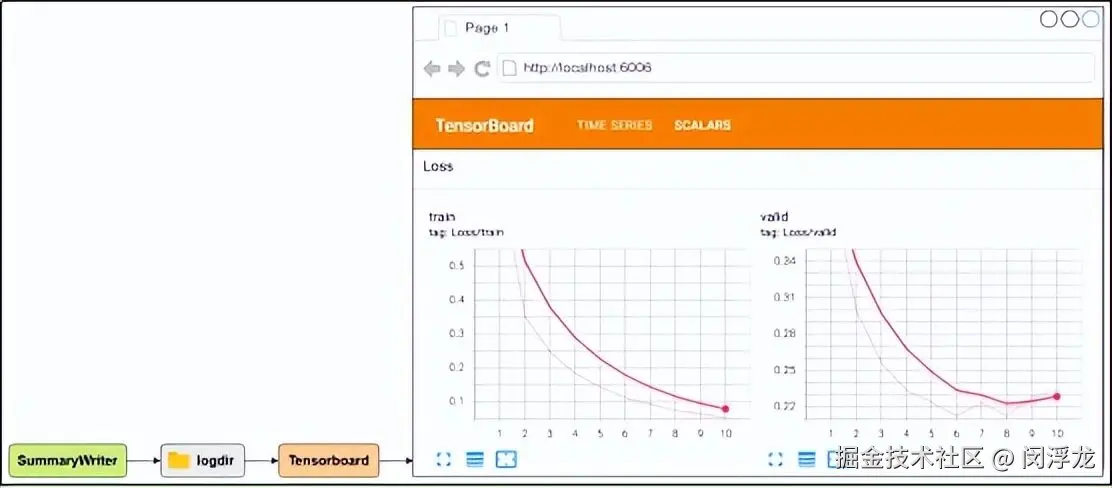

这就是可视化工具的价值所在。在 PyTorch 生态中，TensorBoard 是最受欢迎的可视化选择。它最初由 TensorFlow 团队开发，但 PyTorch 通过 torch.utils.tensorboard 模块实现了完美集成。
TensorBoard 能够帮助我们直观地监控训练过程，包括损失函数的变化趋势、准确率的提升曲线、模型参数的分布演化，甚至是特征空间的聚类效果。可以说，掌握了 TensorBoard，你就掌握了深度学习的“仪表盘”。
本文将带你从零开始，逐步掌握在 PyTorch 中使用 TensorBoard 的核心技巧。
一、极速上手：5分钟跑通第一个可视化
1.1 安装与初始化
首先，确保你的环境中安装了 TensorBoard：
conda install tensorboard
# 或使用 pip
pip install tensorboard
安装完成后，在 PyTorch 中创建一个 SummaryWriter 实例，它将负责将数据写入日志文件：
from torch.utils.tensorboard import SummaryWriter
import datetime
# 使用时间戳创建唯一的日志目录，避免覆盖之前的实验记录
timestamp = datetime.datetime.now().strftime('%Y%m%d_%H%M%S')
writer = SummaryWriter(log_dir=f"./runs/experiment_{timestamp}")
# 如果不指定 log_dir，默认会写入 ./runs/ 目录
# writer = SummaryWriter() # 默认路径为 ./runs/
这里有几个实用建议：
-
路径管理
：推荐使用 os.path.join() 动态构建路径，避免硬编码。建议格式如 runs/{model_name}_{timestamp}，既能区分不同实验，又便于追溯。
-
路径规范
：将不同实验的日志写入不同子目录，TensorBoard 会自动将它们识别为独立的 runs，方便对比。
1.2 记录第一个标量数据
在深度学习中，训练过程会产生大量随时间变化的单个数值，如损失函数值（loss）、准确率（accuracy）等，这些被称为标量，适合用曲线图展示其变化趋势。
# 记录标量数据
for step in range(100):
# tag: 标量名称（支持斜杠分组），scalar_value: 数值，global_step: X轴步数
writer.add_scalar("scalar/y=x", step, step)
writer.add_scalar("scalar/y=x^2", step ** 2, step)
# 务必在程序结束前关闭写入器，确保所有数据都写入磁盘
writer.close()
add_scalar 的参数说明如下：
参数 | 说明 |
tag | 标量的名称，可用 / 组织层级结构（如 Loss/train ） |
scalar_value | 要记录的数值（float/int） |
global_step | 当前步数（X轴），通常使用 epoch 或 batch 索引 |
💡 进阶提示：global_step 参数决定了数据点在 X 轴上的位置。如果按 batch 记录，step 应为 batch 索引的累计值；如果按 epoch 记录，step 则应为 epoch 序号。混用会导致曲线错位，务必保持一致。
1.3 启动 TensorBoard 服务
写入数据后，在终端执行以下命令启动可视化服务：
tensorboard --logdir ./runs
📌 核心参数说明：
--logdir
：指定日志文件所在的目录。TensorBoard 会递归扫描该目录下所有子文件夹，将每个子文件夹作为一个独立的实验标签（run）
。
--port
：自定义端口（默认 6006），如
tensorboard --logdir ./runs --port 8080
。
--host
：绑定地址，
--host localhost
仅允许本地访问
。
启动成功后，控制台会显示类似以下信息：
TensorBoard 2.19.0 at http://localhost:6006/ (Press CTRL+C to quit)

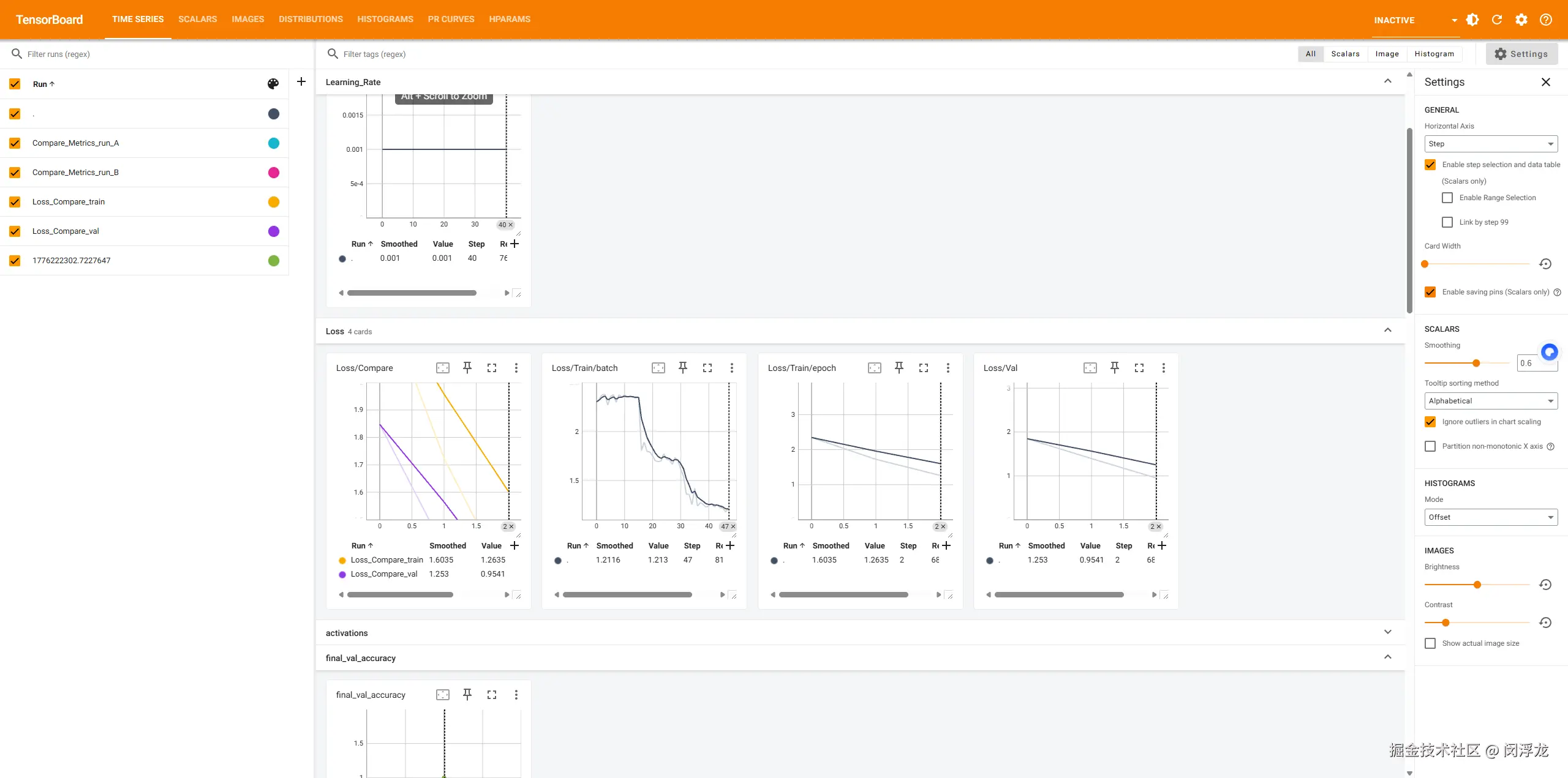

在浏览器中打开该地址，即可看到刚刚记录的标量曲线。
二、标量可视化进阶：让对比分析更清晰
2.1 使用 add_scalars() 实现多曲线同图对比
在实际项目中，我们经常需要将多个相关指标放在同一张图中对比，例如训练损失与验证损失、不同模型的准确率等。如果使用 add_scalar() 分别记录，每个指标会显示在独立的图表中，不便于对比。
add_scalars() 正是为此而生——它允许你在同一个图表上绘制多个标量数据系列。
# 错误示范：分别调用 add_scalar，会生成多个独立图表
writer.add_scalar('Accuracy/run_A', acc_a, global_step) # 独立图表
writer.add_scalar('Accuracy/run_B', acc_b, global_step) # 独立图表
# 正确示范：使用 add_scalars() 合并到同一图表
data = {'run_A': acc_a, 'run_B': acc_b}
writer.add_scalars('Compare_Accuracy', data, global_step) # 一张图两条曲线
关键区别总结：
特性 | add_scalar | add_scalars |
记录指标数量 | 单个 | 多个 |
数据组织方式 | 直接值 | 字典键值对 |
适用场景 | 核心指标跟踪 | 多指标对比分析 |
可视化效果 | 单一曲线 | 多曲线同图 |
2.2 命名空间的艺术：结构化 tag 设计
随着实验增多，tag 命名不当会让 TensorBoard 面板变得杂乱无章。推荐使用层级式命名法：
# 推荐格式：[指标类型]/[阶段]/[具体指标]
writer.add_scalar('Loss/Train/Total', total_loss, epoch)
writer.add_scalar('Loss/Train/Component1', loss1, epoch)
writer.add_scalar('Accuracy/Val/Main', main_acc, epoch)
writer.add_scalar('Accuracy/Val/Detailed', detailed_acc, epoch)
📌 命名规范要点：
使用
/
作为分隔符，TensorBoard 会自动按层级组织，形成可折叠的分组
保持命名风格一致，便于后期批量分析和脚本处理
避免空格和特殊字符（如括号），某些 TensorBoard 版本可能解析异常
对核心指标使用更简洁的路径（如
Loss/main
）
2.3 训练循环中的埋点实战
在真实训练循环中记录损失和准确率时，需要注意以下几点：
from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter(log_dir='./runs/my_training')
# 全局步数计数器（推荐方案）
global_step = 0
for epoch in range(num_epochs):
# ========== 训练阶段 ==========
model.train()
epoch_loss = 0.0
for batch_idx, (data, target) in enumerate(train_loader):
optimizer.zero_grad()
output = model(data)
loss = criterion(output, target)
loss.backward()
optimizer.step()
# 使用 .item() 提取标量值，避免传入张量
loss_value = loss.item()
# 按 batch 记录训练损失（使用全局步数）
writer.add_scalar('Loss/Train', loss_value, global_step)
# 每隔固定步数记录一次学习率（可选）
if global_step % 100 == 0:
current_lr = optimizer.param_groups[0]['lr']
writer.add_scalar('Learning_Rate', current_lr, global_step)
epoch_loss += loss_value
global_step += 1 # 每个 batch 后递增
# ========== 验证阶段 ==========
model.eval()
val_loss = 0.0
correct = 0
with torch.no_grad():
for data, target in val_loader:
output = model(data)
val_loss += criterion(output, target).item()
pred = output.argmax(dim=1, keepdim=True)
correct += pred.eq(target.view_as(pred)).sum().item()
avg_val_loss = val_loss / len(val_loader)
val_acc = correct / len(val_loader.dataset)
# 按 epoch 记录验证指标（使用 epoch 作为 step）
writer.add_scalar('Loss/Val', avg_val_loss, epoch)
writer.add_scalar('Accuracy/Val', val_acc, epoch)
# 使用 add_scalars() 同时展示训练和验证损失
writer.add_scalars('Loss/Compare', {'train': epoch_loss / len(train_loader), 'val': avg_val_loss}, epoch)
writer.close()
⚠️ 常见陷阱提醒：
必须使用
.item()
提取标量值，直接传入张量会报错或产生警告
。
global_step
应与记录频率对齐——训练指标用 batch 计数，验证指标用 epoch 计数
。
多 GPU 训练（DDP）时，只有 rank 0 进程应该写日志，否则会重复写入
。
训练结束前务必调用
writer.close()
，或在远程服务器上设置
flush_secs=30
防止日志滞后
。
三、直方图可视化：洞察模型内部
标量曲线告诉我们模型是否在收敛，但无法告诉我们权重和梯度是否健康。梯度消失/爆炸是深度学习中的经典问题，而 add_histogram() 正是发现这些问题的利器。
add_histogram() 用于记录张量中数值的分布情况，特别适合监控权重（Weights）、梯度（Gradients）和激活值（Activations）随时间的变化。
3.1 记录权重和梯度分布
# 在每个 epoch 结束后记录参数的分布
for epoch in range(num_epochs):
# ... 训练代码 ...
# 记录权重和梯度的直方图
for name, param in model.named_parameters():
# 记录权重的分布
writer.add_histogram(f'weights/{name}', param.data, epoch)
# 如果有梯度，记录梯度的分布
if param.grad is not None:
writer.add_histogram(f'gradients/{name}', param.grad, epoch)
writer.close()
📌 实用建议：
不必在每个 batch 后都记录直方图，那样会导致日志文件过大。通常在每个 epoch 结束后记录即可。
如果参数值全为零或包含 NaN/Inf，直方图无法正确生成，应检查模型初始化或梯度计算是否正确。
3.2 高级技巧：使用 Hook 记录激活值分布
要记录中间层的激活值，可以使用 PyTorch 的 Hook（钩子） 机制，实现非侵入式的记录：
# 使用前向钩子记录特定层的输出分布
activation_storage = {}
def hook_fn(module, input, output):
"""前向传播钩子函数，捕获模块的输出张量"""
activation_storage[module] = output.detach().cpu()
# 为需要监控的层注册钩子
target_layer = model.layer1 # 假设 model.layer1 是你要监控的层
hook = target_layer.register_forward_hook(hook_fn)
for epoch in range(num_epochs):
for data, target in train_loader:
output = model(data) # 前向传播，钩子会自动捕获激活值
# 记录激活值分布
writer.add_histogram('activations/layer1', activation_storage[target_layer], global_step)
global_step += 1
# 训练结束后移除钩子
hook.remove()
writer.close()
通过观察权重和梯度的直方图，你可以快速判断模型是否存在梯度消失（值集中在 0 附近）或梯度爆炸（出现极大值）的问题。
四、图像可视化：直观展示数据与特征
在计算机视觉任务中，可视化输入图像和特征图是调试模型的重要手段。
4.1 使用 add_image() 记录单张图像
import torchvision
from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter(log_dir='./runs/images')
# 假设 train_loader 返回图像和标签
images, labels = next(iter(train_loader))
# 记录单张图像（需要处理通道顺序和数值范围）
# 注意：add_image 要求图像形状为 (C, H, W)，数值范围为 [0, 1] 或 [0, 255]
writer.add_image('sample_image', images[0], global_step=0)
# 记录一个 batch 的图像网格
img_grid = torchvision.utils.make_grid(images[:25], nrow=5)
writer.add_image('mnist_grid', img_grid, global_step=0)
writer.close()
📌 使用须知：
add_image
要求传入的图像张量形状为
(C, H, W)
，通道数 C 通常为 1（灰度）或 3（RGB）。
数值范围需在
[0, 1]
或
[0, 255]
内，否则显示可能出现异常。
torchvision.utils.make_grid()
可以方便地将多个图像拼成网格图。
4.2 使用 add_figure() 记录 matplotlib 图表
如果希望记录更复杂的图表（如自定义散点图、热力图等），可以使用 add_figure()：
import matplotlib.pyplot as plt
def plot_confusion_matrix(cm, class_names):
"""绘制混淆矩阵"""
fig, ax = plt.subplots(figsize=(8, 6))
im = ax.imshow(cm, interpolation='nearest', cmap=plt.cm.Blues)
ax.set_xticks(np.arange(len(class_names)))
ax.set_yticks(np.arange(len(class_names)))
ax.set_xticklabels(class_names)
ax.set_yticklabels(class_names)
plt.setp(ax.get_xticklabels(), rotation=45)
return fig
# 记录混淆矩阵图表
cm_fig = plot_confusion_matrix(confusion_matrix, class_names)
writer.add_figure('Confusion_Matrix', cm_fig, global_step=epoch)
plt.close(cm_fig) # 及时释放内存
五、高维数据可视化：Embedding Projector
TensorBoard 最具特色的功能之一是其 Embedding Projector（嵌入投影仪），可以将高维数据（如词向量、图像特征）使用 PCA 或 t-SNE 降维到 2D 或 3D 空间进行可视化，帮助我们理解特征空间的聚类结构。
5.1 基础用法：记录特征向量
from torch.utils.tensorboard import SummaryWriter
import torch
writer = SummaryWriter(log_dir='./runs/embeddings')
# 准备数据：假设有 100 个样本，每个样本的特征维度为 128
# mat 的形状必须为 (N, D)，N 为样本数，D 为特征维度
mat = torch.randn(100, 128) # 100 个 128 维的特征向量
# 准备元数据（标签）
metadata = [f"sample_{i}" for i in range(100)]
# 记录嵌入向量
writer.add_embedding(mat, metadata=metadata, tag='features', global_step=0)
writer.close()
5.2 带图像标签的嵌入可视化
如果希望鼠标悬停在数据点上时显示对应的图像，可以传入 label_img 参数：
# 假设我们有图像数据和对应的特征向量
features = extracted_features # 形状 (N, D)
images = sample_images # 形状 (N, C, H, W)
# 将图像数据缩放到 0-255 范围（如果原本是 0-1）
# 并确保形状为 (N, C, H, W)，其中 N 与特征矩阵行数匹配
writer.add_embedding(
features,
metadata=labels,
label_img=images,
tag='image_embeddings',
global_step=epoch
)
📌 使用注意事项：
metadata
和可选的
label_img
的数量必须与嵌入矩阵的行数严格一致。
对于大型数据集，建议先采样一部分数据进行可视化，避免写入和加载过慢。
TensorBoard 界面支持交互式切换 PCA/t-SNE 降维参数，无需修改代码
。
启动 TensorBoard 后，切换到 PROJECTOR 面板即可看到交互式的 3D 嵌入投影。你可以用鼠标旋转、缩放视图，还可以搜索特定标签，直观地观察特征向量的聚类效果。
六、超参数调优与 PR 曲线：进阶评估
6.1 使用 add_hparams() 记录超参数组合
超参数调优是深度学习中的常见任务。TensorBoard 的 HParams 面板可以帮助你系统化地对比不同超参数组合的效果。
from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter(log_dir='./runs/hparams_tuning')
# 定义超参数字典
hparam_dict = {
'learning_rate': 0.001,
'batch_size': 64,
'optimizer': 'Adam',
'num_layers': 3,
'dropout': 0.2
}
# 定义对应的指标结果
metric_dict = {
'loss': 0.35,
'accuracy': 0.92,
'f1_score': 0.91
}
# 一次性记录超参数和对应的指标
writer.add_hparams(hparam_dict, metric_dict)
writer.close()
启动 TensorBoard 后，在 HPARAMS 面板中，你可以按照不同超参数筛选和排序实验，快速找到最佳组合。
6.2 使用 add_pr_curve() 绘制 PR 曲线
在处理不平衡数据集时，精确率-召回率曲线（PR 曲线）比 ROC 曲线更具参考价值。add_pr_curve() 可以帮助我们可视化这一重要指标。
from torch.utils.tensorboard import SummaryWriter
import torch
writer = SummaryWriter(log_dir='./runs/pr_curves')
# 假设模型输出为 Logits，需要通过 Sigmoid 转换为概率
logits = model(data) # 形状 (N, 1) 或 (N,)
probabilities = torch.sigmoid(logits) # 转换为 [0,1] 之间的概率
# 真实标签（0 或 1）
labels = ground_truth # 形状 (N,)，整数类型
# 确保形状正确（必须是 1D 张量）
# 如果标签是 (N, 1) 形状，需要 squeeze
probabilities = probabilities.squeeze()
labels = labels.squeeze()
# 记录 PR 曲线
writer.add_pr_curve(
'val/pr_curve',
labels.long(), # 标签必须是整数类型
probabilities.float(), # 概率必须是浮点类型
global_step=epoch
)
writer.close()
⚠️ 常见问题：
labels
和
predictions
必须是形状为
(N,)
的一维张量。如果形状为
(N,1)
，需要先调用
.squeeze()
。
predictions
必须是 [0,1] 范围内的概率，不能是未经过 Sigmoid 的 Logits。
如果数据集中只有正例或只有负例，PR 曲线无法计算。
七、测试源码下载
**代码下载地址：**pan.baidu.com/s/1gDneElG0…
启动 TensorBoard（目录修改为自己的）
tensorboard --logdir .\runs\tensorboard_demo_20260415_110502\
八、多实验管理与性能优化
随着实验次数增加，有效管理和对比不同 runs 变得至关重要。
8.1 多实验对比启动
方法一：指定父目录，自动识别子文件夹
# 目录结构推荐
runs/
├── exp1_lr0.001/
├── exp2_lr0.0001/
└── exp3_dropout0.5/
# 启动时只需指定父目录
tensorboard --logdir ./runs
TensorBoard 会自动将每个子文件夹识别为一个独立的 run，使用文件夹名作为标签。
方法二：显式命名，精确控制显示标签
# 推荐：为每个实验指定自定义显示名称
tensorboard --logdir=baseline:./runs/exp1,high_lr:./runs/exp2,high_dropout:./runs/exp3
这种方法对实验对比和正式报告最为友好，可以清晰区分不同的超参数配置。
8.2 性能优化启动参数
对于大型日志文件或生产环境，可以使用以下优化参数：
# 启用快速加载模式（推荐用于大型日志）
tensorboard --logdir ./runs --load_fast true
# 禁用历史数据自动清理（保留完整训练记录）
tensorboard --logdir ./runs --purge_orphaned_data false
# 设置路径前缀，便于集成到现有 Web 系统
tensorboard --logdir ./runs --path_prefix /tensorboard
# 仅限本地访问，提高安全性
tensorboard --logdir ./runs --host localhost
总结与实用建议
核心功能速查表
方法 | 功能 | 典型使用场景 |
add_scalar() | 记录单个标量 | 训练损失、学习率 |
add_scalars() | 多标量同图对比 | 训练/验证损失对比 |
add_histogram() | 记录分布变化 | 权重、梯度分布监控 |
add_image() / add_figure() | 记录图像 | 输入样本、特征图、混淆矩阵 |
add_embedding() | 高维数据降维投影 | 特征向量聚类分析 |
add_hparams() | 超参数与指标绑定 | 超参数调优对比 |
add_pr_curve() | PR 曲线 | 不平衡分类评估 |
add_graph() | 模型计算图 | 模型结构可视化 |
写在最后
TensorBoard 与 PyTorch 的集成已经非常成熟，从简单的 loss 曲线到复杂的嵌入投影，TensorBoard 都能胜任。本文从基础安装到进阶技巧，全面介绍了 PyTorch 中使用 TensorBoard 的方法。
几点实用建议：
-
从简单的 add_scalar() 开始
，先跑通完整的训练-验证-可视化流程，再逐步添加直方图、图像等高级功能。
-
善用 add_scalars()
进行对比分析，一张图胜过十张图。
-
定期检查直方图
，这是发现梯度消失/爆炸问题的最直观手段。
-
做好日志目录管理
，使用有意义的命名和组织结构，便于后续对比和复盘。
-
训练结束前务必 writer.close()
，确保所有数据写入磁盘。
希望本文能帮助你更好地利用 TensorBoard 这一强大工具，让深度学习模型的调试和优化事半功倍！如有疑问或经验分享，欢迎在评论区交流。
