对于科研从业者、实验室人员及材料相关专业学生，粉末冶金实验是探索难熔金属、特种合金性能的重要途径。它无需将金属熔化为液态，仅通过粉末预处理、成型、烧结等流程，即可制备符合实验需求的金属材料或零件，适配高校课题研究及小批量生产定制场景。相较于传统铸造、锻造工艺，粉末冶金实验更具灵活性，适用于新型材料探索，掌握其核心流程与实操要点，可显著提升实验效率、降低实验误差。
一、粉末冶金实验的核心定位：不止是“压粉烧结”
初接触粉末冶金的学习者，易将其简单理解为“把粉末压成型再烧硬”，该认知忽略了实验的核心价值。粉末冶金实验的本质，是通过控制各步工艺参数，调控材料的成分、致密度与微观组织，进而实现对材料性能的精准把控。其优势在于，可处理传统熔炼工艺难以应对的材料——钨、钼等难熔金属熔点极高且易偏析，熔炼过程中易出现成分不均、氧化等问题，粉末冶金通过预先混合粉末、控制烧结气氛，可有效规避上述缺陷。
粉末冶金实验是探索新材料的重要手段，高熵合金的成分优化、金属陶瓷复合材料的性能测试均可通过该实验实现；其工艺环节可灵活调整，既能满足实验室小批量、多批次课题需求，也能衔接生产定制场景，为科研成果落地提供支撑。
二、完整实验流程：从粉末到成品的5个关键步骤
粉末冶金实验流程虽具系统性，但每一步均有明确目的与实操标准，掌握这些细节可有效降低实验失败概率。结合实验室常见操作，拆解各步骤核心要点并搭配少量实用数据，兼顾专业性与科普性，供不同基础实验者参考。

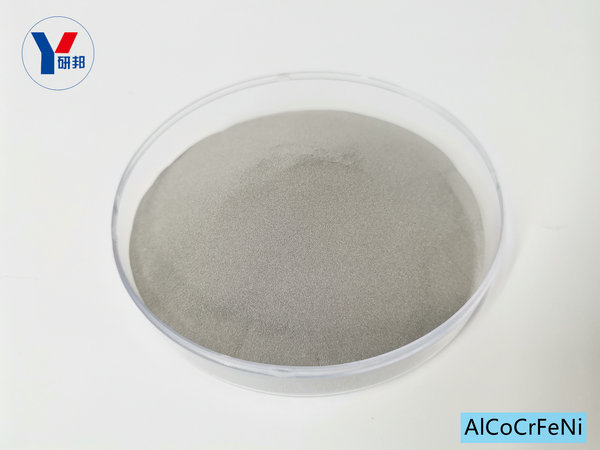

1. 粉末准备与预处理：实验成功的基础
粉末作为实验核心原料，其质量直接决定最终样品性能，预处理环节不可或缺。首先对粉末进行烘干处理，通常在100-120℃烘箱中干燥2-4小时，以去除粉末中的水分——水分残留会导致烧结过程中产生蒸汽，造成样品起泡、开裂。烘干后需对粉末进行筛分，实验室常用标准筛控制粒度，制备常规金属样品时，多选用100-200目筛网，确保粉末粒度均匀，避免大颗粒影响成型效果。
多元素合金实验中，粉末混合环节至关重要。需按实验设计的成分比例，精准称重不同粉末，放入混粉机中混合1-2小时，确保各元素均匀分布。混合不均会导致烧结后样品出现成分偏析，造成性能波动。铜、钛等易氧化粉末的预处理，需全程在氩气等惰性气体保护下进行，防止粉末氧化变质影响实验结果。
2. 配料与装模：把控样品的初始形态
配料的核心是精准称重，实验中通常采用精度为0.001g的电子天平，按设计比例称取预处理后的粉末，误差控制在±0.1%以内，否则会导致最终样品成分偏离预期。装模需根据实验需求选择合适模具材质——钢模适用于常规金属样品，石墨模适用于高温烧结场景，硬质合金模用于高精度样品制备。
装粉方式分为重力装料、震动装料和压力装料三种。重力装料操作简便，适用于初学者，但装粉密度较低；震动装料通过震动使粉末均匀填充模具，装粉密度更均匀；压力装料适用于致密度要求较高的样品，装粉压力通常控制在50-100MPa。装粉量需精准计算，直接决定生坯尺寸与初始致密度，例如制备直径15mm、高度8mm的圆柱形样品，需根据粉末松装密度提前核算装粉量。
3. 压制成型：将松散粉末转化为“生坯”
压制成型是实验核心步骤，目的是将松散粉末压制成具备一定强度、可手持转移的生坯。实验室常用五种成型方式，适配不同实验需求：单向压制操作简便，适用于二维结构样品；双向压制可减少生坯密度不均问题，适用于高精度样品；冷等静压（CIP）适用于复杂形状样品，成型压力均匀；温压成型通过加热粉末和模具（130-150℃），提升生坯致密度；热压成型适用于难熔金属样品，可在高温高压下实现初步致密化。
成型压力需根据粉末类型调整，常规金属粉末（如铜、铁）成型压力通常为200-600MPa，难熔金属粉末（如钨、钼）则需600-1200MPa高压。压力过大会导致生坯分层、开裂，压力过小则生坯强度不足，搬运过程中易破损。成型后生坯内部仍存在大量空隙，致密度通常为85-90%，需通过后续烧结环节进一步致密化。

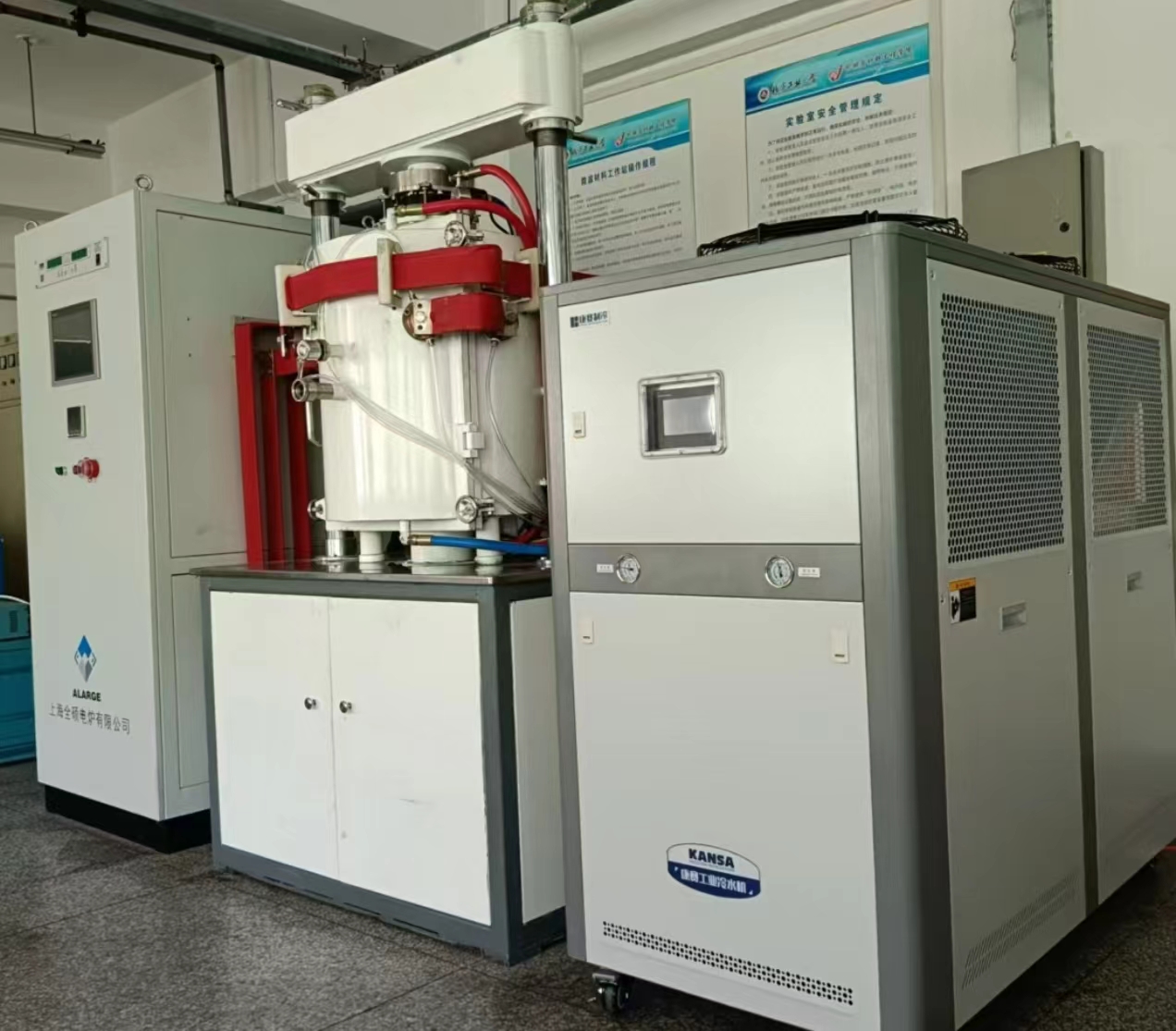

4. 烧结：决定样品性能的关键环节
烧结是将生坯转化为致密金属材料的核心步骤，即将压好的生坯放入高温炉，在特定气氛下加热，使粉末颗粒通过扩散、流动等机制结合，实现收缩与致密化。烧结温度通常控制在材料熔点的70%-80%，铜基粉末烧结温度为750-900℃，铁基粉末为1050-1200℃，难熔金属粉末则需1500℃以上高温。
烧结过程中，样品会发生三项明显变化：粉末颗粒接触面持续扩大，内部空隙缩小、数量减少，致密度显著提升，同时强度、硬度和韧性同步改善。烧结时间通常为1-4小时，时间过长会导致晶粒粗化，影响样品性能，时间过短则致密化不足。
烧结气氛的选择同样关键，不同材料适配不同气氛：真空烧结适用于高纯度样品或易挥发成分材料，可有效防止氧化；氩气、氮气等惰性气氛适用于易氧化金属；氢气、分解氨等还原性气氛可还原粉末表面氧化物，适用于铁、铜等金属样品。炉温波动需控制在±5℃以内，确保温场均匀，避免样品收缩不均、变形开裂。
5. 后处理：按需优化样品性能
烧结后的样品可根据实验需求进行后处理，进一步优化性能。热等静压（HIP）是最常用的后处理方式，通过1000-1200℃高温、100-300MPa高压，可将样品致密度提升至99%以上，减少内部孔隙。需调整力学性能的样品，可进行淬火、回火等热处理，铁基样品淬火温度控制在850-900℃，回火温度为200-300℃，以调整样品强度与韧性。
尺寸精度不达标的样品，可通过打磨、车削、打孔等机加工处理，使其符合实验测试要求。需观察微观组织的样品，可进行表面抛光，去除表面氧化层和划痕，便于后续金相分析。
三、实验核心研究方向：读懂我们在“测什么”
实验室开展粉末冶金实验，核心围绕材料性能展开研究，不同研究方向对应不同实验重点，结合科研常见需求，简要介绍6个核心研究方向，数据点到为止，避免深入理论探讨。
粉末特性对成型的影响是基础研究方向，主要探索粒度、球形度、流动性等参数的作用——球形粉末流动性更优，松装密度可达1.5-2.0g/cm³，成型后生坯密度更均匀；不规则粉末流动性较差，但颗粒间结合更紧密。压制压力与致密度的关系也是重点研究内容，压力与致密度呈正相关，但压力超过800MPa后，致密度提升速率显著放缓，甚至引发生坯开裂。
烧结制度对材料性能的影响，主要研究温度、时间、气氛的调控逻辑，例如同一铜基样品，800℃烧结2小时致密度约为92%，900℃烧结2小时致密度可提升至96%。合金成分优化是新材料探索的核心，通过调整元素配比可优化样品强度、硬度等性能，例如铁基粉末中添加0.5-1.0%的碳，可使样品硬度提升10-15%。
微观组织观察主要通过金相显微镜，观察样品晶粒大小、孔洞分布、相结构等，晶粒尺寸通常控制在10-50μm，孔洞率需低于5%，否则会影响样品力学性能。材料性能测试是实验的最终目的，主要测试硬度、抗压强度、耐磨性等指标，常规铁基烧结样品硬度约为150-200HV，抗压强度可达300-500MPa。
四、实验常见材料与实操痛点解析
粉末冶金实验适用于多种材料制备，实验室最常用的类型包括难熔金属、高熵合金、不锈钢、硬质合金、金属陶瓷复合材料。钨、钼等难熔金属适用于高温、耐磨场景的实验研究，高熵合金用于新型材料探索，不锈钢、硬质合金用于常规力学性能测试。这类材料的共同特点是，传统熔炼工艺难以制备或制备后性能不稳定，粉末冶金可有效解决该问题。
实验过程中的常见问题，多与工艺参数控制不当相关。生坯开裂、分层是最常见的问题，主要因装料不均、压力过大或脱模过快导致，可通过优化装料方式、控制成型压力、缓慢脱模解决。烧结后变形、收缩不均，通常由温场不均或粉末混合不均引发，可通过调整炉温分布、延长混粉时间改善。
致密度不足的核心原因是压力不足、烧结温度偏低或气氛不当，可适当提高成型压力和烧结温度，优化烧结气氛。样品氧化变色源于炉体漏气或保护气不纯，需检查炉体密封性，更换更高纯度的保护气。性能波动与粉末批次不稳定、工艺参数控制不精确相关，实验中需选用批次一致的粉末，严格控制各步工艺参数，保障实验重复性。
五、实验与生产的衔接：定制化需求的落地路径
粉末冶金实验不仅服务于科研，还可衔接小批量生产定制场景。科研课题成果需通过小批量生产验证实用性，这就需要专业生产定制机构提供支撑。北京研邦新材料科技有限公司专注于粉末冶金相关生产定制服务，可根据实验室实验数据和需求，精准匹配工艺参数，实现科研样品到小批量产品的转化。
科研实验到生产定制的核心，是保持工艺参数一致性，实验室确定的成型压力、烧结温度等参数，生产过程中需严格遵循，以确保产品性能与实验样品一致。高校、研究所的小批量定制需求，可通过专业生产定制机构灵活适配，在满足科研成果落地需求的同时控制生产成本。
六、实验优势与局限：理性看待粉末冶金的价值
粉末冶金实验的优势显著，可制备熔炼难以实现的材料，尤其是难熔金属和复合材料，这是传统工艺无法替代的。其致密度可在较大范围内调控，从多孔材料到近全致密结构均可制备，便于研究孔隙率与材料性能的关系。同时，其采用近净成形工艺，材料利用率高、加工余量小，几乎不产生废料，适用于高价值金属的小批量制备。
其工艺灵活性突出，成分、粒度、工艺参数均可灵活调整，适用于高校课题、新材料探索等定制化科研需求。实验门槛相对适中，常规冷压+真空烧结设备即可开展基础研究，无需超大吨位熔炼设备，适配实验室环境。
粉末冶金实验也存在局限，常规烧结难以实现100%致密度，普通烧结致密度通常为92%-98%，接近全致密需增加热等静压环节，设备成本较高。压制后生坯强度低、易破损，对操作要求较高，搬运、脱模过程中的操作不当易导致实验失败。
工艺环节多、影响因素复杂，也是实验需面对的问题，从粉末预处理到后处理，任意一步参数波动均会影响最终样品性能，实验重复性控制难度较大。此外，大尺寸、复杂形状样品的制备难度较高，易出现密度不均、收缩变形等问题，不适用于普通粉末冶金工艺制备。
对于科研从业者、实验者和学生，粉末冶金实验是探索材料性能、研发新型材料的重要工具。掌握其核心流程、实操要点和常见痛点，可显著提升实验效率，推动科研探索顺利开展。理性看待其优势与局限，结合实验需求选择合适工艺，才能充分发挥其价值，推动科研成果落地与应用。
