本 VI 实现固定点数、周期采集、滚动显示功能，支持用户自定义缓存点数（默认 100，可任意修改），自动保留最新 N 组数据，X 轴时间坐标随采样实时更新，波形平滑滚动。采用数组裁剪 + 动态时间轴生成，内存占用恒定、界面流畅、适配各类传感器采集与上位机监控。

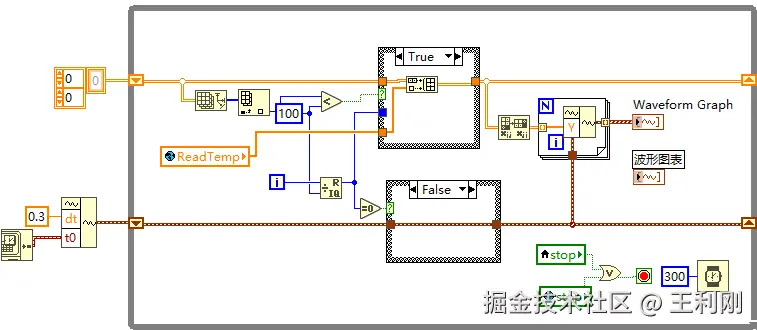

各 VI 功能说明
- While 循环：程序主框架，持续采集、处理、刷新波形，支持停止按钮退出。
- 等待 (ms) ：设置采样周期（默认 300ms），保证时间轴精度。
- 采样点数量常量 N：可自由修改（如 50、100、200、500），决定缓存与显示的最新数据条数。
- ReadTemp VI：周期采集单路温度 / 模拟量数据。
- 数组插入：将新数据添加到数组尾部。
- 数组裁剪 / 删除旧数据：当数组长度 > N 时，删除最早数据，只保留最新 N 条。
- 移位寄存器：保存历史数据数组，实现循环间数据传递。
- X 轴时间生成：根据 N 与周期自动计算时间轴，随数据更新刷新。
- 波形图：显示最新 N 点曲线，X 轴为动态时间，Y 轴为采集值。
- 停止按钮：安全退出程序。
使用场合
- 传感器数据实时监控（温度、压力、振动、位移）
- 实验台 / 工控机上位机显示界面
- 需要固定长度波形、滚动刷新的测控系统
- 搭配 NI DAQ（PXI-6221 等）高速采集显示
特点
- 点数可配置：直接修改常量 N 即可切换缓存长度，无需改动逻辑
- 内存恒定：不堆积数据，长期运行不卡顿
- 时间轴动态刷新：X 坐标真实对应采样时间
- 结构极简：逻辑清晰、易移植、易维护
- 通用强：可直接接入任何单通道采集信号
使用注意事项
- 修改采样点数量 N常量即可调整显示长度
- 采样周期修改后，时间轴自动适配，无需额外设置
- 必须保留数组裁剪逻辑，否则会造成内存上涨
- 波形图建议使用Waveform Graph，显示更流畅
与类似功能对比
表格
| 方案 | 本 VI （可配置 N 点滚动） | 普通图表（无限缓存） |
|---|---|---|
| 显示点数 | 固定可配置 | 无限增长 |
| 时间轴 | 动态跟随刷新 | 不刷新 / 漂移 |
| 内存占用 | 极低且固定 | 越来越高 |
| 工程实用性 | 最优 | 差 |
实际应用案例
某实验台采用 PXI-6221 采集传感器信号，将 N 设为100，周期 300ms，界面只显示最新 100 点曲线，时间轴自动更新，用于监控设备运行稳定性；如需更长波形，直接将 N 改为200即可，无需重构程序，广泛用于调试、验收、日常监控。
