MindStudio异常检测工具

在昇腾设备上进行算子开发，需要涉及多核调度、多流水执行以及多层次内存间的数据交互，任何一条指令对内存的错误访问、同步指令的错误使用，都可能引起内存访问越界、数据竞争，导致算子精度或执行异常。

一个复杂算子的生命周期内可能执行十万乃至上百万条指令，想要准确定位异常的指令非常困难，对于数据竞争问题，我们想要找到存在竞争风险的两条指令更是"大海捞针"。

此时MindStudio Sanitizer（msSanitizer）异常检测工具来啦！借助竞争检测功能，让你完成分钟级的异常定位，告别手工排查。

msSanitizer异常检测工具主要包括内存检测、竞争检测、初始化检测、同步检测等功能，为昇腾算子开发者提供了检测算子异常的手段，快速定位算子内存和竞争问题。本文将以一个实际的算子竞争问题为例，让读者对竞争异常的现象、异常检测工具的使用方法、竞争问题的分析方法有个直观的感受。

什么是算子竞争？

在算子开发过程中，我们可能会遇到算子偶现精度异常的问题。一般现象就是多次执行同一算子，算子输出不一致。

此时我们就怀疑算子很可能出现了竞争问题。那什么是竞争问题呢？竞争（race hazard）是一个通用概念，一般是指程序中多个线程或进程同时访问了相同的共享内存单元，导致的不确定行为。在昇腾设备架构上，竞争可能发生在核间，主要涉及GM（global memory）；可能发生在流水间，涉及 GM 和UB、L1、L0A、L0B、L0C等内存；也可能发生在同一条流水内相邻的指令之间。

1. GM 为global memory 全局内存，由多个 core 共享

2. UB、L1、L0A、L0B、L0C为core内的内存单元，但仍可能被多个流水访问

下面以线程进行举例，两个线程访问相同的内存单元时，根据两个线程间的数据依赖关系，有以下三种情况：

第一种情况是线程2期望读取线程1写入的数据，此时应保证线程2的读事件发生在线程1的写事件之后。第二种情况是期望线程1读取数据后线程2再写入，防止线程1读取到错误的数据，此时应保证线程2的写事件发生在线程1的读事件之后。第三种情况是期望线程2写入的数据覆盖线程1写入的数据，此时应保证线程2的写事件发生在线程1的写事件之后。

为了保证两个线程上的事件能按照预期的顺序执行，需要做好正确的线程间同步。对应到昇腾设备上，我们需要处理好核间、流水间、流水内指令的同步关系。如果同步指令缺失或者错误使用，就可能导致竞争问题。msSanitizer会检测所有可能同时发生，并且访问了相同内存单元的指令，帮助开发者识别潜在的竞争问题。

工具使用方式

算子编译

在算子编译时，需要增加检测编译选项以支持算子检测功能。

算子执行

在原始的算子执行命令前增加 mssanitizer 来拉起算子，即可完成检测：

mssanitizer -t racecheck -- <kernel_prog>

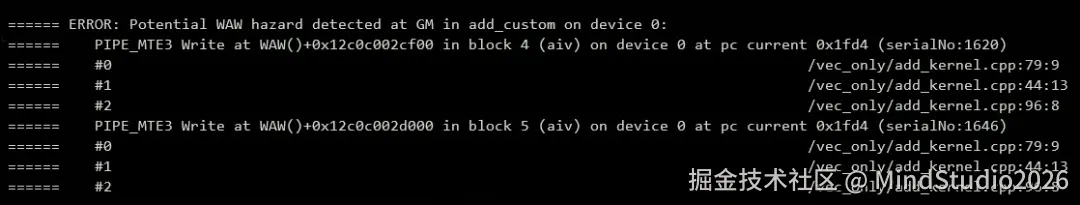

检测完成后，算子异常信息会直接输出到终端：

异常检测异常报告会包含以下关键信息：

• 竞争类型：支持显示竞争事件类型，包括WAR（write-after-read）、RAW（read-after-write）或WAW（write-after-write）信息，具体可参考《算子竞争问题》章节；
• 内存类型：支持显示竞争发生的内存类型，包括GM、UB、L1、L0A、L0B和L0C等内存单元；
• 算子名：显示竞争发生的 kernel name 方便多算子场景下问题定位；
• 竞争流水类型：显示产生竞争异常的流水类型；
• 调用栈展示：通过调用栈展示竞争事件对应的代码行信息；

经典案例------Add算子同步指令错位导致算子精度问题

问题背景

下面通过一个基于真实案例构造的简化样例，对msSanitizer的竞争检测功能的开启方法和分析思路进行介绍。

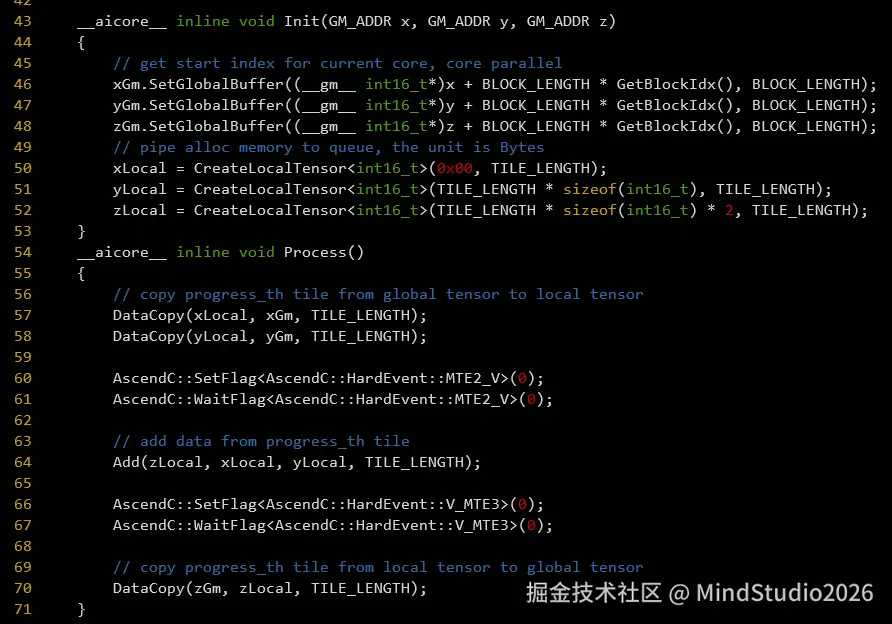

如上图所示，我们实现了一个简单的加法算子，将输入 x 和 y 相加后输出到 z中。实际实现时，我们需要搬入->计算->搬出三个步骤完成算子逻辑，分别对应算子代码的57和 58 行、64 行以及 66 和 67 行。此处的搬入指令发生在PIPE_MTE2流水上，计算指令发生在 PIPE_V 流水上，搬出指令发生在 PIPE_MTE3流水上。各流水上的指令并行执行，为避免竞争问题，我们分别在 60 行和66行插入了从 PIPE_MTE2 到 PIPE_V 流水的同步，以及从 PIPE_V 到 PIPE_MTE3流水的同步，来保证指令执行的时序。

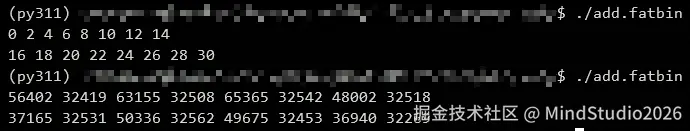

从以上代码来看，我们的同步逻辑没有问题，算子应输出如下结果：

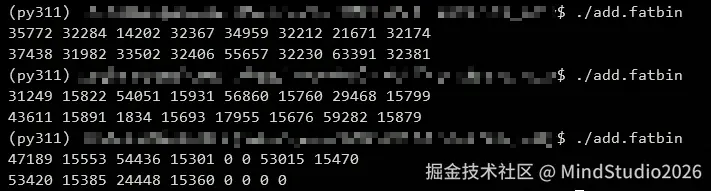

但实际执行下来，我们发现算子精度异常，并且每次执行得到的输出都不同：

问题定位

首先我们需要为算子增加检测编译选项来支持竞争检测，此处以Makefile为例：

重新编译算子后，我们得到了支持检测的算子。下一步就是用msSanitizer拉起算子进行执行：

mssanitizer -t racecheck ./add.fatbin

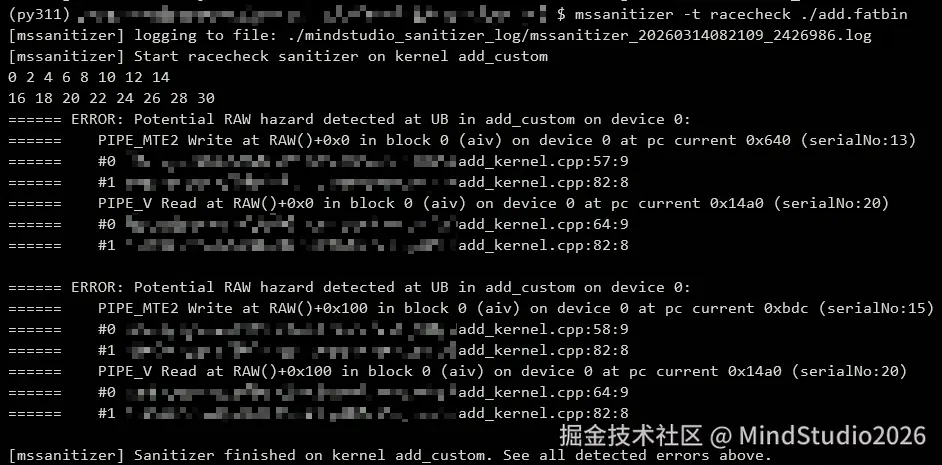

得到了如下检测结果：

异常分析

从msSanitizer的检测结果来看，算子确实存在竞争问题，我们需要通过分析检测报告来定位竞争发生的具体位置。

检测报告中提示共有两处竞争问题，第一处发生在 UB 上的 0x0 地址，提示PIPE_MTE2 流水写入和 PIPE_V 流水读取发生竞争；另中一种发生在 UB 上的0x100 地址，同样也是PIPE_MTE2 流水写入和 PIPE_V流水读取存在竞争。从代码位置来看两处竞争分别发生在57、64行以及58、64行之间。结合上面的算子源码，我们在PIPE_MTE2 流水和 PIPE_V 流水间做了正确的同步，为什么还是会有竞争问题呢？

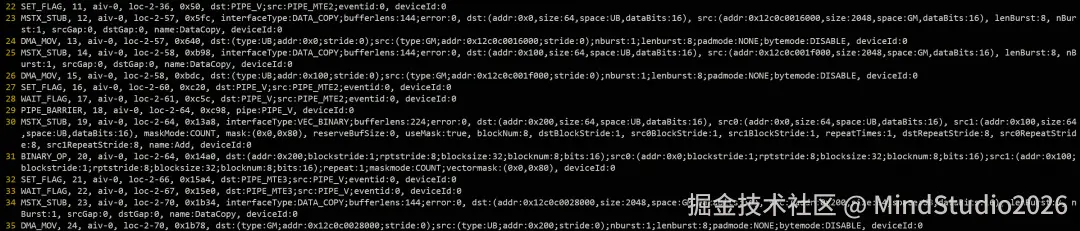

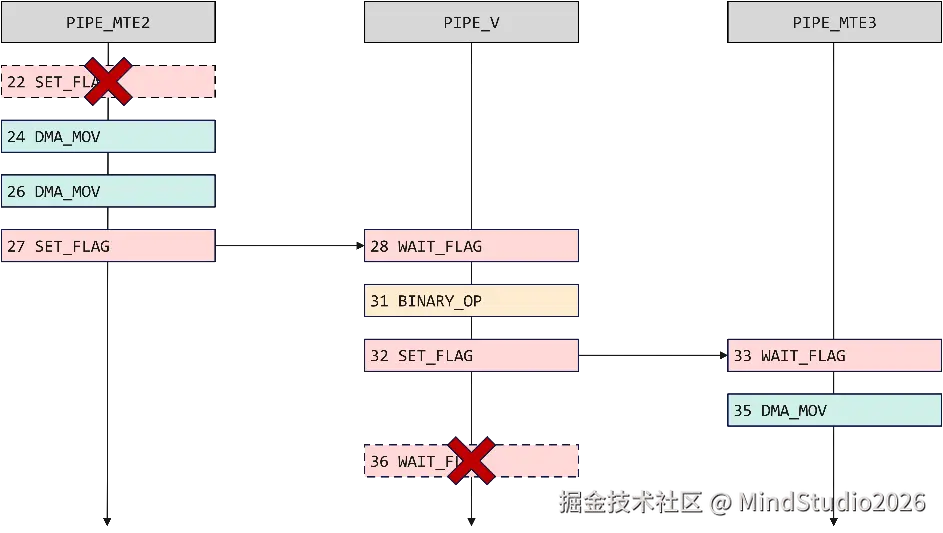

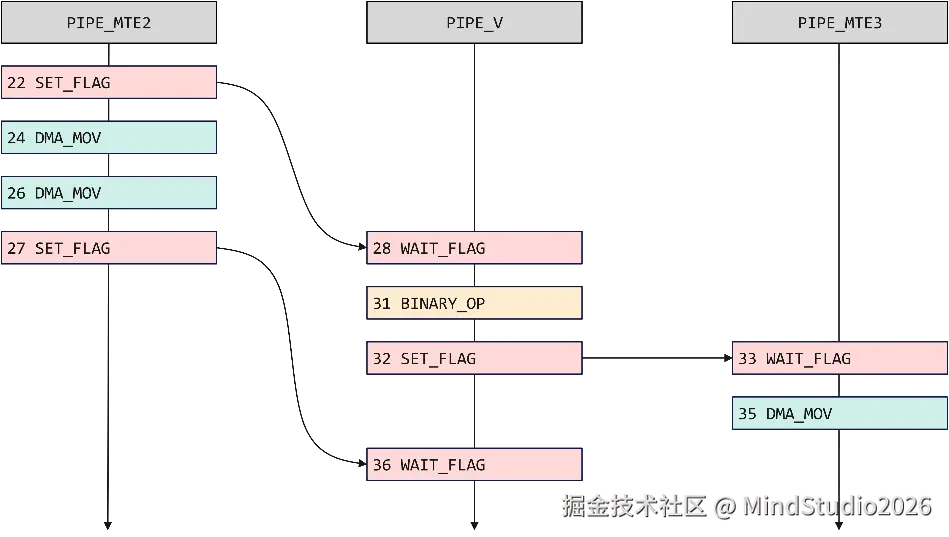

此时我们可以结合工具输出的指令记录日志来辅助分析。打开日志，我们可以找到如下内容：
