介绍LabVIEW 并行 For 循环的标量归约运算，通过移位寄存器实现数组元素并行累加，与串行数组求和函数对比验证结果一致性。LabVIEW 可识别加法等归约算子，并行执行时因运算顺序与浮点舍入可能产生微小误差，需通过容差判断结果匹配，适用于仪器批量读取等 I/O 密集型场景，大幅提升执行效率。
各 VI / 模块说明

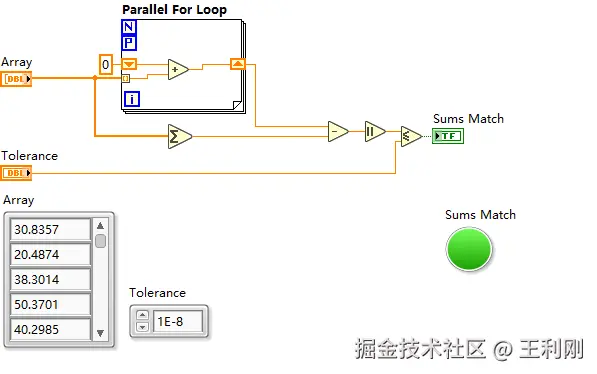

1. 并行 For 循环（Parallel For Loop）
-
功能：LabVIEW 2009 + 支持的并行迭代结构，可将循环任务分配给多线程并行执行，替代串行 For 循环。
-
关键特性：
- 启用并行后新增P 端子（并行实例数） ：未接线时自动匹配本机逻辑处理器核心数，接线 - 1 使用编译时设定的全部实例，接线 0 / 不接线由系统自动分配。
- 支持归约运算识别：当移位寄存器直接连接加法、乘法等归约算子，结果回写右移位寄存器时，LabVIEW 自动优化并行归约逻辑。
-
本 VI 应用：对输入数组元素并行累加，通过移位寄存器保存运行总和，实现并行求和。
2. 加法算子（Add）
- 功能：LabVIEW 官方认定的归约算子之一，用于标量累加运算。
- 归约适配要求：需满足「移位寄存器输出→加法算子输入→加法输出→右移位寄存器输入」的直接连线，无中间逻辑，LabVIEW 才会识别为归约运算并优化并行执行。
- 本 VI 应用：实现数组元素的并行累加，替代串行循环的逐次相加。
3. 数组元素加法（Add Array Elements）
- 功能：LabVIEW 内置串行数组求和函数，按数组顺序逐元素相加，作为并行求和的基准参考。
- 本 VI 应用：计算输入数组的串行求和结果，与并行 For 循环的归约结果做差值对比。
4. 差值与容差比较模块
- 功能：计算并行求和与串行求和的差值，通过「小于等于」算子与设定容差（Tolerance）比较，判断结果是否匹配。
- 关键说明：并行运算时，多线程分块求和的顺序与串行不同，浮点运算的中间结果舍入会导致微小误差，因此需通过容差（本 VI 默认 1E-8）验证近似相等，而非绝对相等。
5. 输入 / 显示控件
- Array 数组控件：输入待求和的双精度数组，支持任意长度，适配不确定数量的运算任务（如批量电源读取）。
- Tolerance 容差控件：设置结果匹配的允许误差，根据应用场景调整（如仪器测量可设 1E-3~1E-6）。
- Sums Match 指示灯：显示并行与串行求和结果是否在容差范围内匹配，绿色为匹配，红色为不匹配。
使用场合、特点与注意事项
一、适用场合
- I/O 密集型任务：如批量仪器（电源、万用表）的电压电流读取、串口 / 网口设备的并行通信，每个迭代存在等待延迟，并行执行可将总耗时从「N× 单步耗时」压缩至「≈单步耗时」。
- 大规模数据归约运算：如数组求和、求最大 / 最小值、逻辑与 / 或运算等可并行化的标量归约场景。
- 不确定数量的任务处理：For 循环 N 端子接入动态数组长度，自动适配任意数量的任务（如 0~100 个电源的批量读取）。
二、核心特点
表格
| 特性 | 并行 For 循环归约 | 串行 For 循环 | 多线程手动实现 |
|---|---|---|---|
| 执行效率 | 极高（多线程并行，耗时≈单步） | 极低（逐次执行，耗时 = N× 单步） | 高（需手动管理线程） |
| 开发难度 | 极低（拖拽配置，无需线程代码） | 极低（原生结构） | 高（需处理线程同步、资源竞争） |
| 结果一致性 | 近似一致（需容差验证） | 完全一致 | 需手动保证 |
| 适配性 | 自动适配任意任务数量 | 适配任意数量 | 需手动调整线程池 |
三、使用注意事项
-
归约算子识别要求：仅支持 LabVIEW 指定的归约算子（加法、乘法、自增、最大 / 最小值、与、或、异或），且必须满足「移位寄存器→算子→移位寄存器」的直接连线，中间不可插入其他逻辑，否则无法识别归约优化。
-
浮点误差处理：并行运算因分块顺序不同，浮点舍入会产生微小误差，必须设置合理容差，不可直接判断绝对相等。
-
并行实例数设置：
- I/O 密集型场景（如仪器读取）：编译时生成实例数设为大于 CPU 核心数（如 64/100），P 端子接线对应数值，过载线程以抵消 I/O 等待延迟；
- CPU 计算密集型场景：实例数匹配 CPU 核心数，避免线程切换开销。
-
调试限制：默认并行循环不支持内部调试，需勾选「允许调试」后循环转为串行执行才能调试，调试完成后需关闭以恢复并行性能。
-
线程安全：并行迭代间不可共享非线程安全资源（如串口句柄、全局变量），每个迭代需独立分配资源，避免资源竞争。
类似功能对比
表格
| 方案 | 优势 | 劣势 | 适用场景 |
|---|---|---|---|
| 并行 For 循环归约 | 开发简单、自动多线程、性能优异、适配任意任务数 | 仅支持指定归约算子、存在浮点误差 | 仪器批量读取、数组归约运算 |
| 生产者 - 消费者架构 | 灵活度高、支持复杂逻辑 | 开发复杂、需手动管理队列与线程 | 多任务异步处理、复杂业务逻辑 |
| 手动多线程（Cloning VI） | 完全可控 | 开发难度极高、易出现线程安全问题 | 定制化并行任务、复杂系统集成 |
| 串行 For 循环 | 结果完全一致、无误差 | 效率极低、耗时随任务数线性增长 | 小批量任务、对结果精度要求极高 |
实际应用案例：批量电源并行读取
场景需求
100 个电源，单台读取电压电流耗时 200ms，串行读取总耗时 20s，需将总耗时压缩至≈200ms，且支持电源数量动态变化（0~100 台）。
实现方案
-
并行 For 循环配置：
- 右键 For 循环→「配置迭代并行」→勾选「启用循环迭代并行」，生成实例数设为 100；
- P 端子接线 100，确保 100 个线程并行执行；
- 循环内放置单台电源的 SCPI/ModBus 读取代码，每个迭代独立处理一台电源。
-
归约运算适配：
- 若需统计总功率，通过移位寄存器 + 加法算子实现并行累加，LabVIEW 自动识别归约优化；
- 若仅需收集所有电源数据，通过数组隧道汇聚结果，无需归约运算。
-
误差与容差处理：
- 电源测量为浮点数据，并行读取后对比串行读取结果，设置 1E-3 容差验证一致性；
- 增加超时处理，避免单台电源通信异常导致整体阻塞。
效果
- 串行读取：100 台 ×200ms=20s；
- 并行读取：总耗时≈200~300ms，效率提升 100 倍；
- 自动适配：电源数量变化时，仅需调整输入数组长度，无需修改循环逻辑。
补充背景信息
LabVIEW 并行 For 循环基于 NI 的多线程调度引擎，针对测试测量场景优化，天生适配仪器控制、数据采集等 I/O 密集型任务。归约运算优化是 LabVIEW 的特色功能，无需手动编写多线程代码，即可实现并行加速，大幅降低工程师的开发难度，是自动化测试系统中批量仪器控制的核心优化手段。
