2.2 表与索引的行格式
当我们拨开“表”、“页”的宏观外衣，最底层的颗粒度就是真正属于业务的行记录。一行记录在磁盘上到底长什么样？InnoDB 是抠细节的大师，它的指导思想是——“能省则省”。

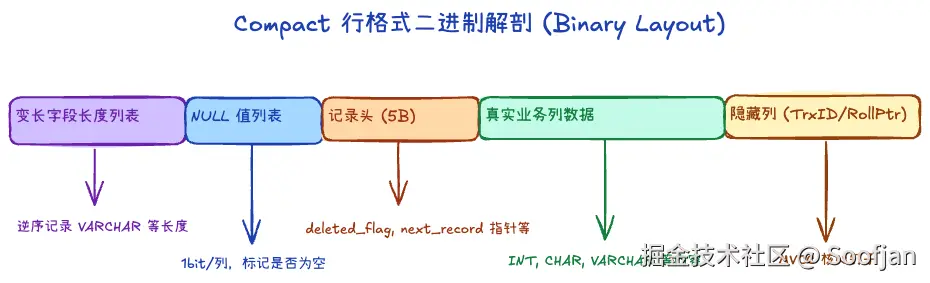

一、 一行记录的通用解剖图
在大多数现代引擎格式中，一行物理记录的结构通常被分为“辅助头”和“真实数据”两大部分：
1. 变长字段长度列表
针对 VARCHAR、TEXT 这种变长的数据类型。因为不知道它们具体多长，只能在开头先告诉解析器：“紧随其后的第一个变长字段有 x 字节，第二个有 y 字节”。（逆序存放）
- 为什么要逆序？ 这是一种以“记录头”为中心、两翼放射的对称设计。
- 解析加速：逆序让第 1 列的长度信息紧贴在记录头左侧，第 1 列的真实数据紧贴在记录头右侧。解析引擎只需要从记录头位置向左、向右分别偏移即可秒读前几列数据。
- 缓存优化：这极大提高了 CPU 缓存命中率。
2. NULL 值列表
既然“能省则省”，如果是 NULL 值，就一丁点物理空间都不给它留。InnoDB 用一串紧凑的二进制 bit 位来记录“这一行中哪些列是 NULL”。如果为 1，代表对应列为空。
3. 记录头信息 (Record Header)
仅仅靠上面两个还不够，它还维护了 5 字节左右的位图信息，包含了非常多关键机制需要的开关：
- 删除标记 (deleted_flag)：当执行
DELETE时，InnoDB 不会去清空磁盘碎片，而是立刻把这一位置为 1（逻辑删除，留在日后复用或彻底回收）。 - 最小事务 ID 标记。
- 下一条记录的偏移指针 (next_record)：依靠它把页内的数据串成一条单向链表。
4. 真实列数据
真正存放业务上的 INT, CHAR 等设定好的字段值。
5. 隐藏列 (隐藏的王牌)
不管你有没有自己建列，InnoDB 会无条件地往每一行强塞几根钉子（用于 MVCC、回滚、主键）：
- DB_ROW_ID (6 字节)：如果我们没有建主键，也没有唯一索引，就靠它来充当隐藏主键。
- DB_TRX_ID (6 字节)：记录最后一个修改（或者插入）这行数据的事务 ID。这是多版本并发控制 (MVCC) 能够推演时空穿越的基础。
- DB_ROLL_PTR (7 字节)：回滚指针。指引你顺藤摸瓜去 Undo Log 里找这一行的上一代历史版本。
二、 行格式的时代大演进
1. Redundant 与 Compact 时代
- Redundant (冗余格式)：MySQL 5.0 以前的古老格式。非常死板且冗余，字段长度等信息存得铺张浪费，目前存在的唯一意义就是兼容。
- Compact (紧凑格式)：从 5.1 开始引入，拉开了精打细算的序幕。上述的变长字段列表、NULL 值压缩，核心思想就是压缩头部的空间。
2. Dynamic 与 Compressed 时代 (当下主流)
MySQL 5.7 和 8.0 之后，默认采用了下面更强悍的格式：
- Dynamic (动态格式)：它是 Compact 的再升级版。最核心的进化点在于对“行溢出”的处理极其聪明。它能让 B+ 树的树高保持克制，哪怕表里塞满了巨型文本。
- Compressed (压缩格式)：在 Dynamic 基础上，不仅聪明，还顺带对页面使用了
zlib压缩算法。极大省磁盘，但代价是每次读取要解压产生 CPU 消耗，属于空间换时间的玩法。
三、 溢出页机制 (行溢出)
我们知道，一个数据页的大小通常固定为 16KB，而 InnoDB 有一条铁律：一页中至少要存放两行记录（否则 B+ 树就退化成链表了）。
这意味着如果某一行非常庞大（塞满了超大的 VARCHAR、TEXT 或 BLOB），可能半页都放不下，这就触发了行溢出。
如何处理溢出的“大胖子”？ 那些多出的庞大数据，会被从常规的数据页里“踢”出去，扔到一种特殊的物理页——溢出页 (Off-page) 中。

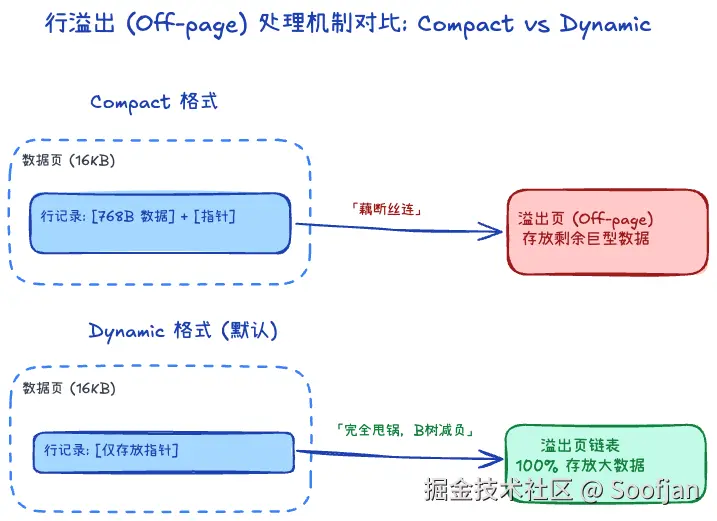

针对这一机制，不同行格式有不同的解决态度：
- Compact / Redundant：藕断丝连 会在原本的行记录中存储这坨大文本的前 768 个字节（留个脑袋），然后在 768 字节的末尾放一个 20 字节的指针，指向后面庞大数据真正存放的溢出页。
- Dynamic / Compressed：完全甩锅（更优秀） 十分干脆。在原记录里不存任何实际文本内容，只留下一个纯指针，把所有的庞大数据100%存放到溢出页，如果溢出页还不够，溢出页与溢出页之间也会串成链表。 这样做的好处是使得核心的 B+ 树数据页能够塞进更多的纯指针/小数据行，使树的体积更扁平。
