LangGraph 入门到精通0x00：HelloLangGraph

前言

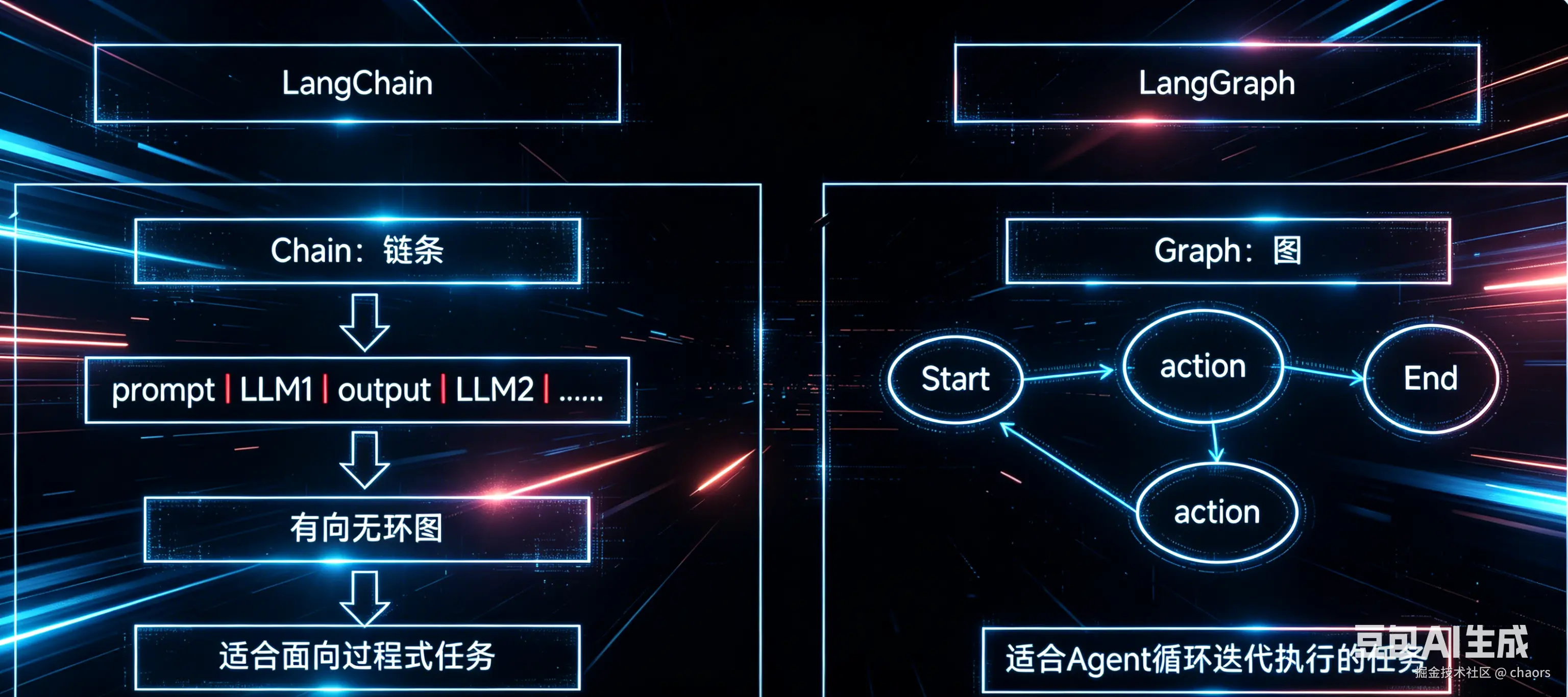

前面系列地学习过 AI中的一种开发框架 LangChain，我们知道 LangChain 是链式结构。那么，如果现在有这样的case：

• 编写代码 -> 输出代码 -> 运行测试 -> 测试失败 ？
• 这个时候由于链式运行的限制，就只能手动重启

所以就有了升级版的 LangGraph。

定义

LangGraph 是 LangChain 的高级库，其本身是一个基于“状态图（State Graph）”的AI工作流编排框架。它超越了LangChain的线性工作流，通过循环支持复杂的任务处理。

• 抽象建模：将 AI 应用转化为有向图

• 状态驱动：流程执行以 State 为核心，节点修改 State 后，边根据新状态决定下一步走向（支持循环、回溯、多Agent协作）；

• 韧性设计：内置 Checkpoint 机制，可保存/恢复 State，应对错误、人工介入或长周期任务。

和 LangChain 相比

维度	LangChain	LangGraph
核心抽象	链（线性、确定性执行流水线，用LCEL串联组件）	状态图（有向图，节点=执行单元，边=流转条件，全局State对象）
设计哲学	开发效率优先，组件标准化（快餐店外带窗口，快速拼出可用应用）	流程精细控制优先，系统稳定性（高档自助餐厅，动态决定下一步）
擅长应用场景	线性/固定流程：简单RAG、数据提取、固定问答、开箱即用工具链	复杂/动态流程：多轮Agent、带审核工作流、循环迭代（如自我修正）、多Agent协作、Agentic RAG
执行模式	线性执行（单向管道，无循环/分支）	状态驱动执行（支持循环、分支、回溯、多节点并行）
关键特性	LCEL表达式、丰富组件库（检索/LLM/工具）、快速搭建	状态持久化（检查点）、动态路由、错误恢复、人工介入支持、多Agent原生协作
与对方的关系（联系）	能力层提供者：输出标准化组件（检索/LLM/工具），供LangGraph编排	流程层控制器：集成LangChain组件，管理复杂流程逻辑，实现关注点分离

核心组件

LangGraph 的核心是将代理工作流程抽象建模为图。通过使用三个核心组件来定义代理的行为。

States

共享数据结构，用于表示当前 AI 应用程序的当前状态，它可以是任何Python类型，但通常是 TypedDict 或 Pydantic BaseModel。存储工作流执行过程中的所有上下文（如用户输入、中间结果、历史记录）。节点读取并更新它，框架负责合并增量更新。

• Scheme：State的结构契约（用TypedDict/Pydantic定义），规定字段名、类型（如count: int、messages: list[BaseMessage]），确保类型安全。

• Reducers：状态更新仲裁函数，当多节点修改同一字段时，定义合并逻辑（如累加、追加、覆盖），默认是覆盖，需显式指定（如Annotated[list, add]用add做追加）。

• Message：State中常见的交互轨迹字段（通常用list[BaseMessage]），存储聊天历史或事件日志，保留上下文。

Nodes

执行具体任务的计算单元，本质是一个接收State并返回State更新字典的函数。它可以是调用LLM、执行工具、运行任意代码的逻辑封装

Edges

定义控制流走向的连接规则。分为固定边（无条件跳转）和条件边（根据State动态路由），是实现循环、分支等复杂逻辑的关键.

Coding

helloWorld

State

使用 Scheme 定义 State:

# 1. 定义State的Scheme（结构契约）
class ChatState(TypedDict):
    count: int  # 计数器字段
    messages: Annotated[list, add]  # Message列表，用add做追加reducer

Nodes

定义节点：

# 2. 定义节点：修改State的函数
def increment_count(state: ChatState) -> ChatState:
    return {"count": state["count"] + 1}  # 直接返回新值（默认覆盖）

def add_human_msg(state: ChatState) -> ChatState:
    msg = HumanMessage(content="你好，LangGraph！")
    return {"messages": [msg]}  # 因reducer是add，实际追加到原列表

Graph 构建

• add_node：节点添加函数
• add_edge：边连接函数
• START：节点开始
• END：节点结束

builder = StateGraph(ChatState)
builder.add_node("inc", increment_count)
builder.add_node("add_msg", add_human_msg)
builder.add_edge(START, "inc")
builder.add_edge("inc", "add_msg")
builder.add_edge("add_msg", END)

Graph 编译 & 测试

在使用之前必须编译。编译会对图形的结构进行一些基本检查（比如没有孤立节点等）。这里还可以指定运行时参数，如检查点和断点。

• compile：编译函数

graph = builder.compile()

result = graph.invoke({"count": 0, "messages": []})

print(result)  # 输出: {'count': 1, 'messages': [HumanMessage(content='你好，LangGraph！')]}

Running

总结

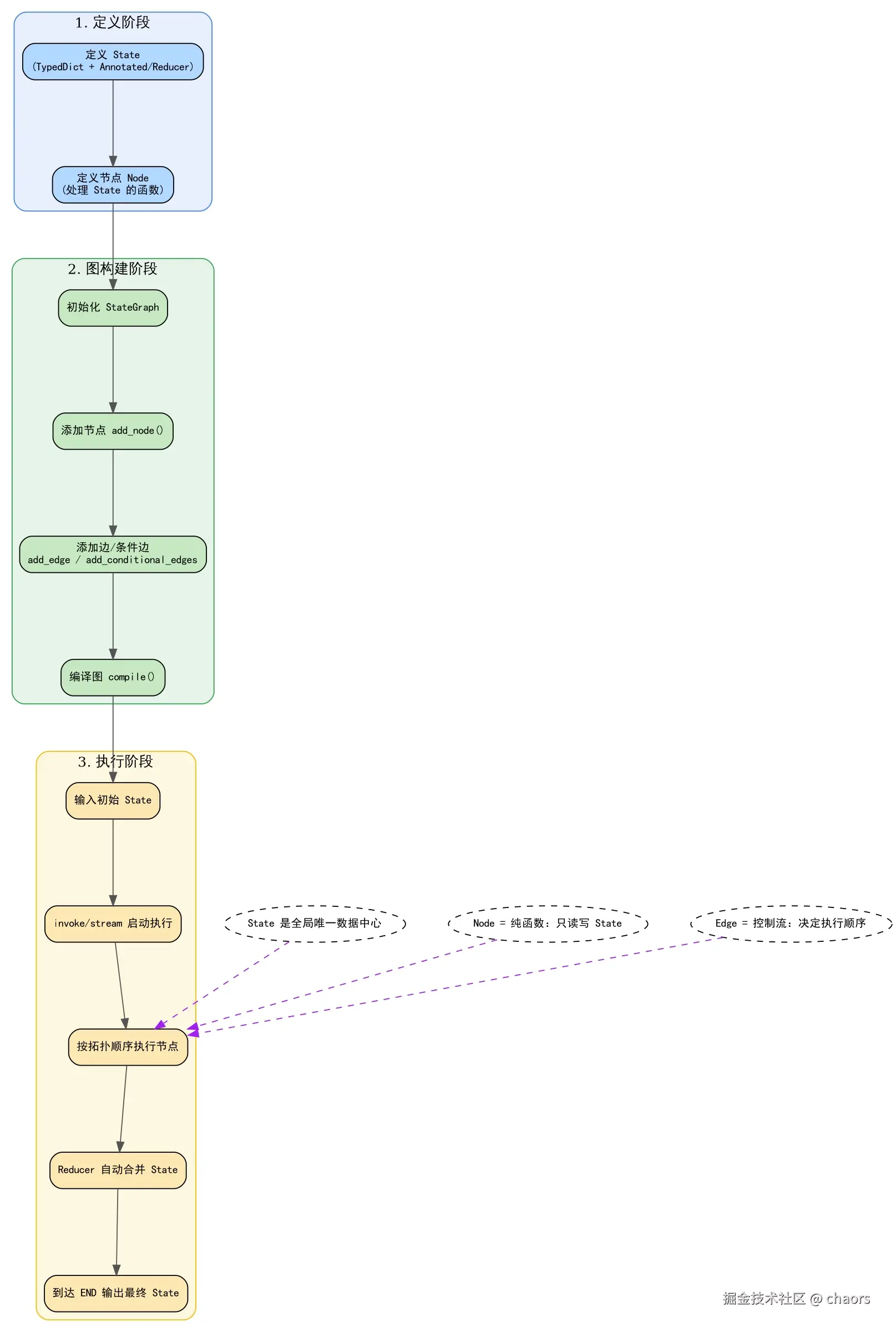

如上，一次 LangGraph 的整体执行流程大概如下：

Multiple Schemas

Multiple Schemas：多模式，是定义了不同的 State。核心是 “主State Schema（内部全量状态）”与“Input/Output Schema（外部接口）”的分离设计。

• 主State Schema：图运行时的全量状态容器，包含内部传递字段（如internal_mid）、输入字段（如input_num）、输出字段（如final_result）；

• Input Schema：定义图启动时的输入结构（必须是主State的子集），限制外部传入的参数；

• Output Schema：定义图结束时的输出结构（必须是主State的子集），只暴露需要的结果；

Multiple Schemas 可实现以下目标：

• 内部节点间传递不暴露给图输入/输出的特定信息（如两节点间的临时数据）
  • “特定节点（a、b）间传递私有字段（如ab_private）传递，其他节点（c）无法访问”
• 图的输入/输出使用简化模式（如输出仅含单个关键结果）。

内部传输示例

State 定义：

• input_num: 输入字段（来自Input Schema）
• internal_mid: 内部传递字段（不会暴露给IO）
• final_result: 输出字段（来自Output Schema）

# 1. 定义主State Schema（全量状态：含内部/输入/输出字段）
class MainState(TypedDict):
    input_num: int          # 输入字段（来自Input Schema）
    internal_mid: int       # 内部传递字段（场景1用，不暴露给IO）
    final_result: int       # 输出字段（来自Output Schema）

# 2. 定义Input Schema（图输入：仅含input_num）
class InputSchema(TypedDict):
    input_num: int

# 3. 定义Output Schema（图输出：仅含final_result）
class OutputSchema(TypedDict):
    final_result: int

节点定义：

# 4. 定义节点：内部传递特定信息（场景1）
def node_a(state: MainState) -> MainState:
    # 计算中间值，存到internal_mid（仅两节点间用）
    return {"internal_mid": state["input_num"] * 2}

# 5. 定义节点：用内部信息计算最终结果（场景2）
def node_b(state: MainState) -> MainState:
    # 用internal_mid算最终结果，存到final_result
    return {"final_result": state["internal_mid"] + 10}

图构建，注意这里使用了带参的 StateGraph 函数，传入主、输入、输出的 State。

builder = StateGraph(
    state_schema=MainState,
    input_schema=InputSchema,
    output_schema=OutputSchema
)

点对点私有示例

• ab_private：点对点私有变量

# 1. 定义主State Schema（全量状态：含私有字段ab_private）
class MainState(TypedDict):
    input_num: int          # 输入字段（来自Input Schema）
    ab_private: int         # 仅a、b传递的私有字段（不在IO Schema）
    final_result: int       # 输出字段（来自Output Schema）
    c_val: int              # c节点处理的公开字段

• 避坑指南：

  1. 私有字段加前缀（如_ab_），明确标识“仅特定节点用”；

  2. 节点函数参数类型严格匹配（如c节点用MainState但只取input_num），防止IDE/编译器警告；

  3. 用 graph.get_state() 调试时，过滤私有字段（只看IO相关），避免干扰。

这里，我也总结了下私有字段的前缀命名规范(仅一家之言，欢迎提出不同建议)，大家可以参考一下。

class MainState(TypedDict):
    # 输入字段（公开）
    input_num: int
    # ab组私有字段（仅a、b用）：前缀_ab_+功能后缀
    _ab_mid_val: int       # ab组中间值
    _ab_log: str           # ab组日志
    # abc组私有字段（仅a、b、c用）：前缀_abc_+功能后缀
    _abc_cache_key: str     # abc组缓存键
    _abc_tmp_res: float     # abc组临时结果
    # tmp组私有字段（仅d、e用）：前缀_tmp_+会话后缀
    _tmp_session456_id: int # tmp组会话ID
    # 输出字段（公开）
    final_result: int

源码

github
