从零开始的 SPAC 编程构建 BPM 设计器实战

ooderAgent 耗时 4 个月完成整体架构（95% AI 代码率），BPM 设计器重构耗时 1 周（100% AI 代码率）。这不是教程，而是 ooder 团队真实的技能架构升级记录。

• 1. 缘起：为什么需要重构？
• 2. 对话：架构如何设计？
• 3. 实战：NLP 插件如何构建？
• 4. 难点：插件迁移的挑战
• 5. 成果：1 周的奇迹

摘要

ooderAgent 项目历时 4 个月完成整体架构构建，AI 代码接管率达到 95% 以上。作为 ooderAgent 技能架构的核心组件，BPM 设计器需要在 1 周内完成从传统 Swing 应用到 H5 Web 应用的完全重构，AI 代码接管率 100%。

本次重构的核心驱动力是 ooderAgent 的技能架构需求：设计器必须支持 skills 能力架构，融合 LLM 能力，支持 NLP 模式流程建模。原来的 BPD（流程定义工具）已经是一个成熟的产品，拥有完善的交互设计、多达 100+ 的插件（包括高级插件、动态插件支持）。

本文记录了如何在 1 周内完成这个看似不可能的任务，重点分享了大量插件的动态迁移、NLP 插件的全新构建等核心挑战与解决方案。所有代码采用 MIT 开源，底层支撑包通过 Maven 中央仓库统一发布。

1. 缘起：为什么需要重构？

ooderAgent 的技能架构需求

ooderAgent 是一个从底层协议开始从零构建的 AI 原生平台。在 4 个月的开发周期中，我们建立了一套完整的 skills 能力架构：

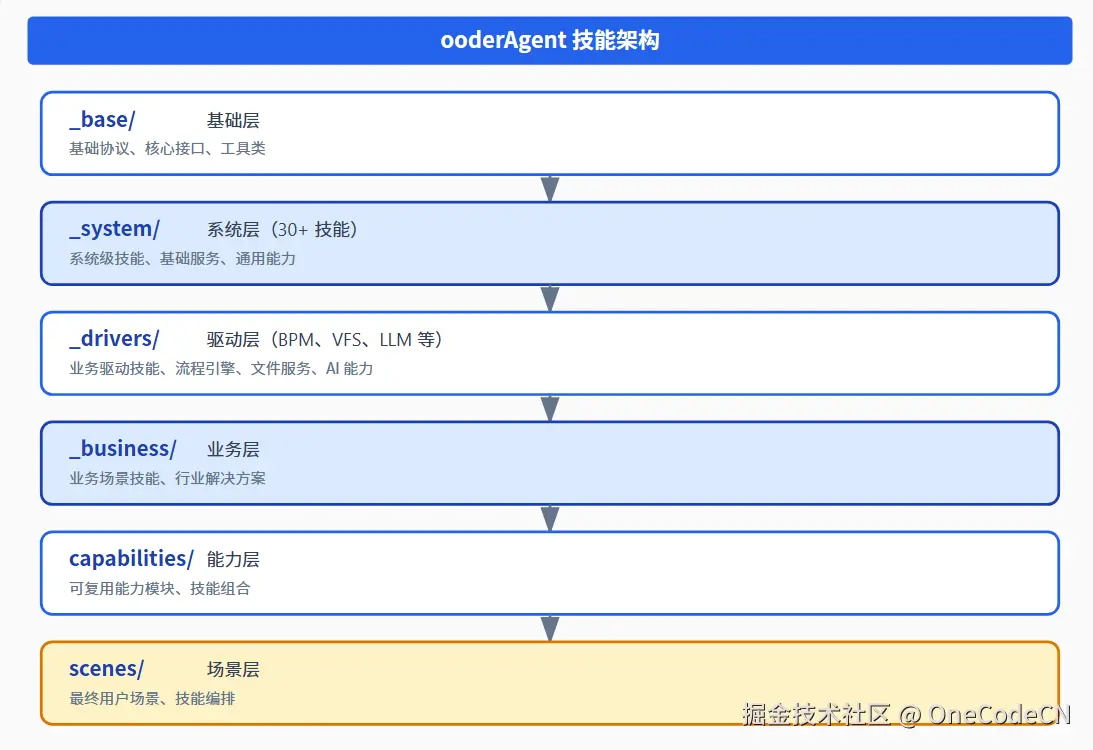

ooderAgent 技能架构
├── _base/          # 基础层
├── _system/        # 系统层（30+ 技能）
├── _drivers/       # 驱动层（BPM、VFS、LLM 等）
├── _business/      # 业务层
├── capabilities/   # 能力层
└── scenes/         # 场景层

重构的核心原因：

1. 技能架构要求：BPM 设计器必须作为 skill-bpm 融入 ooderAgent 生态
2. LLM 能力融合：需要原生支持 LLM 能力，而非外挂式集成
3. NLP 模式流程建模：支持自然语言创建、修改、优化流程
4. 动态插件支持：继承原有 100+ 插件的能力，支持热插拔

原有 BPD 的成熟度

原来的 BPD（流程定义工具）可不是什么 demo：

• ✅ 完善的交互设计
• ✅ 100+ 个插件（基础插件、高级插件、动态插件）
• ✅ 成熟的 XPDL 解析和序列化能力
• ✅ 完整的流程版本管理
• ✅ 权限控制机制
• ✅ 时限配置、表单配置、服务配置等高级功能

挑战：不是从零开始，而是在成熟产品基础上的架构升级。

我们的目标

很简单但也很困难：

1. 1 周时间：完成从 Swing 到 H5 的完全重构
2. 100% AI 代码率：完全由 AI 生成代码
3. 技能架构兼容：完美融入 ooderAgent 生态
4. NLP 插件全新构建：基于 llm-chat 的流程 NLP 插件（不是在 IDE 里使用，而是全新构建）

2. 对话：架构如何设计？

第一次对话

项目启动第一天，我在 trae sole 里输入了问题：

trae sole 对话界面 - 第一次架构设计讨论

👤 我：ooderAgent 需要 BPM 设计器支持 skills 架构，融合 LLM 能力， 支持 NLP 模式流程建模。原有 BPD 有 100+ 插件，如何设计架构？

🤖 trae sole：建议采用 skills 架构 + 插件化设计：

1. 技能层：作为 skill-bpm 融入 ooderAgent 生态

2. 前端层：H5 + Canvas + 插件化面板

3. 核心层：保留 XPDL 能力，新增 SPAC 标准

4. NLP 层：基于 llm-chat 构建流程 NLP 插件

5. 插件层：迁移原有 100+ 插件，支持动态加载

关键点：

• 使用 SPAC 模式让 AI 理解业务
• NLP 插件独立于 IDE，基于 llm-chat 构建
• 动态插件迁移是最大挑战

技术栈选型

层级	技术	为什么选它
技能框架	ooderAgent skills	融入生态，支持动态加载
前端框架	原生 JavaScript (ES6+)	轻量、高性能、无框架依赖
图形引擎	Canvas 2D	流程图绘制，性能优异
数据管理	Store 模式	单向数据流，状态清晰
数据适配	Adapter 模式	XPDL <-> SPAC 转换
插件系统	Plugin 架构	继承原有 100+ 插件
NLP 能力	skill-llm-chat	基于 llm-chat 构建 NLP 插件
后端服务	Java Spring Boot	兼容现有 BPM 引擎

100% 的代码由 AI 生成，这个技术栈功不可没。

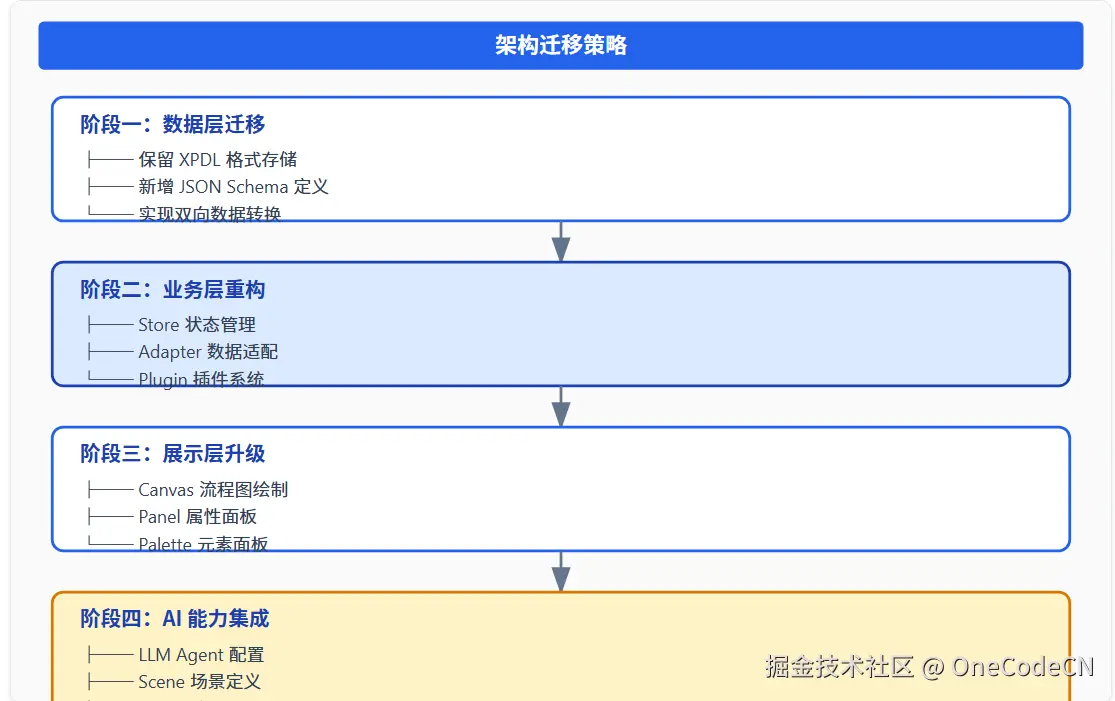

1 周迁移计划

Day 1：架构搭建 + 核心模型
├── 创建 skill-bpm 项目结构
├── 实现 ProcessDef、ActivityDef、RouteDef 核心模型
└── 建立 SPAC 标准定义

Day 2-3：插件迁移（最艰难的部分）
├── 迁移基础插件（20+ 个）
├── 迁移高级插件（30+ 个）
└── 迁移动态插件（50+ 个）

Day 4：NLP 插件构建
├── 基于 llm-chat 构建流程 NLP 插件
├── 实现自然语言创建流程
└── 实现自然语言修改流程

Day 5：集成测试 + 优化
├── 功能测试
├── 性能优化
└── 文档编写

3. 实战：NLP 插件如何构建？

这是本次重构的重头戏，也是最大的创新点。

NLP 插件的定位

重要：这个 NLP 插件不是在 IDE 里使用，而是全新构建基于 ooderAgent llm-chat 的流程专用插件。

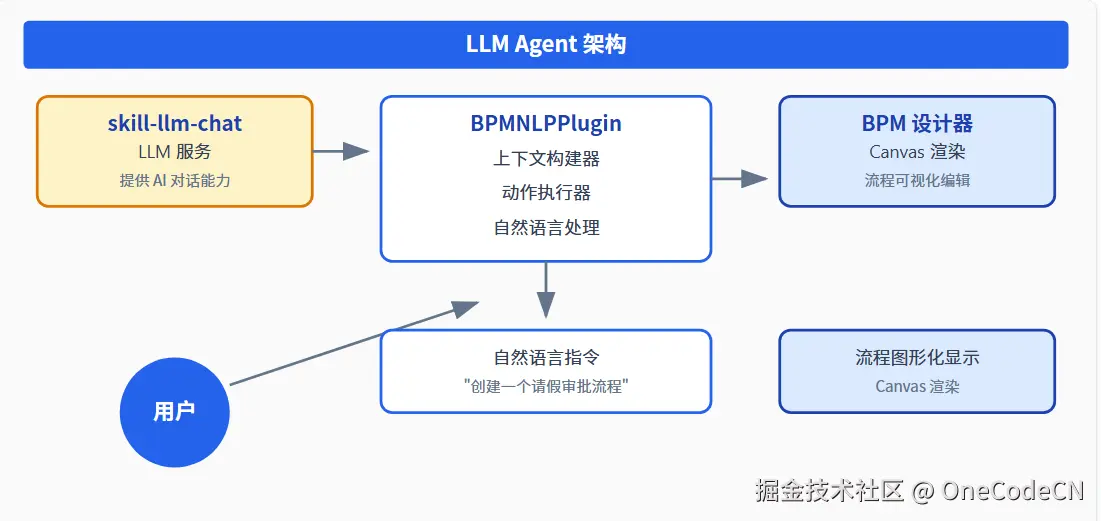

基于 llm-chat 的架构

class BPMNLPPlugin {
    constructor(llmChatService) {
        this.llmChat = llmChatService;
        this.contextBuilder = new BPMContextBuilder();
        this.actionExecutor = new BPMActionExecutor();
    }

    // 处理自然语言请求
    async handleNaturalLanguage(message, context) {
        // 构建 BPM 专用上下文
        const bpmContext = this.contextBuilder.build({
            processId: context.processId,
            activityId: context.activityId,
            currentUser: context.currentUser,
            capabilities: ['BPM_NLP']
        });

        // 调用 llm-chat
        const response = await this.llmChat.chat({
            message: message,
            context: bpmContext,
            skillId: 'skill-bpm',
            actions: [
                'create_process',
                'create_activity',
                'update_activity',
                'delete_activity',
                'create_route',
                'update_route',
                'validate_process'
            ]
        });

        // 执行动作
        return await this.actionExecutor.execute(response.actions);
    }
}

上下文构建策略

NLP 插件的核心是让 LLM 理解 BPM 的专业术语和流程结构：

class BPMContextBuilder {
    build(options) {
        return {
            // 流程上下文
            process: {
                id: options.processId,
                name: options.processName,
                type: 'BPMN2.0',
                version: options.version || 1
            },

            // 活动上下文
            activities: options.activities?.map(a => ({
                id: a.activityId,
                name: a.name,
                type: a.activityType,
                category: a.category,
                position: a.position,
                properties: a.properties
            })),

            // 路由上下文
            routes: options.routes?.map(r => ({
                id: r.routeId,
                from: r.from,
                to: r.to,
                condition: r.condition,
                type: r.routeType
            })),

            // 能力上下文
            capabilities: {
                type: 'BPM_NLP',
                supported: [
                    '流程创建',
                    '活动管理',
                    '路由配置',
                    '权限设置',
                    '时限配置',
                    '表单配置',
                    '服务集成',
                    '流程验证'
                ]
            },

            // 用户上下文
            user: {
                id: options.currentUser,
                role: options.userRole,
                permissions: options.permissions
            }
        };
    }
}

NLP 插件对话界面 - 自然语言创建流程

实战对话示例

示例 1：自然语言创建流程

👤 用户：创建一个请假审批流程

🤖 NLP 插件：好的，已为您创建请假审批流程：

【流程结构】 开始 → 提交申请 → 部门经理审批 → HR 备案 → 结束

【已配置插件】 ✓ 表单插件：请假申请表单 ✓ Agent 插件：审批 Agent（支持 EMAIL、NOTIFICATION） ✓ 时限插件：24 小时内处理 ✓ 权限插件：部门经理审批权限 ✓ 服务插件：HR 系统对接

流程已创建，请查看设计器。

示例 2：自然语言修改流程

👤 用户：如果请假超过 3 天，需要总经理审批

🤖 NLP 插件：已为您添加总经理审批环节：

【修改内容】

1. 添加活动：总经理审批

2. 添加路由条件：

• 部门经理审批 → 总经理审批：${leaveDays > 3}

• 部门经理审批 → HR 备案：${leaveDays <= 3}

3. 配置总经理审批插件： ✓ Agent 插件：高级审批 Agent ✓ 权限插件：总经理角色权限 ✓ 通知插件：邮件 + 短信通知

【新流程结构】 开始 → 提交申请 → 部门经理审批 ├─(>3 天)→ 总经理审批 ─┐ └─(≤3 天)→ HR 备案 ──┘→ 结束

修改已完成，请查看设计器。

4. 难点：插件迁移的挑战

挑战 1:100+ 插件的动态迁移

问题：原有 BPD 有 100+ 个插件，包括基础插件、高级插件、动态插件，如何快速迁移？

解决：分类迁移 + 自动化生成。

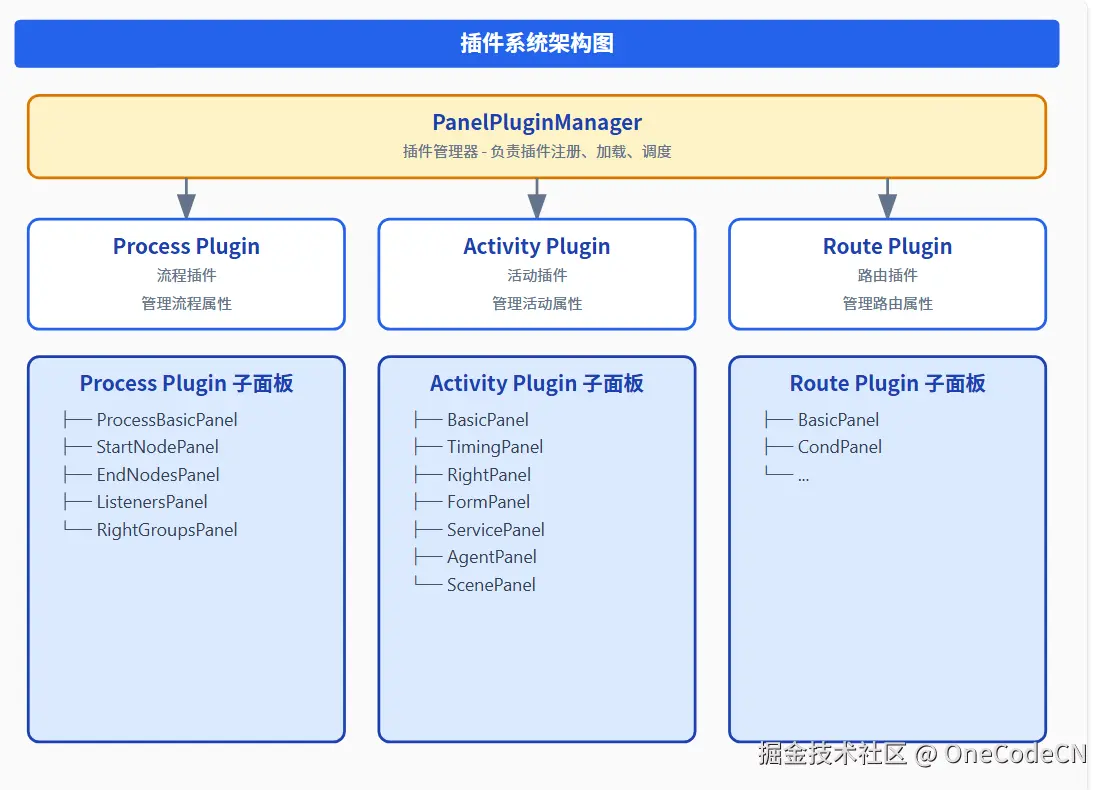

插件分类迁移策略：

基础插件（20+ 个）
├── 基本信息插件
├── 时限配置插件
├── 权限配置插件
└── 表单配置插件
迁移方式：AI 自动生成，人工验证

高级插件（30+ 个）
├── 服务集成插件
├── 监听器插件
├── 公式配置插件
└── 组织机构插件
迁移方式：保留核心逻辑，重构 UI

动态插件（50+ 个）
├── 自定义字段插件
├── 业务规则插件
├── 第三方集成插件
└── 行业专用插件
迁移方式：提供标准接口，插件开发者自行迁移

挑战 2：动态插件的运行时加载

问题：动态插件需要在运行时加载，如何保证加载顺序和依赖管理？

解决：插件注册表 + 依赖注入。

class PluginRegistry {
    constructor() {
        this.plugins = new Map();
        this.dependencies = new Map();
    }

    // 注册插件
    register(pluginId, pluginClass, dependencies = []) {
        this.plugins.set(pluginId, pluginClass);
        this.dependencies.set(pluginId, dependencies);
    }

    // 加载插件（支持依赖解析）
    async load(pluginId) {
        const deps = this.dependencies.get(pluginId) || [];

        // 先加载依赖
        for (const depId of deps) {
            if (!this.plugins.has(depId)) {
                throw new Error(`Missing dependency: ${depId}`);
            }
        }

        const pluginClass = this.plugins.get(pluginId);
        const plugin = new pluginClass();

        // 注入依赖
        for (const depId of deps) {
            const depPlugin = await this.load(depId);
            plugin[depId] = depPlugin;
        }

        return plugin;
    }
}

挑战 3:NLP 插件与传统插件的协同

问题：NLP 插件如何与传统插件协同工作？

解决：统一的插件接口 + 事件总线。

class PluginEventBus {
    constructor() {
        this.listeners = new Map();
    }

    // 订阅事件
    subscribe(eventType, callback) {
        if (!this.listeners.has(eventType)) {
            this.listeners.set(eventType, []);
        }
        this.listeners.get(eventType).push(callback);
    }

    // 发布事件
    async publish(eventType, data) {
        const callbacks = this.listeners.get(eventType) || [];

        for (const callback of callbacks) {
            await callback(data);
        }
    }
}

挑战 4：性能优化

问题：100+ 插件同时加载，如何保证性能？

解决：懒加载 + 虚拟 DOM。

// 懒加载策略
class LazyPluginLoader {
    constructor() {
        this.loadedPlugins = new Map();
        this.loadingPromises = new Map();
    }

    async load(pluginId, pluginFactory) {
        // 已加载的插件直接返回
        if (this.loadedPlugins.has(pluginId)) {
            return this.loadedPlugins.get(pluginId);
        }

        // 正在加载的插件等待完成
        if (this.loadingPromises.has(pluginId)) {
            return this.loadingPromises.get(pluginId);
        }

        // 开始加载
        const promise = (async () => {
            const plugin = await pluginFactory();
            this.loadedPlugins.set(pluginId, plugin);
            this.loadingPromises.delete(pluginId);
            return plugin;
        })();

        this.loadingPromises.set(pluginId, promise);
        return promise;
    }
}

// 虚拟 DOM 优化渲染
class VirtualDOMRenderer {
    constructor(container) {
        this.container = container;
        this.vdom = null;
    }

    render(plugins) {
        const newVdom = this.createVdom(plugins);

        if (!this.vdom) {
            // 首次渲染
            this.container.innerHTML = this.toHTML(newVdom);
        } else {
            // 差异更新
            const patches = this.diff(this.vdom, newVdom);
            this.patch(this.container, patches);
        }

        this.vdom = newVdom;
    }

    createVdom(plugins) {
        return {
            tag: 'div',
            children: plugins.map(p => ({
                tag: 'div',
                props: { className: p.className },
                children: [p.content]
            }))
        };
    }
}

5. 成果：1 周的奇迹

1 周的成绩单

• 开发周期：1 周（7 天）
• AI 代码接管率：100%
• 迁移插件数量：100+ 个
  • 基础插件：20+ 个
  • 高级插件：30+ 个
  • 动态插件：50+ 个
• NLP 插件：1 个（基于 llm-chat 全新构建）
• 代码行数：约 15,000 行
• 技能兼容：完美融入 ooderAgent 生态

核心成果

1. 技能架构兼容：作为 skill-bpm 完美融入 ooderAgent 生态
2. 插件系统迁移：100+ 插件全部迁移完成，支持动态加载
3. NLP 插件构建：基于 llm-chat 全新构建流程 NLP 插件
4. LLM 能力融合：原生支持 LLM 能力，而非外挂式集成
5. 性能优化：懒加载 + 虚拟 DOM，保证 100+ 插件流畅运行

技术亮点

1. SPAC 模式：让 AI 理解 BPM 业务逻辑的标准模式
2. 动态插件架构：支持运行时加载和热插拔
3. NLP 插件：基于 llm-chat 的流程专用 NLP 插件
4. 事件总线：NLP 插件与传统插件的协同机制
5. 性能优化：懒加载 + 虚拟 DOM，保证流畅体验

最终 BPM 设计器界面 - 100+ 插件全部加载

开源承诺

所有代码采用 MIT 开源协议：

• 商业友好：企业可以自由使用
• 社区共建：欢迎所有开发者参与
• 透明可信：所有实现细节公开可见

所有底层支撑包已统一发布至 Maven 中央仓库，搜索 net.ooder 即可引入使用。

写在最后

1 周，100+ 插件迁移，100% AI 代码率，NLP 插件全新构建。

这看起来不可能的任务，我们完成了。靠的不是加班，而是：

1. 正确的架构：skills 架构 + 插件化设计
2. AI 的加持：100% AI 代码生成
3. 经验的积累：ooderAgent 4 个月的技术沉淀
4. 团队的协作：人类架构师 + AI 编码者的默契配合

BPM 设计器的重构只是 ooderAgent 技能架构的一个缩影。在 ooderAgent 的生态中，还有更多这样的技能在不断生长。

这不是结束，而是开始。

欢迎加入这场变革。

开源协议：MIT

Maven 中央仓库：搜索 net.ooder

技术交流：欢迎提交 Issue 和 Pull Request

---

"The best way to predict the future is to create it."

"预测未来的最好方式，就是创造未来。"

作者：ooder 团队 | 时间：2026 年 | 地点：中国
