基于 LabVIEW 完成医疗设备备用电源电池组在线监控系统开发，采用下位机分布式采集、上位机网络化监控架构，实现电压、内阻、温度实时测量、协议解析、数据存储与异常告警。系统采用生产者 / 消费者多线程架构，搭配 Modbus TCP/IP 通信与 CRC 校验，具备高实时性、高可靠性，可直接作为同类电池监控、分布式数据采集项目的工程参考。
系统架构
系统分为分布式采集终端、串口服务器、LabVIEW 上位机三部分。采集终端以低功耗 MCU 为核心，完成单体电池电压、交流内阻、温度信号采集，通过 RS485 总线输出。串口服务器实现 485 与以太网转换，将数据封装为 TCP/IP 报文。上位机通过以太网轮询采集，完成数据解析、工程转换、实时显示、历史存储与超限判断。
整体采用主从应答机制，上位机周期性下发读取指令，终端响应并上传数据，所有节点共用一条总线，便于扩展与维护。
硬件实现
采集终端采用高精度差分 ADC，支持多路同步采样，电源由电池组经线性稳压后供电，保证采集精度。
电压采集采用电阻分压网络，将电池高压衰减至 ADC 量程，配合差分输入提升共模抑制比。温度采集使用 NTC 热敏电阻，通过恒压分压法计算阻值并查表换算温度。内阻测量采用直流放电法，通过短时受控放电，对比放电前后电压差计算电池内阻。
通信部分使用光耦隔离，将总线信号与主控电路隔离，降低地环路干扰，提升多节点并联时的通信稳定性。硬件整体满足低功耗、高精度、高隔离的工业现场要求。
通信设计
系统采用 Modbus‑RTU 协议实现可靠数据交互，以从机地址、功能码、数据域、CRC 校验组成标准数据帧。主要使用 03 功能码读取寄存器数据，包含电压、内阻、温度、状态字等信息。
为实现远距离与多节点接入，使用串口服务器将 RS485 转为以太网，以 IP + 端口方式通信。上位机基于 TCP 协议与服务器建立长连接，通过指令转发实现对各终端的轮询访问，解决传统串口通信距离短、扩展性差的问题。
通信流程遵循：下发读取指令→终端解析→数据上传→校验比对→数据解析→存储显示。所有报文均进行 CRC16 校验，异常帧直接丢弃，保证数据有效性。
软件架构
上位机采用 LabVIEW 开发，核心使用生产者 / 消费者架构，将界面交互、指令发送、数据接收、解析存储分离为独立线程。
生产者循环以事件结构响应界面操作，负责配置 IP、端口、电池数量，启动 / 停止任务，将通信参数与控制命令入队。消费者循环从队列中读取任务，执行 Socket 连接、指令组包、发送、接收、拆包、数据处理与界面更新。
双循环架构避免单循环阻塞导致界面卡顿，提升系统响应速度与数据吞吐能力，适合长时间连续运行。
核心 VI 说明
校验计算
实现 Modbus CRC16 校验生成与验证。输入数据字节数组，输出校验码。发送时追加至报文尾部，接收时重新计算并比对，判断数据传输是否出错。
协议解析
以状态机实现帧同步、长度判断、功能码识别、数据提取、校验检查。输出有效数据、帧状态、错误码，为上层提供可靠数据入口。
单体管理
封装单个电池采集逻辑，包含指令生成、发送、接收、解析、工程单位转换。对外输出电压、内阻、温度、状态，可直接实例化实现多节点扩展。
批量管理
调用单体 VI 实现多节电池循环轮询，管理地址序列、采样时序、超时重发，将多路数据整理为数组，供界面显示与存储。
程序流程
用户配置目标 IP、端口、电池节数后，程序建立 TCP 长连接。系统按从机地址依次下发读取指令，每节电池间隔固定延时，避免总线拥堵。
收到回复后先进行 CRC 校验，通过则解析寄存器内容，将原始码转换为实际物理量。所有电池读取完成后统一更新界面波形、数值、统计信息。循环执行直至用户停止，最后关闭连接释放资源。
程序支持断线重连、超时判断、异常计数，保证系统在复杂现场稳定运行。
界面功能

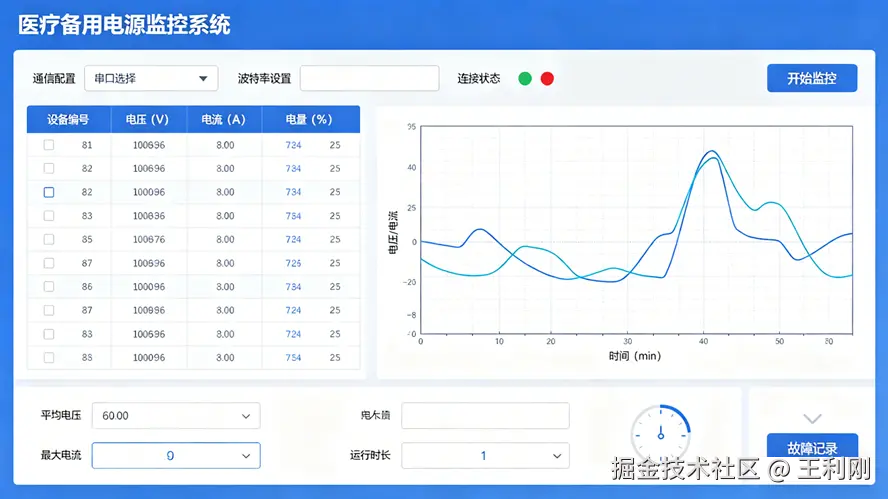

前面板提供通信配置区、实时数据表格、趋势波形图、统计信息区。可同时显示所有电池电压、内阻、温度，支持曲线追踪、超限高亮、数据导出。
统计模块自动计算平均值、最大值、最小值、标准差，用于评估电池一致性。界面采用模块化布局，操作直观，适合运维人员实时监控。
系统特点
采用多线程架构，数据采集与界面刷新互不干扰，实时性高。Modbus TCP/IP 通信支持远距离、多节点扩展，布线简洁。硬件全隔离设计，抗干扰能力强，适合医疗环境连续运行。
软件支持断线自动重连、数据校验、超时处理，稳定性高。支持数据本地存储与历史回放，便于追溯分析。架构通用，可快速迁移至 UPS 电池、储能电池、动力电池监控项目。
应用场景
适用于医疗设备 UPS 备用电源、数据中心电池组、工业不间断电源、储能系统等需要 24 小时在线监控的场景。可实现无人值守、提前预警、劣化定位，降低人工巡检成本与安全风险。
工程价值
本方案提供完整的 LabVIEW 分布式采集框架，包含 TCP 通信、Modbus 协议、CRC 校验、多线程管理、数据解析、存储、可视化全套模块。硬件采集原理、电路思路、通信机制、软件架构均可直接复用，是电池监测、工业数据采集、远程监控类项目的典型参考实现。
