我做了一个轻量化本地网页版嵌入式调试工具：支持 Serial / TCP / UDP、实时曲线、HEX 发送

iAllen
1 阅读6分钟


项目名称：SerialNet Debug Studio

github.com/xiayus/Seri…

前言

平时做嵌入式开发的时候，我经常在几个工具之间来回切换：

  • 看串口日志，用 Arduino Serial Monitor
  • 看波形，用 Arduino Serial Plotter
  • 调 TCP/UDP，又要换网络调试工具
  • 发协议指令时，还得自己处理 HEX、行尾、校验

这些工具单独看都能用，但一旦进入真正的联调阶段，体验就会比较割裂：
串口、网络、日志、曲线、协议发送，基本都不在一个地方。

所以我做了一个本地运行的网页调试工具：SerialNet Debug Studio。它把 Serial / TCP / UDP 放在同一套界面里，同时支持 实时日志、多通道曲线、HEX 发送、行尾控制、校验算法、发送历史，比较适合 Arduino、ESP32、STM32、传感器网关这类项目的开发和联调。仓库当前说明的实现方式是：浏览器负责界面与图表，FastAPI 后端负责串口/TCP/UDP 通信，前后端通过 WebSocket 推送日志和解析数据，本地运行、不依赖数据库和登录。## 这个工具解决了什么问题

我做这个项目，核心不是为了“堆功能”，而是想解决几个很具体的问题。

1. Arduino Serial Monitor 对网络设备不够友好

如果设备是走 USB 串口，那 Arduino 自带工具够用。
但一旦设备跑到 Wi-Fi 上，通过 TCP/UDP 通信，联调体验就会断层：日志一个工具、发包一个工具、看曲线又是另一个工具。

2. 发送区不够协议化

嵌入式联调里，发送经常不是简单发一行字符串，而是要考虑：

  • 文本还是 HEX
  • 行结束符是 LF / CR / CRLF 还是不加
  • 是否需要校验和
  • 是否要把 TX 回显到日志
  • 是否能快速回填历史命令

这些在很多轻量工具里都不完整，但实际上很常用。README 里当前已实现的发送能力包括 Text / HEX 模式、行尾控制、校验算法、TX 回显、Enter 发送、发送历史。

3. 曲线显示需要更适合设备联调

很多时候我不是只想“看日志”，还想直接看传感器数据、ADC、状态量变化。
所以这个项目支持类似 Serial Plotter 的实时曲线，但不是只能画简单数字，而是支持 按通道名动态生成多通道曲线，例如：

temp=23.5,hum=55
adc0:1023,adc1:512,flags=0x01
x=1.2e-3,y=-4

只要设备按这种 key=value 或 key:value 的格式输出，就能自动进入图表。

SerialNet Debug Studio 有哪些功能

目前这个项目已经支持这些能力：

  • Serial（COM） ：本地串口连接、日志查看、发送与解析
  • TCP Client：连接设备主机和端口，做网络联调
  • UDP：支持发送，也可以本地监听
  • 实时日志面板：区分 [RX] / [TX] / [SYS] / [ERR]
  • 实时多通道曲线：适合传感器、ADC、状态量显示
  • 发送面板：支持 Text / HEX、行尾、校验和、发送历史
  • 本地记忆：TCP 地址端口、最近连接、命令历史都会保存在浏览器本地
  • 多语言界面：README 当前写明支持 8 种界面语言
  • 本地优先：无需账号、无需数据库、无需云服务

项目使用的是 FastAPI + Uvicorn + WebSocket + pyserial + 原生 HTML/CSS/JS + ECharts，整体结构比较清晰，后续扩展 MQTT、BLE 或更多协议也有空间。需要说明的是，README 目前把 MQTT、BLE 标在 roadmap 中，不是当前仓库已经落地的功能。

项目怎么跑起来

这个项目的启动方式很直接：

git clone https://github.com/xiayus/SerialNet-Debug-Studio.git
cd SerialNet-Debug-Studio
python -m pip install -r requirements.txt
uvicorn app:app --host 127.0.0.1 --port 8000

然后在浏览器里打开本地 8000 端口即可。README 给出的等价启动方式还包括直接指定 serialnet_debug_studio.app:app --app-dir src。页面加载后会自动连接 /ws

或者release 下载现成的直接运行

功能介绍

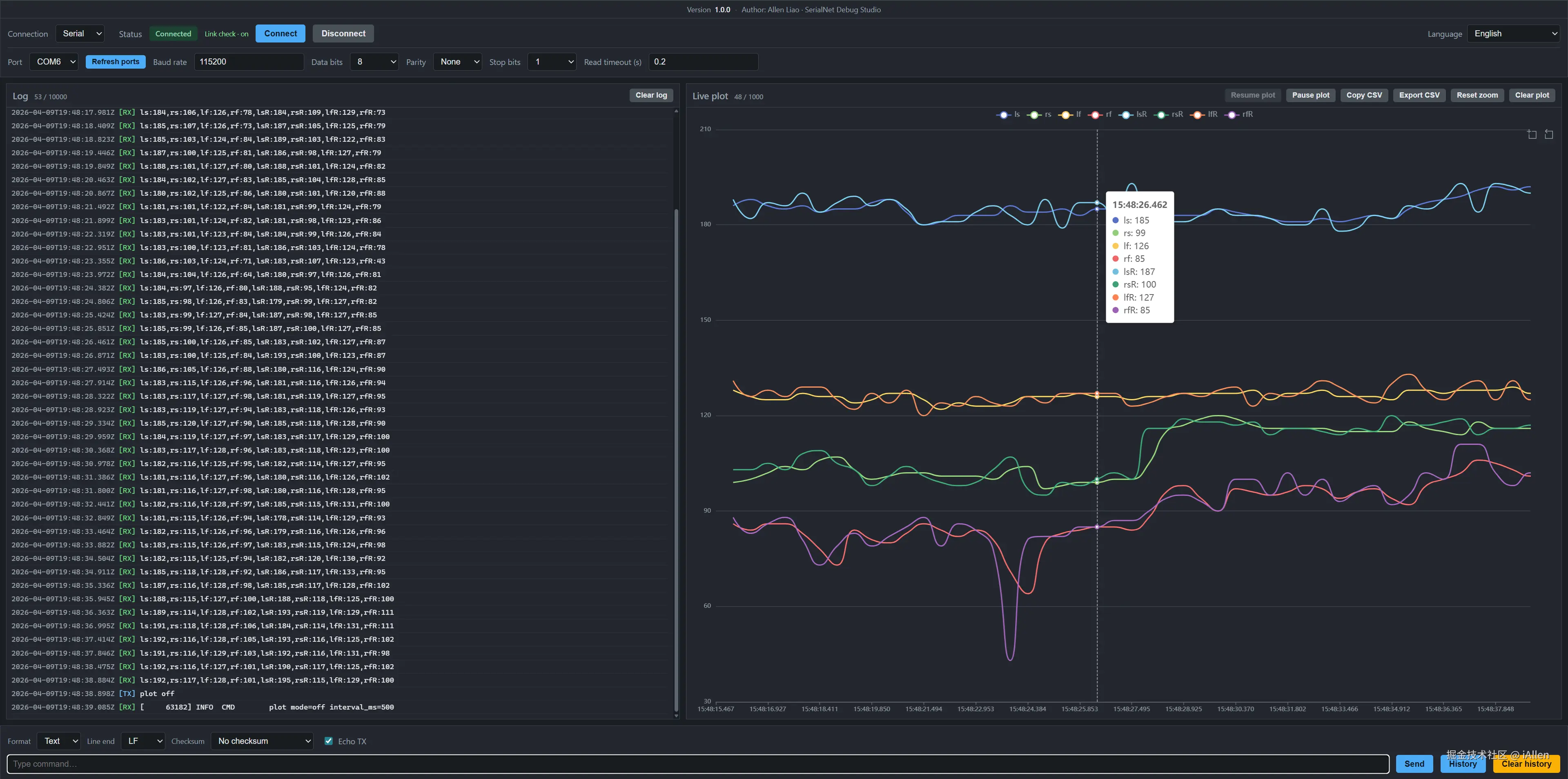

串口连接与实时曲线

串口模式下，左侧显示实时日志，右侧显示按通道动态生成的多通道曲线，适合传感器、ADC、状态量等嵌入式数据联调。

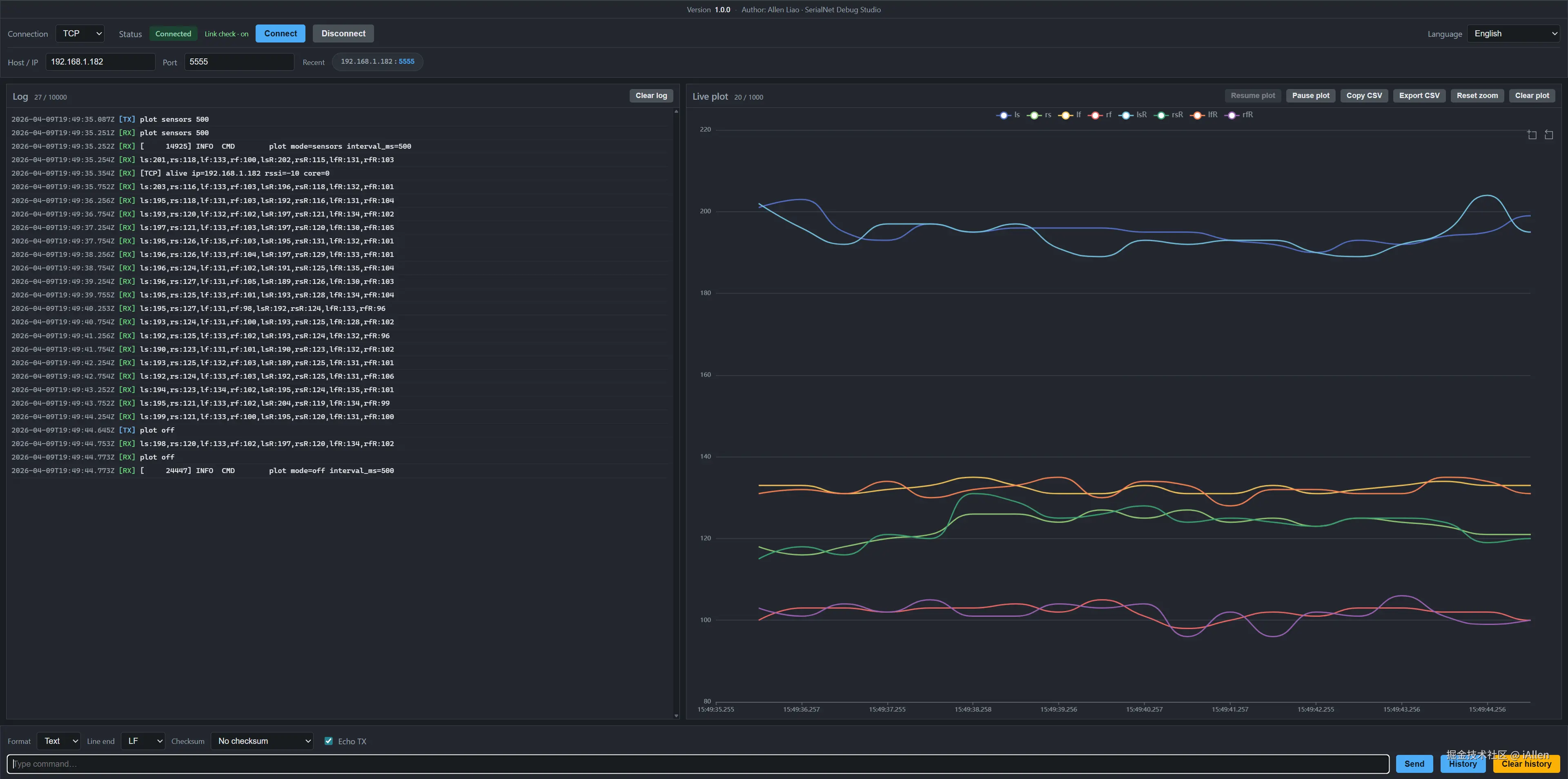

TCP 调试界面

TCP Client 模式下可直接连接目标主机与端口，在同一界面查看日志、发送指令并观察实时图表。

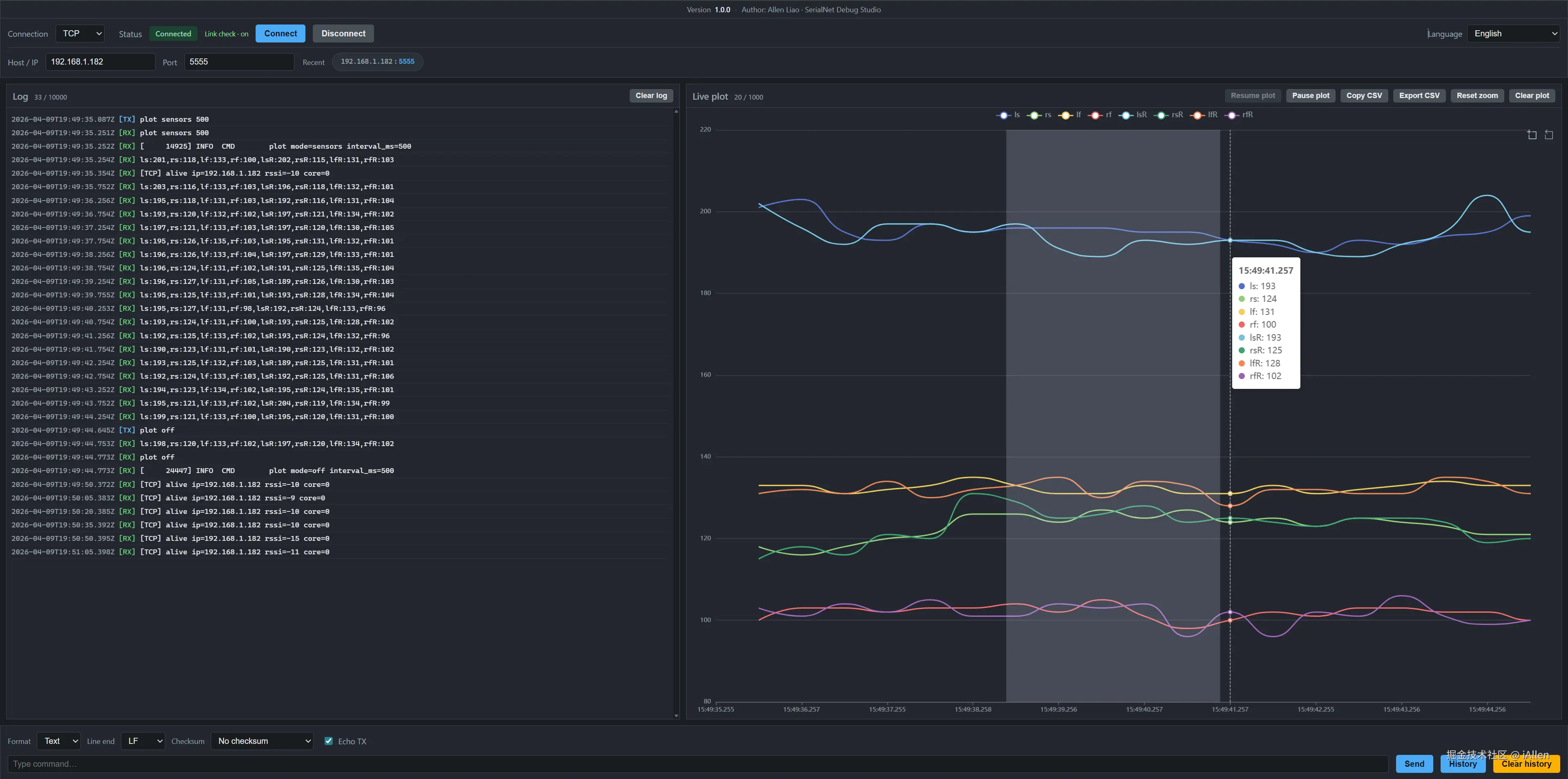

图表自由框选

曲线面板支持自由框选局部时间范围，便于观察一段波形区间内的细节变化。

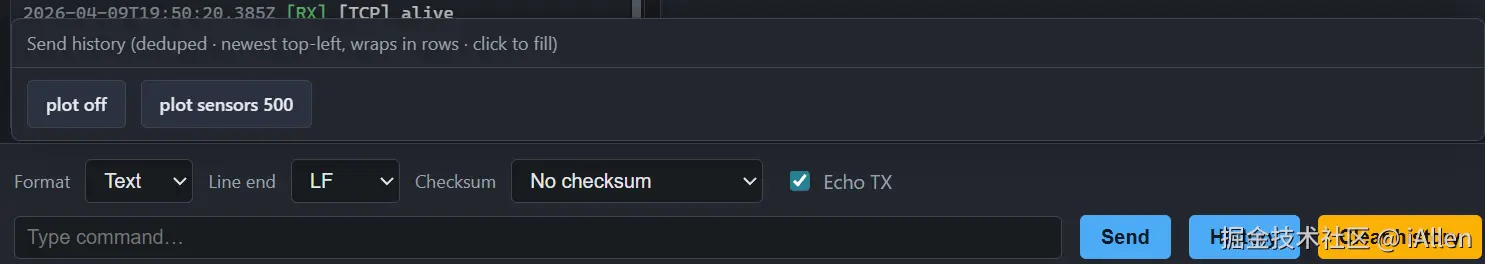

命令历史

发送区支持历史命令快速回填，方便重复发送常用调试指令，提高联调效率。


我平时怎么用它

场景 1：拿它当串口监视器增强版

如果我在调 Arduino、ESP32、STM32 这类串口设备，最常见的用法就是：

  1. 选择 Serial
  2. 选择串口号、波特率
  3. 连接设备
  4. 左侧看日志，右侧看曲线
  5. 在下方发送区发命令

相比传统串口监视器，这种方式最大的区别是：日志、绘图、协议发送在一个页面里完成。

场景 2：调 ESP32 的 TCP 服务端或客户端

很多 Wi-Fi 设备调试，本质上已经不再是“串口问题”，而是网络链路问题。 这时直接切到 TCP 模式，填设备 IP 和端口，就能继续沿用同样的日志、发送、图表工作流。

场景 3：调 UDP 收发

有些设备上报是 UDP，或者本地工具需要监听某个 UDP 端口。 这个项目目前支持 UDP 发送，也支持 本地监听，所以做轻量收发联调会比较顺手。

这个项目适合谁

我觉得它比较适合这几类开发者：

1. Arduino / ESP32 / STM32 开发者

需要同时看串口日志、发命令、看数值波形的人。

2. 做网络设备联调的人

设备通过 TCP 或 UDP 通信，希望一套界面把日志、发包、波形都整合起来。

3. 想做本地轻量调试台的人

不想引入数据库、账号系统，也不想做成重型桌面软件，只想本地跑起来就能用。

4. 想参考架构的人

这个项目本身也可以当一个范例： FastAPI 做通信后端，WebSocket 推送事件，前端负责统一展示。

仓库 README 里已经把项目结构拆得比较清楚，包括 connection_manager.py、parser.py、serial/tcp/udp transports、以及前端静态资源和本地测试脚本。

后续计划

按当前 roadmap，后面我还在考虑继续往这些方向扩展：

  1. MQTT
  2. BLE
  3. 更多协议适配层
  4. 协议插件化
  5. 更多图表类型
  6. 自定义 JS 解析脚本

结尾

如果你平时也在做 Arduino、ESP32、STM32 或其他嵌入式设备联调，欢迎体验一下这个项目，也欢迎提 issue 或交流想法。
