——从 XT26G02D 看中大容量存储器的工程取舍
做硬件的人都知道，存储器选型看起来简单，其实很容易踩坑。
有的方案容量够了，但成本上去太多； 有的方案速度可以，但布板、驱动、可靠性却越来越复杂； 还有的方案前期没问题，一到量产阶段，ECC、坏块、掉电保护问题就全出来了。
所以工程师真正想要的，往往不是“参数最高”的那颗存储芯片，而是：
容量、接口复杂度、可靠性、成本都比较平衡的方案。

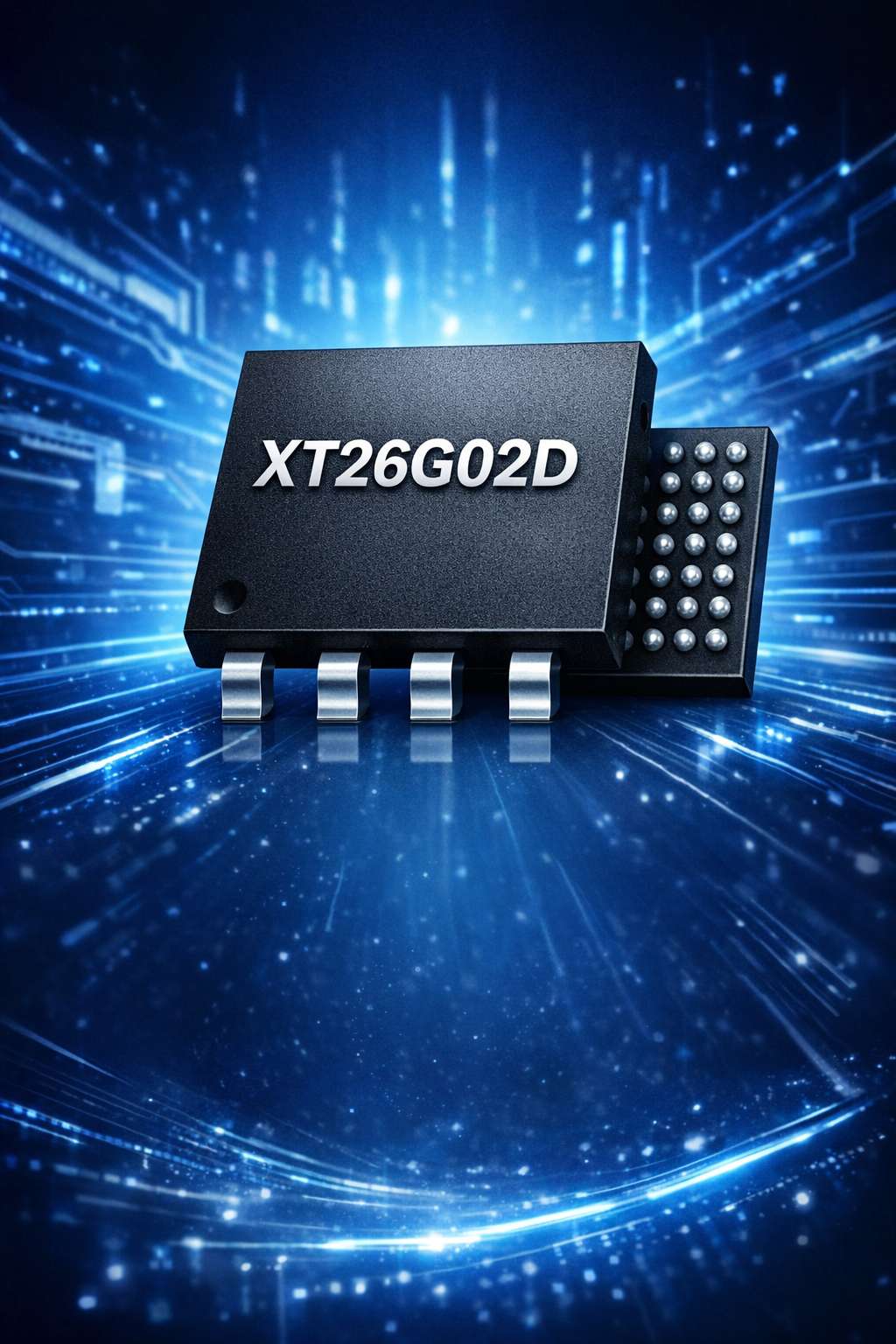

以芯天下 XT26G02D 为例，这是一颗 3.3V、2Gb（256MB）容量的 SPI NAND Flash，支持 Standard SPI / Dual SPI / Quad SPI，采用 SLC 架构，页大小 2048+128 Bytes，块大小 64 Pages。
简单来说：
如果你的产品既想要比 SPI NOR 更大的容量，又不想把系统复杂度做得太重，这类 2Gb SPI NAND 往往就是一个现实可落地的平衡点。
一、XT26G02D 的核心特点，到底强在哪里？
1️⃣ 容量够大，但接口仍然简单
XT26G02D 容量为：
2Gb（256MB）
这个容量，在很多嵌入式系统中已经可以承担：
固件镜像存储 字体与图片资源 音频资源 日志记录 本地缓存 升级包存储
而最关键的是：
容量上去了，但接口仍然是 SPI。
这对工程师意味着：
✔ 引脚占用少 ✔ PCB 布线更轻松 ✔ EMI 更容易控制 ✔ 原有 SPI 控制器可以复用 ✔ 系统改动成本更低
很多项目后期从 NOR 转 SPI NAND，本质原因只有一个：
想扩容，但不想推翻原系统架构。
2️⃣ SLC 架构，可靠性才是长期关键
XT26G02D 采用：
Single-Level Cell（SLC）技术
这意味着：
✔ 擦写寿命更高 ✔ 数据可靠性更稳定 ✔ 长期运行更安全
典型参数包括：
数据保持：10 年 擦写寿命：60,000 次 内建 8bit ECC / 528Bytes ECC 默认开启
这类指标，在工业设备、长期在线设备里非常关键。
不是为了跑分，而是为了：
设备能稳定跑很多年。
3️⃣ 速度不只是频率，更是结构优化
XT26G02D 支持：
120MHz 读取频率 Quad I/O 最高 480Mbits/s Page Read：130μs typ Program：360μs typ Erase：3.5ms typ 内建 2KB Cache 支持顺序读取优化
这说明它的优势不仅在频率，还在：
页 → Cache → 输出 的数据路径设计
连续读取时，性能会明显提升。
非常适合：
顺序日志读取 图片资源加载 音频读取 固件升级 数据缓存
换句话说：
不是绝对速度最快，而是实际系统效率更高。
4️⃣ 安全与管理能力，直接影响量产质量
XT26G02D 提供：
✔ 软件写保护 ✔ 区域锁定 ✔ 8KB OTP 区 ✔ 128-bit Unique ID ✔ Parameter Page 信息 ✔ 硬件 WP
保护
这些功能在量产中非常关键：
OTP 可用于： 出厂参数 校准数据 设备配置 UID 可用于： 设备唯一标识 云端注册 防伪管理
这些不是“可选项”，而是：
量产稳定性的重要组成部分。
5️⃣ 软件友好，但需要理解 NAND 逻辑
SPI NAND 与 NOR 最大不同：
必须按 NAND 规则使用。
例如：
页编程要顺序进行 同页部分写入不能超过限制 坏块必须管理 ECC 逻辑必须考虑 供电必须稳定
这些不是缺点，而是：
所有 NAND 的基本逻辑。
真正成熟的系统，都会围绕这些规则设计。
二、和竞品相比，它真正强在哪里？
很多客户喜欢问：
“和某某型号比怎么样？”
但真正有意义的，是和方案类型对比。
1️⃣ 对比 SPI NOR ——容量成本比优势明显
当容量进入：
256MB 级别
SPI NOR 通常会面临：
❌ 成本明显上升 ❌ 性价比下降
而 SPI NAND 的优势在于：
✔ 更适合大容量 ✔ 接口仍然简单 ✔ 成本结构更合理
但也要注意：
如果系统特别依赖：
XIP（直接执行）
NOR 仍然更合适。
2️⃣ 对比并口 NAND ——系统复杂度更低
传统并口 NAND：
❌ 引脚多 ❌ PCB 复杂 ❌ EMI 风险高 ❌ 调试难度大
SPI NAND 的优势：
✔ SPI 接口 ✔ 少引脚 ✔ 更易布板 ✔ 更适合小型设备
总结一句话：
用 SPI 的复杂度，拿到 NAND 的容量。
3️⃣ 对比普通 SPI NAND ——可靠性细节更完整
真正影响选型的不是：
“都是 2Gb”
而是：
✔ 是否 SLC ✔ ECC 是否明确 ✔ 是否有 OTP ✔ 是否支持 UID ✔ 是否支持工业温度 ✔ 封装是否灵活
XT26G02D 在这些方面配置较完整：
工业温度：-40℃~85℃ 多封装：WSON8 / LGA8 / BGA24 ECC + UID + OTP 全支持
这些信息越清晰，工程风险越低。
三、推荐给客户的典型应用场景
下面是工程实践中非常典型的三类。
场景一：智能终端资源存储
例如：
智能家电面板 HMI 屏 语音设备 显示终端
存储内容通常包括：
字库 图片 UI 素材 语音资源 升级包
如果容量不足：
系统体验会明显下降。
如果接口复杂：
系统成本会上升。
这时：
2Gb SPI NAND 往往是一个非常现实的选择。
场景二：工业设备数据记录
例如：
工控网关 数据采集设备 电力监控终端 设备日志系统
这些设备最看重：
✔ 长期稳定 ✔ 写入寿命 ✔ 数据安全
XT26G02D 的：
高擦写寿命ECC 保护工业温度支持
在这类场景中非常实用。
场景三：安防与缓存系统
例如：
可视门铃 边缘摄像设备 本地缓存模块 事件记录系统
这类应用：
往往需要：
✔ 中等容量 ✔ 顺序读取能力 ✔ 简单接口
SPI NAND 在这里非常适合。
四、工程选型时最重要的四个判断
如果要真正用好这颗芯片，建议优先关注：
1️⃣ 主控是否支持 SPI NAND
必须确认：
✔ 驱动支持 ✔ ECC 读取 ✔ 坏块管理
否则：
系统会增加额外开发成本。
2️⃣ 数据访问模式是否合理
适合：
✔ 顺序读写 ✔ 大块数据 ✔ 资源存储
不适合：
❌ 高频随机小数据改写
3️⃣ 文件系统设计是否规范
重点包括：
Wear Leveling 坏块管理 元数据保护
这是稳定运行的关键。
4️⃣ 是否做过真实环境测试
建议至少验证：
✔ 高低温 ✔ 断电恢复 ✔ 长时间写入 ✔ 批量 UID 测试
这些测试往往比实验室测试更重要。
如果要用一句话介绍 XT26G02D：
它不是单纯容量更大的 Flash，而是一颗在容量、复杂度、可靠性之间做了很好平衡的 SPI NAND。
