01 典型场景：胰岛素泵的集成测试困境

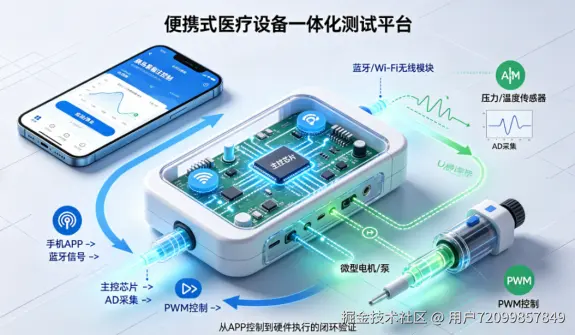

某医疗科技公司研发便携式胰岛素泵，核心链路：APP（蓝牙）→ UART → 主控MCU → PWM驱动电机 → AD采集压力/温度。
测试困境：APP显示输注2单位，但压力AD值异常升高、PWM实际运行时间比预期短0.3秒。问题出在APP指令？UART丢包？AD采样？PWM驱动？传统方法各自为战：
- 蓝牙抓包工具、串口助手、示波器、万用表、Excel各自孤立，无法对齐时间轴。
核心矛盾：故障跨越无线、有线、传感、执行多个层级，缺乏统一平台，无法建立因果关系。
02 交联测试的四大难点
1. 多技术栈异构 设备集成APP、蓝牙、UART、AD、PWM等，各层级速率、格式、工具不同，传统工具无法协同。
2. 闭环时序耦合 APP → 蓝牙 → UART → PWM → AD → 上报 → APP。任一环节延迟/丢包/偏差都会影响闭环响应，需测试端到端延迟、超时响应等。
3. 法规可追溯性严苛 须符合IEC 60601、ISO 13485、FDA 21 CFR Part 11，要求用例与需求双向追溯、完整审计日志、数据防篡改、环境配置管理，手工或零散工具无法满足。
4. 功耗与实时性相互制约 电池供电下需同时验证功能正确性、实时响应、功耗表现，三者耦合，需统一平台同步采集分析。
03 解决方案：一体化平台实现“APP + 通信 + 传感 + 控制”协同验证
宏控天工-UTP企业级测试平台 针对便携式医疗设备交联测试场景，提供：
- 标准版 内置的通用硬件适配层（UART/I2C/SPI/GPIO/AD/DA/PWM）
- 扩展模块（可选配）：AI智能体包（辅助测试用例生成）、企业集成包（对接PLM/MES）
能力一：统一硬件抽象，屏蔽底层差异
UTP平台将各类硬件接口抽象为统一的“测试资源”：
| 接口类型 | 平台抽象能力 |
|---|---|
| UART | 支持波特率、数据位、校验位配置，收发数据可关联用例 |
| AD | 多通道模拟量采集，可配置采样率、触发阈值、连续记录 |
| PWM | 频率/占空比生成与测量，可设定精度阈值判断 |
| GPIO | 电平检测、边沿捕获，用于监控电机启动/停止状态 |
APP交互层：平台通过蓝牙/Wi-Fi适配器，可与被测设备的APP进行指令交互，同时记录无线通信的报文与时间戳。
测试用例编写时，无需关注底层驱动细节，只需拖拽图形化步骤：“APP发送输注指令”“监控UART数据”“采集AD压力值”“测量PWM占空比”。
能力二：交联测试编排引擎
UTP平台支持在一个用例中编排APP、UART、AD、PWM的协同动作：
典型用例示例（胰岛素泵输注精度测试）：
-
通过 蓝牙 模拟APP发送“输注2单位胰岛素”指令
-
启动计时器
-
监控 UART，等待主控MCU返回“指令已接收”确认
-
连续采集 PWM 输出波形，计算电机运行时间
-
同步采集 AD_0 压力传感器，监测管路压力变化曲线
-
通过 UART 读取设备上报的“实际输注量”
-
验证：
- PWM运行时间与理论值的误差 ≤ 2%
- 压力AD峰值不超过阻塞阈值
- 实际输注量与APP设定值误差 ≤ 5%
- 端到端延迟（APP发出到PWM启动） ≤ 200ms
执行结果呈现：
平台生成交联时序图，将所有事件按时间轴对齐展示：
- APP指令发送时刻及蓝牙报文内容
- UART响应时刻及通信数据
- PWM波形及占空比变化曲线
- AD传感器采样曲线及峰值标记
- 端到端延迟统计
任何环节的异常一目了然，故障定位时间从天级缩短到小时级。
能力三：闭环控制自动化回归
当设备固件升级、APP版本更新或硬件改板后，测试人员只需一键执行已有交联用例集，即可验证：
- APP通信是否正常
- UART数据格式是否正确
- AD采集精度是否满足要求
- PWM控制是否精确
- 闭环响应时间是否在规格范围内
原本需要5天的人工回归测试，压缩到2小时内完成。
能力四：医疗法规追溯支持
UTP平台提供完整的测试可追溯性能力：
- 双向追溯：每个测试用例可关联到产品需求、风险分析报告
- 完整审计日志：谁、何时、在哪个版本平台上执行了哪些测试
- 测试环境快照：硬件板卡版本、固件版本、APP版本自动记录
- 报告导出：支持符合FDA 21 CFR Part 11要求的电子签名报告
04 典型应用场景验证
场景一：胰岛素泵全流程交联测试
被测对象：便携式胰岛素泵（含APP、蓝牙模组、主控MCU、电机、压力传感器）
测试需求：验证从APP设定输注量到电机执行、传感器反馈、数据上报的全链路准确性
UTP实现：
- 平台模拟蓝牙通信，向设备发送各种输注方案（基础率、大剂量、临时量）
- 实时采集UART日志，验证MCU是否正确解析指令
- 连续记录PWM波形，计算电机实际运行时间
- 同步采集压力传感器AD值，监测阻塞情况
- 自动生成“设定值-实际值”偏差统计报告
效果：原本需要5人/周的集成测试工作，压缩至1人/2天完成，测试覆盖度从70%提升至95%以上。
场景二：连续血糖监测仪（CGM）数据同步测试
被测对象：CGM传感器、发射器、手机APP
测试需求：验证传感器AD采集的血糖值，通过UART传输到发射器，再通过蓝牙同步到APP的完整数据链路
UTP实现：
- 平台模拟血糖传感器输出，向发射器发送预设的AD值序列
- 监控UART通信，验证发射器是否正确接收数据
- 捕获蓝牙广播包，验证APP显示值与原始AD值的转换关系
- 自动验证数据丢失率、延迟时间、异常值处理机制
效果：数据同步可靠性从95%提升至99.9%，通过FDA预审。
场景三：可穿戴输液泵功耗与性能联合测试
被测对象：穿戴式输液泵（电池供电）
测试需求：验证不同输注速率下的PWM控制精度与电池续航
UTP实现：
- 平台自动循环执行不同输注速率的测试用例
- 实时采集PWM波形、AD反馈、UART日志
- 同步监控设备电流消耗（通过外接电流探头）
- 自动生成“输注速率-功耗-精度”三维分析报告
效果：发现低速率输注时PWM控制精度下降的临界点，优化后续航提升20%。
05 为什么便携式医疗设备测试需要“交联验证”？
有源医疗器械的安全性与有效性要求，决定了测试不能停留在“各功能单独验证”的层面：
- 故障往往是跨层的：可能是APP指令解析错误导致UART转发失败，也可能是AD采样延迟导致PWM闭环振荡
- 法规审查要求端到端验证：从用户操作到APP指令，从指令到设备执行，从执行到反馈显示，必须形成完整证据链
- 效率来自于平台化复用：医疗设备测试用例生命周期长，需要能够在多个型号、多个项目间沉淀复用
宏控天工-UTP 内置的通用硬件适配层（UART/GPIO/AD/DA/PWM/I2C/SPI）已覆盖基础交联需求。当需要更复杂的AI辅助测试或企业系统集成时，可选配相应扩展模块。
