制动电阻，又称刹车电阻或放电电阻，是用于电机快速刹车、减速的时候，会反过来发电，把电送回变频器里。如果这些电不处理，变频器的母线电压会越堆越高，很容易烧坏设备,这时候制动电阻就派上用场了,当电压高到一定程度，制动单元就会把多余的电引到电阻上，以热量的形式耗掉，既保护了变频器，又能让电机快速停下来。
它就像是变频器的 “安全刹车”，不管是频繁启停的流水线、带负载的起重设备，还是需要急停的机床，都离不开它来稳住电压、保障设备稳定运行，避免因为过压跳闸、甚至烧毁元器件，让整个变频系统用得更安全、更耐用。
制动电阻常见类型包括波纹电阻和铝合金电阻。波纹电阻通过立式波纹设计增强散热；铝合金电阻则采用耐振耐候封装结构。

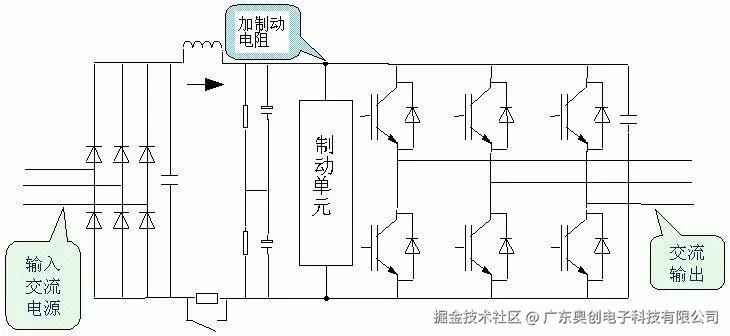

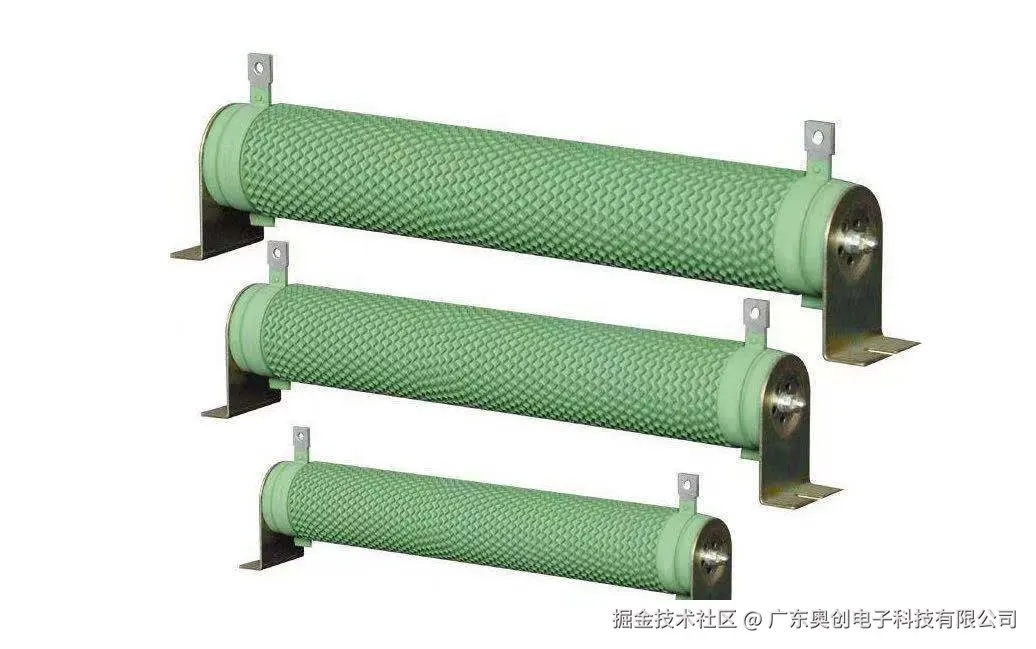

波纹电阻：
铝合金电阻：
一、制动电阻的核心作用
制动电阻的核心作用是在电机减速或停机过程中，将电机反馈的再生电能转化为热能并消耗掉，从而防止变频器直流母线电压过高，避免损坏变频器内部元件。具体表现为：
· 限制直流母线电压：当电机减速时，惯性负载的动能通过电机转化为电能，导致直流母线电压升高。制动电阻通过分流作用，将多余电能以热量形式释放，维持母线电压在安全范围内。
· 提高系统动态响应：通过快速消耗再生电能，制动电阻允许电机更快地减速或反向运行，提升系统的动态性能。
· 保护变频器：避免过高的直流母线电压击穿变频器内部的电容、IGBT等元件，延长设备使用寿命。
二、制动电阻的工作原理
制动电阻的工作原理基于能量转换和电路控制，主要涉及以下几个环节：
1. 再生电能的产生
当电机的实际转速高于变频器输出的同步转速时（如减速、负载拖动电机旋转），电机进入发电状态。此时，电机的反电动势高于变频器输出电压，电流方向反转，电能从电机反馈至变频器的直流母线。
2. 直流母线电压监测
变频器内部的电压监测电路实时监控直流母线电压。当电压超过设定阈值（通常为额定电压的1.1-1.5倍）时，制动单元（制动斩波器）被触发。
3. 制动单元的触发与电阻接入
制动单元由功率开关器件（如IGBT）组成，当直流母线电压达到阈值时，IGBT导通，将制动电阻接入直流电路。此时，再生电能通过制动电阻形成回路，电阻将电能转化为热能。
4. 能量消耗与电压控制
制动电阻的阻值和功率决定了能量消耗的速率。电阻值越小，电流越大，消耗能量越快，但需考虑电阻的功率容量。制动单元通过脉冲宽度调制（PWM）控制IGBT的导通时间，调节电阻的平均电流，从而精确控制直流母线电压。
三、制动电阻的选型参数
制动电阻的选型需考虑以下关键参数：
| 参数 | 说明 |
|---|---|
| 额定电阻值 (R) | 根据变频器直流母线电压和最大允许电流计算，公式为R=Udc²/(0.1047×P×T)。 |
| 额定功率 (P) | 反映电阻的散热能力，需根据再生能量的大小和持续时间选择。通常按短时工作制设计，如10%、20%或50%占空比。 |
| 最高工作电压 | 需高于变频器直流母线的最大电压，防止电阻击穿。 |
| 散热方式 | 包括自然冷却和强制风冷，根据安装环境和功率需求选择。 |
四、应用场景
制动电阻广泛应用于需要快速减速或频繁启停的场合，例如：
· 电梯系统：电梯下降或制动时，电机产生再生电能，需通过制动电阻消耗。
· 起重机与提升设备：重物下放时，电机处于发电状态，制动电阻确保安全减速。
· 机床与自动化生产线：快速停车或反向运动时，制动电阻提高系统响应速度。
· 电动汽车与轨道交通：制动能量回收系统中，制动电阻作为备用方案消耗多余电能。
五、注意事项
· 散热问题：制动电阻工作时会产生大量热量，需确保通风良好，避免过热损坏。
· 电阻匹配：电阻值过大会导致制动效果不足，过小则可能超过变频器或电阻的额定电流。
· 维护检查：定期检查电阻的外观、接线和绝缘性能，防止因电阻老化或损坏引发故障。
总的来说，制动电阻通过将再生电能转化为热能，有效维持了变频器系统的电压稳定，是保障设备安全运行和提升动态性能的关键组件。在实际应用中，需根据系统的具体需求合理选型和配置制动电阻。
