自研地图控件/投入大半年研发/没有的时候好多人问/搞出来了又没人要/哎心好累一、前言说明这个地图组件开发了大半年，全身

一、前言说明

这个地图组件开发了大半年，全身心的投入，不断解决一个个难题，终极对标产品是奥维地图，他的那个地图组件确实做到了极致，也是qt开发的，至于是不是用到了其他qtlocation模块不知道，他发布的是一个单文件。至于为什么要用纯qwidget绘制去实现这个组件，前面也有提到过，主要就是性能方面的考虑，无论web怎么吹上天，大量图形的绘制，还是比不过本地CS架构的程序，有些客户是很古老的电脑配置，甚至一些国产机器匹配的是Qt4.8这种古老的版本，再或者需要编译成wasm或者移动端运行，纯qwidget的方案不要太好，兼容性最强大，唯一的缺点就是没有一些动画效果，需要自己用代码实现，而如果是qml则内置了这些效果，直接几行代码就能搞定整体地图移动动画效果，还一个就是qml大部分走的GPU绘制，占用CPU这块相对来说低一些，而纯qpainter绘制地图，由于是一个小的瓦片地图组成的，所以在每收到一个小瓦片的时候，就需要填充绘制一次，导致频繁瞬间不断的拖动地图，在不断的下载和加载地图，会占用一定的CPU，个人实测在7%左右，这个是瞬间造成的，不是一直这个占用，而且有内存缓存图片策略，在下次加载到这个区域的瓦片时候，如果内存存在该瓦片，则先从内存取出来，速度极快，可能就一个中断。

这个组件之前很多人问过有没有，比如需要在很差的配置的电脑上运行，不能用web浏览器方案，有些需要在手机移动端运行，甚至有个人还要在wasm网页上运行，当初问的时候也没有备注登记，现在搞出来了，人又找不到了，也不知道是谁，哎，事情往往就是这样，全靠兴趣支撑，哎心好累。

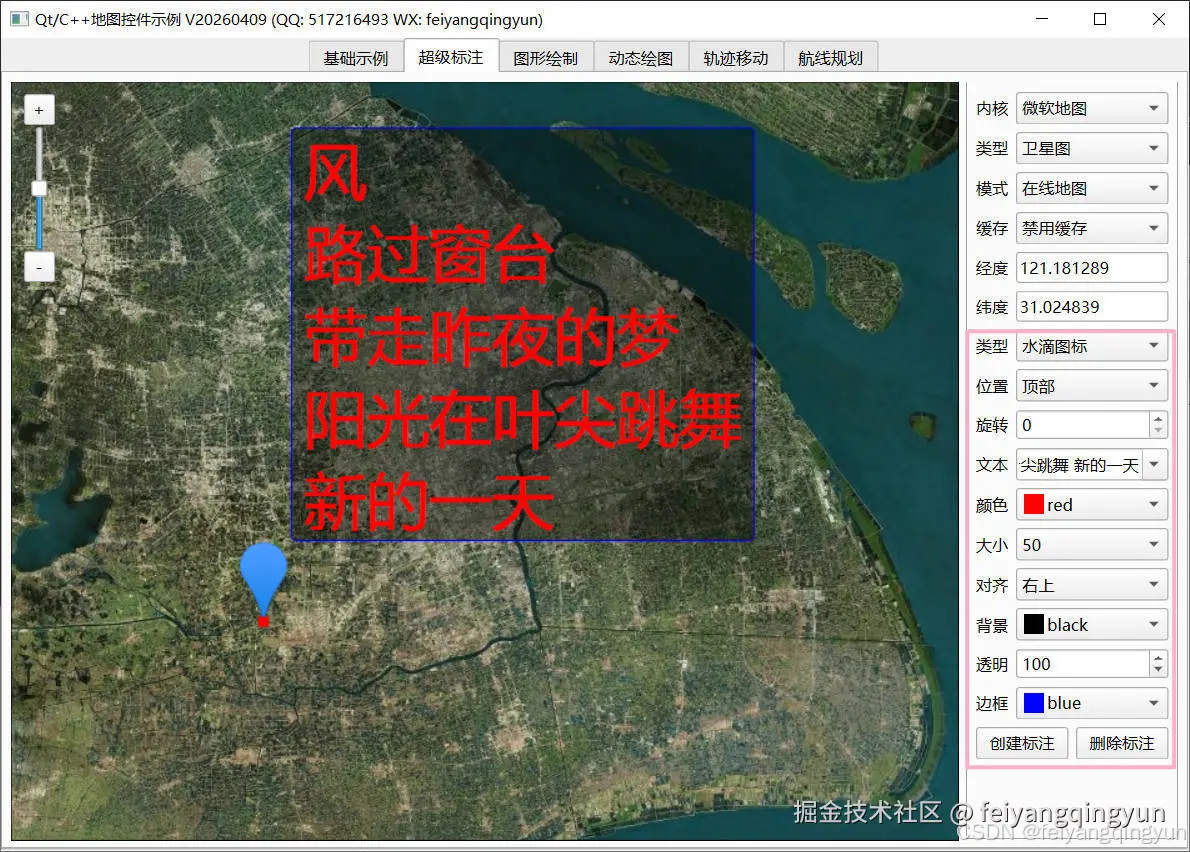

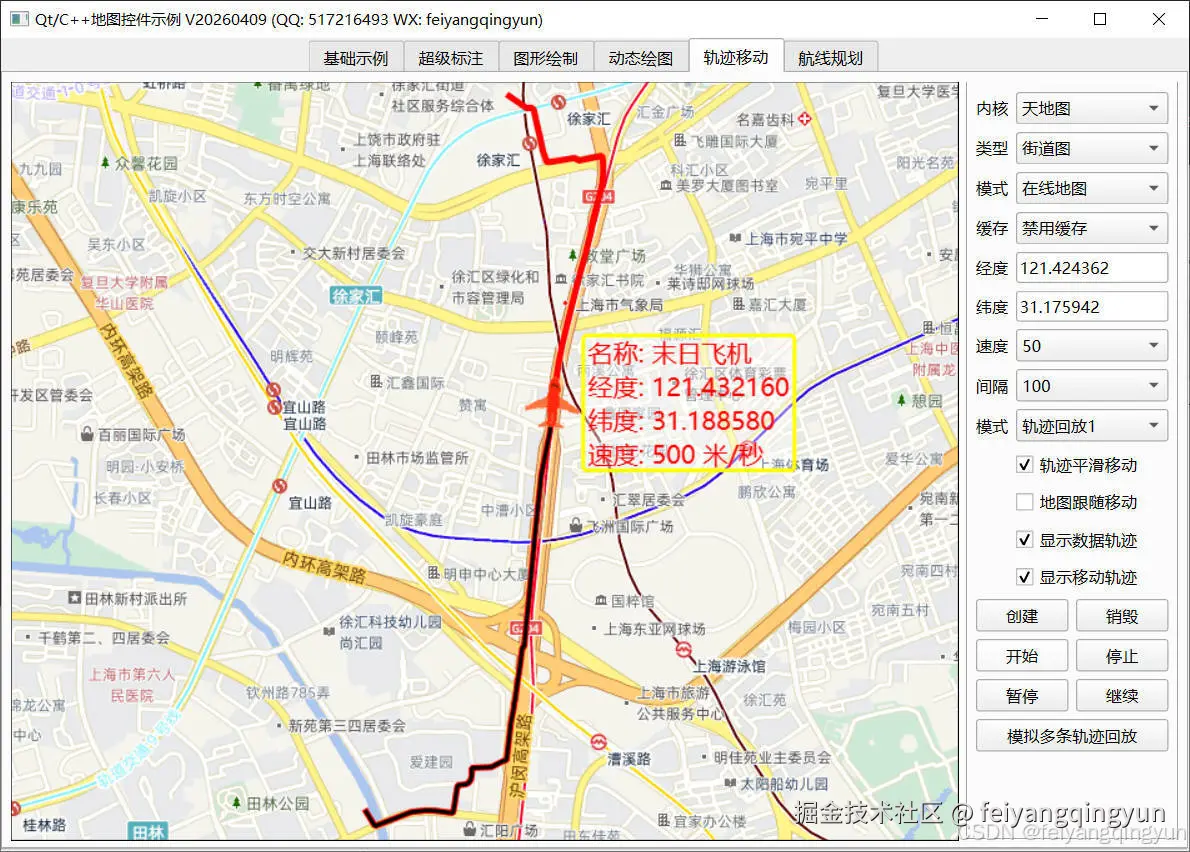

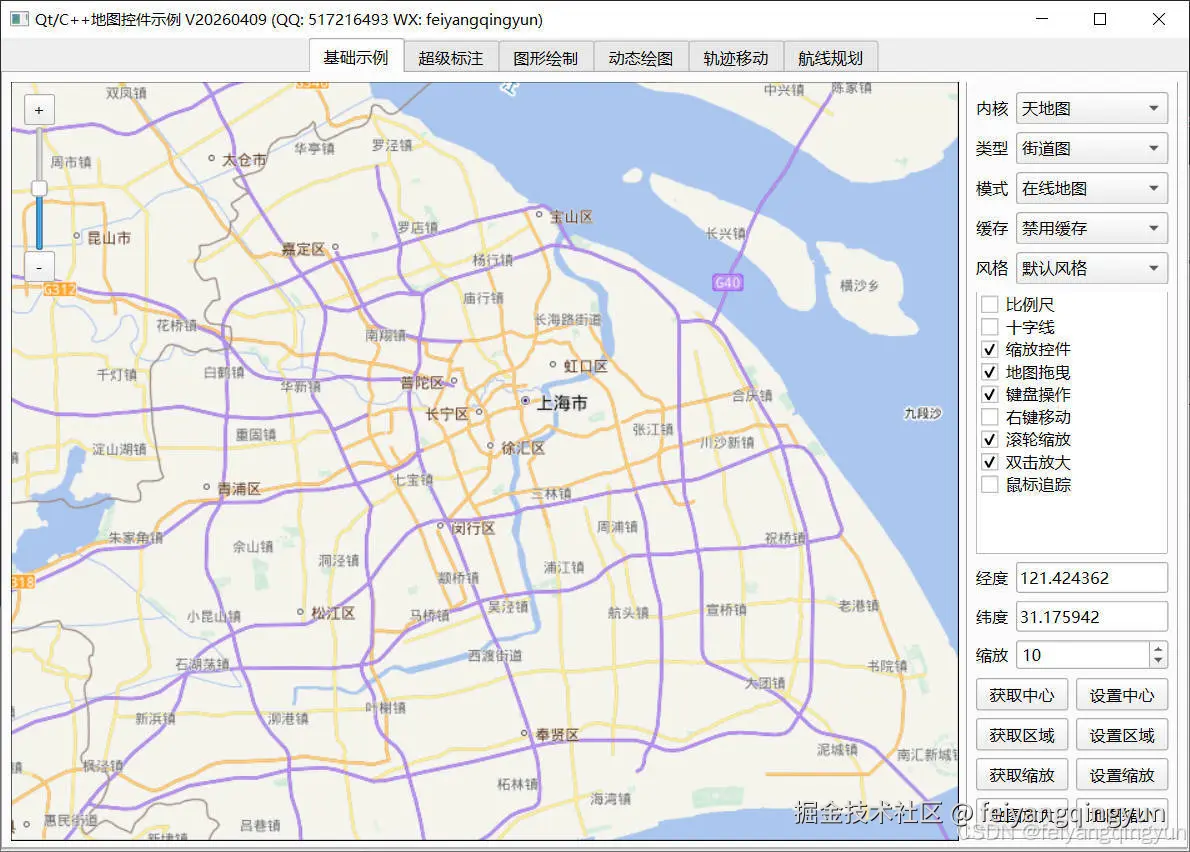

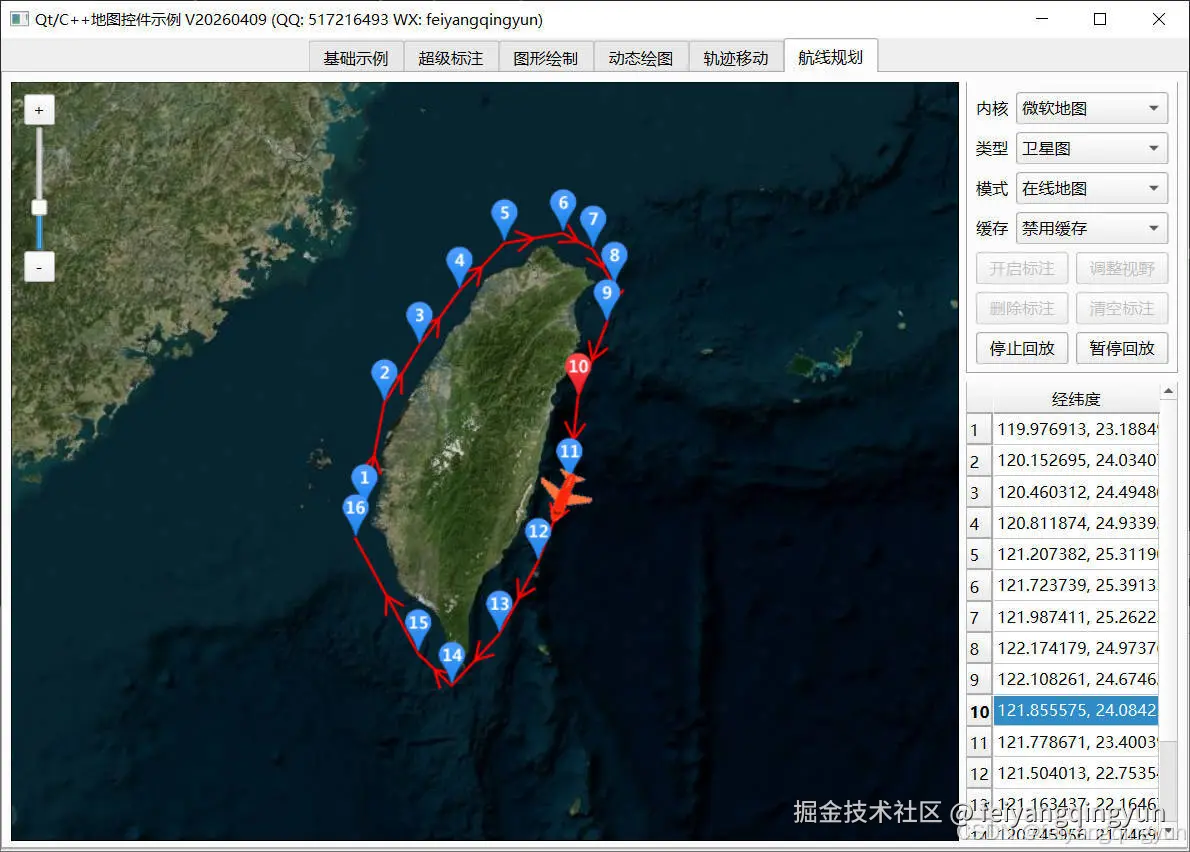

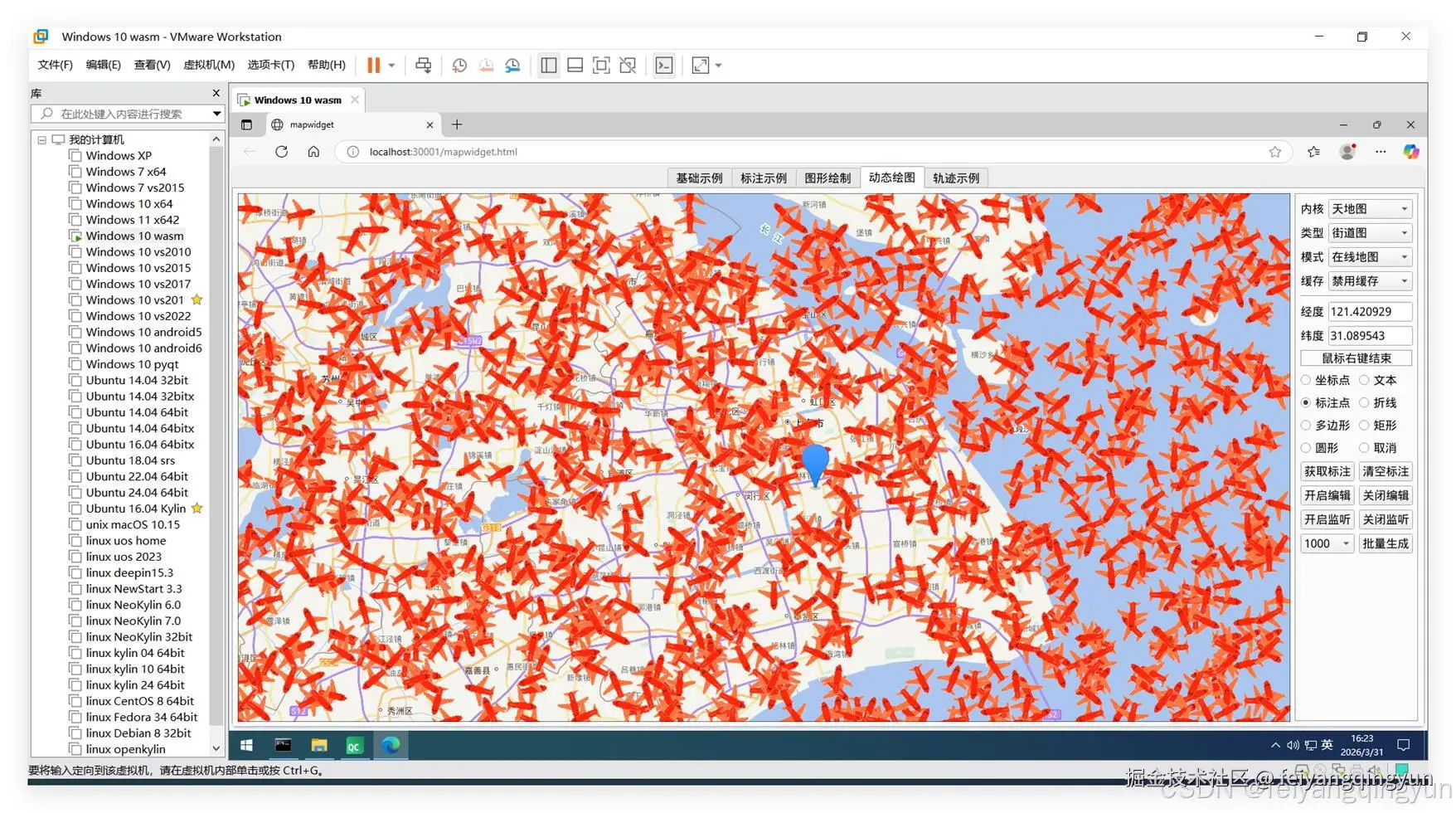

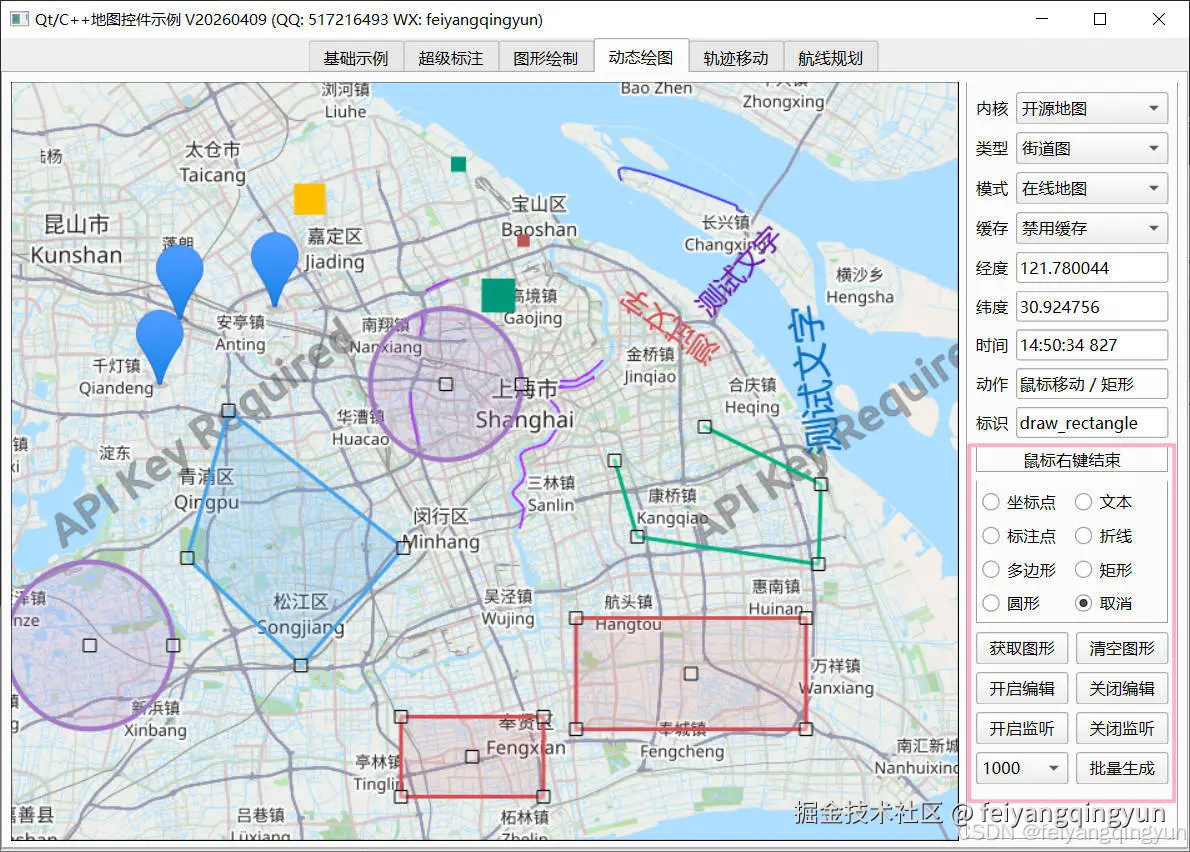

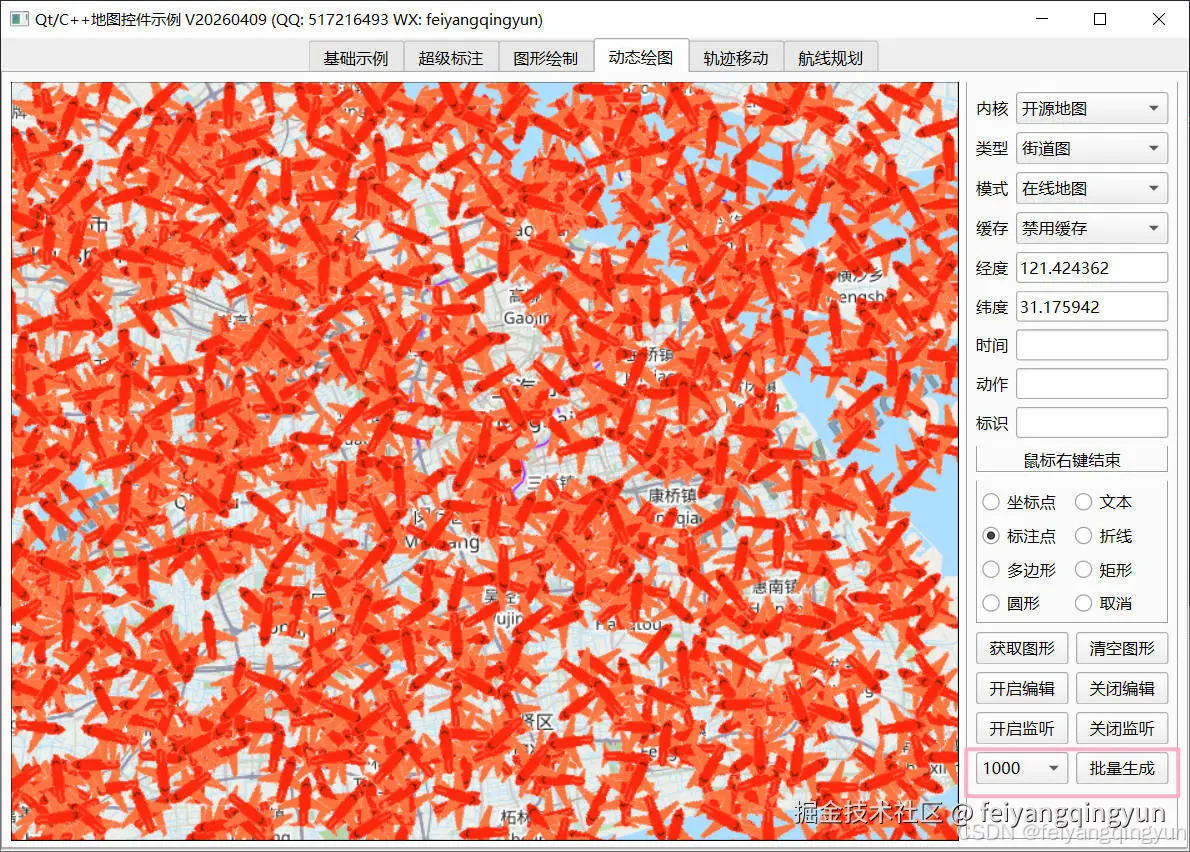

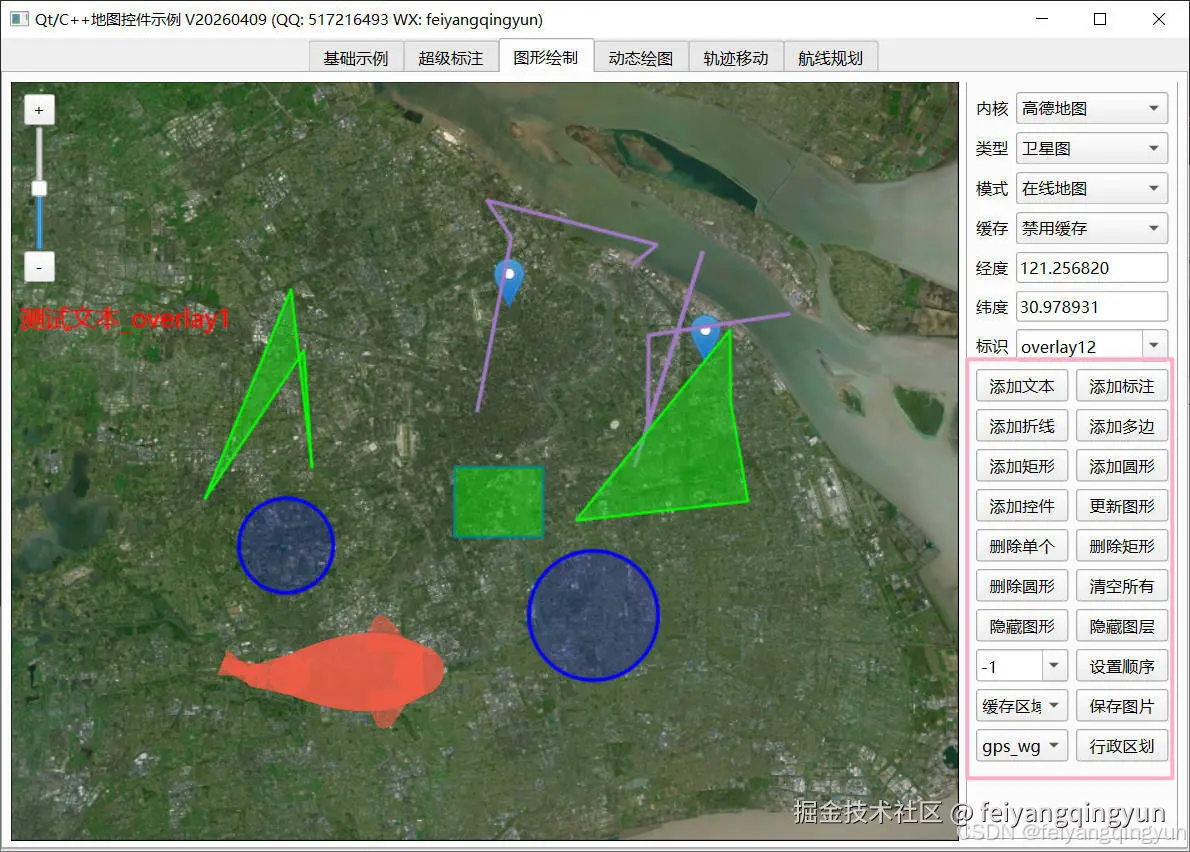

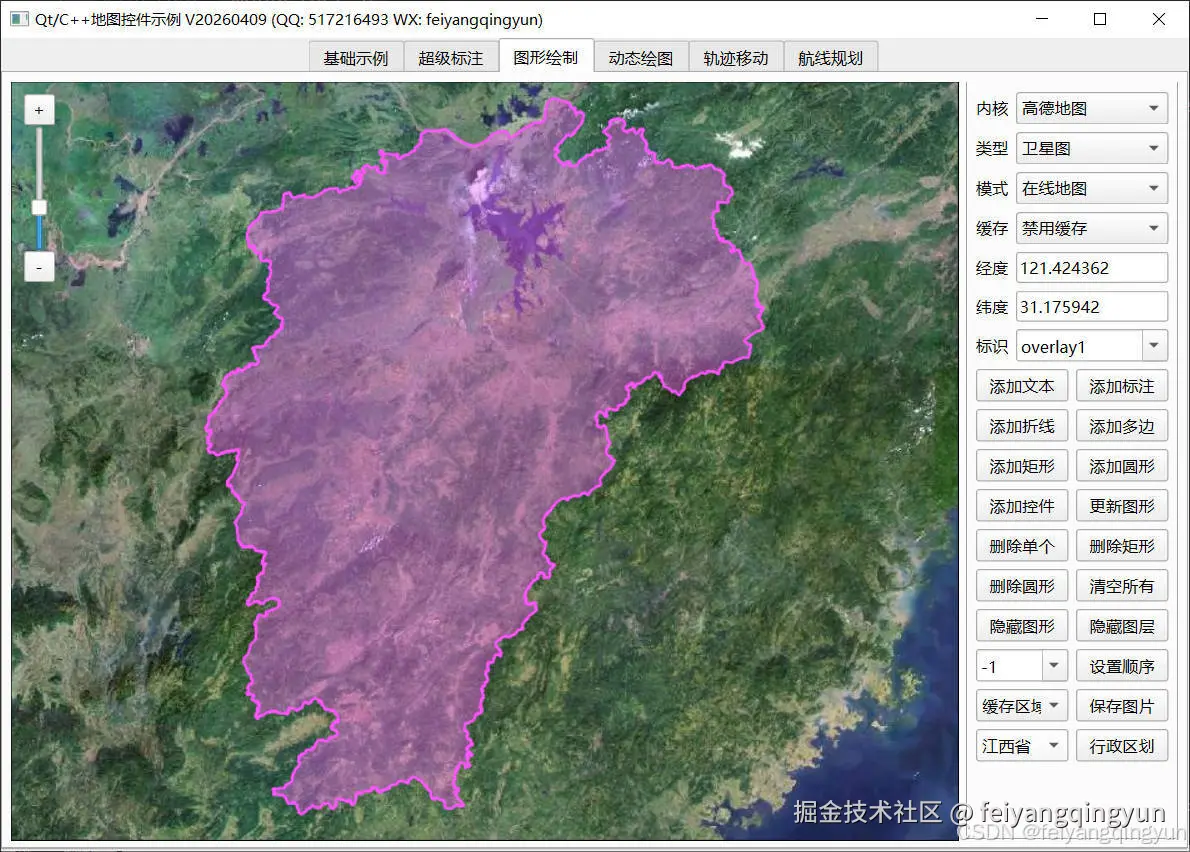

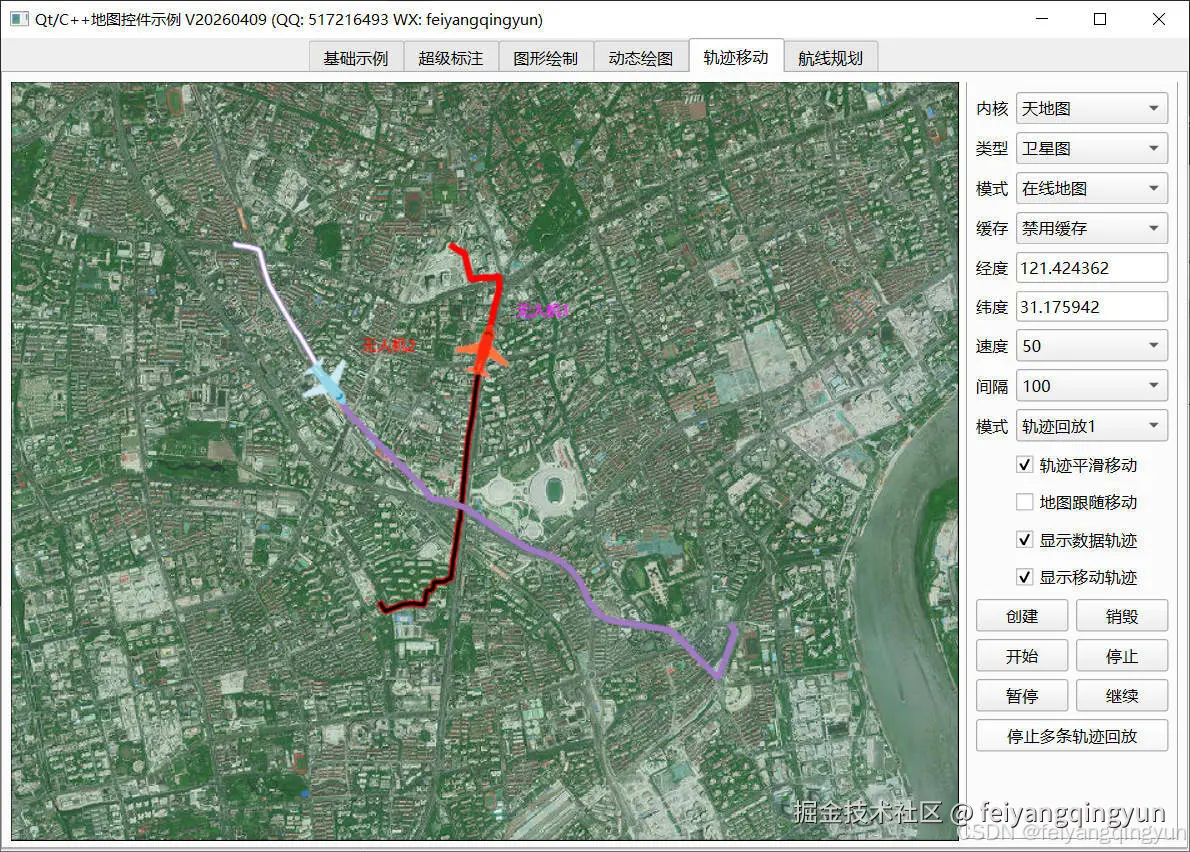

二、效果图

在这里插入图片描述

三、代码使用

将core_mapwidget目录拷贝到你的项目目录，并在pro中填写引入代码加入到你的项目中。$$PWD/../表示上级目录。

include ($$PWD/../core_mapwidget/core_mapwidget.pri)

引入头文件，编写代码。

#include "mapwidget.h"

//创建地图控件
MapWidget w;
//设置瓦片源头
w.setTileSource(TileSource_Tian);
//设置瓦片类型
w.setTileType(TileType_Satellite);
//加载地图
w.load();

更详细的接口参考mapwidget.h头文件。

#ifndef MAPWIDGET_H
#define MAPWIDGET_H

#include "tilehelper.h"
#include "layeroverlay.h"

class MapWidget : public QWidget
{
    Q_OBJECT
public:
    explicit MapWidget(QWidget *parent = 0);

    //设置唯一标识
    void setFlag(const QString &flag);

protected:
    void resizeEvent(QResizeEvent *);

private:
    //瓦片数据源
    TileSource tileSource;
    //瓦片类型
    TileType tileType;

    //是否离线
    bool offline;
    //离线目录
    QString offlinePath;

    //地图控件
    MapControl *mapControl;
    //图层锁
    QReadWriteLock layerMutex;
    //图形图层
    LayerOverlay *overlayLayer;

private slots:
    //地图相关事件
    void mouseEvent(int mouse_type, QMouseEvent *mouse_event, PointWorldCoord press_coord, PointWorldCoord current_coord);

public slots:
    //加载地图
    void load();
    //地图放大
    void zoomIn();
    //地图缩小
    void zoomOut();

    //重新绘制
    void requestRedraw();

public:
    //获取和设置缩放
    int getZoom() const;
    void setZoom(int zoom);

    //获取和设置中心
    QPointF getCenter() const;
    void setCenter(const QPointF &point);

    //获取和设置区域
    QRectF getRect() const;
    void setRect(const QRectF &rect);

    //获取和设置绘图类型
    OverlayType getDrawType() const;
    void setDrawType(const OverlayType &drawType);

    //获取地图控件
    MapControl *getMapControl();
    //设置绘图尺寸
    void setViewportSize(const QSize &size);

    //获取图形图层
    LayerOverlay *getOverlayLayer();
    //显示和隐藏图层
    void setLayerVisible(bool visible);

    //获取图形集合
    QList<OverlayBase *> getOverlays();
    //获取指定图形
    OverlayBase *getOverlay(const QString &flag);

    //添加单个图形
    void addOverlay(OverlayBase *overlay, bool redraw);
    //删除单个图形
    void deleteOverlay(OverlayBase *overlay, bool redraw);
    //清空所有图形
    void clearOverlay(bool redraw = true);

    //显示比例尺
    void enableScalebar(bool visible);
    //显示十字线
    void enableCrosshairs(bool visible);
    //显示缩放控件
    void enableZoomControls(bool visible, AlignType align = AlignType_TopLeft);
    //启用布局鼠标事件
    void enableLayerMouseEvents(bool enable);

    //启用地图拖曳
    void enableDrag(bool enable);
    //启用键盘操作
    void enableKeyboard(bool enable);
    //启用右键移动
    void enableRightMove(bool enable);
    //启用滚轮缩放
    void enableScrollWheelZoom(bool enable);
    //启用双击放大
    void enableDoubleClickZoom(bool enable);
    //启用鼠标移动
    void enableMouseTracking(bool enable);

    //设置瓦片源头
    void setTileSource(TileSource tileSource);
    //设置瓦片类型
    void setTileType(TileType tileType);

    //设置是否离线/离线目录
    void setOffline(bool offline);
    void setOfflinePath(const QString &offlinePath);

    //设置缓存目录
    void setCachePath(const QString &cachePath);

    //设置风格样式
    void setStyle(const QColor &color);

    //保存当前瓦片整体地图图片
    void savePixmap(const QString &fileName, bool full = false, const QVector<QPointF> &points = QVector<QPointF>());

    //自动调整视图
    void setAutoView(const QRectF &rect);
    void setAutoView(const QString &points);
    void setAutoView(const QVector<QPointF> &points);

    //添加和更新坐标点
    OverlayBase *addShape(const QString &flag, const QPointF &point, const QColor &color, int width);
    void updateShape(const QString &flag, const QPointF &point = QPointF(), const QColor &color = QColor(), int width = 0);
    QPointF getShapeCoord(const QString &flag);

    //添加和更新文本
    OverlayBase *addLabel(const QString &flag, const QPointF &point, const QColor &color, const QString &text, int align = 2, int size = 15, int rotate = 0);
    void updateLabel(const QString &flag, const QPointF &point = QPointF(), const QColor &color = QColor(), const QString &text = QString(), int align = -1, int size = 0, int rotate = -1);
    QPointF getLabelPara(const QString &flag, QString *text = NULL, int *rotate = NULL);

    //添加和更新标注点
    OverlayBase *addMarker(const QString &flag, const QPointF &point, const QString &image = QString(), const QPixmap &pixmap = QPixmap(), int rotate = 0, int align = 5);
    void updateMarker(const QString &flag, const QPointF &point = QPointF(), const QString &image = QString(), const QPixmap &pixmap = QPixmap(), int rotate = -1, int align = -1);
    QPointF getMarkerPara(const QString &flag, QPixmap *image = NULL, int *rotate = NULL, int *align = NULL);

    //添加和更新折线
    OverlayBase *addPolyline(const QString &flag, const QStringList &points, const QColor &color, int width);
    OverlayBase *addPolyline(const QString &flag, const QVector<QPointF> &points, const QColor &color, int width);
    void updatePolyline(const QString &flag, const QStringList &points = QStringList(), const QColor &color = QColor(), int width = 0);
    void updatePolyline(const QString &flag, const QVector<QPointF> &points = QVector<QPointF>(), const QColor &color = QColor(), int width = 0);
    QVector<QPointF> getPolylinePoints(const QString &flag);

    //添加和设置折线数据
    void addPolylineData(const QString &flag, const QPointF &point);
    void setPolylineData(const QString &flag, const QVector<QPointF> &points);

    //添加和更新多边形
    OverlayBase *addPolygon(const QString &flag, const QStringList &points, const QColor &color, int width, const QColor &bgColor);
    void addPolygon(const QString &flag, const QVector<QPointF> &points, const QColor &color, int width, const QColor &bgColor);
    void updatePolygon(const QString &flag, const QStringList &points = QStringList(), const QColor &color = QColor(), int width = 0, const QColor &bgColor = QColor());
    void updatePolygon(const QString &flag, const QVector<QPointF> &points = QVector<QPointF>(), const QColor &color = QColor(), int width = 0, const QColor &bgColor = QColor());
    QVector<QPointF> getPolygonPoints(const QString &flag);

    //添加和设置多边形数据
    void addPolygonData(const QString &flag, const QPointF &point);
    void setPolygonData(const QString &flag, const QVector<QPointF> &points);

    //添加行政区划
    void addBoundary(const QString &flag, const QString &points, const QColor &color, int width, const QColor &bgColor);

    //添加和更新矩形
    OverlayBase *addRectangle(const QString &flag, const QPointF &topLeft, const QPointF &bottomRight, const QColor &color, int width, const QColor &bgColor);
    void updateRectangle(const QString &flag, const QPointF &topLeft = QPointF(), const QPointF &bottomRight = QPointF(), const QColor &color = QColor(), int width = 0, const QColor &bgColor = QColor());
    QRectF getRectangleRect(const QString &flag);

    //添加和更新圆形
    OverlayBase *addCircle(const QString &flag, const QPointF &point, qreal radius, const QColor &color, int width, const QColor &bgColor);
    void updateCircle(const QString &flag, const QPointF &point = QPointF(), qreal radius = 0, const QColor &color = QColor(), int width = 0, const QColor &bgColor = QColor());
    QRectF getCirclePara(const QString &flag, qreal *lng = NULL, qreal *lat = NULL, qreal *radius = NULL);

    //添加和获取窗体
    void addWidget(const QString &flag, const QPointF &point, QWidget *form);
    void updateWidget(const QString &flag, const QPointF &point);
    QWidget *getWidget(const QString &flag);

    //删除单个图形
    void deleteOverlay(const QString &flag);
    //删除分组图形
    void deleteGroup(const QString &group);

    //设置图形顺序
    void setOverlayZIndex(const QString &flag, int zindex);
    //设置图形可见
    void setOverlayVisible(const QString &flag, bool visible);
    //设置图形编辑
    void setOverlayEdit(const QString &flag, bool edit);

signals:
    //图形相关事件
    void overlayEvent(int type, OverlayBase *overlay);
    //地图相关事件
    void mapEvent(int type, bool right, const QPointF &point);
};

#endif

四、相关地址

国内站点：gitee.com/feiyangqing…
国际站点：github.com/feiyangqing…
个人作品：blog.csdn.net/feiyangqing…
文件地址：pan.baidu.com/s/1ZxG-oyUK… 提取码：o05q 文件名：bin_mapwidget.zip

五、功能特点

支持各种地图源，包括天地图、高德地图、腾讯地图、谷歌地图、微软地图等。
标准WGS-84地球坐标系，采用默卡托投影，可以拓展其他坐标系和投影规则。
支持在线和离线两种场景需求，可以自定义在线瓦片地址格式和离线瓦片地址格式。
多线程下载和加载瓦片图片文件，多线程绘制，自动缓存瓦片文件。
在线模式下，可以开启是否缓存文件，指定缓存路径，将下载的瓦片文件存放到本地，默认优先从缓存文件查找，如果存在缓存文件则加载缓存文件，不存在则联网下载。
可以拖动地图，鼠标滚轮放大和缩小地图，以鼠标所在位置作为缩放中心点，提供缩放控件手动单击进行操作。
多图层机制，支持多个瓦片叠加图层和图形绘制图层，全部采用双缓冲技术，所有的图形和瓦片全部绘制到一个图片文件上，最终再将图片文件绘制到地图控件。不可见区域的图层包括覆盖物不会触发绘制，降低CPU占用。
预加载机制，默认绘制的图层大小以当前区域往四周放大两倍，这样在鼠标拖动和缩放的时候，不会看到明显的加载过程，体验更佳。
内置了多种图形覆盖物，包括坐标点、文本、标注点、折线、多边形、矩形、圆形等，可以设置边框颜色粗细、填充颜色和透明度等参数。
标注点支持旋转角度和提示文本，其中提示文本可以设置在标注点的相对位置，标注点图片支持gif动图，可以动态切换静态图和动图。
标注点和提示文本可以设置相对位置，位置包括左侧、右侧、上侧、下侧、中间、左上角、右上角、左下角、右下角。标注点默认按照底部居中对齐，一般圆形图标可以设置中心点对齐。
标注点提示文本可设置背景颜色，透明度、颜色边框和粗细，支持换行和多行文字。
所有的图形可以动态更新前景色、颜色粗细、背景颜色、颜色透明度等。
支持删除单个图形、删除一种类型的图形、删除所有图形、隐藏单个或者所有图形等。
支持动态绘制各种图形，开启后直接在地图上鼠标按下绘制，鼠标右键结束绘制，非常方便快捷。
在对应图形区域鼠标按下，发出图形单击信号，精准识别单击区域，比如折线以鼠标在折线条上作为判断依据，多边形区域以鼠标在整个多边形区域内为准，而不是以矩形区域，包括圆形也是以圆形内部为准。
可以动态启动禁用比例尺、十字线、缩放控件、地图拖曳、键盘操作、滚轮缩放、双击放大、鼠标追踪等特性。
可以任意指定经纬度区域进行瓦片拼接保存成图片文件，也可以直接对整个可视区域或者缓存区域的地图图片文件保存。支持任意多边形轮廓保存成图片，比如某个行政区的瓦片保存。
图形可以动态设置zindex层叠顺序，值越大，越显示在前面，内部维护着一个zindex表，默认按照添加的先后顺序增加，后面添加的显示在前面，主动设置后，按照设置的zindex来绘制。
支持将QWidget对象作为覆盖物添加到地图控件中，跟随地图移动位置，极大提高灵活性，比如可以将自定义控件直接作为地图控件的子对象加入进去。
内置MarkerMove轨迹移动类，支持历史轨迹数据回放和实时轨迹移动，可设置图标、轨迹线的颜色和粗细、移动速度、移动间隔、平滑移动等，支持多条轨迹线条同时移动。
内置MarkerLine航迹规划类，支持动态添加航迹点，显示对应箭头，可以动态拖曳调整航迹点的位置，选中点高亮显示。
大量使用按需绘制机制，包括内部提供合理的默认值来触发绘制，也可以手动传入参数指定是否需要立即绘制，比如删除了某个覆盖物，有些频繁的操作可以不指定立即绘制，等操作完成后再统一一起绘制，效率更高。
默认开启缓存瓦片机制，所有加载过的瓦片文件都存储在内存中，下次再次绘制直接从内存取出来绘制，既不需要从联网获取，也不需要从缓存文件获取，直接内存取出来绘制，响应迅速效率最高体验最佳。
支持批量添加覆盖物，比如几万个标注点和圆形，都是瞬间完成绘制，相比web网页的方式，性能提升百倍以上。
支持街道图、卫星图、混合图、路网图等各种图层，可以任意叠加N个图层，甚至杂交不同地图厂家的瓦片文件。
纯QWidget绘制，非qml也非web，不依赖qml或者浏览器控件，支持极低性能的嵌入式环境。
原创轻量级，5000行代码，架构漂亮，注释详细，拓展方便，容易学习，适合各种初学者和进阶者，方便二次开发。
支持任意Qt版本、任意系统、任意编译器，包括嵌入式linux和各种国产电脑环境。古法编程，不含任何AI代码，品质保证。
