Camera HAL3 接口：Android 相机的真正底牌

引言：Camera2 只是冰山一角

如果你花时间学完了 Camera2 API，你大概会有一种感觉：这套 API 设计得挺精妙，但有时候行为很"神秘"——同样的参数，不同手机效果天差地别；明明已经配置了对焦模式，实际却不生效；相机帧率时快时慢……

这些问题的答案，不在 Camera2，而在 Camera HAL3。

Camera2 API 是给应用开发者看的门面，真正干活的是深藏在 HAL 层的代码。HAL3（Hardware Abstraction Layer 3）定义了 Android Framework 和底层相机硬件之间的通信协议，是整个相机系统的"契约"。理解了 HAL3，你才能真正明白一帧图像是怎么从传感器到应用的，才能解释那些"玄学"行为，才能写出真正高质量的相机代码。

本文深入 HAL3 的核心设计：Pipeline 流水线、Request/Result 异步机制、Stream 流与 Buffer 管理，最后以一个 HAL3 Vendor 实现框架收尾。

---

一、HAL3 设计目标：从 HAL1 的教训说起

1.1 HAL1 的痛点

要理解 HAL3 的设计，先看 HAL1 为什么被废弃。

HAL1（Camera1 时代）是一套同步命令式接口：

// HAL1 接口（简化）
int (*start_preview)(struct camera_device *);
int (*take_picture)(struct camera_device *);
int (*set_parameters)(struct camera_device *, const char *params);

这套接口有几个致命问题：

问题	表现	根因
同步阻塞	拍照时预览卡顿	全局锁，拍照阻塞预览管道
无法多流	不能同时预览+录像+拍照	接口设计不支持多输出
参数不透明	set_parameters("key=value")	字符串参数，无法类型检查
结果延迟未定义	帧率不稳，延迟不确定	没有时序约束

随着智能手机相机能力爆发式增长——多摄像头、慢动作、ZSL、RAW 格式——HAL1 的局限性越来越明显。于是 Android 5.0 开始强制要求新设备支持 HAL3。

1.2 HAL3 的三大设计原则

原则一：Pipeline 流水线，完全异步

HAL3 的核心是一个单方向的异步 Pipeline：Framework 把 Request 推进去，HAL 把 Result 吐出来，两端完全解耦。Framework 不需要等待单个 Request 完成才能发下一个——就像工厂流水线，每道工序独立运转。

原则二：多流并发，零拷贝

HAL3 在配置阶段就定义好所有输出 Stream（预览/拍照/录像），硬件可以同时向多个 Stream 输出图像，通过 BufferQueue 机制实现零拷贝传递。

原则三：metadata 驱动，精确控制

告别字符串参数，HAL3 使用结构化的 camera_metadata_t 传递所有参数和结果，每个字段都有明确的类型和取值范围，Framework 和 HAL 之间的契约清晰可验证。

---

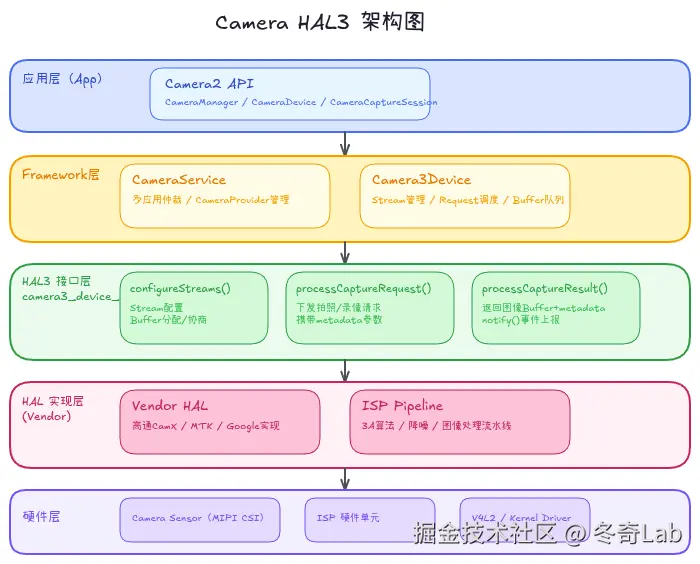

二、HAL3 架构全景

2.1 Camera3Device：HAL3 的总调度

Camera3Device（frameworks/av/services/camera/libcameraservice/device3/Camera3Device.cpp）是 Framework 侧与 HAL 通信的核心类，承担：

• Stream 生命周期管理：创建、配置、销毁 Stream
• Request 队列管理：维护 in-flight request 队列，按序发送给 HAL
• Result 回调分发：接收 HAL 的 Result 回调，分发给上层
• Error 处理：HAL 错误恢复、Request Timeout 检测

// Camera3Device 核心数据结构（简化）
class Camera3Device : public virtual Camera3DeviceBase {
    // HAL 设备句柄
    sp<hardware::camera::device::V3_2::ICameraDevice> mInterface;

    // 已配置的 Stream 列表
    camera3_stream_configuration mStreamConfig;
    Vector<camera3_stream_t*> mOutputStreams;

    // In-flight Request 队列：已提交给 HAL 但未收到 Result 的请求
    InFlightMap mInFlightMap;

    // Request 线程：专门负责向 HAL 提交 Request
    sp<RequestThread> mRequestThread;

    // 状态机
    enum Status {
        STATUS_UNINITIALIZED,
        STATUS_UNCONFIGURED,
        STATUS_CONFIGURED,
        STATUS_ACTIVE,
        STATUS_ERROR,
    } mStatus;
};

---

三、HAL3 四大核心接口

HAL3 的接口定义在 hardware/interfaces/camera/device/3.2/ICameraDeviceSession.hal（Android 15 已迁移到 AIDL），核心方法只有四个，但每个都大有学问。

3.1 configureStreams()：一切的起点

// HAL 实现侧接口（camera3.h，已被 HIDL/AIDL 封装）
int (*configure_streams)(const struct camera3_device *,
                         camera3_stream_configuration_t *stream_list);

configureStreams() 做了什么？

1. Stream 格式协商：Framework 告诉 HAL 需要哪些输出（预览 1080p YUV、拍照 12MP JPEG、录像 4K H264 Surface），HAL 检查硬件能力，决定是否支持
2. Buffer 数量协商：HAL 回填每个 Stream 需要的 Buffer 数量（usage 和 max_buffers），Framework 据此向 Gralloc 申请 Buffer
3. ISP Pipeline 重配置：HAL 内部需要重新配置 ISP 流水线、分配内部缓冲区，这是一个重量级操作（通常需要几百毫秒）

// Stream 配置结构（简化）
typedef struct camera3_stream {
    int stream_type;    // OUTPUT / INPUT / BIDIRECTIONAL
    uint32_t width;
    uint32_t height;
    int format;         // HAL_PIXEL_FORMAT_IMPLEMENTATION_DEFINED, JPEG, YCbCr_420_888...
    uint32_t usage;     // Gralloc usage flags，HAL 填写
    uint32_t max_buffers; // HAL 需要的最大 Buffer 数，HAL 填写
    void *priv;         // HAL 私有数据
} camera3_stream_t;

坑点：configureStreams() 必须在开始 Repeating Request 之前调用，且调用后所有之前的 Request 状态都会被清空。如果你在录像中途需要新增一个 ImageReader 输出，必须先停止所有 Request，重新调用 configureStreams()，再重新启动。这也是为什么切换相机模式（如从预览切换到慢动作）会有明显的黑屏停顿。

3.2 processCaptureRequest()：Request 下发

int (*process_capture_request)(const struct camera3_device *,
                               camera3_capture_request_t *request);

Framework 每次调用这个接口，就向 HAL 发送一个 Request。关键设计：

非阻塞：此函数必须立即返回，不能等待图像采集完成。HAL 收到 Request 后应该立即返回，异步处理。

// Capture Request 结构
typedef struct camera3_capture_request {
    uint32_t frame_number;              // 单调递增的帧号，Framework 维护
    const camera_metadata_t *settings;  // 本帧的参数（曝光/对焦/白平衡...）
    camera3_stream_buffer_t *input_buffer; // 输入 Buffer（ZSL Reprocessing 时使用）
    uint32_t num_output_buffers;        // 输出 Buffer 数量
    const camera3_stream_buffer_t *output_buffers; // 输出 Buffer 数组
} camera3_capture_request_t;

frame_number 的重要性：每个 Request 有唯一的 frame_number，对应的 Result 必须用同一个 frame_number 返回，Framework 靠它匹配 Request 和 Result。帧号严格递增，不允许乱序。

Pipeline 深度：HAL 通常在同一时刻处理多个 in-flight 的 Request，这个数量就是 Pipeline 深度（通常 3-8 个），决定了相机的帧率上限和快门延迟。Pipeline 越深，吞吐量越高，但延迟越大。

3.3 processCaptureResult()：Result 回传

这是 HAL → Framework 的回调，HAL 完成一帧处理后通过此回调返回结果：

// HAL 调用此回调向 Framework 返回结果
typedef struct camera3_callback_ops {
    void (*process_capture_result)(const struct camera3_callback_ops *,
                                   const camera3_capture_result_t *result);
    void (*notify)(const struct camera3_callback_ops *,
                   const camera3_notify_msg_t *msg);
} camera3_callback_ops_t;

// Capture Result 结构
typedef struct camera3_capture_result {
    uint32_t frame_number;      // 对应的 Request 帧号
    const camera_metadata_t *result; // 实际生效的参数（3A 结果等）
    uint32_t num_output_buffers;
    const camera3_stream_buffer_t *output_buffers; // 已填充数据的 Buffer
    const camera3_stream_buffer_t *input_buffer;   // ZSL 时归还输入 Buffer
    uint32_t partial_result;    // 部分结果标记（见下文）
} camera3_capture_result_t;

Partial Result（部分结果）：这是 HAL3 的一个高级特性。很多 metadata（如 3A 状态）在图像数据准备好之前就已经可知，HAL 可以先通过 partial_result=1 返回这部分 metadata，而不用等完整图像。这样 App 可以更早更新 UI（如对焦框状态）。

// HAL 分两次返回结果：
// 第一次：早期 metadata（3A 状态），partial_result = 1
result.partial_result = 1;
result.result = early_metadata; // 只含 3A 结果
callbacks->process_capture_result(callbacks, &result);

// 第二次：完整结果（含图像 Buffer），partial_result = 2（等于 partialResultCount）
result.partial_result = 2;
result.result = full_metadata;
result.output_buffers = image_buffers;
callbacks->process_capture_result(callbacks, &result);

3.4 notify()：事件通知

HAL 通过 notify() 上报两类事件：

// notify 消息类型
typedef enum camera3_msg_type {
    CAMERA3_MSG_ERROR = 1,  // 错误事件
    CAMERA3_MSG_SHUTTER,    // 快门时刻（用于快门音和照片时间戳）
} camera3_msg_type_t;

// 快门消息：记录传感器曝光开始的精确时刻
typedef struct camera3_shutter_msg {
    uint32_t frame_number;
    uint64_t timestamp;  // 纳秒，传感器开始曝光的时间戳
} camera3_shutter_msg_t;

Shutter Timestamp 为什么重要？

CAMERA3_MSG_SHUTTER 中的 timestamp 是相机系统中最精确的时间基准：它记录了传感器开始曝光的精确时刻（硬件时间戳，纳秒级精度）。这个时间戳用于：

• 照片 EXIF 的精确拍摄时间
• 音视频同步（录像时视频帧的 PTS）
• 多摄同步（前后摄像头时间对齐）

---

四、Request/Result 完整流转

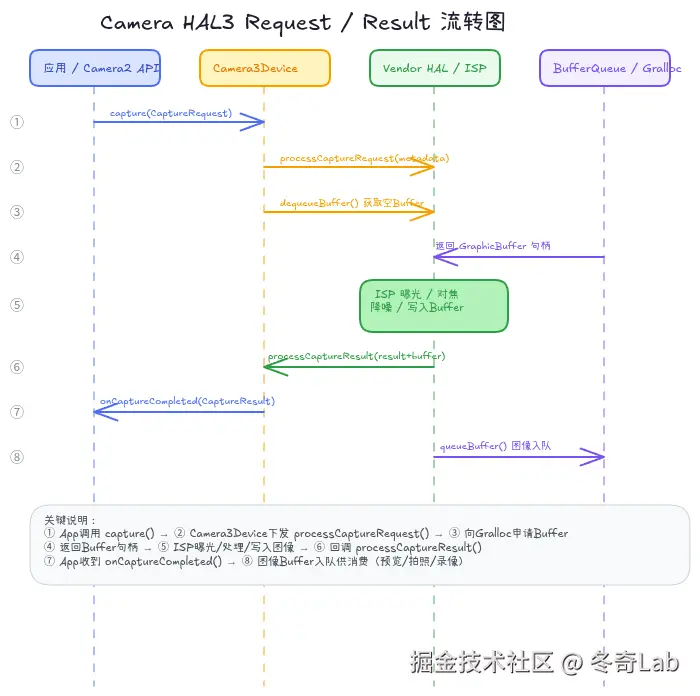

一帧图像从 App 发出请求到拿到图像，经历以下步骤：

① App 调用 capture(CaptureRequest)
      ↓
② Camera3Device 将 CaptureRequest 转换为 camera3_capture_request_t
   调用 processCaptureRequest() 发给 HAL（立即返回，非阻塞）
      ↓
③ Camera3Device 向 BufferQueue 申请空 Buffer（dequeueBuffer）
   填入 output_buffers，此时 Buffer 所有权交给 HAL
      ↓
④ HAL 内部：Sensor 曝光 → ISP 处理（降噪/色彩/锐化）→ 写入 Buffer
   同时 notify() 上报 SHUTTER 时间戳
      ↓
⑤ HAL 完成处理，调用 processCaptureResult() 回传结果
   Buffer 所有权归还 Framework（queueBuffer）
      ↓
⑥ Camera3Device 收到 Result，匹配对应 frame_number
   通知 CaptureCallback：onCaptureCompleted(CaptureResult)
      ↓
⑦ App 收到回调，从 ImageReader 消费图像（acquireLatestImage）

4.1 In-Flight Request 追踪

Camera3Device 维护一个 InFlightMap，记录所有已发送给 HAL 但未收到完整 Result 的 Request：

struct InFlightRequest {
    nsecs_t shutterTimestamp;       // 快门时间戳
    bool shutterNotified;           // 是否收到 SHUTTER 通知
    CaptureResultExtras resultExtras;
    CameraMetadata collectedResult; // 累积 partial results
    Vector<StreamBuffer> pendingOutputBuffers; // 待收回的 Buffer
    int numBuffersLeft;             // 还有几个 Buffer 未返回
};

当 HAL 多次返回 partial result 时，Camera3Device 会把它们合并进 collectedResult，等 partial_result == partialResultCount 时才认为这帧处理完成。

4.2 Request Throttle 控制

Framework 不会无限制地向 HAL 堆积 Request。Camera3Device 通过 Pipeline 深度限制进行流量控制：

// 获取 HAL 支持的 Pipeline 深度
int pipelineDepth = staticInfo(ANDROID_REQUEST_PIPELINE_MAX_DEPTH);
// 通常为 4，意味着同一时刻最多 4 个 Request 在 HAL 处理中

// RequestThread 在发送新 Request 前检查
if (mInFlightMap.size() >= pipelineDepth) {
    // 等待 HAL 返回至少一个 Result 再继续
    waitForResult();
}

这个机制保证了 HAL 不会被淹没，同时也解释了为什么相机的真实帧率 = min(传感器最大帧率, 1秒 / 单帧处理时间 × PipelineDepth)。

---

五、Stream 流管理：三种类型

HAL3 定义了三种 Stream 类型，满足不同的使用场景：

5.1 OUTPUT Stream（最常用）

数据从 HAL 流向 App，是最常见的类型。预览、拍照、录像都是 OUTPUT Stream。

// App 侧创建 OUTPUT Stream（通过 Surface）
// 预览 Surface（TextureView）
Surface previewSurface = new Surface(surfaceTexture);

// 拍照 Surface（ImageReader）
ImageReader imageReader = ImageReader.newInstance(4032, 3024,
                                                  ImageFormat.JPEG, 2);
Surface captureSurface = imageReader.getSurface();

// 提交给 CameraDevice，内部转化为 OUTPUT Stream 传给 HAL
device.createCaptureSession(Arrays.asList(previewSurface, captureSurface), ...);

5.2 INPUT Stream（ZSL 专用）

数据从 App 流向 HAL，用于 ZSL Reprocessing——把之前缓存的图像重新送进 HAL 进行后处理（HDR 合成、降噪等）。

// ZSL 需要同时配置 INPUT 和 OUTPUT Stream
ImageWriter imageWriter = ImageWriter.newInstance(reprocessSurface, 2);
ImageReader zslReader = ImageReader.newInstance(width, height,
                                                ImageFormat.YUV_420_888, 8);

SessionConfiguration config = new SessionConfiguration(
    SessionConfiguration.SESSION_REGULAR,
    Arrays.asList(new OutputConfiguration(zslReader.getSurface())),
    executor, callback
);
config.setInputConfiguration(
    new InputConfiguration(width, height, ImageFormat.YUV_420_888)
);

5.3 BIDIRECTIONAL Stream（罕见）

同一个 Stream 既可作为输入也可作为输出，主要用于 in-place 处理（读一帧、处理后写回同一 Buffer），实际应用场景较少。

5.4 Stream 格式选择技巧

选错格式会触发 HAL 内部的软件转换，严重影响性能：

// 预览：推荐 IMPLEMENTATION_DEFINED（让 HAL 自选最优格式，通常是私有 YUV）
OutputConfiguration previewConfig = new OutputConfiguration(previewSurface);
// 底层格式：HAL_PIXEL_FORMAT_IMPLEMENTATION_DEFINED → 实际多为 NV12

// 从预览帧做处理（如人脸检测）：明确指定 YUV_420_888
ImageReader yuvReader = ImageReader.newInstance(w, h,
                                                ImageFormat.YUV_420_888, 4);
// 底层：HAL_PIXEL_FORMAT_YCbCr_420_888

// 拍照：JPEG（节省内存）或 RAW_SENSOR（专业模式）
ImageReader jpegReader = ImageReader.newInstance(w, h, ImageFormat.JPEG, 2);
ImageReader rawReader  = ImageReader.newInstance(w, h, ImageFormat.RAW_SENSOR, 3);

---

六、Buffer 管理：深入 Gralloc

6.1 BufferQueue 机制回顾

HAL3 的 Buffer 流转依托 Android 的 BufferQueue 机制——生产者消费者模型：

HAL（生产者）          BufferQueue          App（消费者）
      │                    │                    │
      │  dequeueBuffer()   │                    │
      │◄───────────────────┤                    │
      │  (获取空 Buffer)    │                    │
      │                    │                    │
      │  [写入图像数据]     │                    │
      │                    │                    │
      │  queueBuffer()     │                    │
      │───────────────────►│                    │
      │  (归还已填充Buffer) │                    │
      │                    │  acquireBuffer()   │
      │                    │◄───────────────────┤
      │                    │  (取走已填充Buffer) │
      │                    │                    │
      │                    │  (消费完成)         │
      │                    │  releaseBuffer()   │
      │                    │◄───────────────────┤

6.2 Gralloc：内存分配器

Gralloc（Graphics Memory Allocator）负责分配 GPU/ISP 可访问的共享内存：

// HAL 侧 Buffer 操作（camera3_stream_buffer_t）
typedef struct camera3_stream_buffer {
    camera3_stream_t *stream;  // 归属的 Stream
    buffer_handle_t *buffer;   // Gralloc 句柄（跨进程共享）
    int acquire_fence;  // HAL 等待此 fence 信号后才能访问 Buffer（Buffer 准备好的信号）
    int release_fence;  // HAL 写入完成后设置此 fence（告知消费者可以读了）
    int status;         // CAMERA3_BUFFER_STATUS_OK 或 ERROR
} camera3_stream_buffer_t;

Fence 机制：Gralloc Buffer 配合 sync fence（同步栅栏）实现零拷贝的异步访问。HAL 不需要轮询 Buffer 是否可用，而是等待 acquire_fence 信号（由 GPU/显示子系统设置），完成写入后设置 release_fence（通知消费者）。这避免了不必要的 CPU 等待，大幅降低延迟。

6.3 Buffer 复用策略

Camera3Device 维护一个 Buffer 池，对每个 Stream 的 Buffer 进行复用：

// Buffer 分配：configureStreams() 阶段
// HAL 声明 max_buffers = 4，则 Framework 预分配 4+2 个 Buffer
// （额外 2 个是给 App 消费用的，保证流水不断）

// 运行时：Buffer 在三方之间循环
// [App 持有] → releaseImage() → [BufferQueue 空闲池]
//             ↑                        ↓
//    acquireLatestImage()    dequeueBuffer() 给 HAL
//                                      ↓
//                          [HAL 填充] → queueBuffer()

---

七、Android 15 的演进：HIDL → AIDL

7.1 为什么要从 HIDL 迁移到 AIDL？

Android 12 开始，Google 推动将 Camera HAL 接口从 HIDL（Hardware Interface Definition Language）迁移到 AIDL（Android Interface Definition Language）：

对比项	HIDL	AIDL（稳定版）
接口描述	.hal 文件，Hidl-gen 生成	.aidl 文件，Aidl-cpp/java 生成
版本管理	不可变，每次改接口需要新版本号	支持可向后兼容的接口演进
性能	独立 hwbinder	与 binder 统一，减少开销
工具链	Hidl 独立工具链	统一 Aidl 工具链
Android 15 状态	逐步废弃	推荐使用

7.2 Android 15 Camera AIDL 接口

// AIDL 接口路径（Android 15）
hardware/interfaces/camera/device/aidl/
  android/hardware/camera/device/
    ICameraDevice.aidl
    ICameraDeviceSession.aidl
    ICameraDeviceCallback.aidl

// 核心方法（与 HIDL 语义等同，但语法不同）
interface ICameraDeviceSession {
    ConfigureStreamsRet configureStreams(
        in StreamConfiguration requestedConfiguration);

    void processCaptureRequest(
        in CaptureRequest[] requests,
        in BufferCache[] cachesToRemove,
        out SubmitInfo submitInfo);

    // ...
}

interface ICameraDeviceCallback {
    void processCaptureResult(in CaptureResult[] results);
    void notify(in NotifyMsg[] msgs);
    void requestStreamBuffers(in BufferRequest[] bufReqs,
                              out StreamBuffersVal[] buffers);
    void returnStreamBuffers(in StreamBuffer[] buffers);
}

Android 15 新增：requestStreamBuffers / returnStreamBuffers

这是 HAL3.5 引入的 Buffer Management API，允许 HAL 主动向 Framework 请求和归还 Buffer，而不必被动等待 Framework 传递：

// 传统模式：Framework 在 processCaptureRequest 时传入 Buffer
// 新模式：HAL 按需主动请求 Buffer

HAL                           Framework
 │  requestStreamBuffers()        │
 │────────────────────────────────►│
 │  (我需要 N 个 Buffer)            │
 │◄────────────────────────────────┤
 │  (给你 N 个 Buffer 句柄)         │
 │                                 │
 │  [完成处理]                      │
 │  returnStreamBuffers()          │
 │────────────────────────────────►│

好处：HAL 可以更灵活地管理 Buffer 生命周期，对于有内部 Buffer 池的 ISP 实现（如高通 CamX），可以进一步减少不必要的内存拷贝。

---

八、HAL3 实现框架：Vendor 如何落地

了解接口之后，来看 Vendor 是如何实现的。以高通 CamX 为例（其他平台架构类似）：

8.1 典型的 Vendor HAL 目录结构

vendor/qcom/proprietary/camx/         # 高通 CamX 框架
├── src/
│   ├── core/
│   │   ├── camxsession.cpp           # Session 管理，对应 Camera3Device
│   │   ├── camxpipeline.cpp          # Pipeline 管理，ISP 流水线
│   │   ├── camxnode.cpp              # Node 基类（传感器/ISP/后处理节点）
│   │   └── camxrequest.cpp           # Request/Result 管理
│   ├── hwl/
│   │   ├── isp/                      # ISP 节点
│   │   ├── sensor/                   # Sensor 节点
│   │   └── jpeg/                     # JPEG 编码节点
│   └── chi-cdk/                      # CHI（Camera Hardware Interface）
│       └── core/
│           └── chioverride.cpp       # HAL3 接口适配层

8.2 一个简化的 HAL3 实现骨架

// 1. HAL 模块注册（camera_module_t）
static camera_module_t HAL_MODULE_INFO_SYM = {
    .common = {
        .tag = HARDWARE_MODULE_TAG,
        .id = CAMERA_HARDWARE_MODULE_ID,
        .name = "Example Camera HAL3",
    },
    .get_number_of_cameras = hal3_get_number_of_cameras,
    .get_camera_info = hal3_get_camera_info,
    .open_legacy = nullptr,
};

// 2. 打开相机设备
static int hal3_open(const hw_module_t *module, const char *id,
                     hw_device_t **device) {
    ExampleCameraDevice *cam = new ExampleCameraDevice(atoi(id));

    // 填充 camera3_device_t
    cam->device.common.tag = HARDWARE_DEVICE_TAG;
    cam->device.common.version = CAMERA_DEVICE_API_VERSION_3_5;
    cam->device.ops = &hal3_ops;  // 绑定操作函数
    cam->device.priv = cam;

    *device = &cam->device.common;
    return 0;
}

// 3. 核心操作表
static camera3_device_ops_t hal3_ops = {
    .initialize = hal3_initialize,
    .configure_streams = hal3_configure_streams,
    .register_stream_buffers = nullptr,  // HAL3.2+ 废弃
    .construct_default_request_settings = hal3_construct_default_settings,
    .process_capture_request = hal3_process_capture_request,
    .get_metadata_vendor_tag_ops = nullptr,
    .dump = hal3_dump,
    .flush = hal3_flush,
};

// 4. configure_streams 实现
static int hal3_configure_streams(const camera3_device_t *dev,
                                  camera3_stream_configuration_t *config) {
    ExampleCameraDevice *cam = (ExampleCameraDevice*)dev->priv;

    // 检查 Stream 组合是否支持
    for (uint32_t i = 0; i < config->num_streams; i++) {
        camera3_stream_t *s = config->streams[i];
        // 填写 HAL 侧参数
        s->usage = GRALLOC_USAGE_SW_WRITE_OFTEN |
                   GRALLOC_USAGE_HW_CAMERA_WRITE;
        s->max_buffers = 4;  // 告诉 Framework 最多缓存 4 帧
    }

    // 重新配置 ISP Pipeline
    cam->isp->reconfigure(config);
    return 0;
}

// 5. process_capture_request 实现（异步！）
static int hal3_process_capture_request(const camera3_device_t *dev,
                                         camera3_capture_request_t *request) {
    ExampleCameraDevice *cam = (ExampleCameraDevice*)dev->priv;

    // 解析 metadata（曝光/对焦/白平衡参数）
    camera_metadata_ro_entry entry;
    find_camera_metadata_ro_entry(request->settings,
                                  ANDROID_CONTROL_AE_TARGET_FPS_RANGE, &entry);

    // 把 Request 放入内部队列，立即返回
    cam->requestQueue.push(CopyRequest(request));

    // 后台线程异步处理
    // ProcessingThread 会从队列取出 Request，驱动 ISP，然后回调 processCaptureResult
    return 0;
}

8.3 HAL 内部 Processing Thread

真正的图像处理在独立线程中完成：

void ExampleCameraDevice::ProcessingThread() {
    while (running) {
        // 1. 取出待处理的 Request
        PendingRequest req = requestQueue.pop();

        // 2. 等待 Buffer acquire fence（Buffer 已准备好供 HAL 写入）
        for (auto &buf : req.outputBuffers) {
            if (buf.acquire_fence != -1) {
                sync_wait(buf.acquire_fence, FENCE_TIMEOUT_MS);
                close(buf.acquire_fence);
                buf.acquire_fence = -1;
            }
        }

        // 3. 驱动传感器曝光，获取原始图像
        RawImage raw = sensor->capture(req.settings);

        // 4. 上报 SHUTTER 时间戳（非常重要！）
        camera3_notify_msg_t shutter;
        shutter.type = CAMERA3_MSG_SHUTTER;
        shutter.message.shutter.frame_number = req.frameNumber;
        shutter.message.shutter.timestamp = raw.sensorTimestamp;
        callbacks->notify(callbacks, &shutter);

        // 5. ISP 处理：降噪、锐化、色彩映射
        for (auto &buf : req.outputBuffers) {
            void *ptr = lockBuffer(buf.buffer);
            isp->process(raw, buf.stream->format, ptr);
            unlockBuffer(buf.buffer, &buf.release_fence); // 设置 release fence
        }

        // 6. 构造 Result metadata（实际 3A 结果）
        camera_metadata_t *result_meta = buildResultMetadata(raw.stats);

        // 7. 回调 processCaptureResult
        camera3_capture_result_t result;
        result.frame_number = req.frameNumber;
        result.result = result_meta;
        result.output_buffers = req.outputBuffers.data();
        result.num_output_buffers = req.outputBuffers.size();
        result.partial_result = 1; // 只有一次返回，直接是最终结果

        callbacks->process_capture_result(callbacks, &result);

        free_camera_metadata(result_meta);
    }
}

---

九、实战：用 adb 诊断 HAL3 问题

遇到相机问题，第一步永远是看 HAL3 层的状态。

9.1 查看 HAL3 接口调用情况

# 查看 Camera3Device 当前状态（最有用的命令）
adb shell dumpsys media.camera

# 关键输出解读：
# "Active session" → 当前有 App 使用相机
# "In-flight requests" → 当前在 HAL 处理中的帧数（正常应该 < pipelineDepth）
# "Output streams" → 当前配置的 Stream 列表
# "Repeating request" → 当前的 Repeating Request 配置

# 实时抓取 HAL 层日志（需要 root 或开发者设备）
adb shell setprop log.tag.Camera3Device VERBOSE
adb logcat -s Camera3Device:V CameraHAL:V

9.2 典型问题案例

问题：预览帧率突然下降到 15fps

# 查看当前帧率
adb logcat -s Camera3Device | grep "Capture result"

# HAL3 层日志中搜索 Throttle 相关
adb logcat -s CameraHAL | grep "throttle\|pipeline\|backpressure"

# 根因通常是：
# 1. in-flight requests 积压（HAL 处理慢）→ pipelineDepth 不足或 ISP 过载
# 2. Buffer 不够用（Gralloc 分配失败）→ max_buffers 设置太小
# 3. Thermal 降频 → ISP 降低处理频率

问题：configureStreams 失败（ERROR_INVALID_OPERATION）

// 常见原因：
// 1. 请求的 Stream 组合超出 HAL 能力（如同时要求 4K + 12MP + 高速帧率）
// 解决：先查询 StreamConfigurationMap
StreamConfigurationMap map = characteristics.get(
    CameraCharacteristics.SCALER_STREAM_CONFIGURATION_MAP);

// 检查是否支持该 Size + Format 组合
Size[] sizes = map.getOutputSizes(ImageFormat.YUV_420_888);

// 2. Session 尚未完全关闭就重新 configure（常见于横竖屏切换）
// 解决：在 onClosed() 回调后再重新配置

9.3 使用 Perfetto 抓 Camera Pipeline 耗时

# 抓取 Camera HAL 的 trace（Android 10+）
adb shell perfetto \
  -c - --txt \
  -o /data/misc/perfetto-traces/camera.pftrace \
  <<EOF
buffers: { size_kb: 65536 }
data_sources: { config { name: "android.camera" } }
data_sources: { config { name: "linux.ftrace"
  ftrace_config { ftrace_events: "camera/*" }
} }
duration_ms: 10000
EOF

# 在 https://ui.perfetto.dev/ 分析
# 重点看：
# - configureStreams 耗时（正常 < 200ms，如果 > 500ms 说明 ISP 重配置很慢）
# - processCaptureRequest → processCaptureResult 间隔（即单帧处理时间）
# - Buffer 等待 fence 的时间（acquire fence 阻塞时间过长说明 GPU/ISP 竞争）

---

十、Android 15 新特性：Ultra HDR 与多摄同步

10.1 Ultra HDR 的 HAL 支持

Android 15 中，Ultra HDR 拍照需要 HAL3 同时输出两个流：

// Ultra HDR 需要同时配置 JPEG/R 格式的 Stream
OutputConfiguration ultraHdrOutput = new OutputConfiguration(
    new Size(4032, 3024), ImageReader.class
);
// JPEG_R 格式：在 JPEG 中内嵌 HDR gainmap
ImageReader ultraHdrReader = ImageReader.newInstance(
    4032, 3024, ImageFormat.JPEG_R, 2
);

HAL 内部需要在 processCaptureRequest 中同时：

1. 输出标准 SDR JPEG（向下兼容）
2. 输出 HDR gainmap 数据并合成为 JPEG/R

10.2 多摄同步的 HAL 实现

逻辑多摄（如广角+长焦同时运行）需要多个物理相机的 HAL 严格同步：

// 多摄同步的关键：SENSOR_SYNC_TYPE
// HAL 需要在 StaticMetadata 中声明同步类型
ANDROID_LOGICAL_MULTI_CAMERA_SENSOR_SYNC_TYPE =
    ANDROID_LOGICAL_MULTI_CAMERA_SENSOR_SYNC_TYPE_APPROXIMATE  // 近似同步
  | ANDROID_LOGICAL_MULTI_CAMERA_SENSOR_SYNC_TYPE_CALIBRATED   // 精确校准同步

// 物理摄像头的 Result 必须携带相同的 timestamp
// Camera3Device 会将物理摄像头 result 合并到逻辑摄像头 result

---

总结

Camera HAL3 是整个 Android 相机系统最核心的接口层，它用四个接口（configureStreams / processCaptureRequest / processCaptureResult / notify）定义了一套优雅的异步 Pipeline 协议。

本文核心要点：

1. HAL3 设计精髓：全异步 Pipeline，多流并发，metadata 驱动——三个原则解决了 HAL1 的所有痛点
2. Request/Result 机制：frame_number 一一对应，Partial Result 提前返回早期 metadata，Pipeline 深度控制吞吐与延迟的权衡
3. Stream 类型：OUTPUT（常用）/ INPUT（ZSL）/ BIDIRECTIONAL，格式选择直接影响 ISP 是否需要软件转换
4. Buffer 管理：BufferQueue + Gralloc + sync fence 三位一体，实现跨进程零拷贝和异步同步
5. Android 15 演进：HIDL → AIDL 迁移，Buffer Management API 让 HAL 主动申请 Buffer，更灵活高效
6. 调试技巧：dumpsys media.camera 看实时状态，Perfetto 分析 Pipeline 耗时，logcat Camera3Device 追踪 in-flight 请求

理解了 HAL3，再去看高通 CamX、MTK 的相机 HAL 实现，你会发现它们都是在这套框架上的具体落地。而那些曾经困扰你的"玄学行为"——比如为什么某款手机的对焦特别准、为什么有的设备在夜景下帧率更稳——都能在 HAL3 的实现细节中找到答案。

下一篇我们进入 MediaCodec 编解码基础——视频录制和播放的核心组件。

---

参考资料

• Android Camera HAL3 官方文档
• frameworks/av/services/camera/libcameraservice/device3/Camera3Device.cpp
