学习目标：深入理解 Node-Component 架构，掌握 Transform 变换、节点查找与层级关系

预计时间：2.5 小时

难度：⭐⭐☆☆☆

---

核心概念：一切皆节点

Cocos Creator 的世界观非常简单：游戏世界 = 节点树。

Scene（场景）
├── Canvas
│   ├── Background（背景图）
│   ├── Player（玩家）
│   │   ├── Body（身体精灵）
│   │   └── HealthBar（血量条）
│   └── UI
│       ├── ScoreLabel（分数文字）
│       └── PauseButton（暂停按钮）
└── GameManager（游戏管理器，通常无渲染组件）

每个节点（Node）本身不做任何事情，它只负责位置、旋转、缩放。真正的功能由**挂载在节点上的组件（Component）**来实现。

类比理解：

• 节点 = 演员（只知道站在哪里）
• 组件 = 演员的技能（会唱歌、会跳舞、会变形）

---

1. 节点（Node）详解

1.1 Transform 三要素

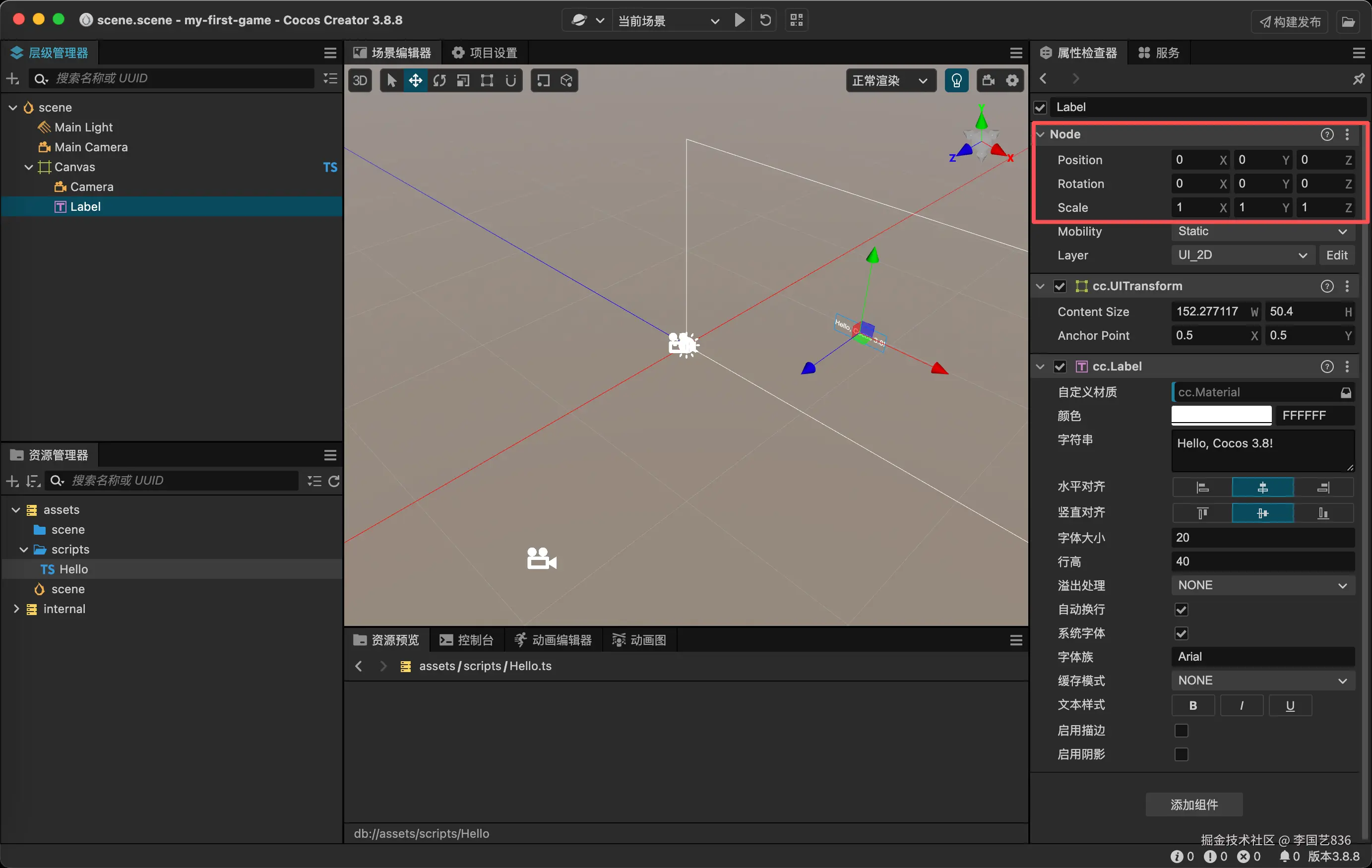

选中任意节点，在 Inspector 中可以看到 Transform 组件：

import { _decorator, Component, Vec3 } from 'cc';
const { ccclass } = _decorator;

@ccclass('TransformDemo')
export class TransformDemo extends Component {
    start() {
        // 获取位置
        const pos = this.node.position;
        console.log('当前位置:', pos.x, pos.y, pos.z);

        // 设置位置（注意：3.x 中 position 是只读属性，用 setPosition）
        this.node.setPosition(100, 200, 0);

        // 或者使用 Vec3
        this.node.setPosition(new Vec3(100, 200, 0));

        // 旋转（欧拉角，单位：度）
        this.node.setRotationFromEuler(0, 0, 45); // 绕Z轴旋转45度

        // 缩放
        this.node.setScale(2, 2, 1); // 宽高各放大2倍

        // 获取世界坐标（相对于场景原点，而非父节点）
        const worldPos = this.node.worldPosition;
        console.log('世界坐标:', worldPos);
    }
}

1.2 坐标系

Cocos 使用左手坐标系，屏幕中心为原点：

        Y+（上）
        ↑
        |
        |
        +--------→ X+（右）
       /
      /
    Z+（朝向屏幕外）

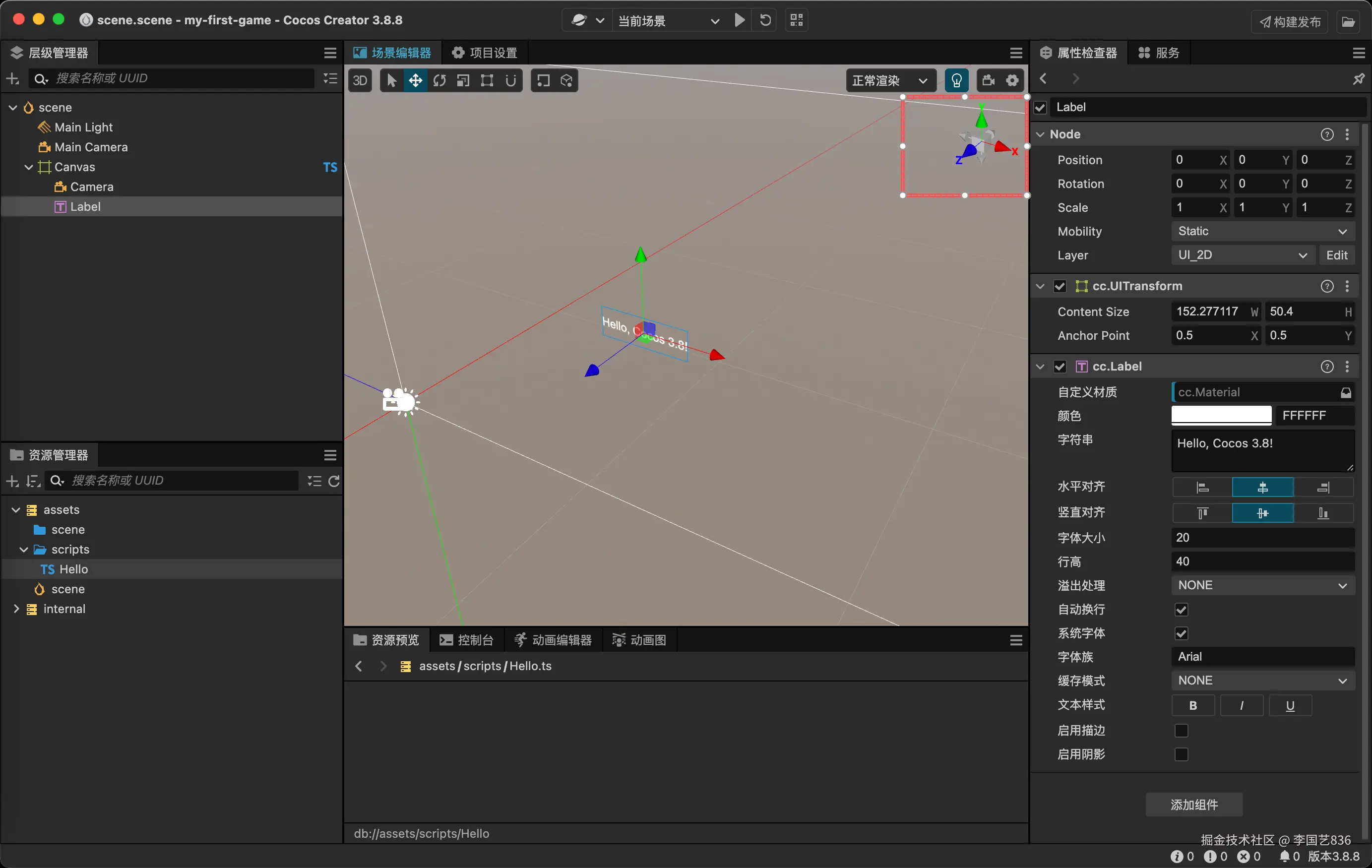

本地坐标 vs 世界坐标：

• 本地坐标（Local）：相对于父节点的坐标
• 世界坐标（World）：相对于场景原点的坐标

// 获取本地坐标
const localPos = this.node.position; // 相对父节点

// 获取世界坐标
const worldPos = this.node.worldPosition; // 相对场景原点

// 坐标系转换
import { Vec3 } from 'cc';
const worldVec = new Vec3();
// 本地坐标转世界坐标
this.node.parent!.getWorldPosition(worldVec);

---

2. 组件（Component）系统

2.1 组件的本质

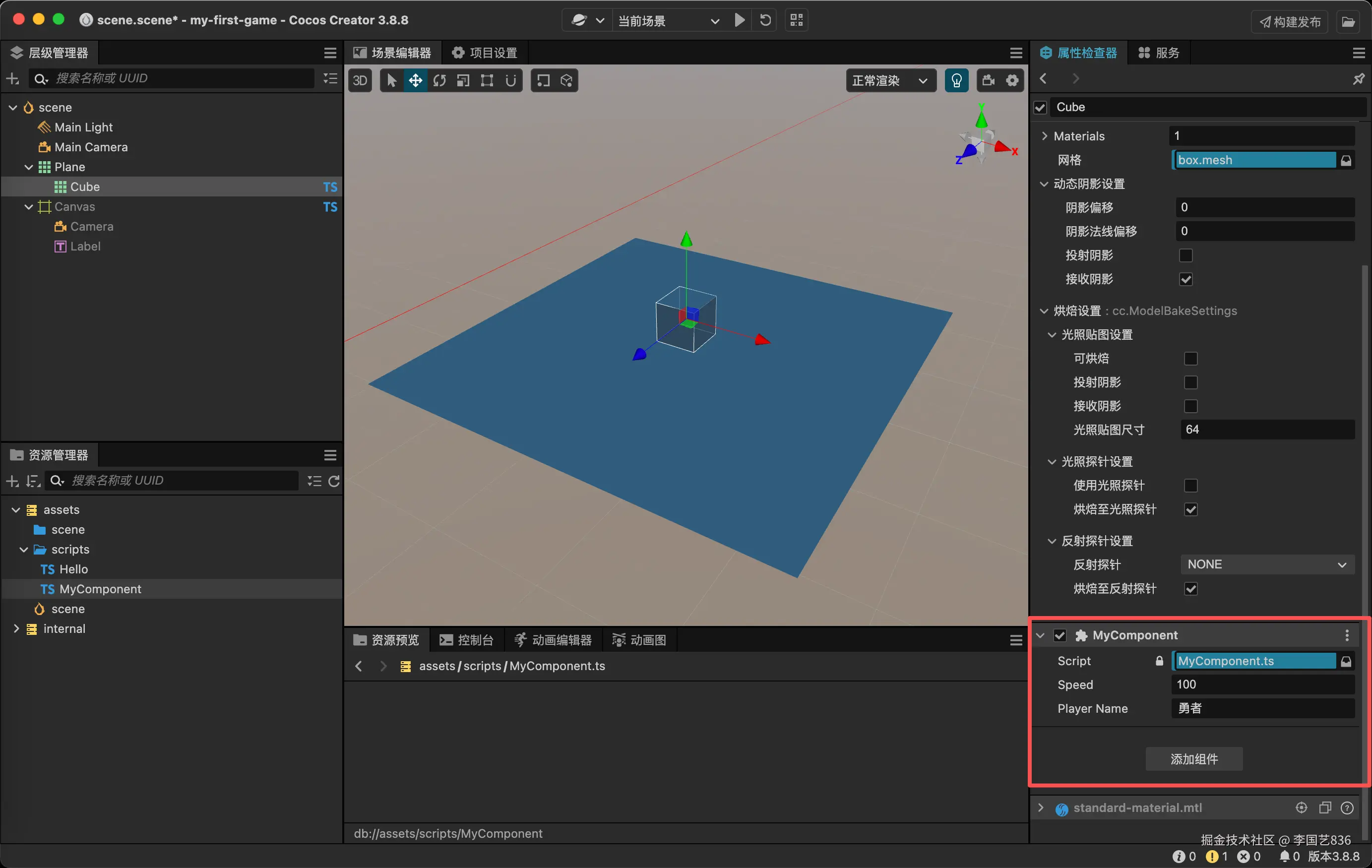

每个 @ccclass 装饰的 TypeScript 类就是一个组件。组件必须挂载到节点上才能运行。

import { _decorator, Component } from 'cc';
const { ccclass, property } = _decorator;

@ccclass('MyComponent')  // 注册组件名称（必须唯一）
export class MyComponent extends Component {
    // @property 让属性显示在 Inspector 面板中
    @property
    speed: number = 100;

    @property
    playerName: string = '勇者';
}

2.2 常用内置组件

组件	功能	导入方式
Sprite	显示图片（精灵）	import { Sprite } from 'cc'
Label	显示文字	import { Label } from 'cc'
Button	按钮交互	import { Button } from 'cc'
RigidBody2D	2D 物理刚体	import { RigidBody2D } from 'cc'
BoxCollider2D	2D 矩形碰撞体	import { BoxCollider2D } from 'cc'
Animation	动画播放	import { Animation } from 'cc'
AudioSource	音频播放	import { AudioSource } from 'cc'
Camera	摄像机	import { Camera } from 'cc'

2.3 在脚本中访问组件

import { _decorator, Component, Label, Sprite, SpriteFrame } from 'cc';
const { ccclass, property } = _decorator;

@ccclass('PlayerController')
export class PlayerController extends Component {
    // 方式1：在 Inspector 中拖拽赋值（推荐）
    @property(Label)
    nameLabel: Label = null!;

    @property(Sprite)
    bodySprite: Sprite = null!;

    start() {
        // 方式2：通过代码查找（运行时查找）
        const label = this.getComponent(Label);
        if (label) {
            label.string = '玩家1';
        }

        // 修改 Inspector 中绑定的 Label
        this.nameLabel.string = '英雄';
        this.nameLabel.color.fromHEX('#FF8800');
    }
}

---

3. 节点操作

3.1 查找节点

import { _decorator, Component, Node, find } from 'cc';
const { ccclass } = _decorator;

@ccclass('NodeFinder')
export class NodeFinder extends Component {
    start() {
        // 方式1：通过场景路径查找（全局查找，性能开销较大）
        const player = find('Canvas/Player');

        // 方式2：查找子节点
        const healthBar = this.node.getChildByName('HealthBar');

        // 方式3：通过路径查找子节点
        const body = this.node.getChildByPath('Player/Body');

        // 方式4：获取所有子节点
        const children = this.node.children;
        children.forEach(child => {
            console.log('子节点:', child.name);
        });

        // 注意：find() 效率较低，建议用 @property 绑定或在 start() 时缓存
        const cachedNode = find('Canvas/GameUI')!;
    }
}

3.2 节点的增删

import { _decorator, Component, Node, instantiate, Prefab } from 'cc';
const { ccclass, property } = _decorator;

@ccclass('NodeManager')
export class NodeManager extends Component {
    @property(Prefab)
    bulletPrefab: Prefab = null!;  // 预制体（后面章节详细讲）

    spawnBullet(x: number, y: number) {
        // 实例化预制体
        const bullet = instantiate(this.bulletPrefab);

        // 添加到当前节点的父节点下
        this.node.parent!.addChild(bullet);

        // 设置位置
        bullet.setPosition(x, y, 0);
    }

    destroyNode(node: Node) {
        // 销毁节点（从场景中移除并释放内存）
        node.destroy();
    }

    removeNodeFromParent(node: Node) {
        // 从父节点移除，但不销毁（可以重新添加）
        node.removeFromParent();
    }
}

3.3 节点激活/禁用

// 禁用节点（节点及子节点都不渲染、不执行脚本）
this.node.active = false;

// 激活节点
this.node.active = true;

// 禁用组件（组件不执行，但节点仍然存在）
this.enabled = false;

---

4. 父子关系与层级

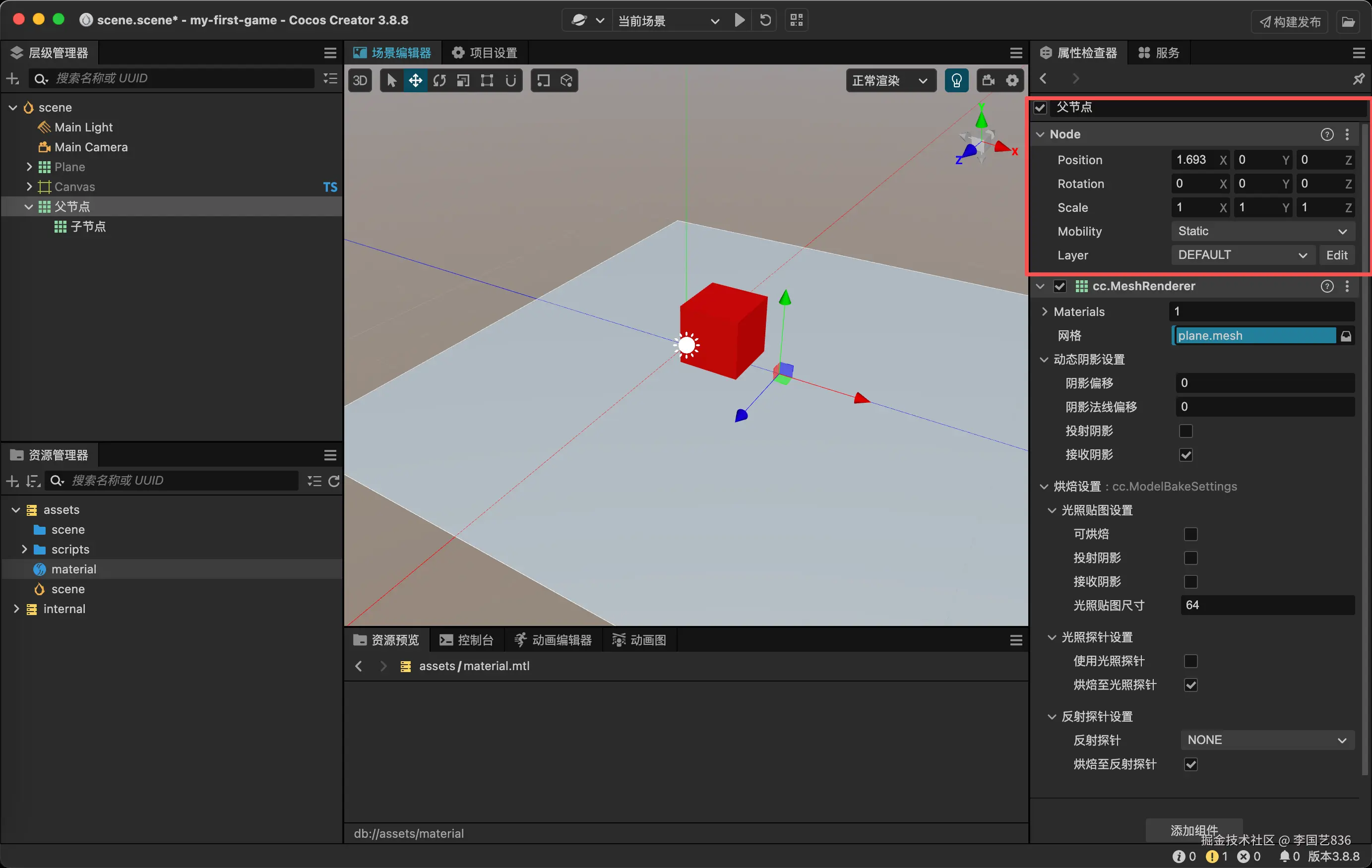

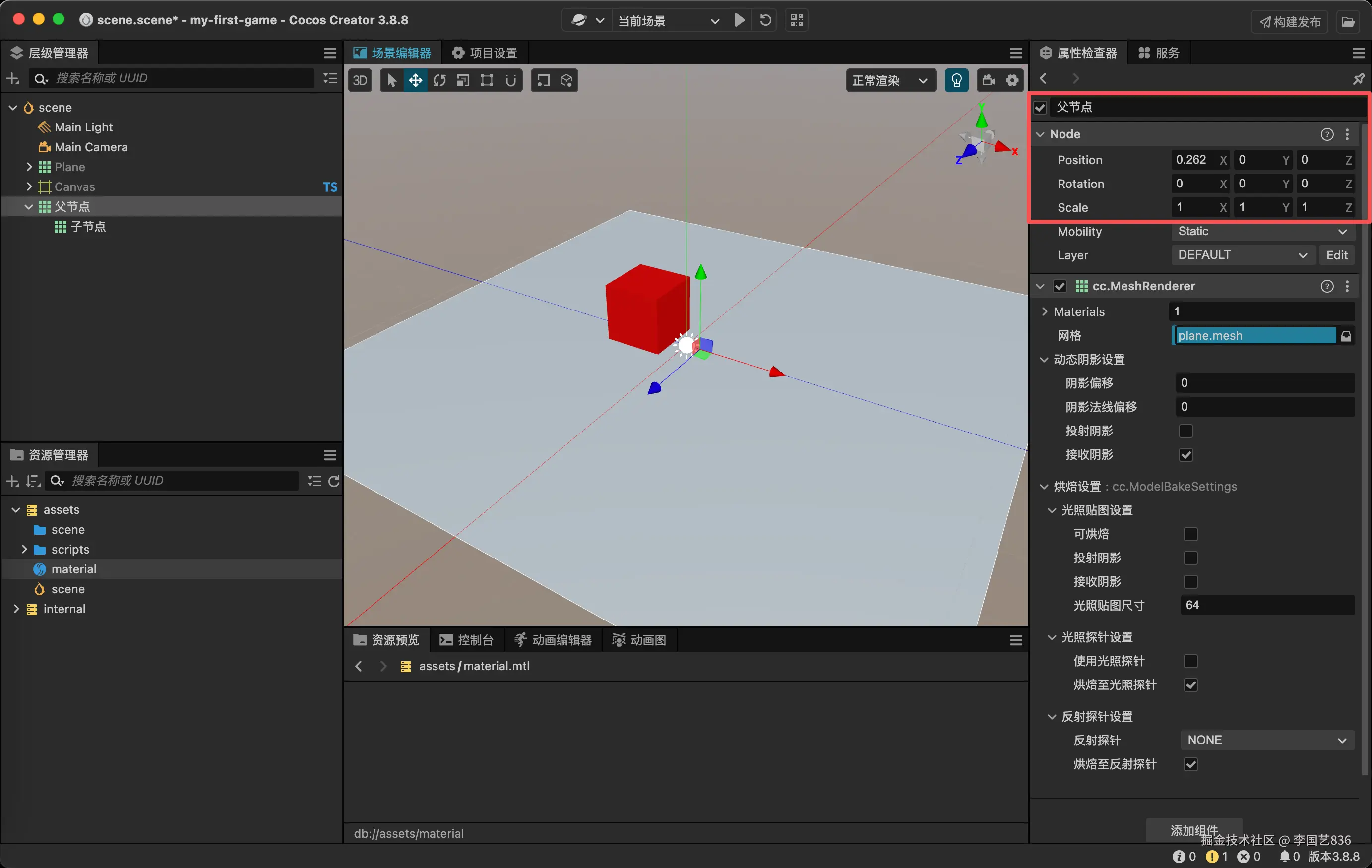

4.1 父子关系的影响

父节点的变换会影响子节点：

父节点 position: (100, 0)
  └── 子节点 position: (50, 0)
      └── 子节点实际世界位置: (150, 0)

父节点 scale: (2, 2)
  └── 子节点 scale: (1, 1)
      └── 子节点实际显示大小: 原始的 2 倍

import { _decorator, Component } from 'cc';
const { ccclass } = _decorator;

@ccclass('ParentDemo')
export class ParentDemo extends Component {
    start() {
        // 获取父节点
        const parent = this.node.parent;
        console.log('父节点名称:', parent?.name);

        // 改变父节点（重新挂载）
        const newParent = this.node.scene.getChildByName('Canvas')!;
        this.node.setParent(newParent);

        // setParent 的第二个参数 worldPositionStays：
        // true  = 保持世界位置不变（视觉位置不变，本地坐标变化）
        // false = 保持本地坐标不变（视觉位置会变）
        this.node.setParent(newParent, true);
    }
}

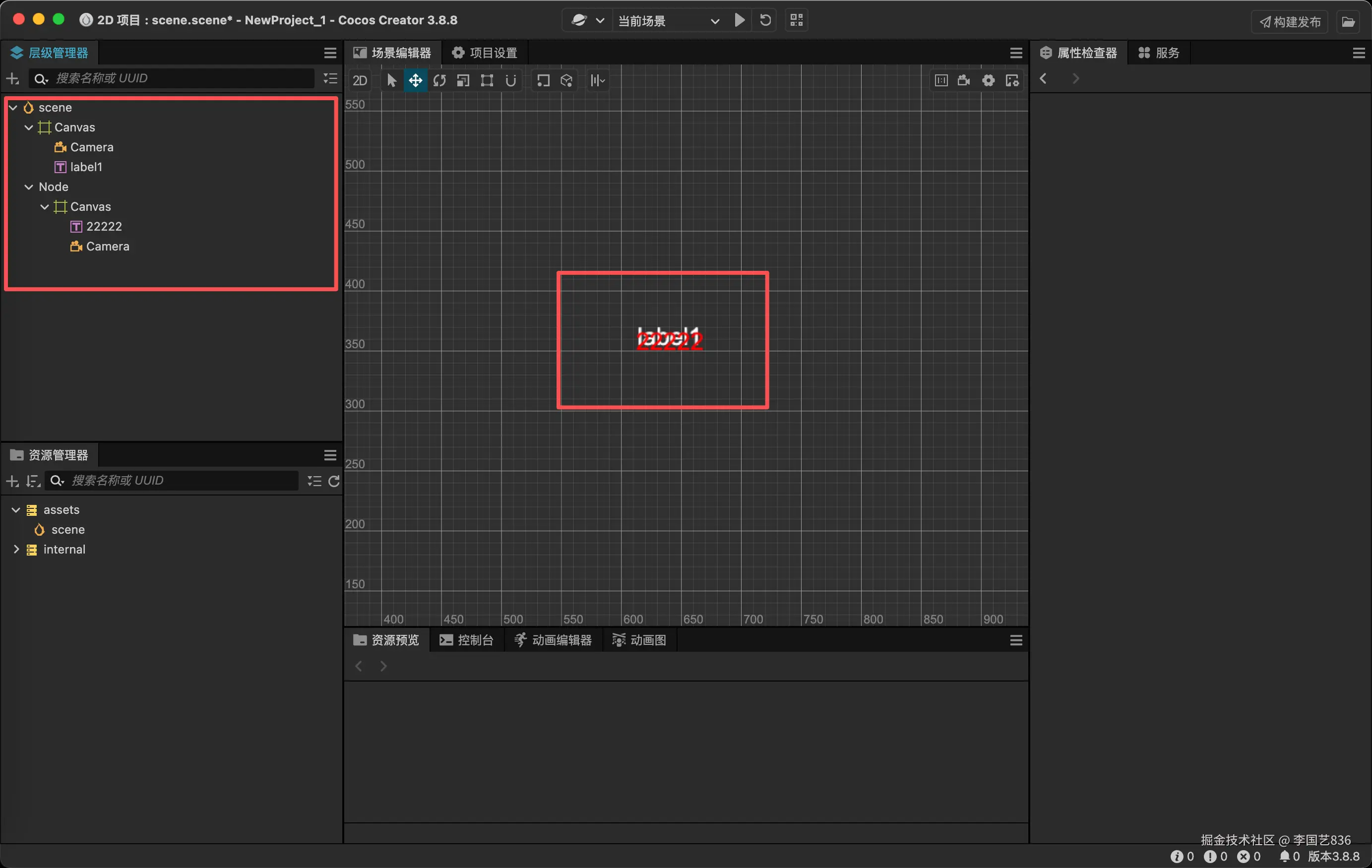

4.2 渲染层级（zIndex / Layer）

在 2D 场景中，节点的渲染顺序由以下因素决定：

1. 节点在层级管理器中的位置：下面的节点显示在上面
2. Layer（层）：可以控制哪些摄像机渲染哪些节点

// 修改节点层级顺序
this.node.setSiblingIndex(0);  // 移到同级第一位（最底层渲染）
this.node.setSiblingIndex(this.node.parent!.children.length - 1); // 移到最上层

---

5. 组件通信

在 Cocos 项目中，不同组件/脚本间的通信有几种常见方式：

5.1 直接引用（最简单）

import { _decorator, Component } from 'cc';
import { PlayerController } from './PlayerController';
const { ccclass, property } = _decorator;

@ccclass('GameManager')
export class GameManager extends Component {
    @property(PlayerController)
    player: PlayerController = null!;

    start() {
        // 直接调用另一个组件的方法
        this.player.takeDamage(10);
    }
}

5.2 事件系统（解耦合）

import { _decorator, Component, EventTarget } from 'cc';
const { ccclass } = _decorator;

// 全局事件总线（EventTarget 单例）
export const GameEvent = new EventTarget();

// 发送事件的脚本
@ccclass('EnemyController')
export class EnemyController extends Component {
    die() {
        // 发送事件，携带参数
        GameEvent.emit('enemy-die', { score: 100, position: this.node.position });
        this.node.destroy();
    }
}

// 监听事件的脚本
@ccclass('ScoreManager')
export class ScoreManager extends Component {
    start() {
        GameEvent.on('enemy-die', this.onEnemyDie, this);
    }

    onEnemyDie(data: { score: number }) {
        console.log('敌人死亡，得分:', data.score);
    }

    onDestroy() {
        // 重要：组件销毁时必须取消监听，防止内存泄漏！
        GameEvent.off('enemy-die', this.onEnemyDie, this);
    }
}

5.3 节点事件

import { _decorator, Component, Node, Input, input, EventTouch } from 'cc';
const { ccclass } = _decorator;

@ccclass('TouchHandler')
export class TouchHandler extends Component {
    start() {
        // 监听节点的触摸事件
        this.node.on(Node.EventType.TOUCH_START, this.onTouchStart, this);
        this.node.on(Node.EventType.TOUCH_MOVE, this.onTouchMove, this);
        this.node.on(Node.EventType.TOUCH_END, this.onTouchEnd, this);

        // 监听全局键盘输入
        input.on(Input.EventType.KEY_DOWN, this.onKeyDown, this);
    }

    onTouchStart(event: EventTouch) {
        const pos = event.getLocation(); // 屏幕坐标
        console.log('触摸位置:', pos.x, pos.y);
    }

    onTouchMove(event: EventTouch) {
        const delta = event.getDelta(); // 移动量
        this.node.setPosition(
            this.node.position.x + delta.x,
            this.node.position.y + delta.y,
            0
        );
    }

    onTouchEnd(event: EventTouch) {
        console.log('触摸结束');
    }

    onKeyDown(event: any) {
        console.log('按键:', event.keyCode);
    }

    onDestroy() {
        this.node.off(Node.EventType.TOUCH_START, this.onTouchStart, this);
        this.node.off(Node.EventType.TOUCH_MOVE, this.onTouchMove, this);
        this.node.off(Node.EventType.TOUCH_END, this.onTouchEnd, this);
        input.off(Input.EventType.KEY_DOWN, this.onKeyDown, this);
    }
}

---

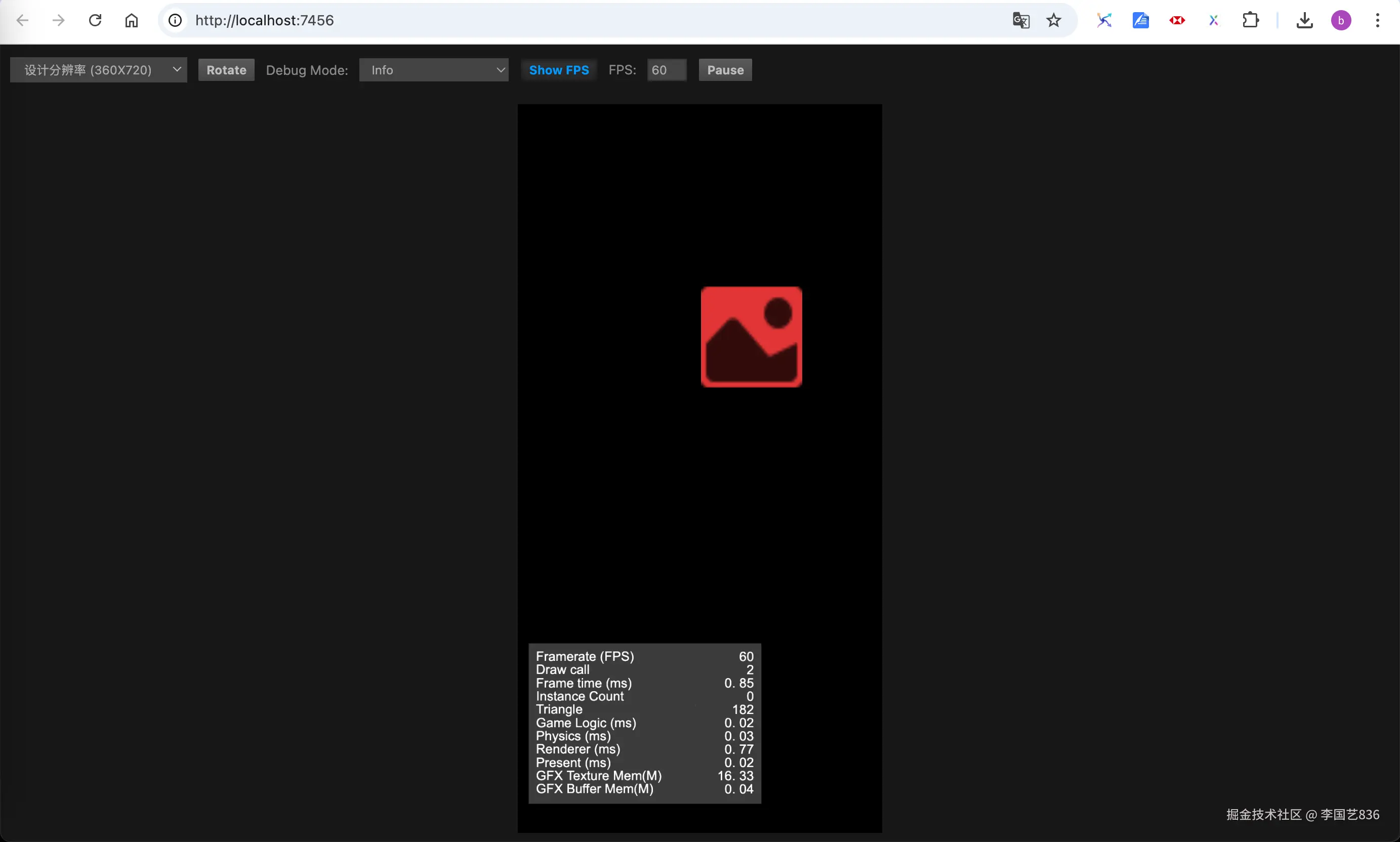

6. 实战练习：拖动方块

让我们做一个完整的小练习：创建一个可以拖动的方块。

步骤

1. 创建场景：Canvas → Sprite（命名为 DragBox）
2. 给 DragBox 节点的 Sprite 组件设置颜色（Content Size: 100x100）
3. 创建脚本 DragBox.ts：

import { _decorator, Component, Node, EventTouch, UITransform, Vec3 } from 'cc';
const { ccclass } = _decorator;

@ccclass('DragBox')
export class DragBox extends Component {
    private _isDragging: boolean = false;
    private _startOffset: Vec3 = new Vec3();

    start() {
        this.node.on(Node.EventType.TOUCH_START, this.onTouchStart, this);
        this.node.on(Node.EventType.TOUCH_MOVE, this.onTouchMove, this);
        this.node.on(Node.EventType.TOUCH_END, this.onTouchEnd, this);
    }

    onTouchStart(event: EventTouch) {
        this._isDragging = true;
        // 记录触摸点与节点中心的偏移（世界坐标）
        const touchWorldPos = event.getUILocation();
        this._startOffset.set(
            this.node.worldPosition.x - touchWorldPos.x,
            this.node.worldPosition.y - touchWorldPos.y,
            0
        );
        event.propagationStopped = true; // 阻止事件向上传递
    }

    onTouchMove(event: EventTouch) {
        if (!this._isDragging) return;
        const touchWorldPos = event.getUILocation();
        this.node.setWorldPosition(
            touchWorldPos.x + this._startOffset.x,
            touchWorldPos.y + this._startOffset.y,
            0
        );
    }

    onTouchEnd(event: EventTouch) {
        this._isDragging = false;
    }

    onDestroy() {
        this.node.off(Node.EventType.TOUCH_START, this.onTouchStart, this);
        this.node.off(Node.EventType.TOUCH_MOVE, this.onTouchMove, this);
        this.node.off(Node.EventType.TOUCH_END, this.onTouchEnd, this);
    }
}

---

7. 今日总结

今天我们掌握了：

• ✅ Cocos 节点树（Scene Tree）的核心概念
• ✅ Transform：Position、Rotation、Scale 的本地坐标 vs 世界坐标
• ✅ 组件（Component）系统与 @property 属性绑定
• ✅ 节点查找、增删、激活/禁用
• ✅ 三种组件通信方式：直接引用、事件总线、节点事件

---

⚠️ 常见坑

1. position 只读：Cocos 3.x 中 node.position 返回只读 Vec3，必须用 node.setPosition() 修改
2. 忘记 off 事件：组件销毁时必须取消事件监听，否则会引起内存泄漏
3. find() 性能问题：find() 会遍历整个场景树，应在 start() 中缓存，不要在 update() 中使用

---

下一篇预告

Day 03：TypeScript 写游戏脚本 —— 从 Hello World 到生命周期全掌握

---
