家好，我是锋哥。最近连载更新《Matplotlib3 Python 数据可视化》技术专题。


本课程讲解利用python进行数据可视化 科研绘图-Matplotlib，学习Matplotlib图形参数基本设置，绘图参数及主要函数，以及Matplotlib基础绘图，和Matplotlib高级绘图。同时也配套视频教程 《2026版 Matplotlib3 Python 数据可视化 视频教程》

Matplotlib3简介

Matplotlib 是 Python 最流行的数据可视化库之一，广泛应用于科学计算、数据分析、科研绘图、机器学习等领域。

官方主页：matplotlib.org/ 最新版本：3.10

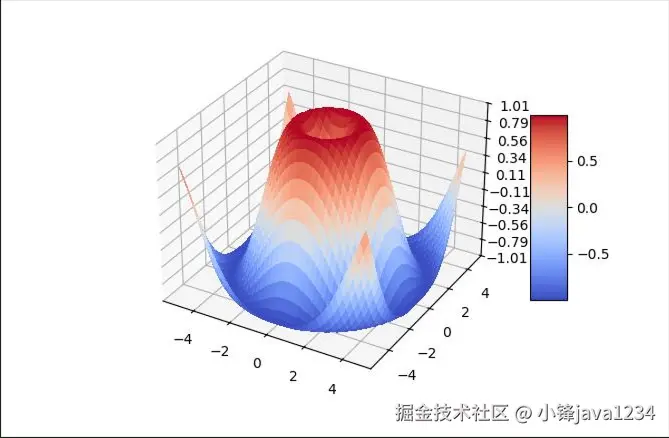

Matplotlib 是 Python 编程语言的 2D 绘图库，由 John Hunter 于 2003 年创建，遵循 PSF 许可证开源协议 [2]。它支持生成出版级质量的静态、动态及交互式图表，覆盖折线图、散点图、柱状图等常见类型，并具备跨平台交互环境与多种硬拷贝格式输出能力。其核心功能通过简洁的代码调用实现，提供坐标轴定制、网格线调整、图例设置等基础绘图配置，且支持通过配置文件或动态修改参数。

我们学习的话，主要通过官方用户指南：matplotlib.org/stable/user…

以及官方demo：matplotlib.org/stable/gall…

安装Matplotlib3库

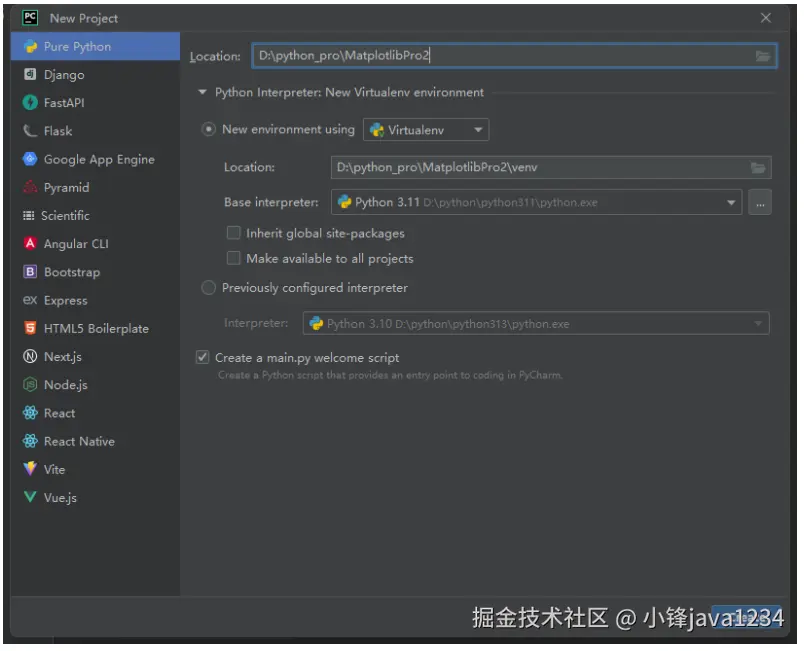

首先我们新建一个纯净Python项目，选虚拟环境。Python版本3.11。


新建完项目，在终端Terminal里执行 matplotlib 安装命令，使用清华镜像安装，速度块。

pip install matplotlib -i https://pypi.tuna.tsinghua.edu.cn/simple

我们在安装一个jupyter，主要方便学习的时候，可视化图表显示。

pip install jupyter -i https://pypi.tuna.tsinghua.edu.cn/simple

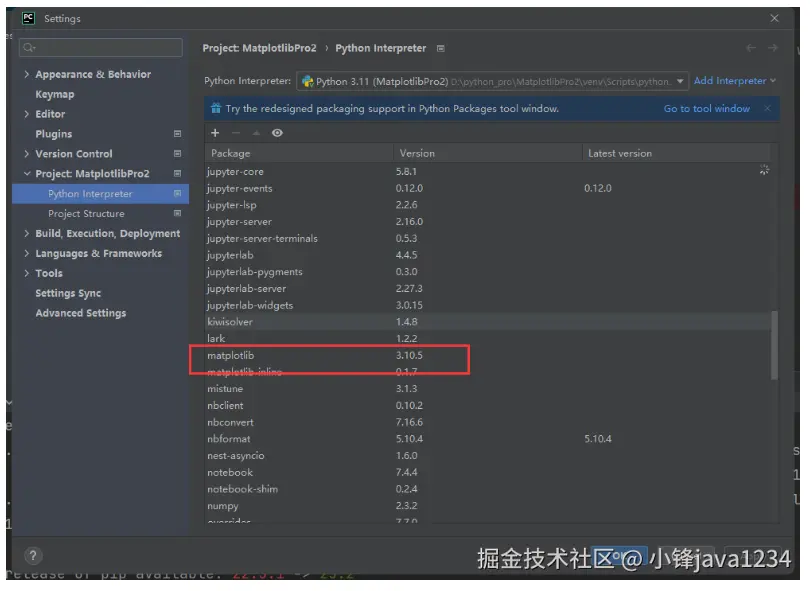

这样我们把matplotlib库安装好了。


编写Matplotlib3 HelloWord项目

我们主要通过matplotlib的pyplot绘图工具来实现绘图。

我们先生成x,y轴随机数，然后调用plot方法，最后保存为图片。

import numpy as np
from matplotlib import pyplot as plt
​
# 随机生成数据
x = np.arange(2, 20, 1)
y = (x - 1) ** 3 + 1
​
# 绘图
plt.plot(x, y)
​
# 保存为图片
plt.savefig('test.png')

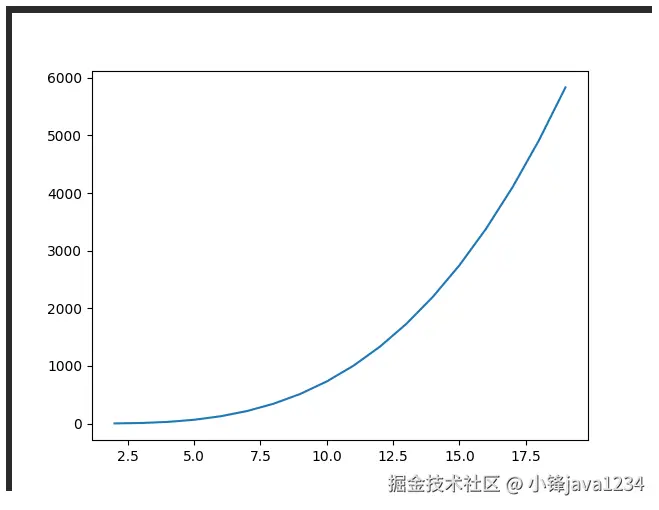

运行程序，则生成test.png图片，我们打开，一个最简单的二维图表生成了。


但是这里有个麻烦的地方，每次学习都要图片，再打开查看效果，比较麻烦。有没有直观的方式呢？

当然有，我们使用jupyter。

我们新建一个file文件，名字是helloWorld.ipynb

然后再贴下代码，最后的savefig()方法改成show()方法

import numpy as np
from matplotlib import pyplot as plt
​
# 随机生成数据
x = np.arange(2, 20, 1)
y = (x - 1) ** 3 + 1
​
# 绘图
plt.plot(x, y)
​
# 显示图片
plt.show()

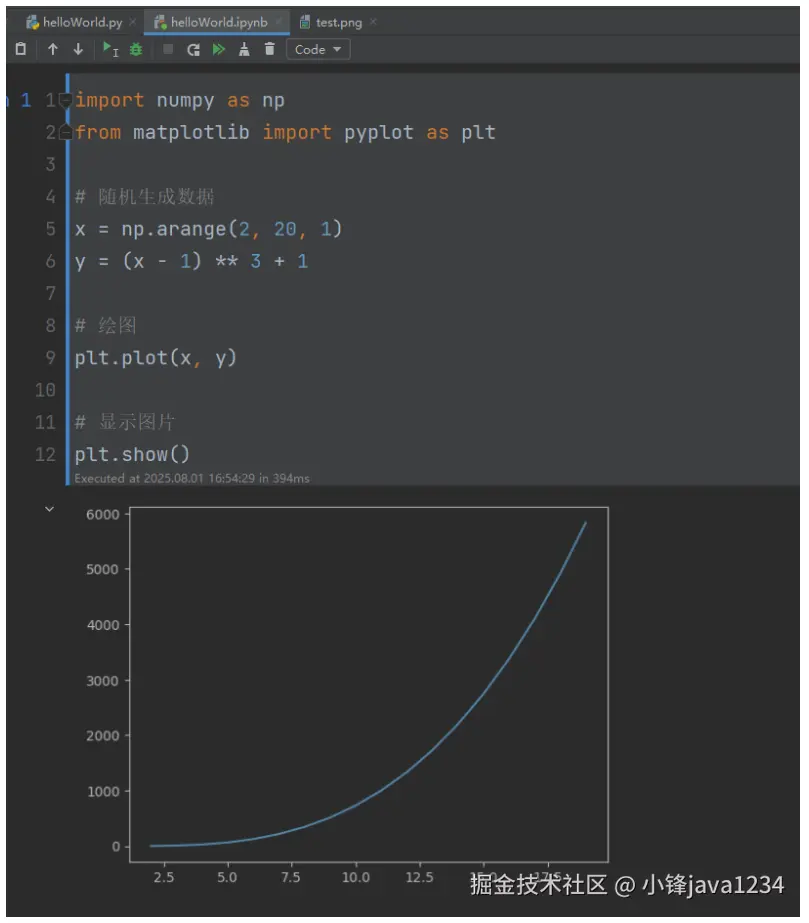

运行下，直接显示报表图形了。非常直观，非常Nice，很适合我们学习用。


Matplotlib3 图形的组成部分

以下是 Matplotlib 图形的组成部分。


Matplotlib 图形的组成部分可以类比为一幅画布上的绘画元素，主要分为以下几个核心组件：

  1. 图形 (Figure)

  • 作用：最高层容器，相当于画布或画框。

  • 特点：

    • 可包含多个子图（Axes）
    • 控制全局属性：尺寸、分辨率、背景色等
  1. 子图 (Axes)

  • 作用：数据绘制的区域（核心绘图区），每个子图包含完整的坐标轴、标签等。

  • 特点：

    • 一个 Figure 可包含多个 Axes（如子图网格）
    • 实际绘图操作在此对象上进行
  1. 坐标轴 (Axis)

  • 作用：定义数据范围并生成刻度（Ticks）和刻度标签。

  • 组成：

    • x 轴 (XAxis) 和 y 轴 (YAxis)
    • 刻度线 (Ticks)：坐标轴上的标记点
    • 刻度标签 (Tick Labels)：刻度对应的数值/文本
  1. 绘图元素 (Artists)

  • 作用：所有可见对象的基类（甚至 Figure、Axes和Axis对象），包括：

    • 数据标记 (Markers)：数据点的形状（如 o, s, ^）
    • 线条 (Lines)：连接数据点的样式（如 -, --, :）
    • 文本 (Text)：标题、标签等文字
    • 图例 (Legend)：说明不同数据系列的含义
    • 网格 (Grid)：辅助参考线
    • 注释 (Annotations)：箭头和文字说明
  1. 其他关键组件
  • 标题 (Title) ：
  • 轴标签 (Axis Labels) ：
  • 颜色条 (Colorbar) ：用于解释颜色映射（常见于热力图、等高线图）
