谐波是电力系统运行中的关键监测指标，直接影响供电质量、设备寿命与用电安全。虚拟仪器技术以软件为核心，结合通用硬件与 PC 平台，可快速构建灵活、可扩展、低成本的测量系统。本文基于 LabVIEW 图形化开发环境，搭配数据采集硬件，设计一套完整的电力谐波测量方案，实现电压、电流信号采集、FFT 分析、谐波分量计算、总谐波畸变率统计与可视化输出，满足现场测试与实验室仿真需求。
硬件架构
系统硬件遵循信号调理 — 数据采集 — 计算机处理的典型架构，兼顾兼容性与经济性。
- 信号转换单元
通过电压、电流互感器将电网高压、大电流信号转换为 ±5V 标准电平，适配采集卡输入范围，保障测量安全与线性度。
- 前置滤波单元
采用低通滤波电路，滤除高频噪声与干扰，避免信号混叠，提升后续 FFT 分析精度。
- 数据采集单元
选用兼容 ISA/PCI 总线的多功能模入接口卡，支持多通道同步采集、双极性输入与查询式 A/D 转换，适配 Windows、LabVIEW 等运行环境，安装简便，可用于台式机与便携设备。
- 计算机平台
以通用 PC 为处理核心，承载 LabVIEW 软件运行、数据运算、结果存储与界面显示，充分利用通用计算资源，降低专用仪器成本。
硬件整体架构开放，可根据采样率、通道数、精度要求灵活更换采集卡，不影响上层软件逻辑，具备良好扩展性。
驱动设计
采集卡驱动采用 C 语言开发，以中断方式实现稳定定时采集，保证时序精度。
- 系统定时中断复用
基于 PC 系统 1CH 软中断实现定时触发，改写中断服务程序，完成 A/D 启动、数据读取与预处理，不占用额外硬件资源。
- 8253 定时器配置
通过修改定时器计数初值，精准设置采样频率。以 6000Hz 采样率为例，通过端口操作写入对应计数值，实现微秒级定时控制。
- 中断向量管理
程序启动时保存原中断向量，退出时恢复系统默认配置，保证操作系统稳定性，避免驱动残留影响其他设备运行。
驱动层与 LabVIEW 通过数据接口无缝对接，上层无需关注硬件操作细节，专注于分析算法与界面实现。
软件实现
软件以 LabVIEW 为核心开发环境，采用模块化设计，分为数据采集、信号分析、结果显示三大模块，图形化编程降低开发门槛，迭代效率高。
采集控制
调用驱动接口获取实时采样数据，支持采样率、通道数、触发方式配置，提供连续采集与单次采集模式，可实时查看时域波形，直观判断信号质量。
谐波分析
以 FFT 为核心算法，依托 LabVIEW 内置信号处理函数库实现高效运算。
- 自功率谱计算
使用 Auto Power Spectrum.vi 对时域信号做 FFT 变换，得到信号频谱分布。
- 谐波分量提取
通过 Harmonic Analyzer.vi 自动识别基波与各次谐波，输出频率、幅值、相位信息，支持自定义谐波分析次数。
- 畸变率计算
按照标准公式计算电压、电流总谐波畸变率，公式如下：
THD=√(Σ(各次谐波有效值)²)/ 基波有效值 ×100%
LabVIEW 内置函数封装了复杂运算逻辑，直接调用即可得到稳定可靠结果，无需手动编写 FFT 与数值计算代码。
界面显示

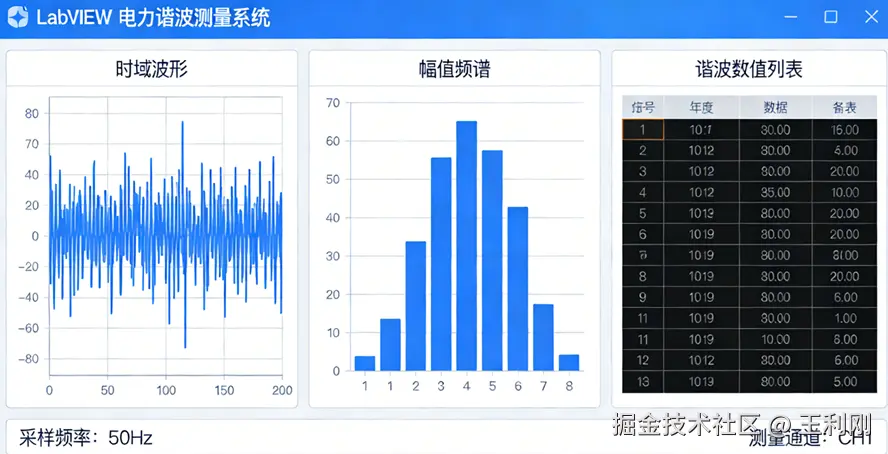

采用 LabVIEW 前面板构建人机交互界面，包含时域波形、幅值频谱、谐波数值列表、总畸变率显示区。支持谐波次数旋钮调节，可快速查看基波至指定次谐波的详细数据，界面直观、操作便捷，满足工程现场快速判读需求。
仿真验证
以 50Hz 对称方波为测试信号，模拟电网畸变波形，对系统进行验证。
- 理论特性
对称方波仅含基波与奇次谐波，偶次谐波幅值为零，总谐波畸变率固定，适合作为标准测试信号。
- 测试配置
采样率设为 6000Hz，采集卡双极性输入，基地址按硬件规范配置，运行 LabVIEW 程序开始分析。
- 结果对比
实测频谱中偶次谐波幅值接近零，奇次谐波幅值分布与理论一致，总谐波畸变率计算值与理论值吻合，验证系统测量准确、算法可靠。
仿真测试无需接入真实电网，可在实验室完成功能验证与算法调试，降低测试风险与成本。
系统优势
- 开发周期短
LabVIEW 图形化编程拖拽式搭建程序，无需大量代码编写，快速完成原型开发与功能迭代。
- 硬件成本低
依托通用 PC 与兼容采集卡，替代专用谐波分析仪，整体成本大幅下降。
- 功能可扩展
在现有框架下可新增谐波趋势记录、数据报表生成、超限报警、远程传输等功能，适配不同场景需求。
- 兼容性强
支持多种总线采集卡与主流操作系统，可在现场便携机、实验室台式机上稳定运行。
- 维护便捷
软件功能更新只需修改 LabVIEW 程序，无需更换硬件，后期维护成本低。
工程应用
本系统可直接用于电力系统现场测试、新能源并网谐波监测、工业设备用电分析、实验室教学实验等场景。可长期在线监测谐波变化趋势，为谐波治理、滤波器设计、电能质量评估提供数据支撑。相比传统仪器，更适合多场景、小批量、定制化测量需求，是电能质量监测领域的实用方案。
