补总线

一、分类

1. 按数据传输方式分

类型	定义	例子
并行总线	多根数据线同时传输（8位、16位、32位）	内存DDR、老式打印机接口
串行总线	单根/少数几根线，逐位传输	UART、I2C、SPI、USB、PCIe

2. 按使用场景分

层级	位置	典型总线	速度
片内总线	CPU芯片内部	AHB、APB、AXI	几百MHz~几GHz
片外总线	芯片与外部设备之间	I2C、SPI、UART、USB	几Kbps~几Gbps

二、AHB/APB 与 I2C 的关系

完全不是一回事，但有关联

┌─────────────────────────────────────┐
│           CPU 芯片内部              │
│  ┌─────────┐    ┌─────────┐        │
│  │  CPU核  │◄──►│  内存   │  ← AHB总线（高速，并行）
│  └────┬────┘    └─────────┘        │
│       │                             │
│       ▼ AHB桥接                     │
│  ┌─────────┐    ┌─────────┐        │
│  │  外设1  │    │  外设2  │  ← APB总线（低速，并行）
│  │ (定时器)│    │ (GPIO)  │        │
│  └────┬────┘    └────┬────┘        │
│       │              │              │
│       ▼              ▼              │
│   I2C控制器 ──► SDA/SCL引脚 ────────┼──► 到芯片外部
│   (在APB上)                       │
└─────────────────────────────────────┘
              │
              ▼
        外部I2C设备（RTC、EEPROM、传感器等）

总线	位置	性质	速度
AHB	片内	并行、高速	100MHz+
APB	片内	并行、低速	几十MHz
I2C	片外	串行、极低速	100KHz~3.4MHz

关键理解：

AHB/APB是芯片内部的并行总线，连接CPU和各种外设控制器
I2C控制器挂在APB总线上，CPU通过APB总线配置I2C控制器
I2C控制器再通过两根线（SDA/SCL） 与外部世界通信

三、串行总线家族（I2C的地位）

总线	线数	方向	特点	典型应用
UART	2（TX/RX）	全双工	点对点，异步	调试串口、GPS模块
I2C	2（SDA/SCL）	半双工	多主多从，地址寻址	RTC、EEPROM、传感器
SPI	4（MOSI/MISO/SCK/CS）	全双工	一主多从，片选控制	Flash、显示屏、SD卡
CAN	2	半双工	工业级，抗干扰强	汽车电子
USB	2（D+/D-）	半双工	热插拔，拓扑复杂	通用外设
PCIe	4（差分对）	全双工	高速串行，现代PC	显卡、SSD

I2C的独特优势：仅需2根线，支持128个设备，硬件最简单。

第十二章 I2C接口

I2C（Inter-Integrated Circuit，又称 IIC）总线是一种由 PHILIPS 公司开发的串行总线，用于连接微控制器及其外围设备。

零、总线分类：串行 vs 并行，片内 vs 片外

0.1. 按数据传输方式分

类型	定义	例子
并行总线	多根数据线同时传输（8位、16位、32位）	内存DDR、老式打印机接口
串行总线	单根/少数几根线，逐位传输	UART、I2C、SPI、USB、PCIe

0.2. 按使用场景分

层级	位置	典型总线	速度
片内总线	CPU芯片内部	AHB、APB、AXI	几百MHz~几GHz
片外总线	芯片与外部设备之间	I2C、SPI、UART、USB	几Kbps~几Gbps

关键理解：

AHB/APB是芯片内部的并行总线，连接CPU和各种外设控制器
I2C控制器挂在APB总线上，CPU通过APB总线配置I2C控制器
I2C控制器再通过两根线（SDA/SCL） 与外部世界通信

0.3、串行总线家族（I2C的地位）

总线	线数	方向	特点	典型应用
UART	2（TX/RX）	全双工	点对点，异步	调试串口、GPS模块
I2C	2（SDA/SCL）	半双工	多主多从，地址寻址	RTC、EEPROM、传感器
SPI	4（MOSI/MISO/SCK/CS）	全双工	一主多从，片选控制	Flash、显示屏、SD卡
CAN	2	半双工	工业级，抗干扰强	汽车电子
USB	2（D+/D-）	半双工	热插拔，拓扑复杂	通用外设
PCIe	4（差分对）	全双工	高速串行，现代PC	显卡、SSD

一、物理层：极简的两根线

I²C 最伟大的地方在于它只用两根线就能连接多达 127 个设备，特点如下：

SCL (Serial Clock)： 串行时钟线。由“主人”（Master，通常是 CPU）控制，决定说话的节奏。
SDA (Serial Data)： 双向串行数据线。所有信息（地址、数据、应答）都在这根线上跑。
每个连接到总线的器件都可以使用软件根据它的惟一的地址来识别。

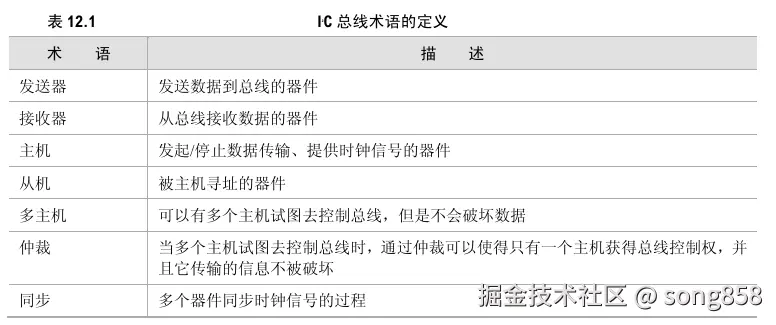

IIC的一个优点是它支持多主控(multimastering) ，其中任何一个能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。
支持不同速率的通讯速度，标准速度(最高速度100kHZ),快速（最高400kHZ）

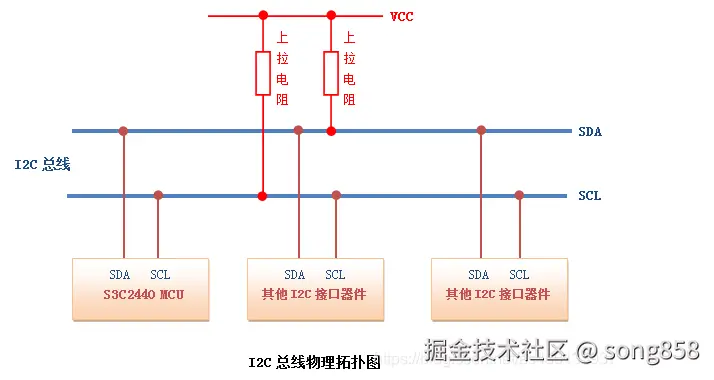

SCL和SDA都需要接上拉电阻 (大小由速度和容性负载决定一般在3.3K-10K之间) 保证数据的稳定性，减少干扰，上拉电阻只接在总线上。
为了避免总线信号的混乱，**要求各设备连接到总线的输出端时必须是 开漏输出

二、协议层：严格的“点名制” （I2C 总线的信号类型）

I2C 总线在传送数据过程中共有3种类型信号：开始信号、结束信号和响应信号。

（1）开始信号（S）：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。
（2）结束信号（P）：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。
（3）响应信号（ACK）：接收器在接收到8位数据后，在第9个时钟周期，拉低SDA 电平。

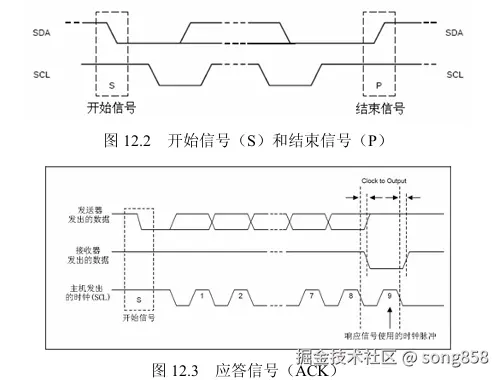

它们的波形如图12.2、12.3所示。

数据位传输规则

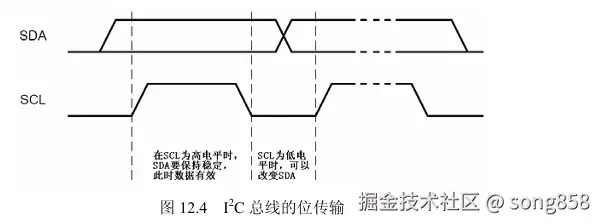

SDA上传输的数据必须在SCL为高电平期间保持稳定， SDA上的数据只能在SCL为低电平期间变化，如图12.4所示。

1. 主机写从机（最常见）

主机: [S] + [从机地址+写位0] + [ACK] + [寄存器地址] + [ACK] + [数据1] + [ACK] + ... + [数据N] + [ACK] + [P]
                ↓                        ↓                    ↓
            寻址从机                指定操作寄存器         写入数据

示例：向地址0x50的EEPROM写数据到寄存器0x10
[S] [0xA0] [ACK] [0x10] [ACK] [0x55] [ACK] [0xAA] [ACK] [P]
     ↑写位

 7位地址 vs 8位传输字节
步骤1: 7位地址（二进制）
0x50 = 101 0000

步骤2: 左移1位（给R/W位腾出位置）
  101 0000  ← 原始7位地址
↓ 左移1位
 1010 0000  ← 现在bit0空出来了！

步骤3: 加上R/W位
写操作（R/W=0）: 1010 0000 = 0xA0
读操作（R/W=1）: 1010 0001 = 0xA1
R/W位：
• 0 = 写操作（主机→从机）
• 1 = 读操作（主机←从机）

2. 主机读从机（两步法）

步骤1: 写寄存器地址（定位读位置）
主机: [S] + [从机地址+写位0] + [ACK] + [寄存器地址] + [ACK] + [Sr]  ← 重复起始

步骤2: 读数据
主机: [从机地址+读位1] + [ACK] + [数据1] + [ACK] + ... + [数据N] + [NACK] + [P]
                              ↑主机收数据                         ↑最后一个发NACK

示例：从0x50的寄存器0x10读2字节
[S][0xA0][ACK][0x10][ACK][Sr][0xA1][ACK][D1][ACK][D2][NACK][P]
    写位↑                     读位↑

3. 关键细节

细节	说明	易错点
地址左移1位	7位地址 + R/W位 = 8位传输字节	0x50地址，写=0xA0，读=0xA1
重复起始(Sr)	读写切换时不用发P，直接发Sr	漏发Sr会导致总线释放，从机丢失状态
ACK时机	主机发数据→从机ACK；从机发数据→主机ACK	最后一个字节主机必须发NACK
时钟延展	从机可拉低SCL暂停传输（忙时）	主机必须支持等待，不能超时硬退出

三、开漏——实现"线与"逻辑：多设备共享总线不短路，支持仲裁和时钟同步

为什么I2C所有设备都必须用开漏？

原因1：实现"线与"——多设备共享同一根线

假设SDA总线上接了3个设备（主控+2个从机），都想控制SDA：

        VCC (3.3V)
          │
         [Rp]
          │
         SDA总线 ───┬────────┬────────┐
                   │        │        │
              ┌────┴────┐ ┌─┴─────┐ ┌─┴─────┐
              │ 主控    │ │ 设备1 │ │ 设备2 │
              │ SDA驱动 │ │SDA驱动│ │SDA驱动│
              │ [开漏]  │ │[开漏] │ │[开漏] │
              └────┬────┘ └───┬───┘ └───┬───┘
                   │          │         │
                  GND        GND       GND

场景：主控想发1，设备1想发0，设备2想发1

主控：  关闭NMOS（不拉低）─────┐
                             ├──► SDA被设备1拉低到0V
设备1： 导通NMOS（拉低）◄─────┘
设备2： 关闭NMOS（不拉低）─────┘

结果：SDA = 0（低电平）

这就是"线与"：任一个设备拉低，总线就是低
所有设备都释放（不拉低），上拉电阻才把总线拉到高

如果用推挽会怎样？

主控（推挽）想发1：内部PMOS导通，SDA接到VCC
设备1（推挽）想发0：内部NMOS导通，SDA接到GND

        VCC ◄───┐
              [PMOS导通]
                │
               SDA ──── 短路！
                │
              [NMOS导通]
        GND ◄───┘

结果：VCC通过PMOS和NMOS直接短路到GND，大电流烧毁芯片！

原因2：支持多主机仲裁（谁控制总线）

I2C是多主机总线，可能两个CPU同时想发送数据：

CPU_A 想发送：1 0 1 1...
CPU_B 想发送：1 0 0 1...

时钟周期1：都发1，SDA=1 ✓
时钟周期2：都发0，SDA=0 ✓
时钟周期3：A发1，B发0 → SDA=0（因为B拉低了）

CPU_A检测到：我想发1，但总线是0 → 有人跟我争 → 我退出仲裁
CPU_B继续发送，赢得总线控制权

仲裁能工作的前提：所有主机都能"拉低"总线，但只能"被动释放"让总线变高。这就是开漏的特性。

如果用推挽，CPU_A强制输出1，CPU_B强制输出0，直接短路。

原因3：时钟同步（SCL的"线与"）

多个主机可能同时驱动SCL时钟线：

主机A的时钟（较快）：

    SCL_A    ─┐   ┌───┐   ┌───┐   ┌───┐   ┌─┐
              └───┘   └───┘   └───┘   └───┘

              ↑   ↑   ↑   ↑   ↑   ↑   ↑   ↑
              │   │   │   │   │   │   │   │
              1   2   3   4   5   6   7   8

主机B的时钟（较慢，低电平更长）：

    SCL_B    ─┐       ┌───┐       ┌───┐       ┌─┐
              └───────┘   └───────┘   └───────┘

              ↑       ↑       ↑       ↑       ↑
              │       │       │       │       │
              1       2       3       4       5

实际SCL总线（开漏"线与"结果）：

    SCL      ─┐       ┌───┐       ┌───┐       ┌─┐
    总线      └───────┘   └───────┘   └───────┘
              ↑       ↑       ↑       ↑       ↑
              │       │       │       │       │
              1       2       3       4       5

              ═══════════════════════════════════
              关键规律（与逻辑）：
              ### ✅ 必须掌握

1.  **理解VMA vs LMA**：运行地址和加载地址的区别
1.  **段的概念**：.text/.data/.bss的作用
1.  **AT()语法**：如何指定加载地址
1.  **符号定义**：如何用链接脚本定义C代码可用的符号
              高电平 = 所有主机都释放（都高）→ 上拉电阻拉高
              低电平 = 任一主机拉低 → 总线就低

规律：SCL高电平时间 = 所有主机中最短的高电平
     SCL低电平时间 = 所有主机中最长的低电平

这样实现了时钟同步：慢速设备可以拉低SCL让快速设备等待

问题	答案
上拉电阻接在哪里	接在总线本身（SDA和SCL两根线），不在设备内部
谁用开漏	所有设备（主控+所有外设）的I2C引脚，都必须是开漏
为什么必须开漏	实现"线与"逻辑：多设备共享总线不短路，支持仲裁和时钟同步

四、链接脚本（Linker Script）

📖 一、链接脚本是什么？

链接脚本是告诉链接器（Linker）如何布局程序的「地图」。

链接脚本是程序的「内存地图」，告诉链接器：代码和数据应该放在内存的哪个位置，哪些在Flash存储，哪些在RAM运行，各段如何排列。

源代码 (.c/.S)
    ↓ 编译
目标文件 (.o)  →  链接器  →  可执行文件 (.elf/.bin)
                   ↑
          链接脚本 (.lds)
          "告诉链接器：
           • 代码放哪里
           • 数据放哪里
           • 各段顺序如何"

核心作用

问题	链接脚本的解决方案
代码应该从哪个地址开始执行？	指定加载地址和运行地址
多个.o文件如何组合？	指定段（section）的排列顺序
全局变量放在哪？	分配.data/.bss段的位置
栈和堆怎么安排？	预留内存空间

二、核心段 (Sections)

.text (代码段)： 存放写的函数、逻辑指令。它们是只读的。
.rodata (只读数据段)： 存放 const 修饰的常量，比如 char *str = "Hello"; 里的字符串。
.data (数据段)： 存放已初始化的全局变量。例如 int a = 10;。
.bss (BSS 段)： 存放未初始化的全局变量。例如 int b;。系统启动时，必须手动把这块区域“清零”，否则变量 b 的初始值就是乱码。编译器会把你的代码和变量分成不同的「段」（Section），链接脚本决定把它们放在哪里。

📦 三个核心段

段名	存放内容	特点	启动时需要做什么？
.text	代码指令、常量	只读，不能改	不用管，直接跑
.data	已初始化的全局变量 (如 `int a = 100;`)	可读可写	需要拷贝 (从 Flash 拷贝到 RAM)
.bss	未初始化的全局变量 (如 `int b;`)	可读可写，默认是 0	需要清零 (在 RAM 里填 0)

❓ 为什么要分开？

.text 不用拷贝，因为 Flash 里也能读指令。
.data 必须拷贝到 RAM，因为变量运行时是要修改的，Flash 不能改。
.bss 不需要占 Flash 空间（反正都是 0），只需要在 RAM 里预留空间并清零即可，节省存储。

启动代码的任务就是：把 .data 从 Flash 搬到 RAM，把 .bss 清零。

三、加载地址 (LMA) vs 运行地址 (VMA)

加载地址 (LMA - Load Memory Address)： 程序“住”在哪？——程序编译好后，存放在 Flash/NAND 里的地址。（通常在 NAND Flash 里，掉电不丢失）。
运行地址 (VMA - Virtual/Runtime Memory Address)： 程序“在哪干活”？—— 程序真正被拷贝到 SDRAM/内存 里运行的地址。（通常在 SDRAM 里，速度快）。

为什么要分两个地址？

因为嵌入式系统通常从 Flash 启动，但为了跑得快，要把代码拷贝到 SDRAM 里运行。

链接器需要知道：代码最终要在哪里跑？（VMA，用于生成跳转指令）
烧录器需要知道：代码要存到 Flash 的哪个位置？（LMA，用于生成二进制文件）

四、如何串联起启动流程？

结合第 12 章的例子，整个启动过程是这样的：

链接脚本规划：
- 用 . 设置 VMA（告诉 CPU 去哪跑）。
- 用 AT() 设置 LMA（告诉烧录器存哪）。
- 用 __start/__end 定义符号（告诉 C 代码段在哪）。
- 把代码分好 .text/.data/.bss 段。
烧录：
- 程序被存到 NAND Flash 的 LMA 地址。
上电启动（C 代码工作） ：
- CPU 从 Flash 开始执行。
- 利用符号找到 .data 段的源头（LMA）和目的地（VMA）。
- 拷贝 .data 段到 RAM。
- 清零 .bss 段。
- 跳转到 main() 函数（此时已经在 RAM 里跑了）。
