在做LED驱动设计的时候，经常会遇到几个让人头疼的问题：输入电压范围宽、调光深度要够低、多路驱动时接线麻烦。最近看到一款H5462A，在几个方面做得比较有特点，简单记录一下。
基本定位

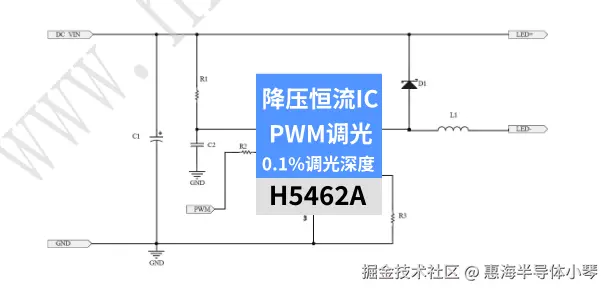

H5462A是一颗平均电流模式的LED恒流驱动器，适合5V到48V输入的非隔离降压应用。大输出电流能做到1.5A，对于常见的中小功率LED灯带、车灯、商业照明来说够用了。
封装是SOT89-5，体积很小，外围元件也不多。内部集成了60V耐压的MOS管，不需要额外配功率管，PCB可以做得比较紧凑。
几个比较实用的点
- 调光深度能做到0.1%
这点在智能照明、摄影补光或者需要精细调光的场景下挺有用。它支持PWM调光，PWM端口可以响应很窄的脉冲，手册上写能识别小于60ns的脉宽。调光频率高支持25kHz，这意味着人耳听不到电感啸叫，也不会和摄像头产生明显频闪。
很多驱动芯片调光深度做到1%就不错了，0.1%的话在低亮度下不会突然熄灭，渐变效果更平滑。
- 多路共阳极输出
这个功能在实际布线时很方便。比如做多路调光控制（RGB灯带或者多组独立控制），传统的共阴极方案需要从每路拉一根线回去，线多而且长距离容易受干扰。H5462A支持共阳极输出，多颗芯片可以共用同一根正极线，负极分别控制。这样一来，布线简洁了很多，抗干扰能力也更强。
- 外围简单，电流精度还行
用的是平均电流模式控制，对电感、输入输出电压变化不那么敏感。输出电流精度标称±3.5%，在一般照明应用里足够了。芯片内部把环路补偿做好了，不用自己算补偿网络，省了一些调试时间。
- 保护功能
带过热保护和输出短路保护。LED驱动经常会遇到输出短路（比如接线时不小心把正负极碰一起），有短路保护的话芯片不会直接烧掉，可靠性好一些。
效率情况
高效率能做到95%左右，具体要看输入输出电压和电流。比如48V输入、驱动十几颗灯珠串联，压差不大时效率还不错。因为内置MOS有导通电阻，大电流下要注意散热，SOT89-5封装需要合理的PCB铜箔辅助散热。
适合哪些地方
智能调光灯具（比如支持PWM信号输入的吸顶灯、台灯）
电瓶车、汽车照明（12V/24V/48V系统都兼容）
景观亮化、洗墙灯、线条灯
强光手电、警示灯
MR16等小射灯
尤其是有多路调光需求的场合，共阳极的特性确实能省不少事。
