一、项目背景
陕西榆林地区是国内重要的水泥生产基地。2024年8月，榆林某大型水泥厂（年产水泥200万吨）的一条熟料输送刮板机，在三个月内连续发生两次断链事故。该刮板机负责将熟料从冷却机出口输送至熟料库，全长86米，输送温度高达120℃左右，环境粉尘浓度极高。
第一次断链发生在夜间，链条卡死后导致中部槽底板磨穿，熟料泄漏堆积，清理+维修耗时36小时，直接影响熟料库存和后续水泥磨生产。第二次断链更严重，断链瞬间产生冲击，将机尾张紧装置拉坏，轴承座开裂，直接维修费用超过9万元，加上停产损失，合计约18万元。
令人无奈的是，该刮板机原本安装了一套接近开关式断链保护装置。但两次断链过程中，保护器均未发出任何报警。现场电气工程师反映：接近开关安装在机尾从动轮侧方，因熟料粉尘（含大量细小颗粒）附着在感应面上，加上环境温度高导致传感器内部元件老化，灵敏度严重下降，彻底失去保护功能。
水泥厂设备副总工王建民（化名）表示：“水泥厂的环境不比煤矿好多少，粉尘、高温、震动一样不少。我们需要一种真正能适应这种恶劣工况的断链保护器，不能让它再‘装样子’了。”
经过多方技术对比和现场工况勘察，该水泥厂最终选定了一款采用接触式测速原理的刮板机断链保护器，并委托我方技术人员配合厂方机电车间，完成了从旧装置拆除到新保护器安装、调试、验收的全过程改造。
二、改造前设备状况及痛点分析
2.1刮板机基本参数
-型号：FU270型链式输送机（常用于熟料输送）
-输送长度：86米
-链速：0.5m/s
-电机功率：30kW
-工作环境：熟料输送廊道，环境温度45℃~65℃，物料温度约120℃，粉尘浓度高（含熟料微粉），设备振动明显
2.2原有保护装置及其缺陷
原有保护为一款电感式接近开关（DC24V，NPN输出），安装在机尾从动轮侧方，通过检测从动轮轮辐的通过频率来判断转速。其具体缺陷如下：
2.3水泥厂核心诉求
1.绝对可靠：断链、卡链、斜链时必须100%报警停机，不能有任何漏报。
2.耐高温、耐粉尘：适应熟料输送线的高温、高粉尘环境，至少一年内免维护。
3.安装快捷：不停产或短时停产（4小时以内）完成改造。
4.兼容现有控制系统：输出信号需与原有PLC（西门子S7-1200）匹配。
三、改造方案设计
3.1保护器选型
根据水泥厂工况，我们推荐了一款接触式磁电测速断链保护器（型号代称“MDR-SCD-10”）。其核心特点完全匹配水泥厂需求：
-测量原理：磁电式速度传感器，直接安装在从动轴轴心，实时测量从动轴转速。无电子元件暴露在粉尘中，不受粉尘和温度影响。
-耐温性能：传感器本体采用耐高温不锈钢外壳及高温引出线，工作温度范围-40℃~+125℃，适应熟料线环境。
-输出方式：两线制常闭触点（也可选常开），与西门子PLC数字量输入模块直接兼容。
-报警阈值：用户可设定报警转速百分比（推荐设定为正常转速的70%）。
-防护等级：IP68，整体灌封，可浸泡在粉尘中仍正常工作。
3.2安装位置选择
现场勘察发现：从动轴轴端有约60mm外露轴头，直径φ65mm，中心未打孔。轴端有少量积灰但无严重腐蚀。我们决定采用轴心钻孔攻丝安装方案。
3.3安装与改造步骤
整个改造利用水泥厂一个计划性检修日（停机8小时）完成，实际安装时间约1.5小时（因轴端清理和钻孔耗时稍长），其余时间为调试和培训。
步骤1：停机挂牌及安全确认（15分钟）
按照水泥厂安全规程，办理检修工作票，切断刮板机主电源及控制电源，挂牌上锁。
步骤2：旧装置拆除（20分钟）
拆除原有接近开关及其焊接支架。清理从动轴端面积灰和锈蚀。注意：支架拆除时避免损伤机尾罩。
步骤3：轴心钻孔攻丝（40分钟）
使用磁力钻固定于从动轴端面，配合φ8.5mm钻头钻孔（深20mm），然后用M10×1.5丝锥攻丝。钻孔过程中使用气枪吹除铁屑，避免落入轴承。因轴材质为45钢，钻孔顺利。
步骤4：传感器安装（10分钟）
将磁电式速度传感器旋入螺纹孔，涂少量防松胶，拧紧力矩约20N·m。传感器尾部引出两芯屏蔽电缆（耐高温型，硅胶护套），沿机尾罩内侧敷设，穿金属软管保护，远离热源。

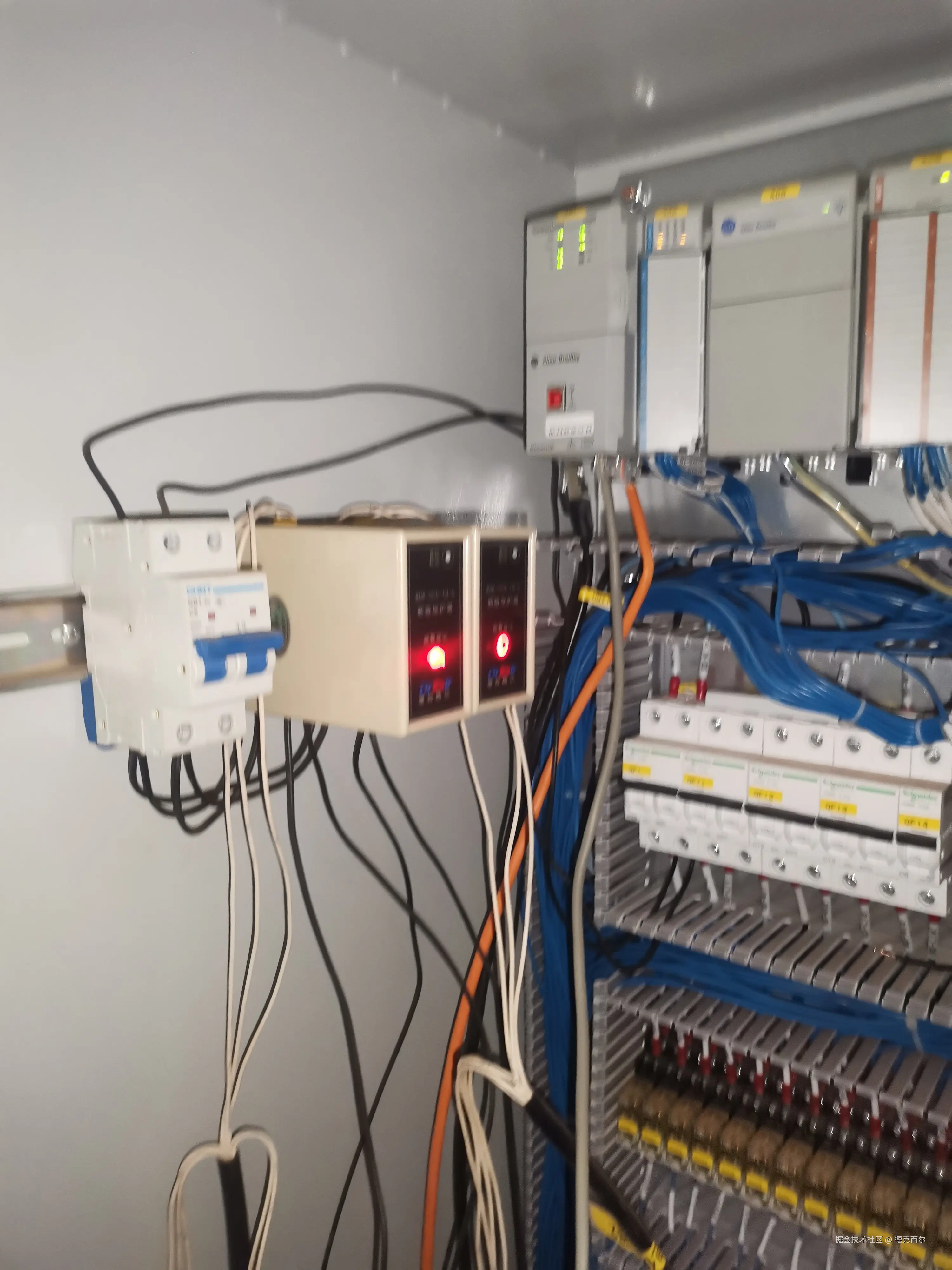

步骤5：接线（15分钟）
电缆引入现场接线盒（IP65），传感器信号线接入原接近开关对应的PLC输入点（DI通道）。原接近开关线路拆除，并在PLC程序中修改输入地址注释。传感器供电为DC24V，直接从PLC机柜取电。
步骤6：参数设定（10分钟）
通过保护器本体上的拨码开关或电位器（视具体型号），设定额定转速为480r/min（从动轴实测转速），报警阈值设为70%（即低于336r/min时报警）。延时时间设为3秒，防止正常启停或短暂负载波动引起误报。
步骤7：功能测试（20分钟）
-空载测试：刮板机空载运行，实测从动轴转速478r/min，保护器输出正常（常闭触点闭合），中控显示正常。
-模拟断链：手动盘车使从动轴减速至300r/min，保护器在3秒后准确输出报警（触点断开），PLC执行停机，中控报警显示“刮板机断链”。
-模拟误报：正常启动和停止过程中，保护器未发生误报。
-高温测试：刮板机带料运行2小时后，再次测量传感器表面温度约85℃，信号依然稳定。
步骤8：现场培训（20分钟）
对水泥厂电气车间3名维护人员进行了操作培训，包括：正常状态指示灯识别（绿灯常亮）、报警复位方法（需手动复位或远程复位）、传感器更换步骤、日常检查要点（每月清理一次轴端积灰，检查电缆防护）。
四、改造效果及运行数据
4.1直接效果（安装后1个月）
-保护器连续运行720小时（含白天高温时段），未发生一次误报或漏报。
-轴端传感器表面虽有熟料粉尘附着，但磁电感应不受影响，信号稳定。
-中控室操作员反馈：“终于能看到真实的转速数据了，心里有底。”

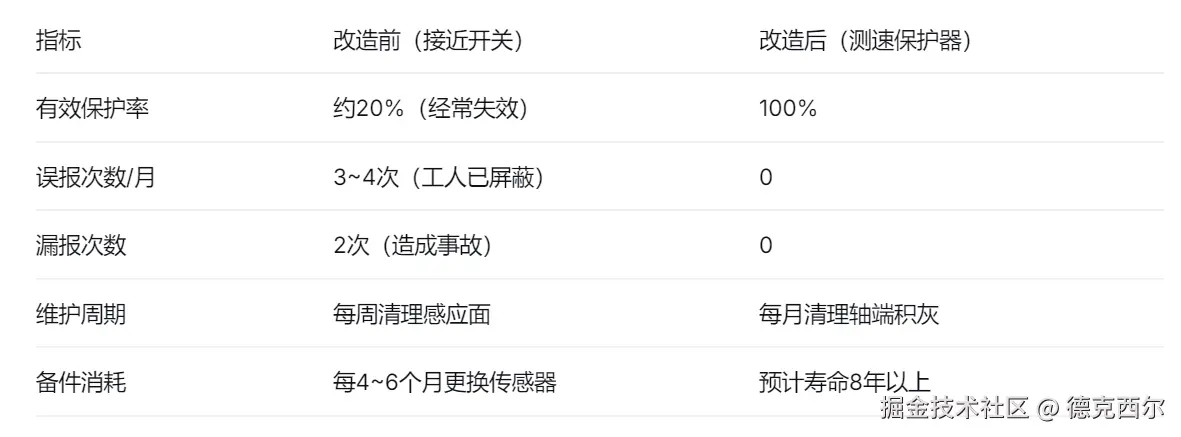

4.2半年跟踪数据（截至2025年2月）
4.3经济效益估算
-避免一次断链事故：按该厂历史数据，平均每10个月发生一次断链事故，直接+间接损失约18万元。
-保护器投入：单套约6500元（含传感器及安装附件）。
-年节省：18万元×(12/10)≈21.6万元，减去保护器投入，当年净节省超15万元。
王建民副总工在改造总结会上说：“以前我们不敢信保护器，现在敢了。这种测速的，比接近开关可靠太多。下一步计划把另外三条熟料线和两条水泥磨输送线都改掉。”
五、技术经验总结
5.1水泥厂环境下的选型要点
-必须远离接近开关：水泥厂高粉尘、高温环境会快速导致接近开关失效。
-优先选择接触式磁电测速：传感器直接测量从动轴转速，无光学、电感式元件的环境敏感问题。
-注意电缆耐温：熟料线附近电缆应选用硅胶护套或玻璃纤维编织层，避免普通PVC电缆热老化开裂。
5.2安装中需要注意的三个细节
1.轴心钻孔冷却：钻孔时需间歇进刀并吹气冷却，防止轴端局部退火或钻头烧毁。
2.电缆穿管保护：必须加金属软管或耐高温套管，防止被熟料颗粒磨损或被高温烘烤。
3.报警阈值设定要合理：水泥厂刮板机负载波动较大，建议设定阈值在60%70%，延时23秒，避免正常负载波动引起误报。
5.3对同类水泥厂工况的建议
如果你所在的水泥厂也遇到以下情况：
-熟料、原料、水泥输送刮板机频繁断链，现有保护器“装而不用”；
-接近开关经常被粉尘糊住或高温损坏，电工索性短接；
-领导要求整改但不想停产太久；
推荐方案：优先考虑接触式轴心测速保护器，单台改造可在2小时内完成（含钻孔），利用检修日即可实施。一次投入，长期受益。
六、结语
榆林某水泥厂熟料输送线的刮板机断链保护器安装改造，是一次典型的“从无效保护到有效保护”的升级实践。它证明了：在水泥厂高粉尘、高温、强振动的恶劣环境下，只有从原理上避开环境干扰的接触式测速方案，才能真正实现“不漏报、不误报、长寿命”。
如果你的现场也存在类似痛点，不妨从一条最关键的输送线开始，用一次小改造，换回长期的安全与效率。
