做双氧水生产的运维朋友，是不是都遇到过这个头疼事：空压机的管板用了没两年，就开始锈迹斑斑，甚至出现渗漏？刚补完焊没半年，又漏了，频繁停机维修，钱没少花，还耽误生产。
今天这篇干货，就带你一步步拆解双氧水空压机管板防腐的核心问题，从腐蚀原因到解决方案，再到避坑注意事项，看完就能帮你少走几年弯路。
第一步：先搞懂，你的管板为什么烂得这么快？
很多人觉得腐蚀就是 “用久了自然坏”，但双氧水工况下的管板腐蚀，是多重因素的叠加攻击，比普通工况要狠得多：

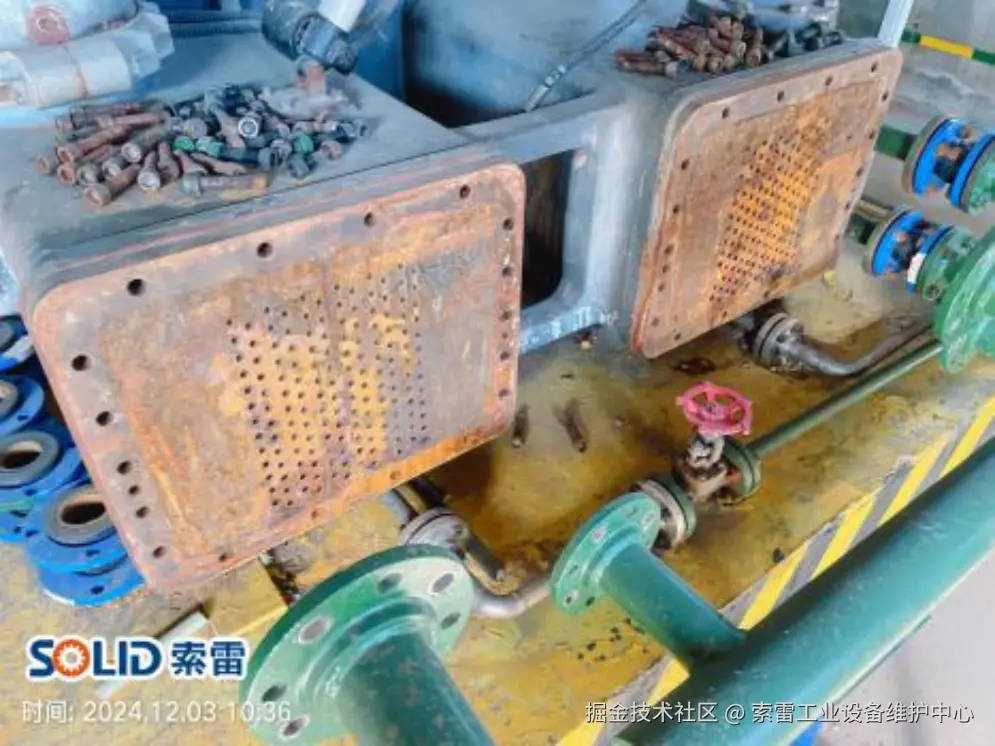

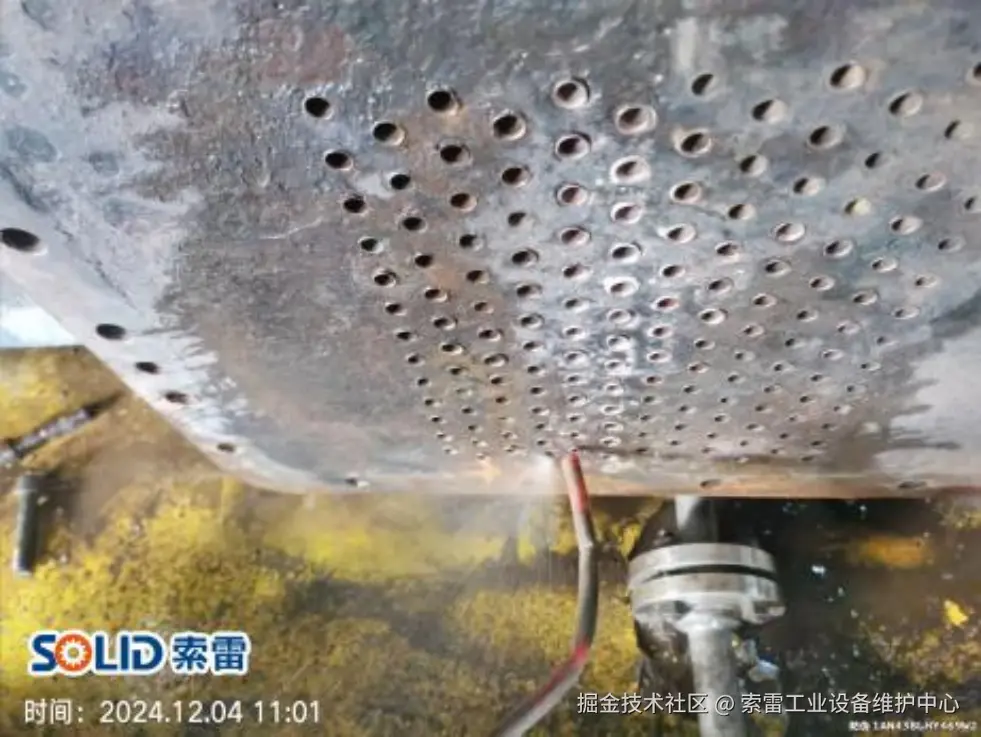

腐蚀严重的管板，布满锈坑和渗漏点
- 双氧水的 “特殊腐蚀性攻击”
双氧水本身就自带强氧化性，尤其是在工况波动、pH 偏酸的情况下，对普通碳钢、甚至普通不锈钢的侵蚀速度会翻倍。 更危险的是，如果管板表面的腐蚀产物（比如铁离子）进入双氧水介质，还会催化双氧水分解，轻则影响产品浓度，重则引发局部压力骤升，埋下安全隐患。
- 天生的 “结构弱点” 躲不开
空压机的管板和换热管束，很多时候用的是不同材质（比如碳钢管板 + 不锈钢管），这就形成了天然的 “原电池”，在电解质的作用下，电偶腐蚀会优先从焊缝、接口处开始。 再加上管板和管束连接的缝隙，很容易滞留介质，氯离子、腐蚀离子在这里富集，慢慢就把管壁蚀出小孔，也就是我们常说的缝隙腐蚀、点蚀。
- 工况的 “双重暴击” 加速老化
双氧水空压机本身就是高温高压的运行环境，高温会让腐蚀反应速度直接翻倍，再加上压缩介质的高速流动，不断冲刷管板表面，把刚形成的微薄保护膜直接冲掉，让腐蚀毫无阻碍的往金属内部钻。
第二步：为什么说双氧水空压机管板防腐，真的不能拖？
很多企业总觉得 “等漏了再修就行”，但实际上，拖到出问题再处理，代价要比提前做防腐大 10 倍都不止：
- 别让小腐蚀，拖垮整条生产线
管板一旦渗漏，你就得停机维修，双氧水生产线停一天，光是产能损失就可能几十万，更别说维修的人工、材料费用。而提前做双氧水空压机管板防腐，一次施工就能管好几年，停机时间只需要一两天，对比下来成本差的不是一点半点。
2. 安全红线，真的碰不得
双氧水属于高危化学品，管板腐蚀泄漏可不是小事，不仅会造成介质污染、产品报废，泄漏的双氧水如果和杂质接触分解，还可能引发燃爆风险，这对化工企业来说，是绝对不能碰的安全红线。
- 告别 “反复修反复坏” 的恶性循环
之前很多企业用补焊的方式处理渗漏，看似简单，但是焊接会产生热应力，很容易把周边的焊缝拉裂，而且补焊的部位还是会再次腐蚀，用不了半年又漏了，陷入修了坏、坏了修的死循环。提前做好防腐，才能从根源上解决这个问题。
第三步：高效解决方案，索雷碳纳米聚合物材料技术

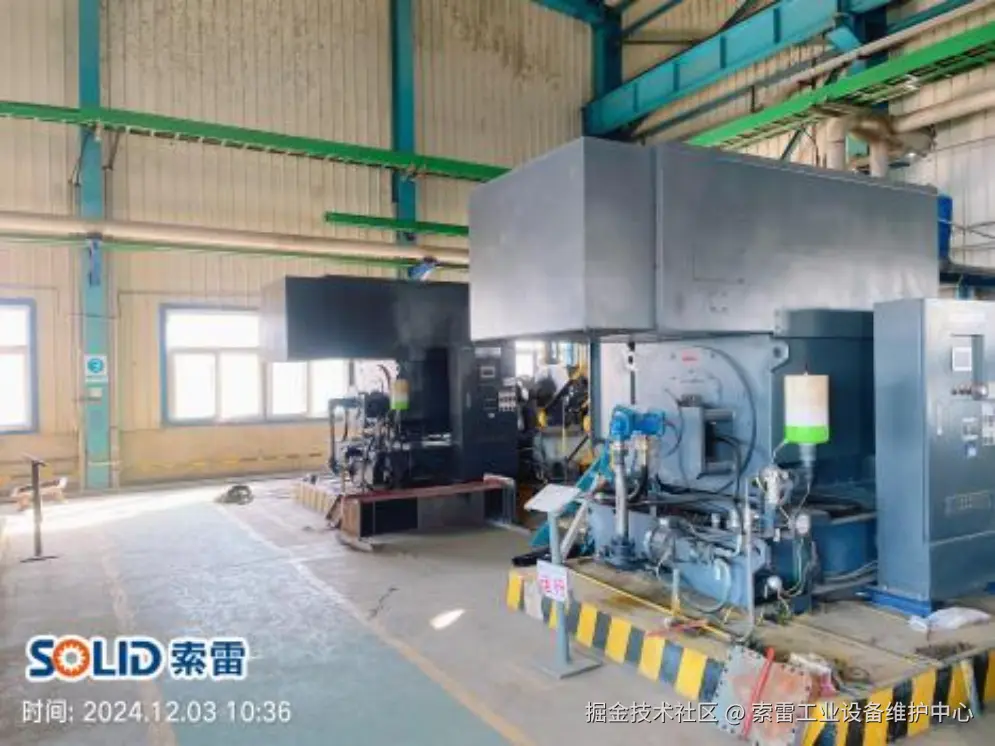

针对双氧水空压机管板防腐的痛点，结合德州实华化工（20万t/a双氧水生产线）维保实践，现在行业里用的最多的，就是索雷碳纳米聚合物材料技术（型号：索雷SD7101H），完美解决了传统方案的各种弊端，成功修复德州实华GA250-8.5型空压机管板10mm深腐蚀坑、2mm缝隙的腐蚀问题，修复后经18个月运行验证，腐蚀速率控制在0.02mm/年以内，实现长期防护。

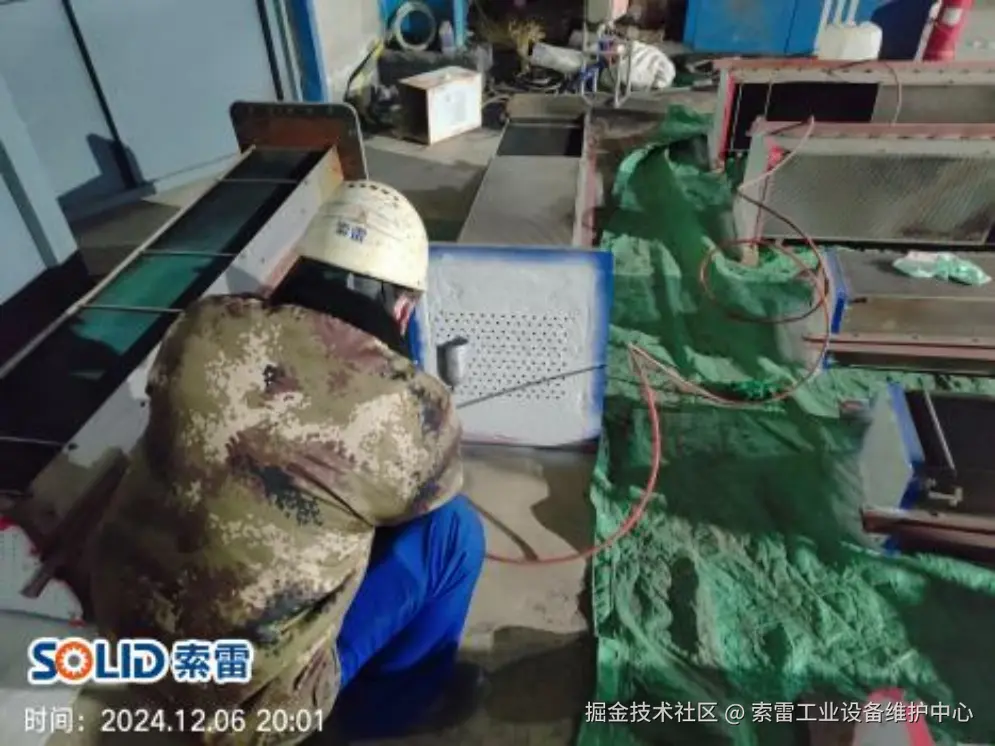

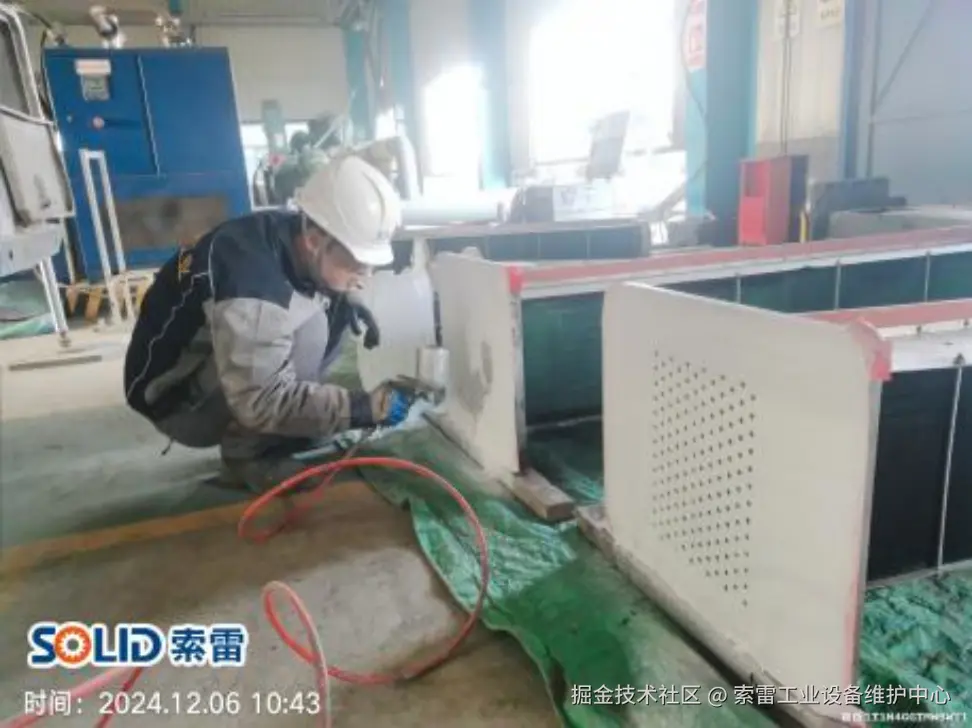

索雷技术现场施工，不用拆机，快速完成
这个技术到底好在哪？结合德州实华维保案例，我们拆解一下：
●针对性适配双氧水工况：采用索雷SD7101H专用防腐材料，核心成分是改性环氧树脂+碳纳米颗粒（粒径50-100nm），本身化学稳定性极强，耐双氧水浓度可达0-100%，耐温范围-40℃至120℃，耐压力可达2.5MPa，不仅能扛住双氧水的强氧化腐蚀，还不会催化双氧水分解（经检测，催化分解率＜0.01%），完美适配双氧水的特殊介质要求。德州实华选用该型号材料，经实践验证，材料与双氧水介质相容性极佳，无任何催化分解现象，材料附着力达12MPa以上（远超行业标准8MPa）。
●从根源堵死腐蚀通道：它能和管板金属形成分子级的结合，不仅能在表面形成致密的防护层，还能渗透到管板和管束的微缝隙里，把之前容易藏污纳垢的缝隙彻底堵死，从根源上解决了缝隙腐蚀、电偶腐蚀的问题。在德州实华的施工中，该材料成功渗透到管板与管束的2mm缝隙中，形成完整防护层，彻底阻断腐蚀通道。
●快施工，少耽误生产：不用拆机，不用大型设备，现场就能施工，正常情况下，几个小时到十几个小时就能完成施工，固化后就能直接开机，对比传统方案动辄几周的停机时间，对生产的影响降到了最低。德州实华管板防腐施工仅用1天时间就完成，固化后立即开机运行，大幅降低了停机损失。
最后：做双氧水空压机管板防腐，这 4 个坑千万别踩
哪怕选对了技术，施工的时候没注意，也很容易白花钱，结合德州实华维保中的踩坑经验，这几个注意事项一定要记牢：

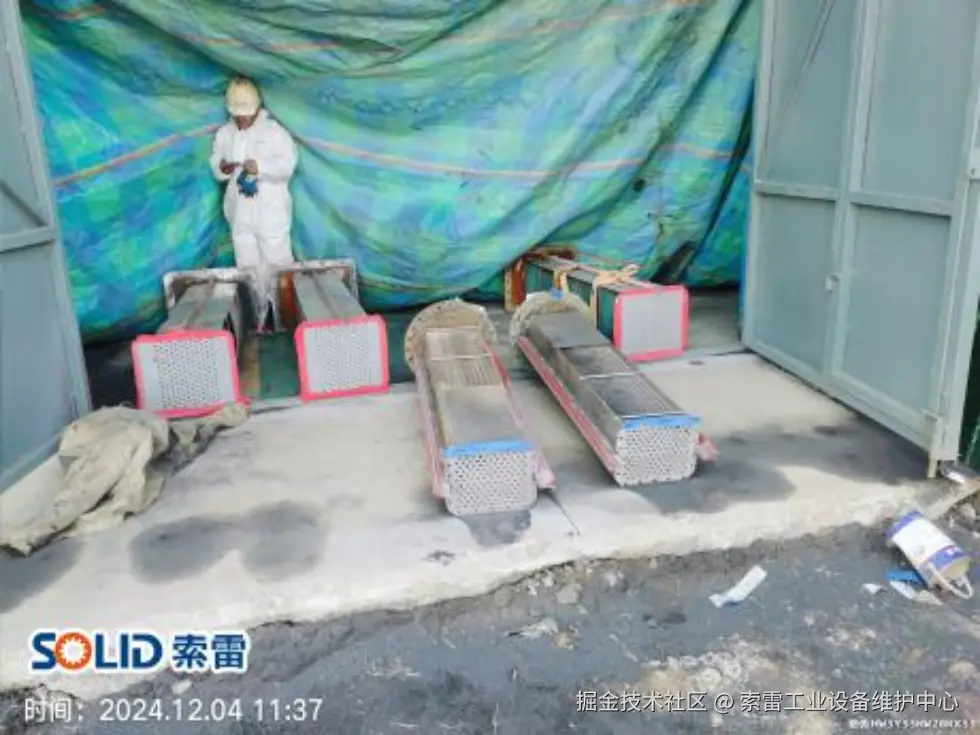

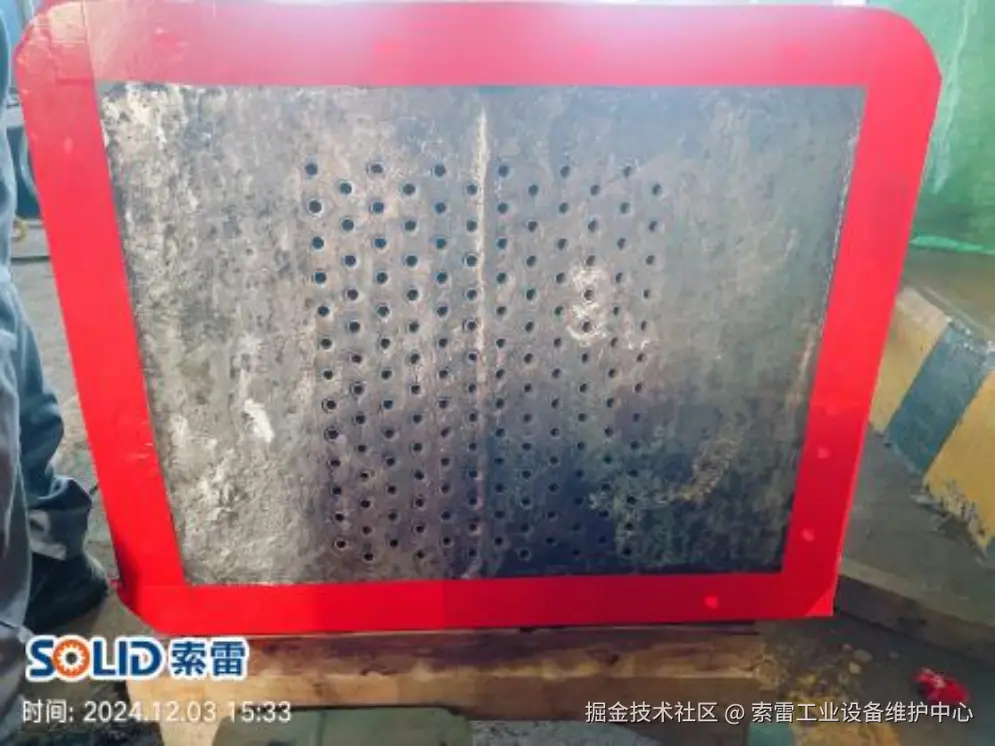

●表面处理是重中之重：除锈、除油一定要做彻底，最好达到 Sa2.5 级的喷砂除锈标准，表面不能有残留的锈迹、油污、水垢，不然防腐材料粘不住，用不了多久就会脱落。德州实华初期施工曾因表面除锈不彻底，导致涂层脱落，后续重新按标准喷砂除锈后，涂层粘结牢固，至今未出现脱落问题。
●一定要选对兼容的材料：别随便用普通的防腐漆！普通的防腐材料（如环氧富锌漆）很可能会和双氧水发生反应，反应速率达0.5-0.8mm/月，甚至催化双氧水分解（催化分解率＞5%），一定要选经过相容性验证、专门适配双氧水工况的材料，比如索雷SD7101H专用防腐材料。德州实华曾尝试使用普通环氧富锌漆，短期内（1个月）就出现材料与双氧水反应、涂层破损，破损面积达20%，更换索雷SD7101H专用材料后，运行18个月涂层完好率达100%，彻底解决该问题。

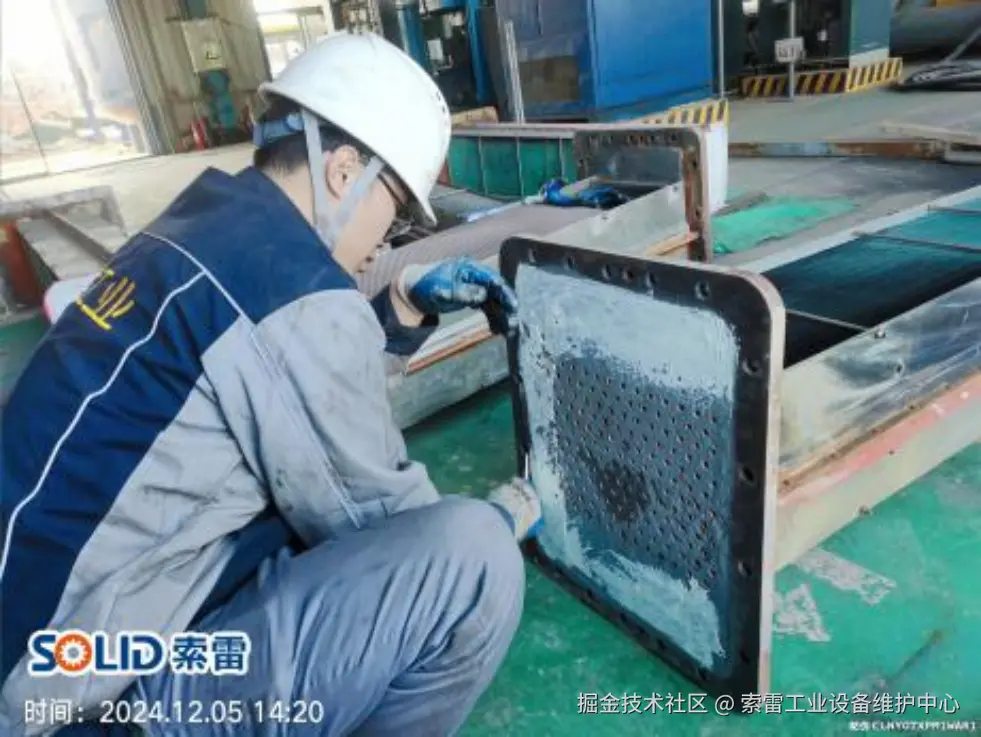

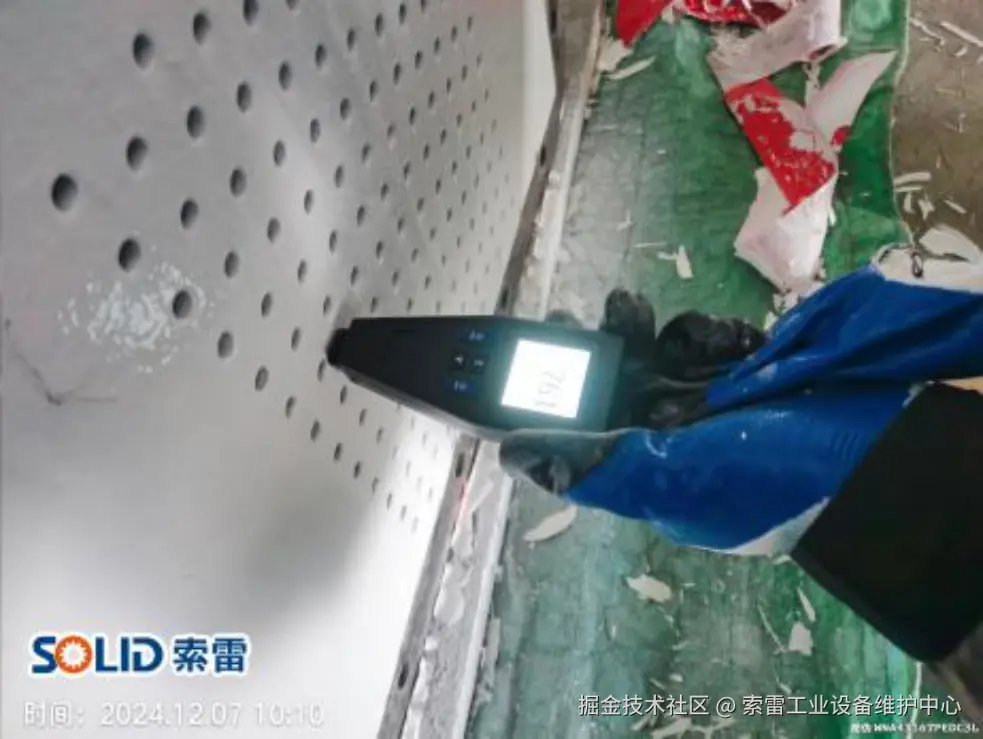

●管孔部位别漏涂：管板的管孔缝隙是腐蚀的重灾区，施工的时候，一定要把管孔内部也涂到，至少要保证孔内10mm以上的涂层密实（厚度≥0.8mm），涂层均匀度误差≤±0.1mm，不能只涂表面，留下死角。德州实华在维保中发现，管孔部位漏涂（漏涂长度3-5mm）是导致局部腐蚀的主要原因之一，局部腐蚀速率达0.7mm/年，后续施工重点强化管孔部位涂覆，采用专用工具深入管孔涂抹，彻底杜绝了该问题。
●别着急开机，等完全固化：涂层施工完，一定要等它完全固化再开机，别刚涂完就着急用，这时候涂层还没完全粘结牢固，很容易被介质冲坏，之前的功夫就白费了。同时补充德州实华施工经验：底漆未固化别着急喷面漆，否则会导致涂层起皱、脱落，影响防腐效果。
其实双氧水空压机管板防腐，核心就是 “早预防、选对方案”，别等出了大问题再补救，提前做好防护，不仅能省下大量的维修成本，还能保证生产线的稳定和安全，这才是运维的最优解。
如果你也在头疼管板腐蚀的问题，不妨试试这个方案，很多头部的双氧水企业都已经用它解决了多年的老问题。
