计算机网络：从分层到安全——架构师备考技术笔记

副标题（SEO）：系统架构设计师 / 软考高级 / OSI与TCP·IP / 子网 / TCP·UDP / DNS·DHCP / 防火墙·VPN

推荐标签：架构师 软考 系统架构设计师 计算机网络 TCP/IP 网络安全

TL;DR

  1. 分层：端到端找传输层，选路与逻辑寻址找网络层，帧与 MAC 找数据链路层。
  2. 子网：先分清要的是子网数量还是主机数量；别忘了网络地址/广播地址占坑。
  3. TCP vs UDP：可靠完整 vs 低延迟轻量；握手解决序号同步与旧连接问题。
  4. 应用协议：DNS 解析、DHCP 分配、HTTP(S) Web；HTTPS = HTTP + TLS（概念层理解即可）。

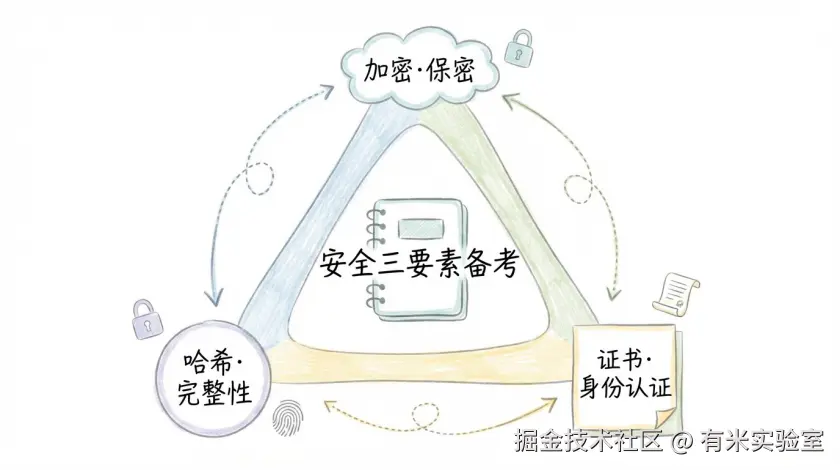

  5. 安全：防火墙控边界，VPN 做隧道，哈希验完整性，加密保机密，证书绑身份。

目录

一、模型与分层


1.1 OSI 参考模型

层级核心问题（工程师视角）
物理层比特传输、电气与机械特性
数据链路层帧定界、MAC、相邻链路差错检测
网络层逻辑寻址、路由与转发
传输层端到端、端口复用、可靠/不可靠传输
会话层会话建立/维护/释放（常与上层合并理解）
表示层编码、加密、压缩等表示问题
应用层面向用户的网络应用协议

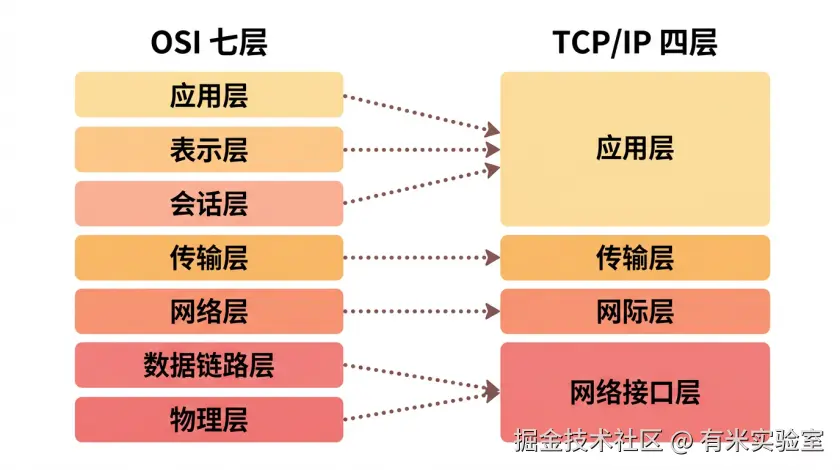

1.2 TCP/IP 与 OSI 的映射关系

TCP/IP 网络接口层 ≈ OSI 物理 + 数据链路；网际层以 IP 为核心；传输层 TCP/UDP；应用层 集成各类应用协议。备考时以职责为准，不必纠缠部分教材的图示细节差异。

本节自检

  • 「路由器主要工作在哪一层？」——网络层（网际层）。
  • 「MAC 地址是哪一层概念？」——数据链路层。


二、网络层与 IP 子网

2.1 IPv4 地址结构

IPv4 地址 32 位，表示为点分十进制。子网掩码标识前缀长度：/24 即前 24 位为网络前缀。

2.2 特殊地址

  • 网络地址：主机位全 0
  • 广播地址：主机位全 1
  • 回环：127.0.0.0/8（常用 127.0.0.1）
  • 私网：10.0.0.0/8、172.16.0.0/12、192.168.0.0/16

2.3 子网划分（考试常用思路）

借主机位作子网位：若借 (k) 位，子网数 (\le 2^k)（是否减 2 视是否使用全 0/全 1 子网，以教材规定为准）。每个子网可用主机数：(2^h - 2)（(h) 为主机位数）。

本节自检

  • 题干「至少划分 N 个子网」→ 找最小 (k) 使 (2^k \ge N)。
  • 「某子网需要 M 台主机」→ 找最小 (h) 使 (2^h - 2 \ge M)。

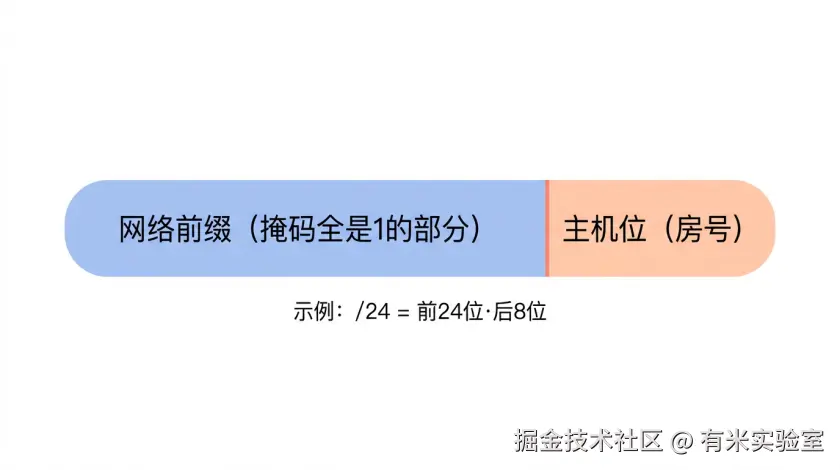

image.png 子网：前缀与主机位**

三、传输层 TCP/UDP

3.1 对比

维度TCPUDP
连接面向连接无连接
可靠性可靠、有序（重传、序号）尽力交付
开销头部较大、机制多头部小
典型场景文件、网页、邮件等实时类、查询类（考试语境）

3.2 三次握手与四次挥手（抓考点）

  • 三次握手：同步 ISN，双方确认收发能力；降低陈旧连接请求带来的错误建立。
  • 四次挥手：全双工关闭，常考 TIME_WAIT 的作用（以教材表述为准：如确保最后的 ACK 被收到、使旧报文在网络中消失等）。

3.3 端口

端口标识主机上的应用进程，是传输层复用与分用的关键。

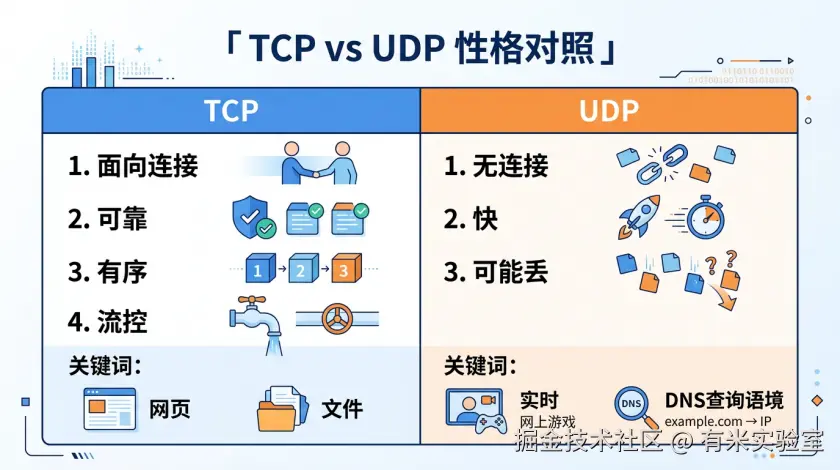

TCP与UDP对比

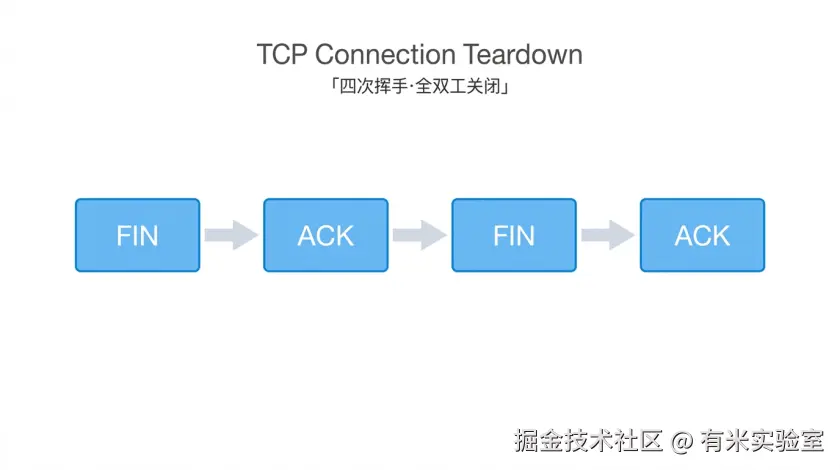

image.png 四次挥手

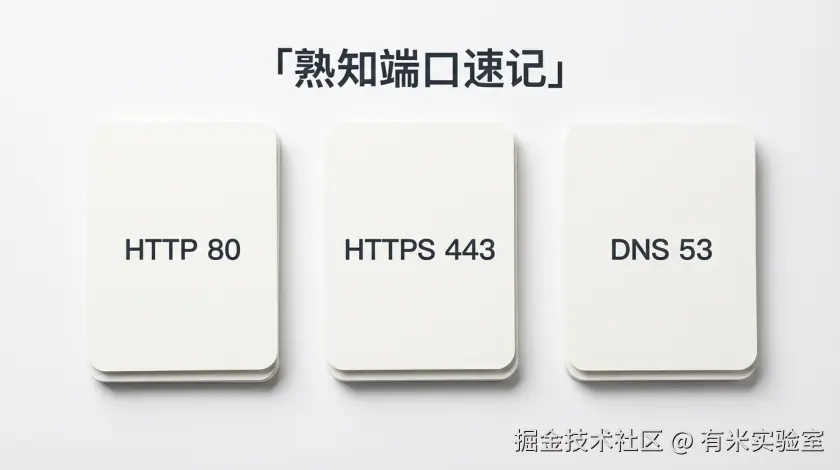

image.png 熟知端口


四、应用层常见协议

  • DNS：域名 → IP；查询常呈现 UDP 特征（大数据量/区域传输等场景可能用 TCP）。
  • DHCP：动态主机配置（地址、掩码、网关、DNS 等）。
  • HTTP / HTTPS：请求-响应模型；HTTPS 引入 TLS，提供机密性、完整性、身份认证（与证书体系配合）。
  • FTP / 邮件相关：按教材列举的端口与模式记忆即可。

五、网络设备与拓扑（架构表达）

  • 路由器：跨网络转发，维护路由表；连接不同 IP 子网。
  • 交换机：二层转发，基于 MAC；划分碰撞域。
  • VLAN：逻辑划分广播域，提升安全与管理灵活性。
  • 三层交换机：具备部分三层能力（教材深度为准）。

写架构案例时建议描述：边界、流量路径、故障域、安全分区（如 DMZ），避免设备清单式堆砌。

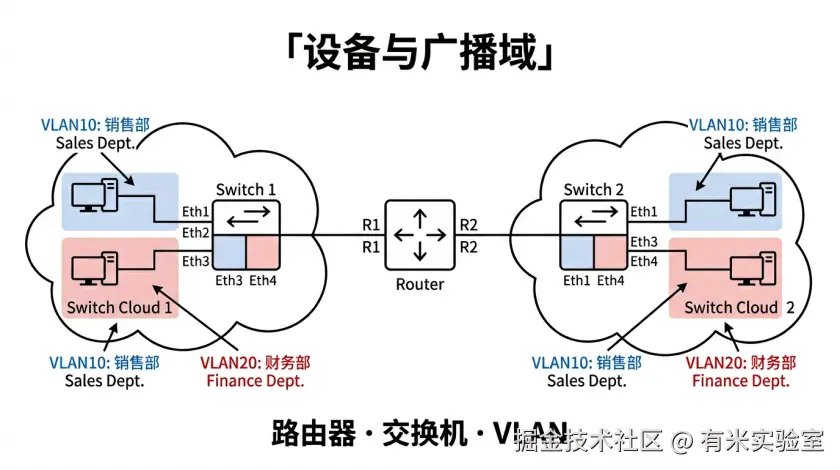

路由·交换·VLAN


六、网络安全基础

  • 防火墙：访问控制、状态检测、应用代理等机制的组合（按教程分类记忆）。

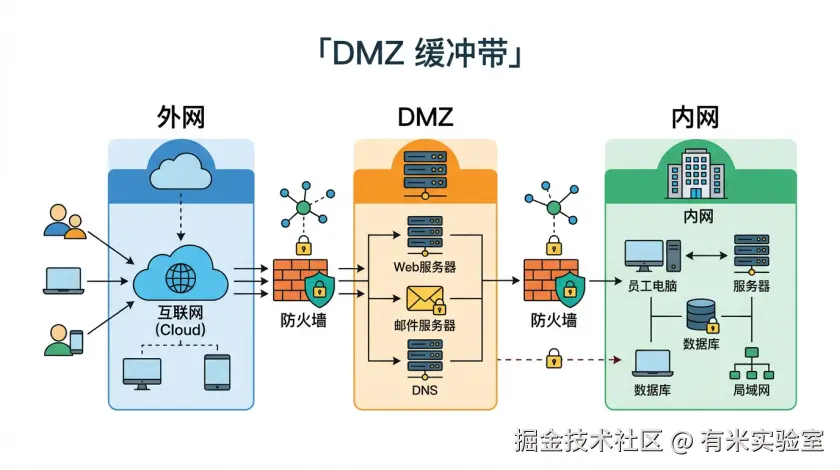

  • DMZ：对外服务区与内网之间的缓冲带。

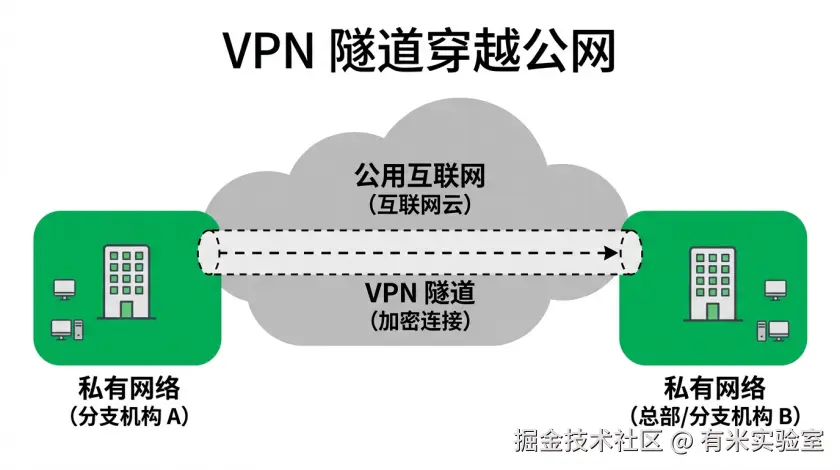

  • VPN：隧道 + 加密 + 认证，用于远程接入与站点互联。
  • 对称加密：共享密钥，速度快；非对称加密：公钥/私钥，适合密钥交换与签名。
  • 哈希（摘要）：检测篡改；不等于保密。





七、架构案例可用的「网络段落」模板（可直接改写）

本系统网络采用 分区分域 设计：对外服务部署于 DMZ，通过 防火墙 基于最小权限开放端口；内网管理流量与业务流量 VLAN 隔离；跨地域节点采用 VPN 或专线 互联，核心链路 冗余 并与 负载均衡 联动；对外 Web 采用 HTTPS 与 证书 校验，关键操作配合 多因素认证（结合题目业务再落地细节）。

八、伪代码与直观示例

下列代码仅为**理解「连接」与「端口」**之用，非生产级；运行环境需本地 Python。

# 理解向：TCP 需要 connect/accept 建立连接；UDP 直接 sendto/recvfrom
# （以下伪代码省略异常处理与资源关闭）

import socket

def demo_tcp_echo_server(host="127.0.0.1", port=9000):
    sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    sock.bind((host, port))
    sock.listen(1)
    conn, addr = sock.accept()
    data = conn.recv(1024)
    conn.sendall(b"ACK:" + data)
    conn.close()
    sock.close()

def demo_udp_server(host="127.0.0.1", port=9001):
    sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
    sock.bind((host, port))
    data, addr = sock.recvfrom(1024)
    sock.sendto(b"ACK:" + data, addr)
    sock.close()

说明：SOCK_STREAM 对应 TCP；SOCK_DGRAM 对应 UDP。考试更常考语义对比而非 API。

九、易错点与自检

易错点错误理解正确理解
端到端归到网络层传输层
哈希用来加密保密主要用于完整性
防火墙万能防病毒访问控制与边界安全的一环
子网主机数用 (2^h) 未减 2通常要减网络与广播

综合自检（简答）

  1. 说明三次握手解决的核心问题（序号同步、防旧连接）。
  2. 说明为何释放连接需要四次挥手（全双工）。
  3. 给出一个划分 /24 为 4 个子网的前缀长度变化思路（借位）。

十、扩展阅读

  • 官方教程「计算机网络」章节与课后题
  • RFC 793（TCP）、RFC 768（UDP）——选读，以考试范围为准
  • 《TCP/IP 详解 卷1》（兴趣延伸）

你觉得最易混的概念是：「网络层 vs 传输层」还是「加密 vs 完整性」？ 评论区可以点名，我后续在系列里单独拆一篇对比表。
