第07章（上）：LangGraph 工作流 —— 为什么需要它，以及如何入门

本文面向：有 Python 基础，学过 LangChain Chain/Agent 但还没接触 LangGraph 的开发者。读完本文，你将清楚地知道：LangGraph 解决什么问题、什么场景用它、它有哪些优缺点，以及如何一步步开发第一个 LangGraph 应用。

前期回顾

• 第01章：从零开始调用 LLM-入门 Qwen 大模型 API
• 第02章：Prompt 工程 —— 用语言精准指挥 AI
• 第03章：LCEL 链式调用——让 AI 任务像流水线一样运转
• 第04章：AI Tools 工具调用 —— 让 AI 伸出"手"与世界交互
• 第05章：AI Agent 智能体 —— 让 AI 自主决策，循环解决问题
• 第06章（上）：AI RAG 检索增强生成 — 从零到生产
• 第06章（下）：AI RAG 向量库选型与生产实践

写给零基础开发者

先问自己这 4 个问题，如果有 2 个"是"，你就需要 LangGraph：

问题	你的答案
我的 AI 流程需要根据条件走不同分支吗？	□ 是 □ 否
我的 AI 任务需要循环执行直到满足条件吗？	□ 是 □ 否
我需要在关键步骤让人工审核/确认吗？	□ 是 □ 否
我需要多个 AI 角色互相协作完成任务吗？	□ 是 □ 否

答了 2 个以上"是" → 继续读。全是"否" → 用 LangChain Chain 就够了。

---

一、为什么需要 LangGraph？

1.1 Chain 和 Agent 的局限

在学习 LangGraph 之前，你已经学过：

• Chain：把任务串成流水线，A → B → C，每步固定，不能分支，不能循环
• Agent：LLM 自主决策，循环调用工具，灵活但像"黑箱"，难以控制和调试

它们能覆盖大多数场景，但有些问题它们解决不了：

❌ Chain 做不到的事

场景：文章审核流程
要求：AI 审核文章 → 如果有问题则修改 → 修改后再审核 → 直到通过

用 Chain 实现：
  审核链 → 修改链 → 审核链 → 修改链 → ...（无限嵌套！怎么循环？）

❌ 问题：Chain 是线性的，不支持循环和条件分支

❌ Agent 做不到的事

场景：资金报销审批
要求：AI 分析报销单 → 金额超过5000元必须人工审批 → 人工批准后才能入账

用 Agent 实现：
  create_react_agent(llm, tools=[analyze_tool, approve_tool])

❌ 问题：Agent 自主决策，根本不会等人工！它会直接"假装"已批准后继续执行

❌ 多 Agent 协作做不到的事

场景：AI 写作系统
要求：研究员收集资料 → 写作者撰写草稿 → 审核者评审 → 不通过则发回写作者修改

用单个 Agent 实现：
  一个 Agent 需要"扮演"多个角色，提示词复杂，行为难以控制

❌ 问题：单 Agent 难以稳定地模拟多角色协作

1.2 LangGraph 的解决方案

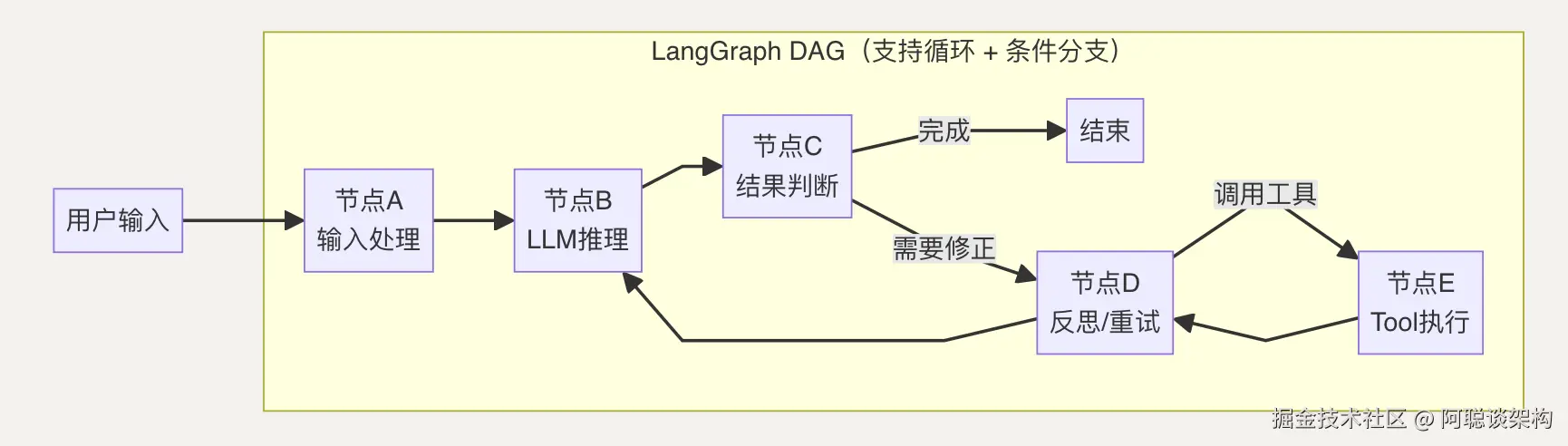

LangGraph 将 AI 工作流表示为有向图（Directed Graph）：

• 节点（Node） = Python 函数，处理数据
• 边（Edge） = 固定顺序连接
• 条件边（Conditional Edge） = 根据结果动态选择下一步
• 状态（State） = 所有节点共享的数据（相当于工作流的"白板"）

1.3 Chain vs Agent vs LangGraph 对比

特性	Chain	Agent	LangGraph
执行结构	线性，固定顺序	动态循环，LLM 决定	图状态机，你控制
循环支持	❌	✅ (ReAct)	✅ (显式循环)
条件分支	❌	✅ (隐式)	✅ (显式，你定义)
人工介入	❌	❌	✅
多 Agent 协作	❌	❌	✅
可调试性	高	低	高
适合新手	✅	✅	需要一定基础
灵活性	低	高	最高

1.4 LangGraph 的优缺点

✅ 优点：

1. 显式控制流：你定义图结构，行为可预测、可调试
2. 支持复杂流程：循环、分支、并行、多 Agent 协作都原生支持
3. Human-in-the-Loop：可以在任意节点暂停等待人工确认
4. 持久化与恢复：通过 Checkpointer 保存状态，支持断点续传
5. 流式输出：原生支持流式执行，用户体验好
6. 可视化：内置 draw_mermaid() 和 print_ascii() 查看图结构

❌ 缺点：

1. 学习曲线：需要理解状态机概念，比 Chain/Agent 复杂
2. 代码量更多：简单任务用 LangGraph 反而繁琐
3. 过度工程：如果只是线性任务，用 Chain 即可

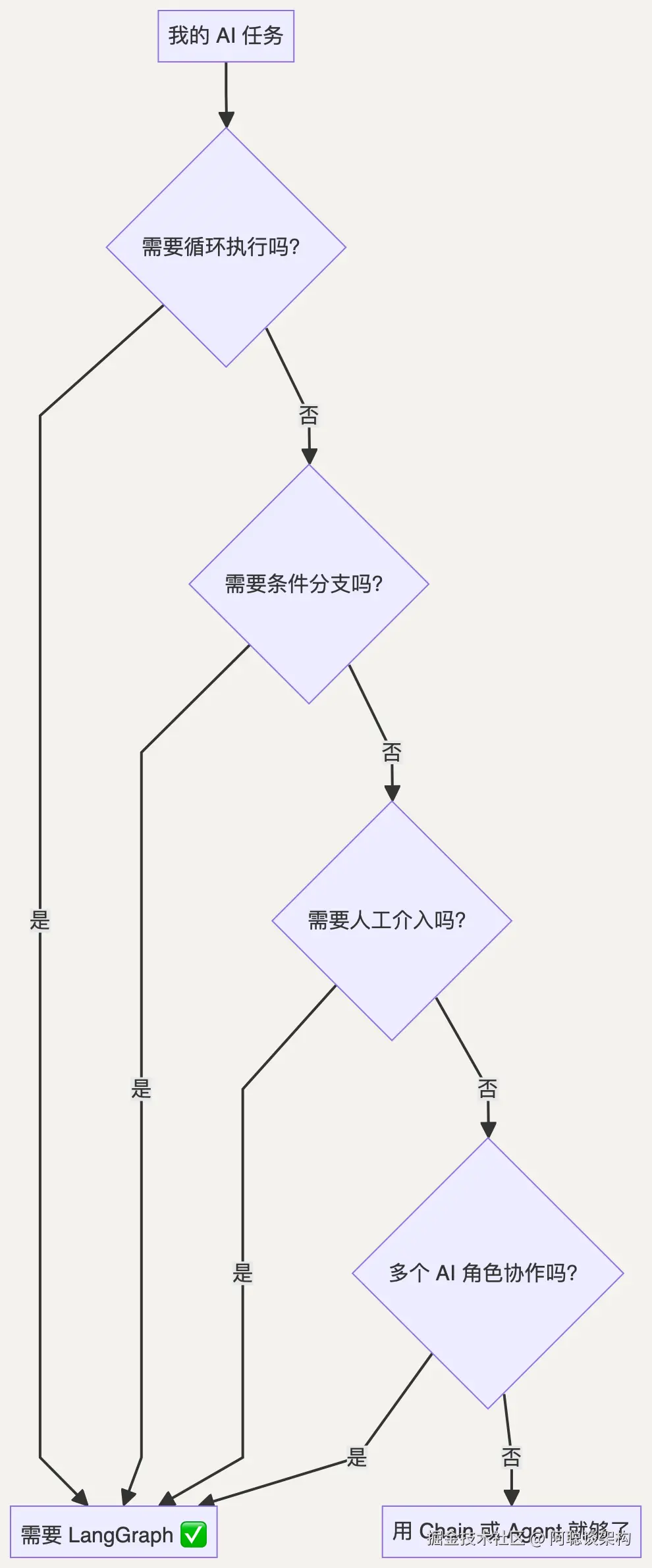

1.5 什么场景该用 LangGraph？

典型场景举例：

场景	用 LangGraph 的理由
代码生成→执行→报错→修复→再执行	需要循环，根据执行结果决定是否继续
文章审核→不合格→修改→再审核	需要循环 + 条件分支
报销单审批（超额需人工批准）	需要 Human-in-the-Loop
研究员+写作者+审核者协作写文章	需要多 Agent 协作
客服：问题分类→路由到专业客服	需要条件分支（路由）

---

二、三大核心概念

2.1 State（状态）—— 工作流的"共享白板"

State 是所有节点共享的数据字典，类似于团队协作中大家都能看到和修改的白板。

from typing import TypedDict, Annotated
from langgraph.graph.message import add_messages

class MyState(TypedDict):
    # ─── 普通字段：后写的值覆盖先写的值（像普通变量赋值）───
    user_name: str        # "Alice"
    task_status: str      # "pending" / "in_progress" / "done"
    result: str           # 最终结果

    # ─── 特殊字段：使用 Reducer 函数控制更新行为 ───
    # add_messages 是一个追加函数：新消息被追加到列表（而不是覆盖）
    # 这样可以保留完整的对话历史
    messages: Annotated[list, add_messages]

为什么要用 Annotated[list, add_messages]？

# 不带 Annotated（普通字段）：
# 节点A 写入 result="第一次结果"
# 节点B 写入 result="第二次结果"
# 最终 state["result"] = "第二次结果"（被覆盖）

# 带 Annotated[list, add_messages]（消息字段）：
# 节点A 写入 messages=[消息1]
# 节点B 写入 messages=[消息2]
# 最终 state["messages"] = [消息1, 消息2]（追加合并）
# ✅ 保留了完整的对话历史

2.2 Node（节点）—— 工作流的"处理步骤"

节点是一个普通的 Python 函数，接收 State，返回要更新的字段。

def my_node(state: MyState) -> dict:
    # ─── 从状态中读取数据 ───
    user_input = state["messages"][-1].content  # 最新消息
    current_status = state.get("task_status", "pending")

    # ─── 执行业务逻辑（可以调用 LLM、数据库、API 等）───
    result = process_input(user_input)

    # ─── 返回要更新的字段（只需返回变更的部分，不用返回完整 state）───
    return {
        "result": result,
        "task_status": "done",
        # 注意：没有返回的字段保持原值不变
    }

重要规则：

• 节点只返回需要更新的字段，不需要返回完整状态
• 节点可以修改任何 State 字段（包括读取其他节点写入的字段）

2.3 Edge（边）—— 工作流的"流转路径"

边决定节点的执行顺序。有两种类型：

from langgraph.graph import StateGraph, START, END

builder = StateGraph(MyState)

# ── 普通边：A 执行完后，一定执行 B ──
builder.add_edge("node_a", "node_b")

# ── 条件边：根据路由函数的返回值决定下一步 ──
def my_router(state: MyState) -> str:
    """路由函数：返回下一个节点的名称。"""
    if state["task_status"] == "error":
        return "retry_node"
    elif state["result"] == "":
        return "fallback_node"
    else:
        return "next_node"

builder.add_conditional_edges(
    "node_a",          # 源节点
    my_router,         # 路由函数（返回字符串）
    {
        "retry_node":    "retry_node",    # 路由函数返回 "retry_node" → 去这里
        "fallback_node": "fallback_node", # 路由函数返回 "fallback_node" → 去这里
        "next_node":     "next_node",     # 路由函数返回 "next_node" → 去这里
    }
)

2.4 建图、编译、运行 —— 三步走

# 第1步：构建图
builder = StateGraph(MyState)
builder.add_node("step1", step1_function)
builder.add_node("step2", step2_function)
builder.add_edge(START, "step1")      # START 是内置起点
builder.add_edge("step1", "step2")
builder.add_edge("step2", END)        # END 是内置终点

# 第2步：编译（生成可执行对象）
graph = builder.compile()

# 第3步：运行（传入初始状态）
result = graph.invoke({
    "user_name": "Alice",
    "task_status": "pending",
    "result": "",
    "messages": [],
})
# result 是最终的完整状态字典
print(result["result"])

---

三、如何可视化验证图结构

这是 LangGraph 最重要的调试技巧之一！在运行图之前，先可视化检查一遍，确保图结构符合预期。

3.1 方式1：ASCII 图（最快，不需要额外依赖）

# 编译图后，直接打印 ASCII 图
graph = builder.compile()
graph.get_graph().print_ascii()

输出示例：

        +-----------+
        | __start__ |
        +-----------+
              *
              *
              *
        +---------+
        | classify |
        +---------+
         *        *
        *          *
       *            *
  +------+    +----------+
  | math |    | knowledge |
  +------+    +----------+
       *            *
        *          *
         *        *
        +---------+
        | __end__ |
        +---------+

3.2 方式2：Mermaid 格式（最直观，可在线查看）

mermaid_text = graph.get_graph().draw_mermaid()
print(mermaid_text)

输出的 Mermaid 文本，复制到以下任意工具即可看到精美流程图：

• mermaid.live （最方便，在线编辑器）
• VS Code 插件："Markdown Preview Mermaid Support"
• GitHub/GitLab：直接在 Markdown 中用 ```mermaid 代码块

输出示例：

%%{init: {'flowchart': {'curve': 'linear'}}}%%
flowchart TD;
	__start__([<p>__start__</p>]):::first
	classify([classify])
	math([math])
	knowledge([knowledge])
	__end__([<p>__end__</p>]):::last
	__start__ --> classify;
	classify -.-> math;
	classify -.-> knowledge;
	math --> __end__;
	knowledge --> __end__;
	classDef default fill:#f2f0ff,line-height:1.2
	classDef first fill-opacity:0
	classDef last fill:#bfb6fc

3.3 方式3：编程方式（用于测试/断言）

# 获取图的结构信息
graph_obj = graph.get_graph()

# 查看所有节点名称
node_names = list(graph_obj.nodes.keys())
print(f"节点列表：{node_names}")

# 查看所有边
for edge in graph_obj.edges:
    print(f"边：{edge.source} → {edge.target}")

# 用于写自动化测试
assert "review" in node_names, "缺少 review 节点！"
assert "publish" in node_names, "缺少 publish 节点！"

💡 开发建议：每次构建完图后，先调用 print_ascii() 或 draw_mermaid() 检查一遍，再运行。这样可以快速发现"少连了一条边"或"边的方向反了"等常见错误。

---

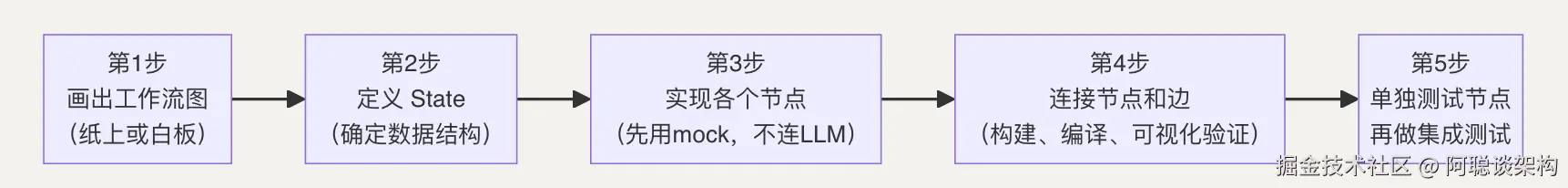

四、5步开发工作流

从需求到可运行代码，建议按这5步走：

第1步：先画图（最重要！）

在写代码前，先用纸/白板画出工作流：

示例：文章审核流程

[开始] → [AI生成草稿] → [人工审核] → 通过 → [发布] → [结束]
                                    ↓
                               不通过 → [AI修改] → [人工审核]（循环）

画完后思考：

• 有几个节点？（对应几个函数）
• 有几条条件边？（对应几个路由函数）
• State 需要哪些字段？（节点间传递什么数据）

第2步：定义 State

根据第1步的分析，定义状态类：

from typing import TypedDict, Annotated
from langgraph.graph.message import add_messages

class ArticleState(TypedDict):
    topic: str          # 写作主题（只读，不变）
    draft: str          # AI 生成的草稿（generate节点写，review节点读）
    feedback: str       # 审核意见（review节点写，revise节点读）
    approved: bool      # 是否通过审核（review节点写，路由函数读）
    final: str          # 最终内容（publish节点写）
    messages: Annotated[list, add_messages]  # 完整历史记录

第3步：实现节点（先 Mock，后接 LLM）

先写不调用 LLM 的 Mock 版本，验证逻辑正确：

# ── Mock 版本：快速验证流程 ──
def generate_node_mock(state: ArticleState) -> dict:
    print(f"  [生成] 模拟生成关于'{state['topic']}'的草稿")
    return {"draft": f"关于{state['topic']}的模拟草稿内容"}

def review_node_mock(state: ArticleState) -> dict:
    # 模拟：直接通过
    print("  [审核] 模拟审核通过")
    return {"approved": True, "feedback": ""}

def publish_node_mock(state: ArticleState) -> dict:
    print("  [发布] 模拟发布")
    return {"final": state["draft"]}

# ── 真实版本：接入 LLM ──
def generate_node(state: ArticleState) -> dict:
    response = llm.invoke([
        SystemMessage(content="你是专业写作者，请根据主题创作300字短文"),
        HumanMessage(content=f"主题：{state['topic']}")
    ])
    return {"draft": response.content}

第4步：构建图并可视化验证

builder = StateGraph(ArticleState)

# 添加节点
builder.add_node("generate", generate_node)
builder.add_node("review", review_node)
builder.add_node("publish", publish_node)

# 添加边
builder.add_edge(START, "generate")
builder.add_edge("generate", "review")
builder.add_conditional_edges(
    "review",
    lambda state: "publish" if state["approved"] else END,
    {"publish": "publish", END: END},
)
builder.add_edge("publish", END)

# ✅ 编译前先验证图结构
graph = builder.compile()
print("图结构验证：")
graph.get_graph().print_ascii()   # 先看 ASCII 验证连通性
print(graph.get_graph().draw_mermaid())  # 再看 Mermaid 确认方向

第5步：测试

# ── 先单独测试节点函数 ──
mock_state = {"topic": "AI", "draft": "", "feedback": "", "approved": False, "final": "", "messages": []}
result = generate_node(mock_state)
assert "draft" in result
assert len(result["draft"]) > 0
print("节点单元测试通过 ✅")

# ── 再做集成测试（用 Mock 节点）──
result = graph.invoke({
    "topic": "人工智能",
    "draft": "", "feedback": "", "approved": False, "final": "",
    "messages": [],
})
assert result["final"] != ""
print("集成测试通过 ✅")

---

五、代码讲解：基础图

代码文件：lessons/07_langgraph/01_basic_graph.py

示例1：最简单的线性图

from typing import TypedDict
from langgraph.graph import StateGraph, START, END

# ──────────────────────────────────────────────────────
# 第1步：定义状态
# ──────────────────────────────────────────────────────
class SimpleState(TypedDict):
    input: str       # 用户输入（不变）
    processed: str   # 预处理后的文本
    result: str      # 最终结果

# ──────────────────────────────────────────────────────
# 第2步：定义节点函数
# ──────────────────────────────────────────────────────
def preprocess_node(state: SimpleState) -> dict:
    """预处理：去掉首尾空格，转小写"""
    text = state["input"]
    processed = text.strip().lower()
    return {"processed": processed}   # 只返回变更的字段

def analysis_node(state: SimpleState) -> dict:
    """分析：统计文本特征"""
    text = state["processed"]
    result = f"词数: {len(text.split())}, 字符数: {len(text)}"
    return {"result": result}

# ──────────────────────────────────────────────────────
# 第3步：构建图
# ──────────────────────────────────────────────────────
builder = StateGraph(SimpleState)

builder.add_node("preprocess", preprocess_node)   # 添加节点
builder.add_node("analysis", analysis_node)

builder.add_edge(START, "preprocess")             # 添加边
builder.add_edge("preprocess", "analysis")
builder.add_edge("analysis", END)

# ──────────────────────────────────────────────────────
# 第4步：编译并可视化验证
# ──────────────────────────────────────────────────────
graph = builder.compile()
graph.get_graph().print_ascii()   # ✅ 先验证图结构

# ──────────────────────────────────────────────────────
# 第5步：运行
# ──────────────────────────────────────────────────────
result = graph.invoke({
    "input": "  Hello LangGraph World  ",
    "processed": "",
    "result": ""
})
print(result["result"])   # 输出：词数: 3, 字符数: 21

示例2：带条件路由的图

class RoutingState(TypedDict):
    question: str    # 用户问题
    category: str    # 分类结果
    answer: str      # 答案

def classify_node(state: RoutingState) -> dict:
    """分类节点：判断问题类型"""
    question = state["question"].lower()
    if any(kw in question for kw in ["几", "多少", "计算"]):
        category = "math"
    elif any(kw in question for kw in ["是什么", "解释", "介绍"]):
        category = "knowledge"
    else:
        category = "general"
    return {"category": category}

def math_node(state: RoutingState) -> dict:
    return {"answer": f"数学处理：{state['question']}"}

def knowledge_node(state: RoutingState) -> dict:
    return {"answer": f"知识回答：{state['question']}"}

def general_node(state: RoutingState) -> dict:
    return {"answer": f"通用回答：{state['question']}"}

# ── 路由函数：返回下一个节点名 ──
def route_question(state: RoutingState) -> str:
    return state["category"]   # "math" / "knowledge" / "general"

builder = StateGraph(RoutingState)
builder.add_node("classify", classify_node)
builder.add_node("math", math_node)
builder.add_node("knowledge", knowledge_node)
builder.add_node("general", general_node)

builder.add_edge(START, "classify")

# 条件边：classify 执行后，根据 route_question 返回值路由
builder.add_conditional_edges(
    "classify",
    route_question,             # 路由函数
    {                           # 路由函数返回值 → 目标节点
        "math": "math",
        "knowledge": "knowledge",
        "general": "general",
    }
)
builder.add_edge("math", END)
builder.add_edge("knowledge", END)
builder.add_edge("general", END)

graph = builder.compile()
result = graph.invoke({"question": "什么是人工智能？", "category": "", "answer": ""})
print(result["answer"])   # 输出：知识回答：什么是人工智能？

运行方式：

python lessons/07_langgraph/01_basic_graph.py

---

六、代码讲解：Agent 循环图

代码文件：lessons/07_langgraph/02_agent_graph.py

这是 create_react_agent 的底层实现原理，手动构建后你才真正明白 Agent 是怎么运作的。

from langgraph.prebuilt import ToolNode  # 自动处理工具调用的内置节点

# 状态：只需要一个 messages 字段（包含完整消息历史）
class AgentState(TypedDict):
    messages: Annotated[list, add_messages]

def agent_node(state: AgentState) -> dict:
    """
    LLM 推理节点。
    接收消息历史，调用绑定了工具的 LLM。
    LLM 决定：调用工具？还是给出最终答案？
    """
    response = llm_with_tools.invoke(state["messages"])
    return {"messages": [response]}

def should_continue(state: AgentState) -> str:
    """
    路由函数：判断 LLM 是否要继续调用工具。
    - 有 tool_calls → "tools"（继续循环）
    - 无 tool_calls → END（任务完成）
    """
    last_message = state["messages"][-1]
    if hasattr(last_message, "tool_calls") and last_message.tool_calls:
        return "tools"
    return END

builder = StateGraph(AgentState)
builder.add_node("agent", agent_node)          # LLM 推理
builder.add_node("tools", ToolNode(tools))     # 工具执行

builder.add_edge(START, "agent")
builder.add_conditional_edges("agent", should_continue, {"tools": "tools", END: END})
builder.add_edge("tools", "agent")   # 工具执行完后，回到 LLM（形成循环！）

graph = builder.compile()

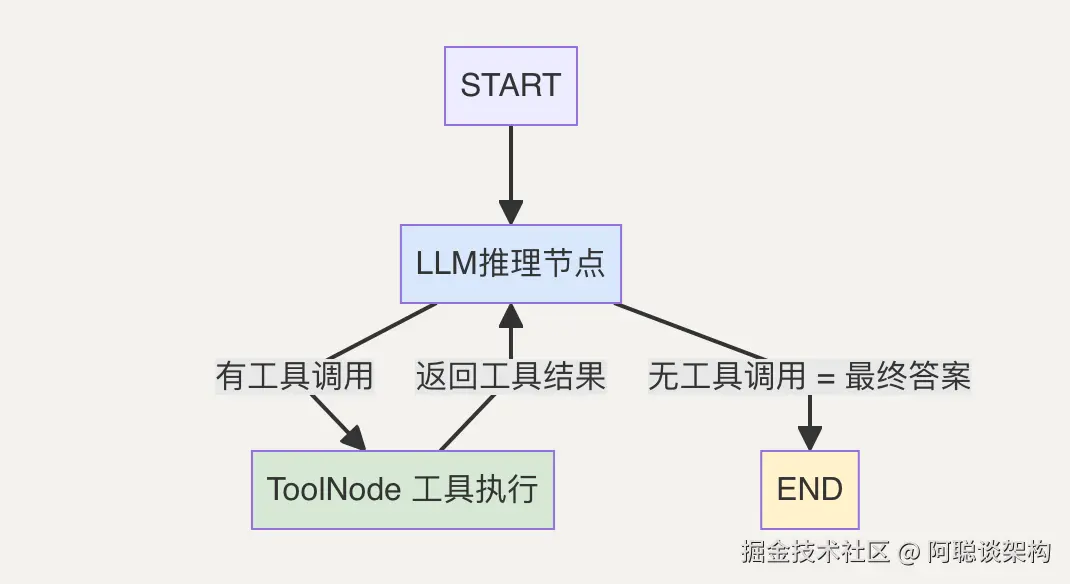

Agent 循环图的执行流程：

运行方式：

python lessons/07_langgraph/02_agent_graph.py

---

七、调试技巧

7.1 打印状态变化

在每个节点开头和结尾打印状态，快速定位问题：

def debug_node(state: MyState) -> dict:
    print(f"\n[debug_node 进入] state = {state}")

    # ... 处理逻辑 ...
    result = {"field": "value"}

    print(f"[debug_node 退出] 返回 = {result}")
    return result

7.2 用 Mock 节点隔离问题

# 测试图结构时，先用不调用 LLM 的 Mock 节点
def mock_generate(state):
    return {"draft": "模拟草稿"}

def mock_review(state):
    return {"approved": True}

# 确认图流转正确后，再替换成真实的 LLM 节点
graph = builder.compile()

7.3 常见错误对照表

错误现象	可能原因	解决方案
KeyError: 'field_name'	State 字段未初始化	在 invoke() 时提供所有字段的初始值
图无限循环	条件边路由函数永远不返回 END	增加循环计数，超过上限强制结束
节点执行顺序不对	边的连接方向错误	用 print_ascii() 可视化验证
AttributeError: tool_calls	消息类型检查不完整	用 hasattr(msg, "tool_calls") 判断
路由函数返回了不在映射表里的值	返回值和映射表不匹配	确保路由函数的所有返回值都在映射字典的 key 中

---

八、小结

本章（上）涵盖了 LangGraph 入门所需的所有知识：

LangGraph 基础
├── 为什么需要？          ← Chain 无法循环，Agent 无法控制，LangGraph 解决这些
├── 什么场景用？          ← 循环/分支/多角色协作/人工介入
├── 三大概念：
│   ├── State（共享白板）   ← TypedDict，用 Annotated[list, add_messages] 追加消息
│   ├── Node（处理函数）    ← 接收 State，返回变更字段
│   └── Edge（流转路径）    ← 普通边 or 条件边
├── 图可视化：            ← print_ascii() 快速看，draw_mermaid() 精美看
├── 5步开发工作流：        ← 先画图 → 定义State → Mock节点 → 连图可视化 → 测试
├── 代码：01_basic_graph.py  ← 线性图 + 条件路由
└── 代码：02_agent_graph.py  ← Agent 循环（LLM + ToolNode）

---

📌 下篇预告：第07章（下）将讲解 LangGraph 的进阶特性：

• 检查点（Checkpointer）：保存执行状态，支持断点续传
• Human-in-the-Loop：在指定节点暂停等待人工确认
• 多 Agent 协作：协调器 + 专业化 Agent 的完整实现

作者：阿聪谈架构
公众号：阿聪谈架构（分享后端架构 / AI / Java 技术文章）
相关代码关注公众号：【阿聪谈架构】 回复：AI专栏代码
