高精度高效率100V转5V快充供电芯片方案H6225H
一、方案介绍：

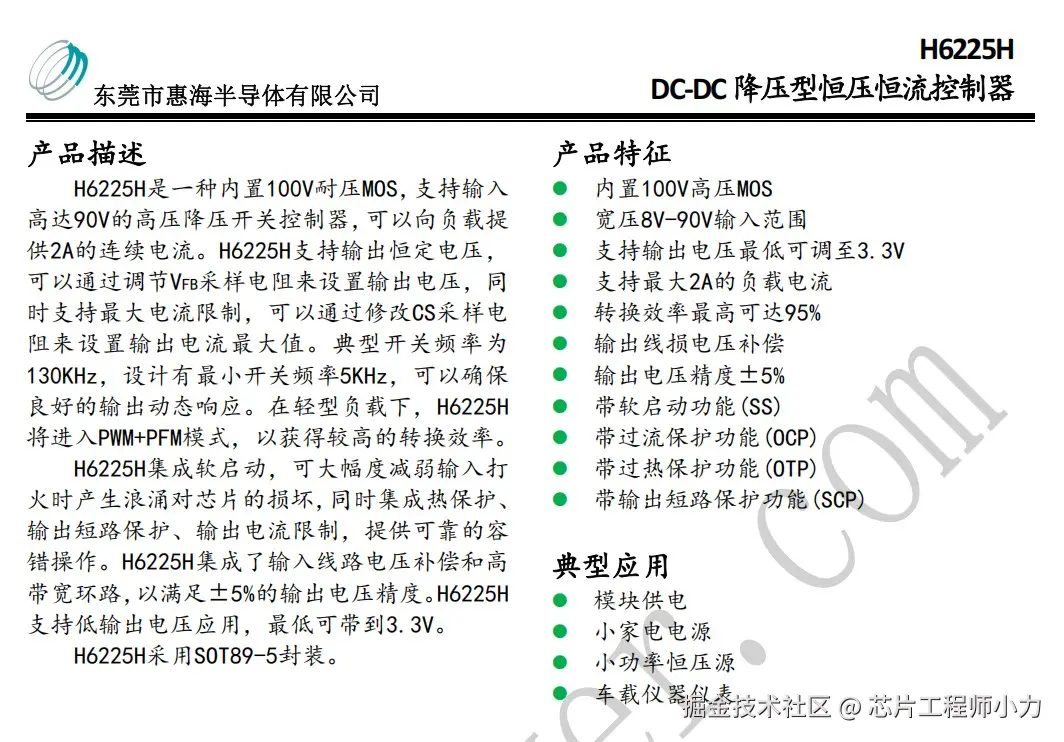

惠海半导H6225H是一款内置100V耐压 MOS 管的高压降压开关控制器，支持90V输入电压，可向负载提供2A连续输出电流。芯片支持恒压输出，可通过调节VFB采样电阻设定输出电压；同时具备输出限流功能，通过修改CS采样电阻即可设置最大输出电流。
器件典型开关频率为130kHz，内置5kHz最小开关频率，保证优异的输出动态响应。轻载条件下，H6225H 自动进入PWM+PFM复合模式，有效提升转换效率。
芯片集成软启动功能，可大幅抑制上电浪涌与输入冲击，降低对芯片的损伤；同时集成过温保护、输出短路保护及输出限流保护，实现可靠的容错运行。此外，H6225H 内置输入线电压补偿与高带宽环路，输出电压精度高，支持低输出电压应用，最低输出电压低至3.3V。
H6225H 采用SOT89-5封装。
二、方案应用：
惠海半导体H6225H是专为高性价供电方案设计的高精度降压恒压芯片，已在各大厂商大批量应用，出货量大、稳定成熟、性价比高。
