网络准入控制双雄对决：Portal vs 802.1X协议栈深度解析随着BYOD和远程办公普及，企业网络面临内部威胁和合

一、前言：为什么需要网络准入控制

1.1 企业网络安全现状

在数字化转型浪潮中，企业网络边界日益模糊。BYOD（自带设备）、IoT设备爆发式增长、远程办公常态化，使得传统的"边界防御"模式面临严峻挑战：

内部威胁：据统计，60%以上的数据泄露来自内部网络
影子IT：未经授权的设备接入企业网络
合规压力：等保2.0、GDPR等法规要求严格的访问控制
访客管理：如何安全便捷地为访客提供网络访问

1.2 网络准入控制（NAC）的核心价值

网络准入控制（Network Access Control, NAC）是解决上述问题的关键技术，其核心目标是：

"只有合法的用户、使用合规的设备、在授权的时间，才能访问指定的资源"

NAC的三大支柱：

支柱	英文	核心问题	实现方式
认证	Authentication	你是谁？	用户名/密码、证书、MAC地址等
授权	Authorization	你能做什么？	VLAN分配、ACL下发、带宽限制等
计费	Accounting	你做了什么？	审计日志、流量统计、在线时长等

1.3 两种主流认证方式

在NAC领域，Portal认证和802.1X认证是最常用的两种技术方案：

Portal认证：基于Web页面的应用层认证，便捷灵活
802.1X认证：基于端口的链路层认证，安全可靠

本文将深入剖析这两种技术的原理、流程、优缺点，并提供企业级部署建议。

二、Portal认证深度解析

2.1 什么是Portal认证

Portal认证（门户网站认证/强制门户认证/Captive Portal）是一种基于HTTP/HTTPS协议的应用层网络接入控制技术。用户在接入网络后，必须通过浏览器在特定的门户网站完成身份验证，才能访问互联网资源。

典型场景

机场、酒店、咖啡厅的公共WiFi
校园网学生宿舍区
企业访客网络
商场、医院等公共场所网络

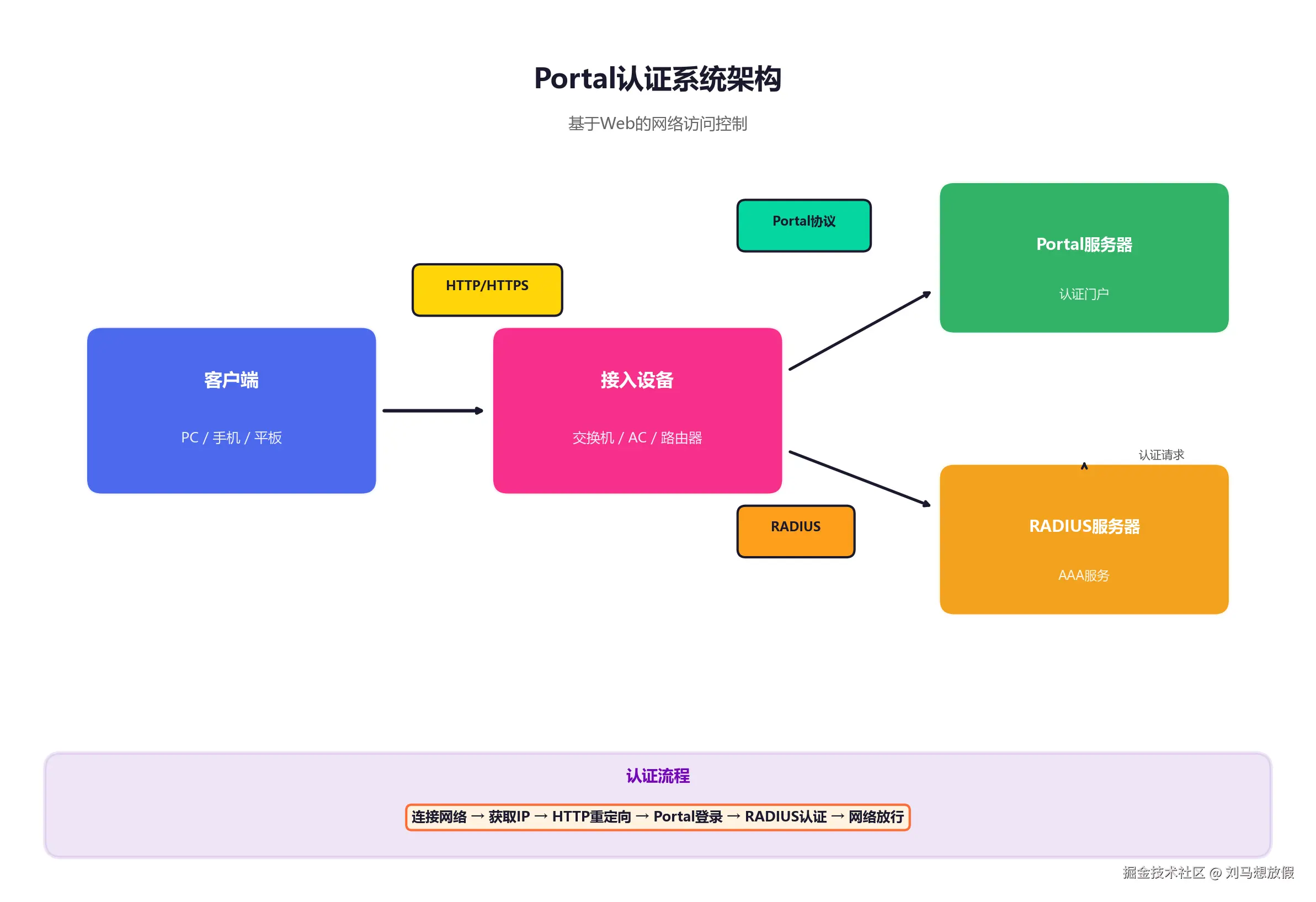

2.2 Portal认证系统架构

Portal认证架构图

四大核心组件

组件	功能描述	典型实现
客户端	安装有浏览器的主机，通过HTTP/HTTPS发起请求	PC、手机、平板等
接入设备	拦截请求、执行重定向、与服务器交互	交换机、路由器、AC、防火墙
Portal服务器	提供认证页面，处理用户提交的认证信息	开源CoovaChilli、PacketFence、Cloud4Wi
认证服务器	完成AAA（认证、授权、计费）	FreeRADIUS、Windows NPS、LDAP/AD

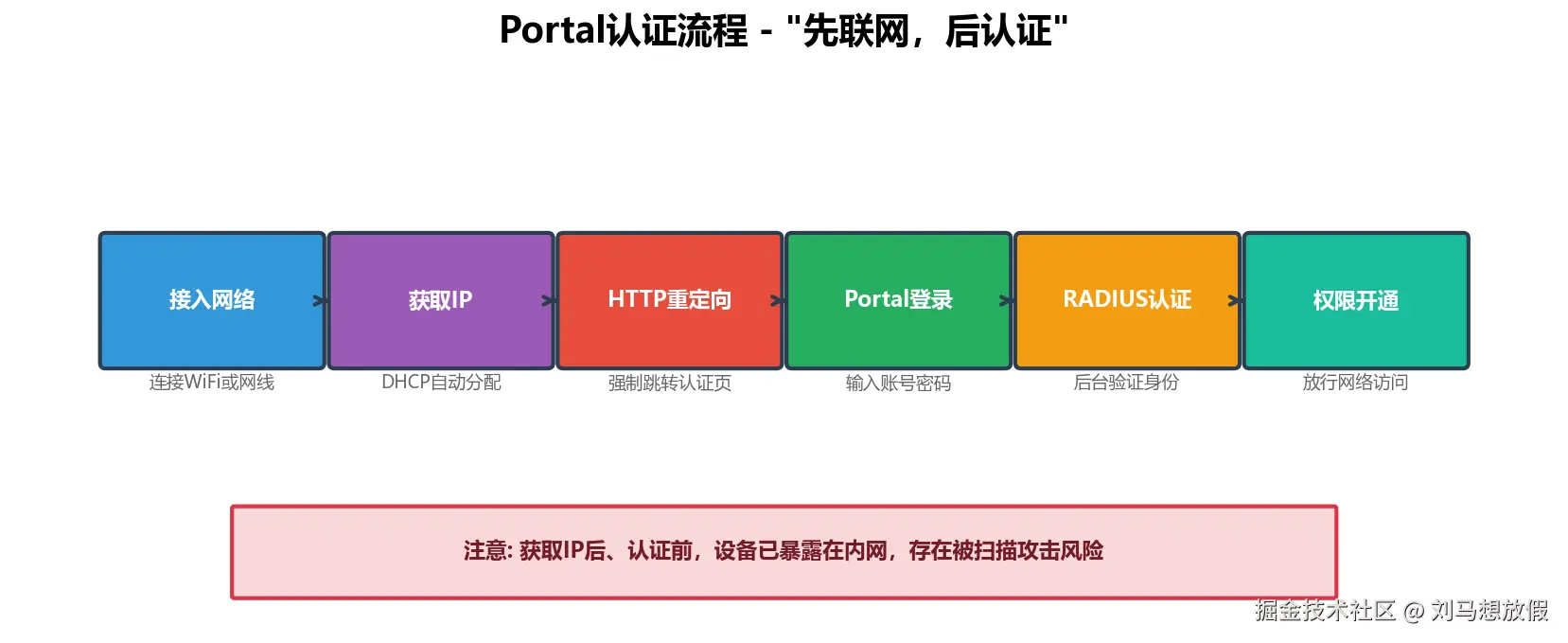

2.3 Portal认证原理详解

核心机制："先联网，后认证"

Portal认证流程图

详细工作流程

第一阶段：网络接入与IP获取

用户接入网络：通过有线或无线方式连接到接入设备
DHCP分配IP：接入设备允许DHCP流量通过，用户获取内网IP地址
预连接状态：接入设备创建用户在线表项，但仅允许访问有限资源（如Portal服务器、DNS）

第二阶段：HTTP拦截与重定向

发起HTTP请求：用户尝试访问任意网站（如 http://www.example.com）
请求拦截：接入设备（如AC或交换机）拦截HTTP/HTTPS请求

强制重定向：返回302重定向响应，将用户引导至Portal认证页面

HTTP/1.1 302 Found
Location: https://portal.example.com/login?nas_id=xxx&user_ip=xxx

第三阶段：用户认证

呈现认证页面：Portal服务器返回登录页面，包含：
- 用户名/密码输入框
- 短信验证码选项（可选）
- 社交媒体登录选项（可选）
- 服务条款和使用协议
用户提交凭证：用户输入认证信息后，Portal服务器处理：
- CHAP模式：向接入设备请求Challenge（随机数），对密码进行加密
- PAP模式：明文传输用户名和密码（不推荐）

第四阶段：RADIUS认证

认证请求转发：Portal服务器通过Portal协议或HTTP协议将认证信息发送给接入设备
RADIUS交互：接入设备作为RADIUS Client，向RADIUS服务器发送Access-Request

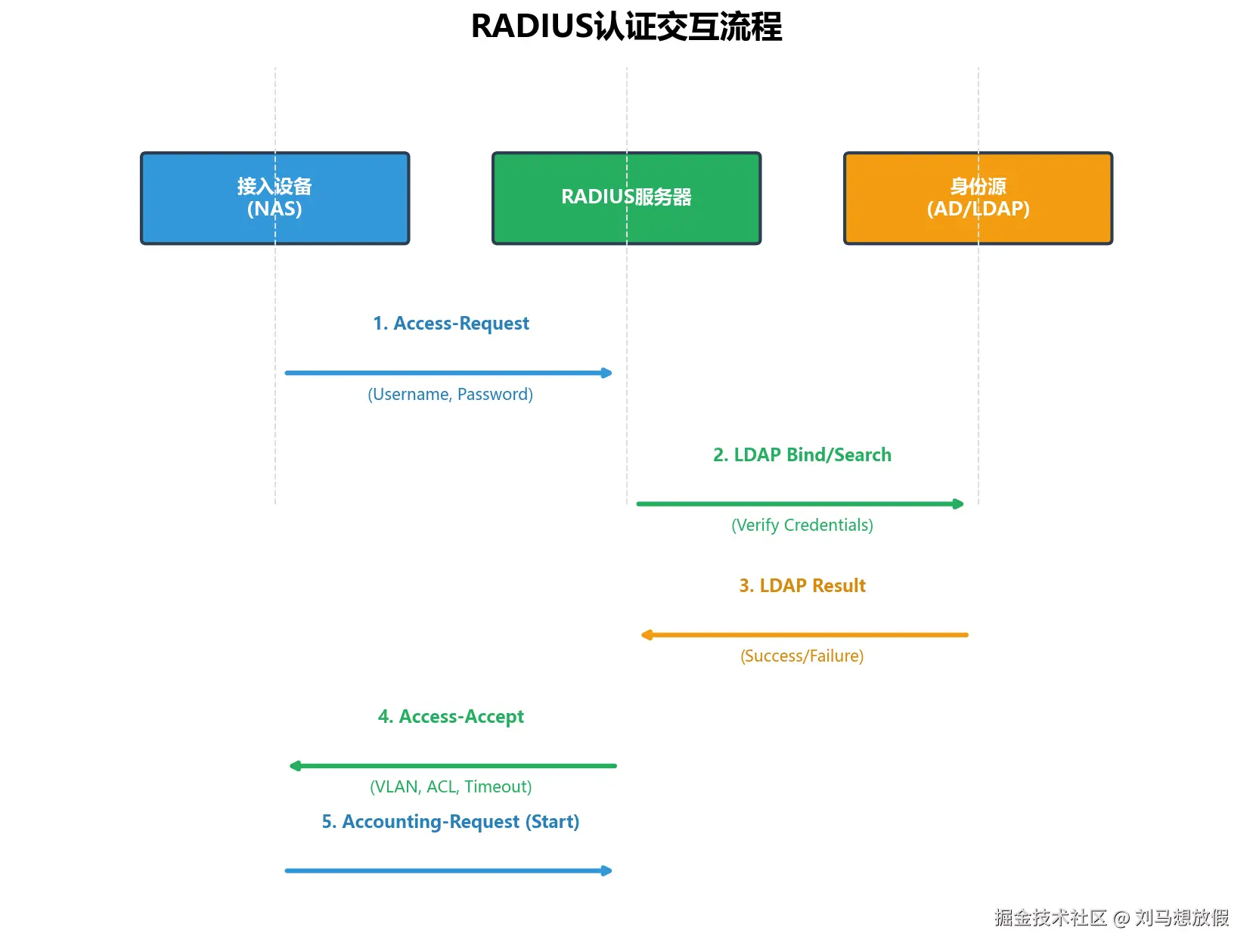

RADIUS认证流程

第五阶段：权限开通

认证结果返回：RADIUS服务器返回认证结果
- 成功：返回Access-Accept，可携带授权信息（如VLAN、ACL）
- 失败：返回Access-Reject，拒绝接入
流量放行：接入设备收到认证成功消息后：
- 更新用户表项状态为"已认证"
- 放行该用户的所有流量
- 开始计费（记录在线时长、流量等）

2.4 Portal协议详解

Portal协议报文类型

Portal协议是用于Portal服务器与接入设备之间通信的协议：

报文类型	方向	作用
REQ_CHALLENGE	Portal Server → NAS	请求Challenge（用于CHAP加密）
ACK_CHALLENGE	NAS → Portal Server	返回Challenge
REQ_AUTH	Portal Server → NAS	发送认证请求
ACK_AUTH	NAS → Portal Server	返回认证结果
REQ_LOGOUT	Portal Server → NAS	请求用户下线
ACK_LOGOUT	NAS → Portal Server	确认下线
AFF_ACK_AUTH	Portal Server → NAS	确认收到认证结果

HTTP/HTTPS认证方式

对于不支持Portal协议的设备，可采用HTTP方式：

POST /auth HTTP/1.1
Host: nas.example.com
Content-Type: application/x-www-form-urlencoded

user_name=alice&user_pass=encrypted_password&nas_ip=10.1.1.1&user_ip=192.168.1.100

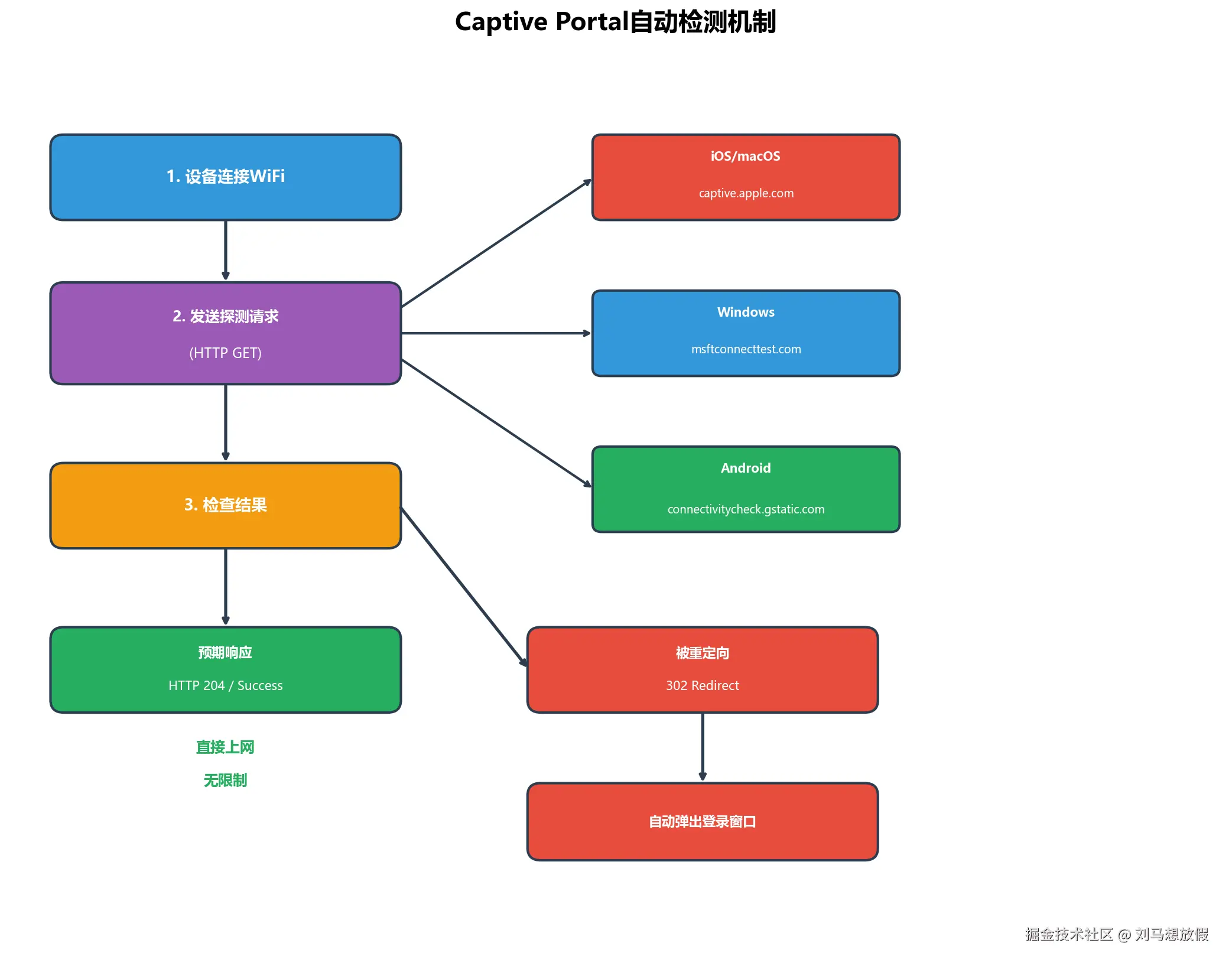

2.5 Captive Portal检测机制

现代操作系统（iOS、Android、Windows、macOS）内置了Captive Network Assistant (CNA)，用于自动检测Portal网络：

检测流程

Captive Portal检测机制

各操作系统探测URL

操作系统	探测URL	预期响应
iOS/macOS	`http://captive.apple.com/hotspot-detect.html`	`Success`
Windows	`http://www.msftconnecttest.com/connecttest.txt`	`Microsoft Connect Test`
Android	`http://connectivitycheck.gstatic.com/generate_204`	HTTP 204
Chrome OS	`http://clients3.google.com/generate_204`	HTTP 204

2.6 Portal认证的功能特性

2.6.1 多种认证方式支持

认证方式	实现原理	适用场景
本地账号	Portal服务器本地数据库验证	小型网络
RADIUS认证	转发至RADIUS服务器验证	企业统一认证
LDAP/AD认证	对接目录服务	Windows域环境
短信认证	对接短信网关	访客网络
微信认证	OAuth2.0对接微信	商业场所
免认证	MAC白名单/IP白名单	特殊设备

2.6.2 高级功能特性

页面定制化

自定义Logo、配色、背景图
多语言支持
服务条款展示
广告位嵌入

策略控制

时间控制（允许接入时段）
流量配额（日/月限额）
带宽限速
并发终端数限制

无感知认证

MAC地址记忆
Cookie记住用户名
自动续期

2.6.3 安全性增强

功能	说明
HTTPS强制	全站TLS加密，防止中间人攻击
防暴力破解	账号锁定策略（5次错误锁定15分钟）
验证码机制	图形验证码/短信验证码
防共享检测	基于TTL、User-Agent、MAC变化检测
会话超时	空闲超时、绝对超时双机制

2.7 Portal认证的优缺点

优势

优势	说明
无需客户端	任何带浏览器的设备均可使用，兼容性极佳
部署简单	只需配置Portal服务器和接入设备，无需终端配置
灵活定制	认证页面可自定义，支持广告投放、服务条款展示
多种认证方式	支持账号密码、短信、微信、访客自助等
用户体验好	操作流程直观，符合用户习惯

局限性

局限性	说明
安全性较低	认证前用户已获取IP，存在被攻击风险；HTTP传输可能被劫持
无法保护认证前流量	用户获取IP后、认证前，可能已被扫描或攻击
防共享困难	基于IP/MAC的检测容易被代理、NAT绕过
哑终端不支持	IoT设备、打印机等无法使用浏览器认证

三、802.1X认证深度解析

3.1 什么是802.1X认证

802.1X（IEEE 802.1X）是一种基于端口的网络访问控制标准，工作在数据链路层（L2）。它在用户设备与网络接入设备之间建立认证机制，只有通过认证的设备才能访问网络资源。

核心特点

"先认证，后联网" —— 用户必须在获取IP地址之前完成认证

典型应用场景

企业办公网络（员工电脑）
高安全要求区域（财务、研发、数据中心）
有线网络接入控制
企业级WiFi（WPA-Enterprise）

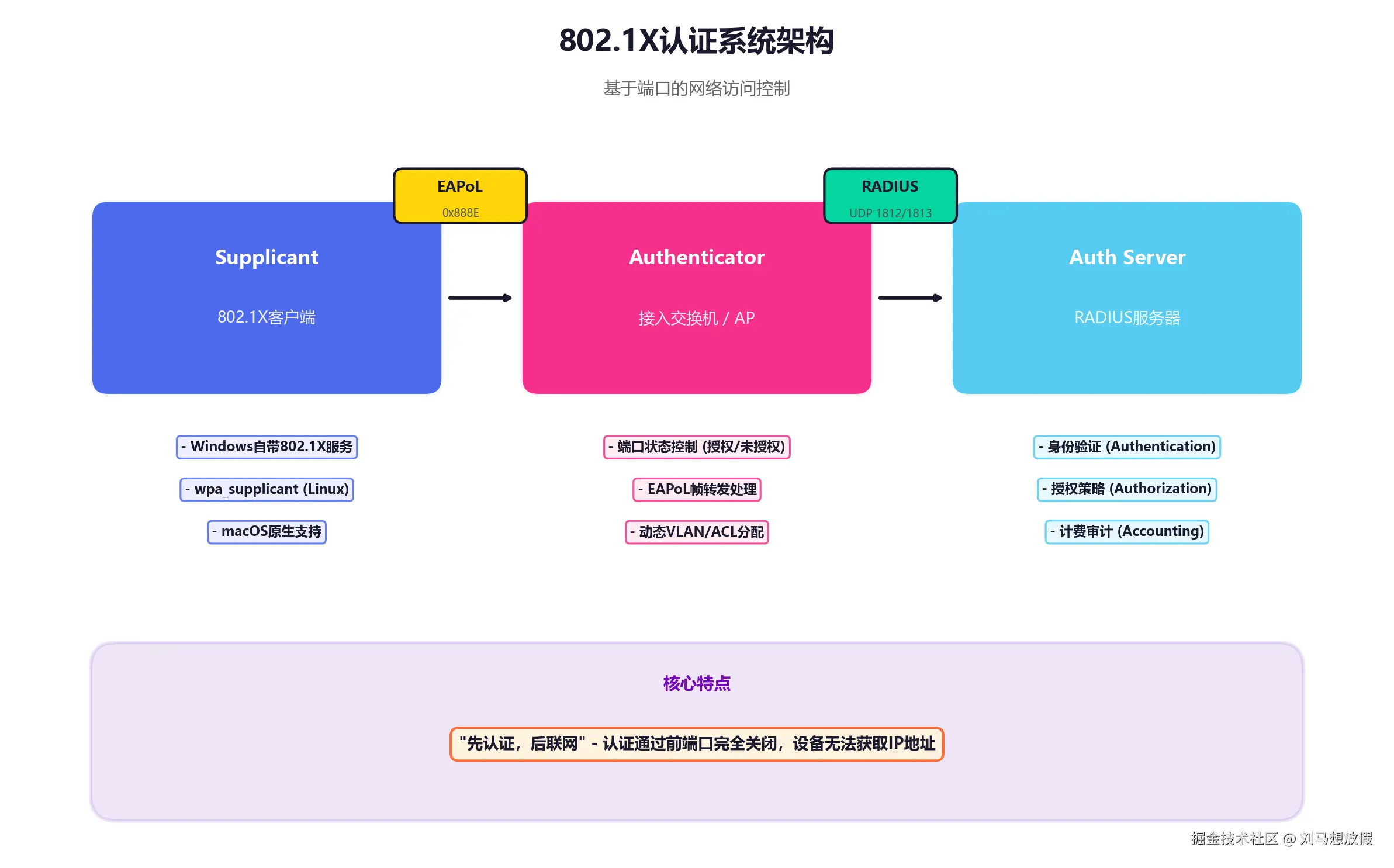

3.2 802.1X系统架构

802.1X系统架构

三大核心组件详解

组件	英文	功能	典型实现
客户端	Supplicant	响应认证请求，提供身份凭证	Windows自带、wpa_supplicant（Linux/Android）、Apple 802.1X
接入设备	Authenticator/NAS	提供网络接入端口，转发认证报文	企业级交换机、无线AP
认证服务器	Authentication Server	验证身份，下发授权策略	RADIUS服务器（连接LDAP/AD）

3.3 802.1X端口控制原理

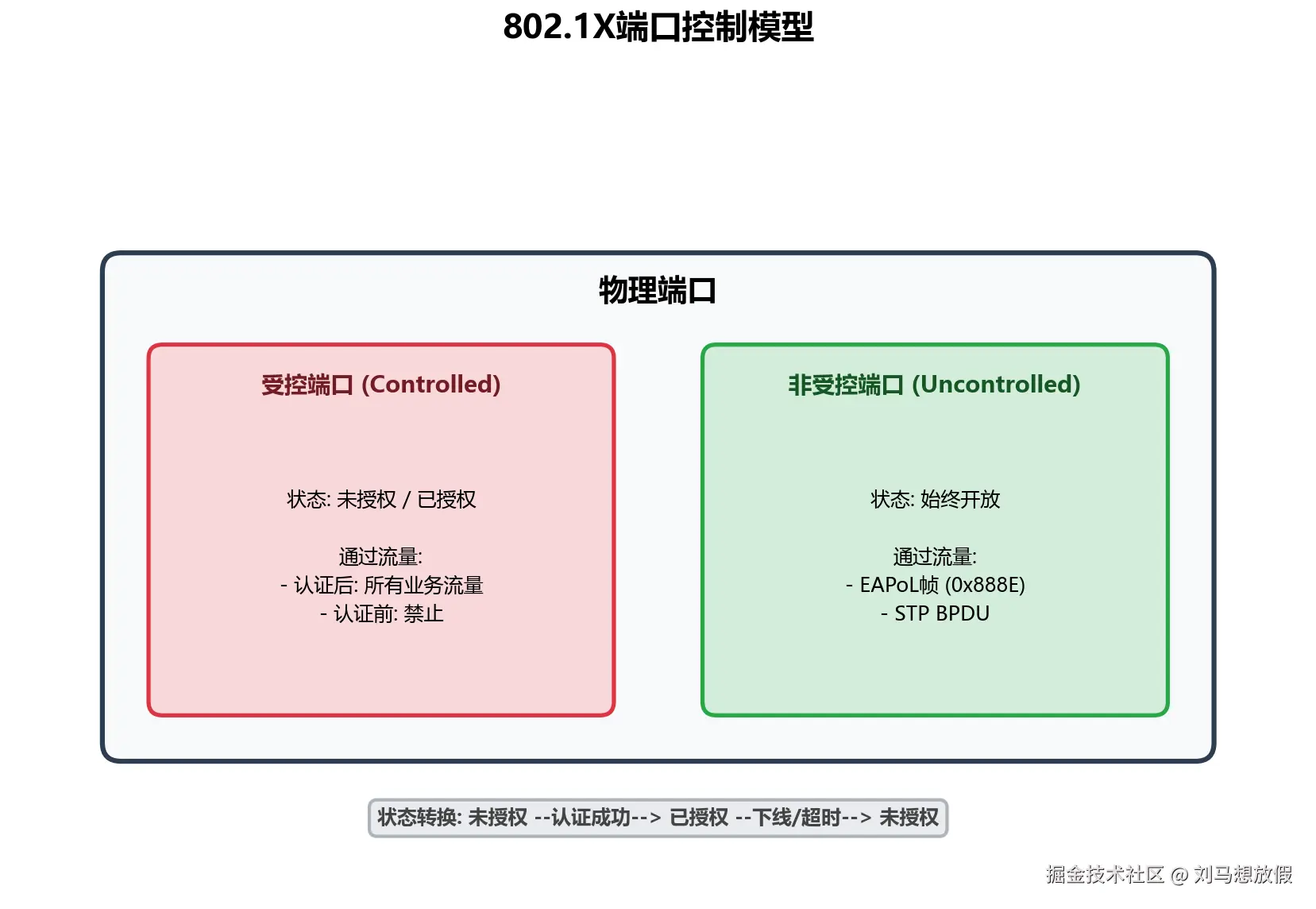

端口状态模型

802.1X将物理端口逻辑划分为两个虚拟端口：

802.1X端口控制模型

端口授权模式

模式	说明	适用场景
Auto	默认未授权，认证通过后变为授权	常规用户接入
Force-Authorized	始终授权，不进行认证	信任端口（如服务器）
Force-Unauthorized	始终未授权，拒绝所有流量	隔离端口

3.4 EAP协议详解

**EAP（Extensible Authentication Protocol，可扩展认证协议）**是802.1X的核心，提供灵活的认证机制。

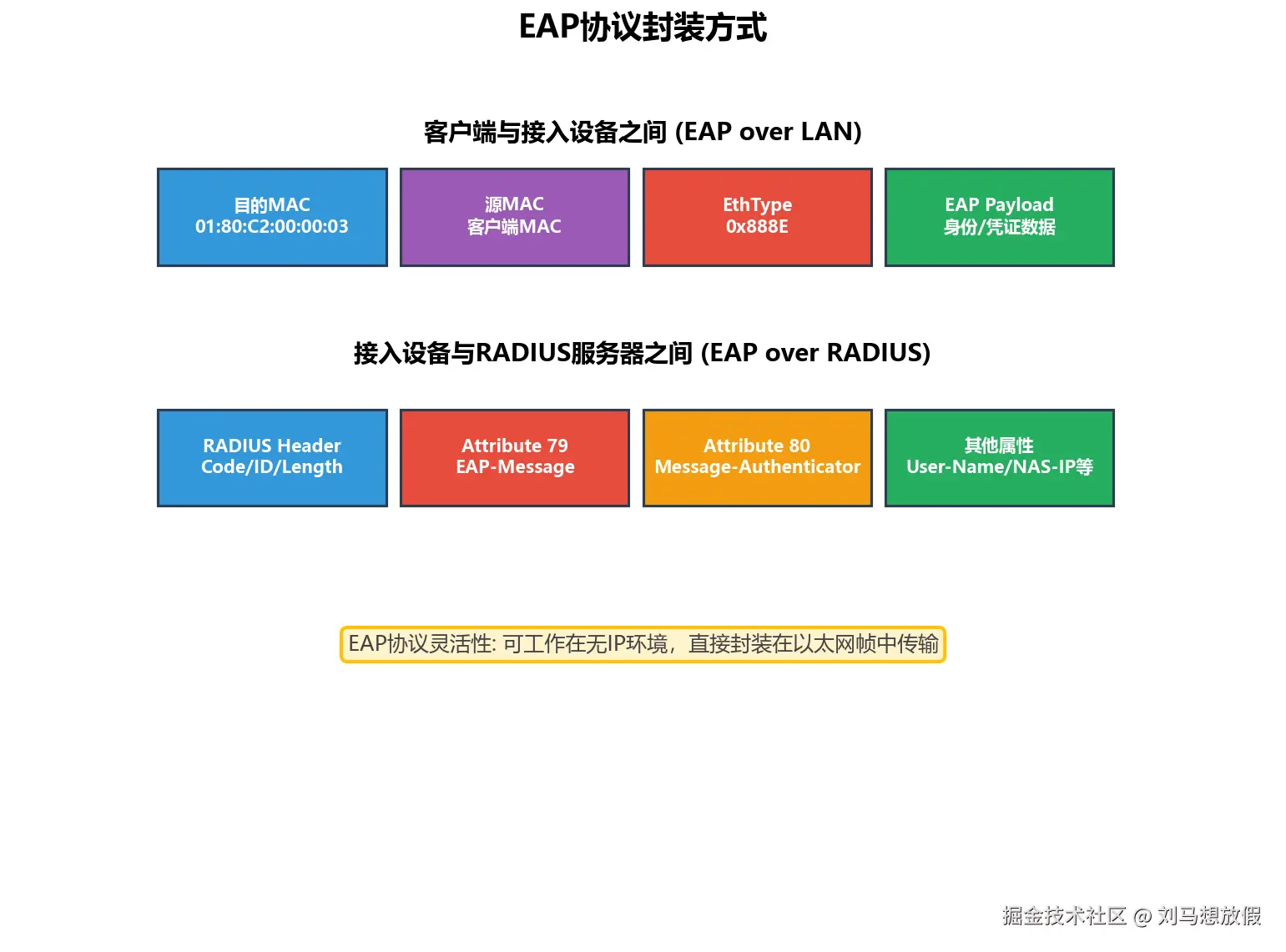

EAP封装方式

EAP协议栈封装

常见EAP认证方法对比

EAP方法	服务器证书	客户端证书	用户凭证	安全性	部署复杂度	推荐场景
EAP-TLS	需要	需要	无	⭐⭐⭐ 最高	高	政府、金融、高安全环境
EAP-PEAP	需要	不需要	用户名/密码	⭐⭐ 高	中	企业办公（最常用）
EAP-TTLS	需要	不需要	用户名/密码	⭐⭐ 高	中	兼容旧系统
EAP-MD5	不需要	不需要	用户名/密码	⭐ 低	低	仅测试使用

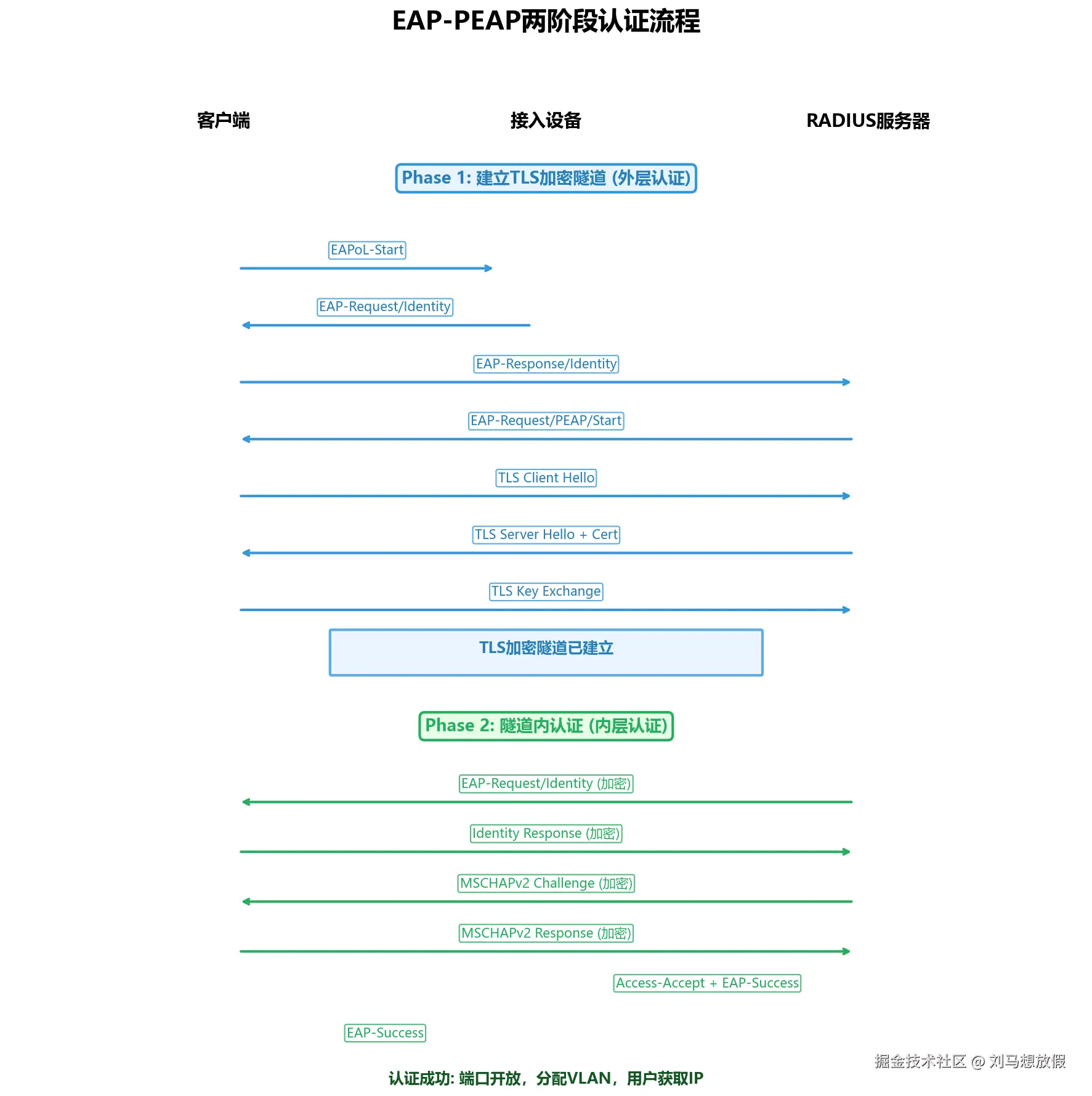

EAP-PEAP 详细流程

EAP-PEAP（Protected EAP）是目前企业最常用的认证方式，采用TLS隧道保护内部认证：

EAP-PEAP认证流程

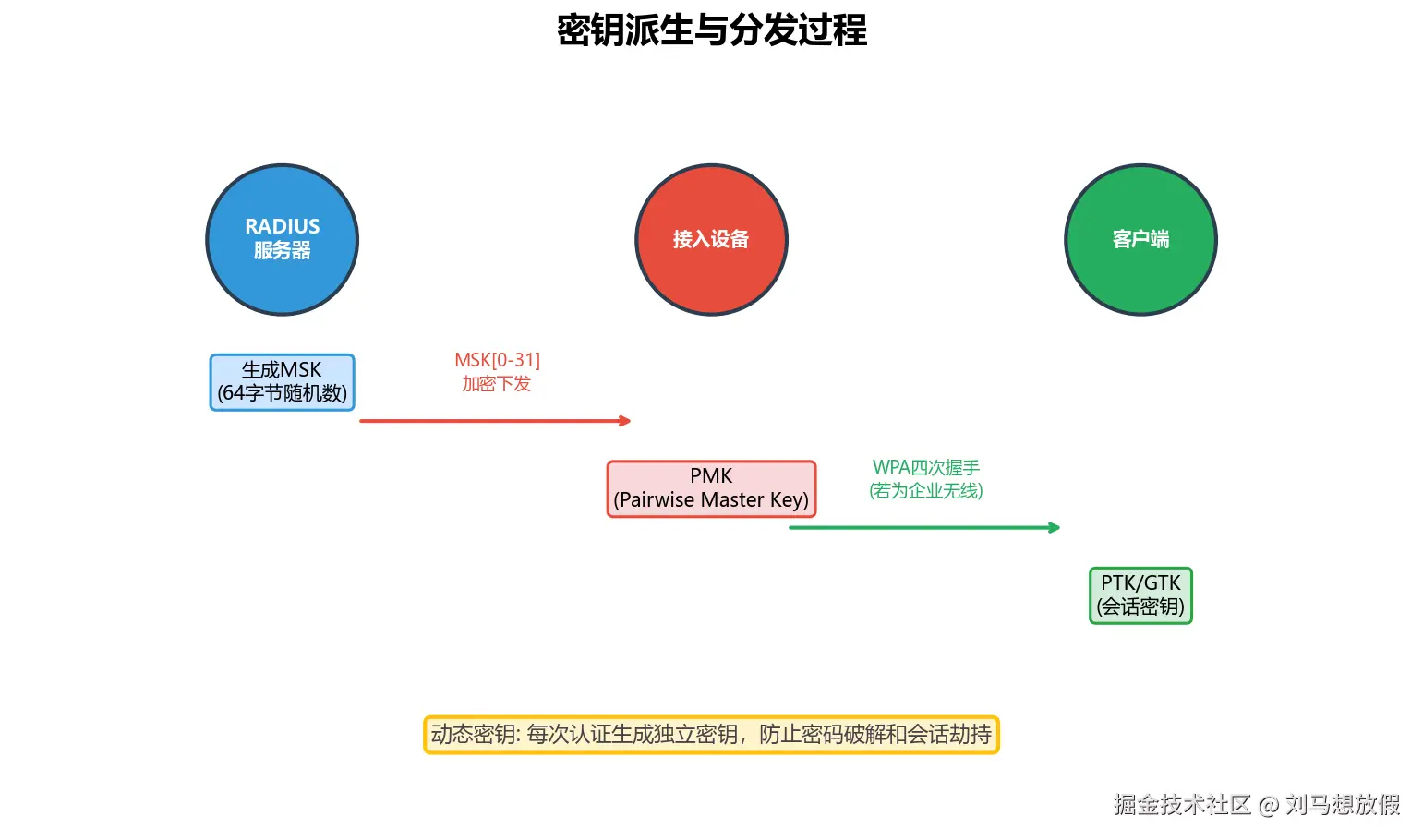

密钥派生过程

密钥派生与分发

3.5 EAP中继 vs EAP终结

接入设备处理EAP报文有两种方式：

特性	EAP中继 (EAP Relay)	EAP终结 (EAP Termination)
处理逻辑	透传EAP报文，不解析内容	解析EAP，提取用户名/密码
服务器要求	必须支持EAP	普通RADIUS即可（PAP/CHAP）
支持的EAP类型	全部（TLS、PEAP、TTLS等）	仅MD5-Challenge
安全性	高	中
适用场景	企业级部署	旧系统兼容

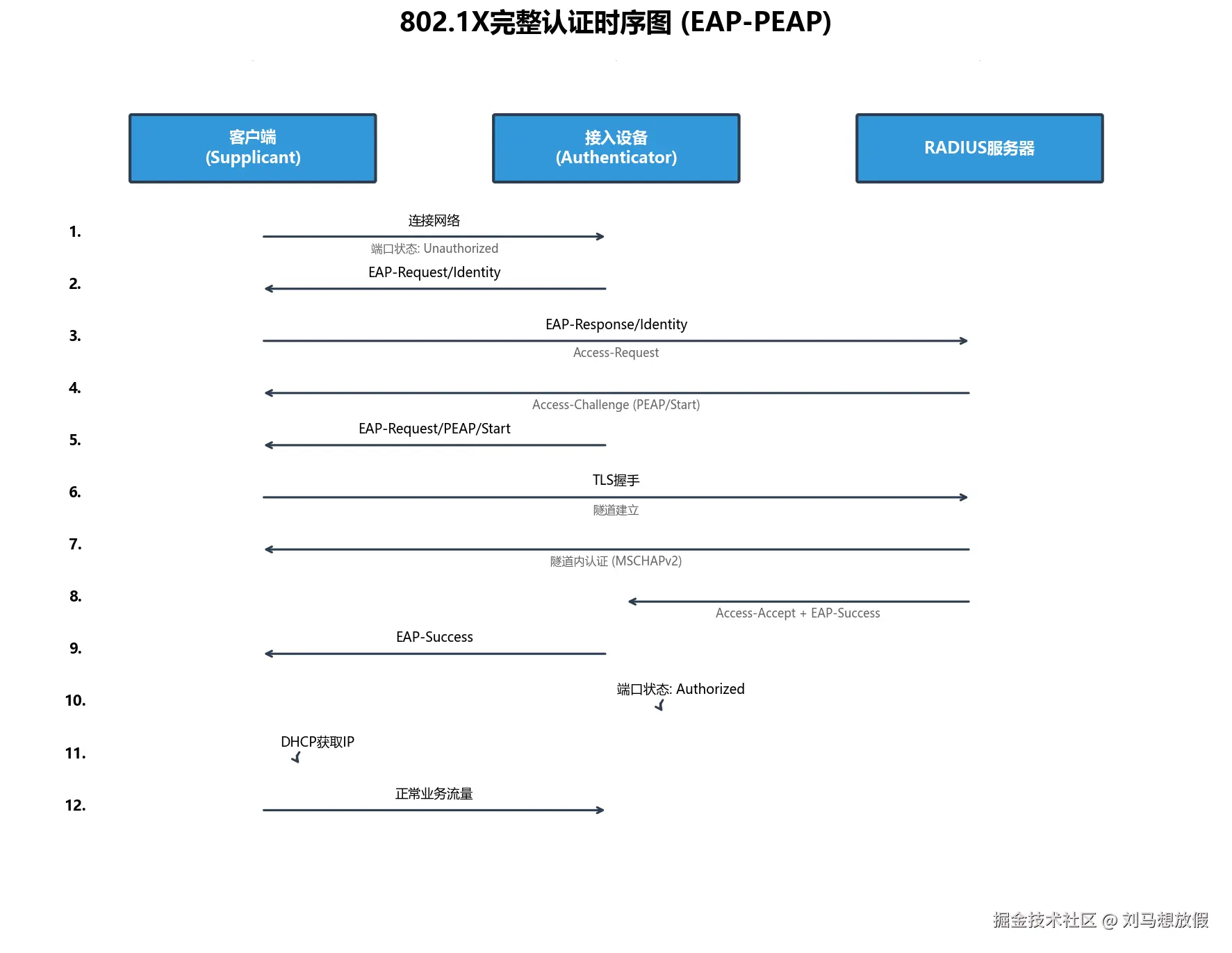

3.6 802.1X认证详细流程

完整认证流程（EAP-PEAP）

802.1X完整认证流程

3.7 802.1X的功能特性

3.7.1 动态授权（CoA）

RADIUS服务器可以在认证后动态修改用户权限：

CoA操作	功能说明	应用场景
CoA-Request	动态下发新策略	用户角色变更
Disconnect-Request	强制用户下线	检测到违规
Session-Timeout	修改会话超时	延长/缩短授权

3.7.2 多宿主与多认证

功能	说明
多宿主	一个端口支持多个MAC地址（IP电话+PC）
多认证	每个MAC独立认证，独立授权
单宿主	仅允许一个MAC地址

3.7.3 访客VLAN（Guest VLAN）

未认证用户自动划入访客VLAN，可访问：

认证服务器
DHCP/DNS服务器
补丁服务器/杀毒软件更新服务器
禁止访问内网核心资源

3.7.4 认证失败VLAN（Auth-Fail VLAN）

认证失败（如密码错误）的用户划入受限VLAN，可访问：

自助密码重置页面
IT支持页面
基础网络服务

3.8 802.1X的优缺点

优势

优势	说明
高安全性	认证前完全隔离，无法获取IP；EAP加密传输，支持证书双向认证
动态密钥	每次会话生成独立加密密钥，防止密码破解
端口级控制	精确到端口的访问控制，防止非法设备接入
动态授权	支持VLAN动态分配、ACL动态下发（CoA）
防共享能力强	可绑定设备证书+MAC地址，防止账号共享

局限性

局限性	说明
需要客户端	终端必须支持802.1X，部分老旧设备不支持
部署复杂	需要RADIUS服务器、证书体系、客户端配置
哑终端问题	打印机、IP电话等无法安装客户端的设备需要特殊处理（MAB）
初次配置	首次接入需要配置客户端，对用户有一定技术要求

四、各操作系统客户端配置指南

4.1 Windows 系统

4.1.1 Windows 10/11 有线802.1X配置

步骤1：启用Wired AutoConfig服务

按 Win + R，输入 services.msc
找到 Wired AutoConfig 服务
右键 → 属性 → 启动类型改为"自动"
点击"启动"按钮

步骤2：配置网络适配器

打开"设置" → "网络和Internet" → "以太网"
点击"网络和共享中心"
点击"更改适配器设置"
右键有线网卡 → "属性"
切换到"身份验证"选项卡
勾选"启用IEEE 802.1X身份验证"

步骤3：配置EAP方法

设置项	推荐值	说明
EAP类型	PEAP	受保护的EAP
记住凭据	勾选	自动登录
替代凭据	域账号	`username@domain.com`

步骤4：PEAP设置

点击"设置"按钮
勾选"验证服务器证书"
选择受信任的根CA
选择身份验证方法：Secured password (EAP-MSCHAP v2)
点击"配置"，取消勾选"自动使用Windows登录名和密码"

4.1.2 Windows WiFi 802.1X配置

# 使用PowerShell配置WiFi配置文件（PEAP示例）
$profile = @"
<?xml version="1.0"?>
<WLANProfile xmlns="http://www.microsoft.com/networking/WLAN/profile/v1">
    <name>Corp-WiFi</name>
    <SSIDConfig>
        <SSID>
            <name>Corp-WiFi</name>
        </SSID>
    </SSIDConfig>
    <connectionType>ESS</connectionType>
    <connectionMode>auto</connectionMode>
    <MSM>
        <security>
            <authEncryption>
                <authentication>WPA2</authentication>
                <encryption>AES</encryption>
                <useOneX>true</useOneX>
            </authEncryption>
            <OneX xmlns="http://www.microsoft.com/networking/OneX/v1">
                <EAPConfig>
                    <EapHostConfig xmlns="http://www.microsoft.com/provisioning/EapHostConfig">
                        <EapMethod>
                            <Type xmlns="http://www.microsoft.com/provisioning/EapCommon">25</Type>
                        </EapMethod>
                    </EapHostConfig>
                </EAPConfig>
            </OneX>
        </security>
    </MSM>
</WLANProfile>
"@

$profile | Out-File -FilePath "$env:TEMP\wifi-profile.xml" -Encoding UTF8
netsh wlan add profile filename="$env:TEMP\wifi-profile.xml"

4.1.3 Windows 组策略批量部署

对于域环境，可通过组策略统一配置：

路径：计算机配置 → 策略 → Windows设置 → 安全设置 → 有线网络(IEEE 802.3)策略

4.2 macOS 系统

4.2.1 macOS 802.1X配置

步骤1：打开网络偏好设置

点击屏幕右上角WiFi图标 → "网络偏好设置"
或打开"系统偏好设置" → "网络"

步骤2：配置802.1X

选择左侧"以太网"或"WiFi"
点击"高级"按钮
切换到"802.1X"选项卡

步骤3：创建配置配置文件

设置项	值
配置名称	企业网络
用户名	域账号
身份验证	PEAP
内部身份验证	MSCHAPv2

步骤4：证书信任

首次连接时会提示"无法验证服务器身份"
检查证书指纹是否正确
点击"继续"信任证书

4.2.2 macOS 配置文件（MobileConfig）

可创建.mobileconfig文件批量部署：

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
    <key>PayloadContent</key>
    <array>
        <dict>
            <key>AutoJoin</key>
            <true/>
            <key>EncryptionType</key>
            <string>WPA2</string>
            <key>HIDDEN_NETWORK</key>
            <false/>
            <key>PayloadIdentifier</key>
            <string>com.example.wifi</string>
            <key>PayloadType</key>
            <string>com.apple.wifi.managed</string>
            <key>PayloadUUID</key>
            <string>A1B2C3D4-E5F6-7890-ABCD-EF1234567890</string>
            <key>PayloadVersion</key>
            <integer>1</integer>
            <key>SSID_STR</key>
            <string>Corp-WiFi</string>
            <key>UserDefinedName</key>
            <string>企业WiFi</string>
            <key>CaptiveBypass</key>
            <true/>
        </dict>
    </array>
    <!-- 更多配置项 -->
</dict>
</plist>

4.3 Linux 系统

4.3.1 使用 wpa_supplicant（通用方法）

wpa_supplicant是Linux最常用的802.1X客户端。

步骤1：安装wpa_supplicant

# Ubuntu/Debian
sudo apt-get install wpasupplicant

# CentOS/RHEL
sudo yum install wpa_supplicant

# Arch Linux
sudo pacman -S wpa_supplicant

步骤2：创建配置文件

# 有线802.1X配置（PEAP）
sudo tee /etc/wpa_supplicant/wired-8021x.conf << 'EOF'
network={
    key_mgmt=IEEE8021X
    eap=PEAP
    identity="username@domain.com"
    password="your_password"
    phase1="peaplabel=0"
    phase2="auth=MSCHAPV2"
    ca_cert="/etc/ssl/certs/ca-certificates.crt"
}
EOF

步骤3：启动认证

# 有线网络
sudo wpa_supplicant -B -i eth0 -c /etc/wpa_supplicant/wired-8021x.conf -D wired

# 后台运行并获取IP
sudo dhclient eth0

步骤4：使用NetworkManager（GUI）

# 创建802.1X连接（PEAP）
nmcli connection add type ethernet ifname eth0 con-name "Corp-Wired" \
    802-1x.eap peap \
    802-1x.identity "username@domain.com" \
    802-1x.password "your_password" \
    802-1x.phase2-auth mschapv2

# 启用连接
nmcli connection up Corp-Wired

4.3.2 systemd-networkd 配置

# /etc/systemd/network/20-wired.network
[Match]
Name=eth0

[Network]
DHCP=yes

[802.1X]
Identity=username@domain.com
Password=your_password
EAPMethod=peap
Phase2AuthMethod=mschapv2

4.4 Android 系统

4.4.1 Android WiFi 802.1X配置

步骤1：连接WiFi网络

打开"设置" → "网络和Internet" → "WiFi"
选择企业WiFi网络

步骤2：配置EAP方法

设置项	推荐值
EAP方法	PEAP
阶段2身份验证	MSCHAPv2
CA证书	使用系统证书/指定证书
在线证书状态	不要求
域名	corp.example.com
身份	username@domain.com
匿名身份	留空
密码	用户密码

步骤3：证书信任（重要）

如果使用私有CA，需要先将根证书安装到Android
证书格式：X.509 v3，.crt或.pem格式

4.4.2 Android 有线802.1X（需要Root）

Android原生不支持有线802.1X，需要：

Root权限
使用 wpa_supplicant 工具
或使用专用NAC客户端APP

4.5 iOS/iPadOS 系统

4.5.1 iOS 802.1X配置

步骤1：连接WiFi

打开"设置" → "WiFi"
选择企业WiFi网络

步骤2：输入凭证

设置项	值
用户名	username@domain.com
密码	用户密码

步骤3：证书信任

首次连接时会显示证书详情：

检查"颁发给"和"颁发者"
如正确，点击"信任"

4.5.2 使用配置描述文件

对于企业批量部署，建议使用Apple Configurator或MDM系统推送配置描述文件。

4.6 各系统对比表

功能	Windows	macOS	Linux	Android	iOS
有线802.1X	✅ 原生支持	✅ 原生支持	✅ wpa_supplicant	⚠️ 需Root	❌ 不支持
无线802.1X	✅ 原生支持	✅ 原生支持	✅ wpa_supplicant	✅ 原生支持	✅ 原生支持
EAP-TLS	✅ 支持	✅ 支持	✅ 支持	✅ 支持	✅ 支持
EAP-PEAP	✅ 支持	✅ 支持	✅ 支持	✅ 支持	✅ 支持
证书导入	✅ MMC/组策略	✅ 钥匙串	✅ 证书目录	✅ 安全设置	✅ 描述文件
批量部署	✅ GPO/Intune	✅ MDM/配置文件	✅ 配置管理	✅ MDM	✅ MDM

五、特殊情况处理方案

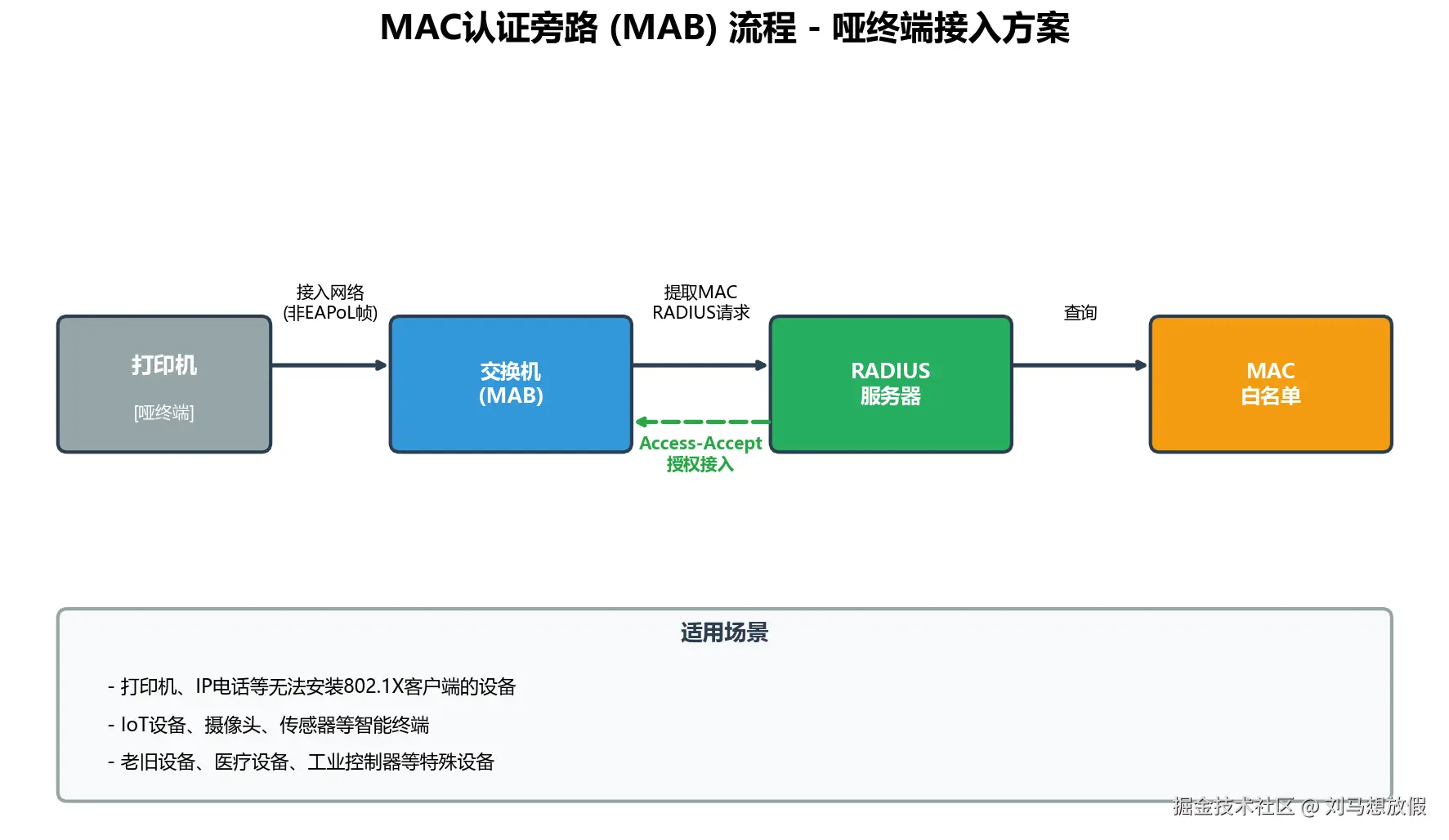

5.1 哑终端接入方案（MAB）

5.1.1 什么是哑终端

哑终端指无法运行802.1X客户端软件的设备：

设备类型	例子
打印设备	激光打印机、复合机、标签打印机
网络电话	IP电话、视频会议终端
物联网设备	摄像头、传感器、控制器
网络设备	AP、交换机、路由器
医疗设备	MRI、CT、监护仪
工业设备	PLC、HMI、工业网关

5.1.2 MAC认证旁路（MAB）

MAB（MAC Authentication Bypass） 允许使用MAC地址作为身份凭证：

MAB流程

MAB工作流程：

设备接入网络，交换机检测到非EAPoL帧
交换机提取源MAC地址
将MAC地址作为用户名/密码发送至RADIUS
RADIUS查询MAC白名单
认证通过则授权，否则拒绝或划入Guest VLAN

MAB配置要点：

# 伪代码示意 - 通用配置逻辑
# 1. 启用端口上的MAB
interface Ethernet1/1
  dot1x pae authenticator
  dot1x port-control auto
  dot1x mac-auth-bypass

# 2. 配置MAC格式
# 通常支持：aa-bb-cc-dd-ee-ff 或 aabbccddeeff 或 aa:bb:cc:dd:ee:ff

# 3. RADIUS服务器配置MAC白名单
# 用户名: aabbccddeeff
# 密码: aabbccddeeff (或留空)

5.1.3 MAC白名单管理

管理方式	优点	缺点
静态配置	简单直接	维护困难，易出错
RADIUS数据库	集中管理	需要人工录入
自动学习	自动发现	安全风险，需审批
DHCP指纹+MAC	识别设备类型	复杂度高

5.1.4 MAB安全增强

MAC地址伪造防护
- 结合DHCP指纹识别
- LLDP/CDP设备识别
- 端口+MAC绑定
动态授权限制
- 仅允许访问打印服务器
- 禁止Internet访问
- 限速（如打印机限速10Mbps）
定期审计
- 扫描非授权MAC
- 检测MAC地址漂移
- 异常行为告警

5.2 多宿主设备处理

5.2.1 IP电话+PC场景

典型拓扑：

交换机端口 → IP电话 → PC
            (内置交换机)

处理方式：

方案	实现	特点
多认证	电话和PC分别认证	最安全，分别授权
语音VLAN+802.1X	电话走语音VLAN（信任），PC需认证	常用方案
CDP/LLDP旁路	通过协议识别电话	自动识别设备类型

5.2.2 虚拟化环境

场景	挑战	解决方案
VMware ESXi	物理端口多虚拟机	虚拟交换机802.1X代理
Hyper-V	类似ESXi	类似方案
Docker/K8s	容器动态性	宿主机认证+网络策略
云桌面	虚拟桌面认证	VDI代理认证

5.3 访客接入方案

5.3.1 访客Portal认证

自助注册流程：

访客连接访客WiFi
自动弹出Portal页面
选择"访客注册"
填写信息（姓名、手机号、拜访人）
短信验证码验证
生成临时账号（有效期4-8小时）
授权访问Internet，禁止内网

5.3.2 访客码机制

员工生成访客码 → 访客扫码/输入 → 自动认证
     │                    │
     ▼                    ▼
 内部系统生成      Portal验证有效性
 一次性密码        限时、限流、限权

5.3.3 社交媒体认证

微信连WiFi
Facebook WiFi
Google Sign-In
短信验证码

5.4 物联网设备接入

5.4.1 IoT接入挑战

挑战	说明
无法交互	无屏幕、无输入设备
协议多样	MQTT、CoAP、Zigbee等
数量庞大	可能数千上万个设备
安全薄弱	默认密码、固件老旧

5.4.2 IoT安全接入方案

┌─────────────────────────────────────────────────────────────────┐
│                    IoT安全接入架构                                │
├─────────────────────────────────────────────────────────────────┤
│                                                                 │
│   IoT设备 ──► MAB/PSK ──► 隔离VLAN ──► IoT网关 ──► 业务平台        │
│      │           │               │                              │
│      │           │               └── 禁止直接访问内网              │
│      │           └── 白名单管理                                   │
│      │                                                          │
│      └── 设备证书（高端IoT）                                       │
│                                                                 │
│   安全策略：                                                      │
│   • 设备指纹识别                                                  │
│   • 行为基线分析                                                  │
│   • 异常流量阻断                                                  │
│   • 微分段隔离                                                    │
│                                                                 │
└─────────────────────────────────────────────────────────────────┘

5.5 远程办公与VPN场景

5.5.1 VPN与802.1X结合

场景	方案
远程VPN接入	VPN客户端 → VPN网关 → 802.1X代理认证
Always On VPN	设备启动即VPN，继承802.1X身份
SDP（软件定义边界）	替代VPN，基于身份的零信任访问

5.5.2 分支机构方案

分支机构 ──► SD-WAN ──► 总部RADIUS
   │           │          │
   │           │          └── 统一认证
   │           │
   │           └── 本地流量本地处理
   │
   └── 本地Portal（断网可用）

5.6 故障转移与逃生

5.6.1 RADIUS服务器故障

模式	行为	适用场景
严格模式	拒绝所有新认证	高安全环境
逃生模式	允许所有认证	业务连续性优先
本地缓存	使用本地数据库验证	折中方案
备用RADIUS	自动切换备用服务器	推荐方案

5.6.2 逃生计时器

RADIUS超时：3秒
重试次数：3次
超时动作：
  - 开放模式（允许接入）
  - 关闭模式（拒绝接入）
  - 维持模式（保持当前状态）

六、核心对比与选型指南

6.1 全面对比表

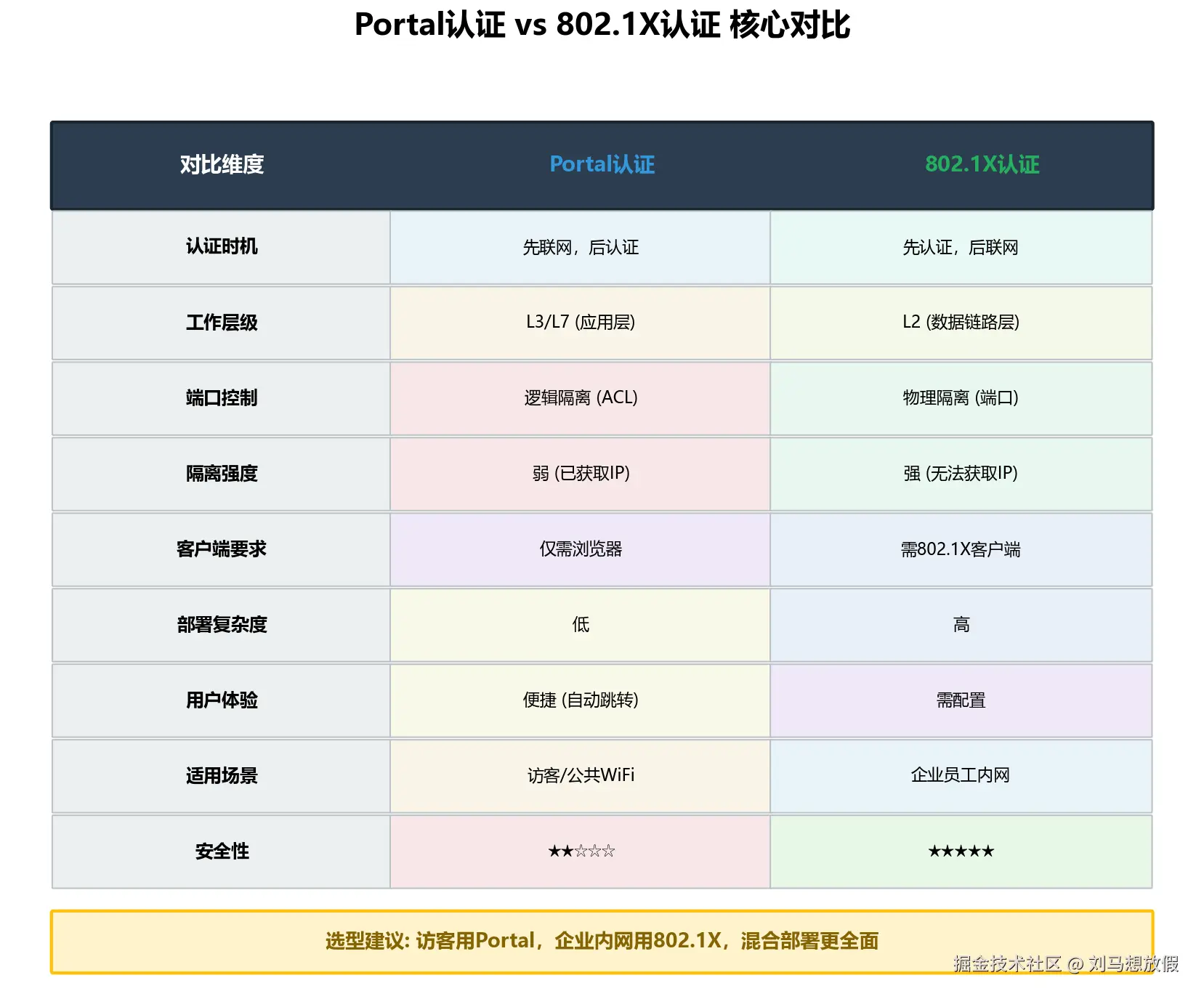

Portal vs 802.1X对比

6.2 技术细节对比

对比维度	Portal认证	802.1X认证
协议标准	基于HTTP/Web技术	IEEE 802.1X标准
认证协议	HTTP/HTTPS + RADIUS	EAP + RADIUS
加密方式	HTTPS（可选）	EAP-TLS/PEAP/TTLS（强制）
端口控制	ACL/IP过滤	端口状态机
下线检测	心跳/超时	EAPoL-Logoff/心跳
计费支持	支持	支持

6.3 场景选型指南

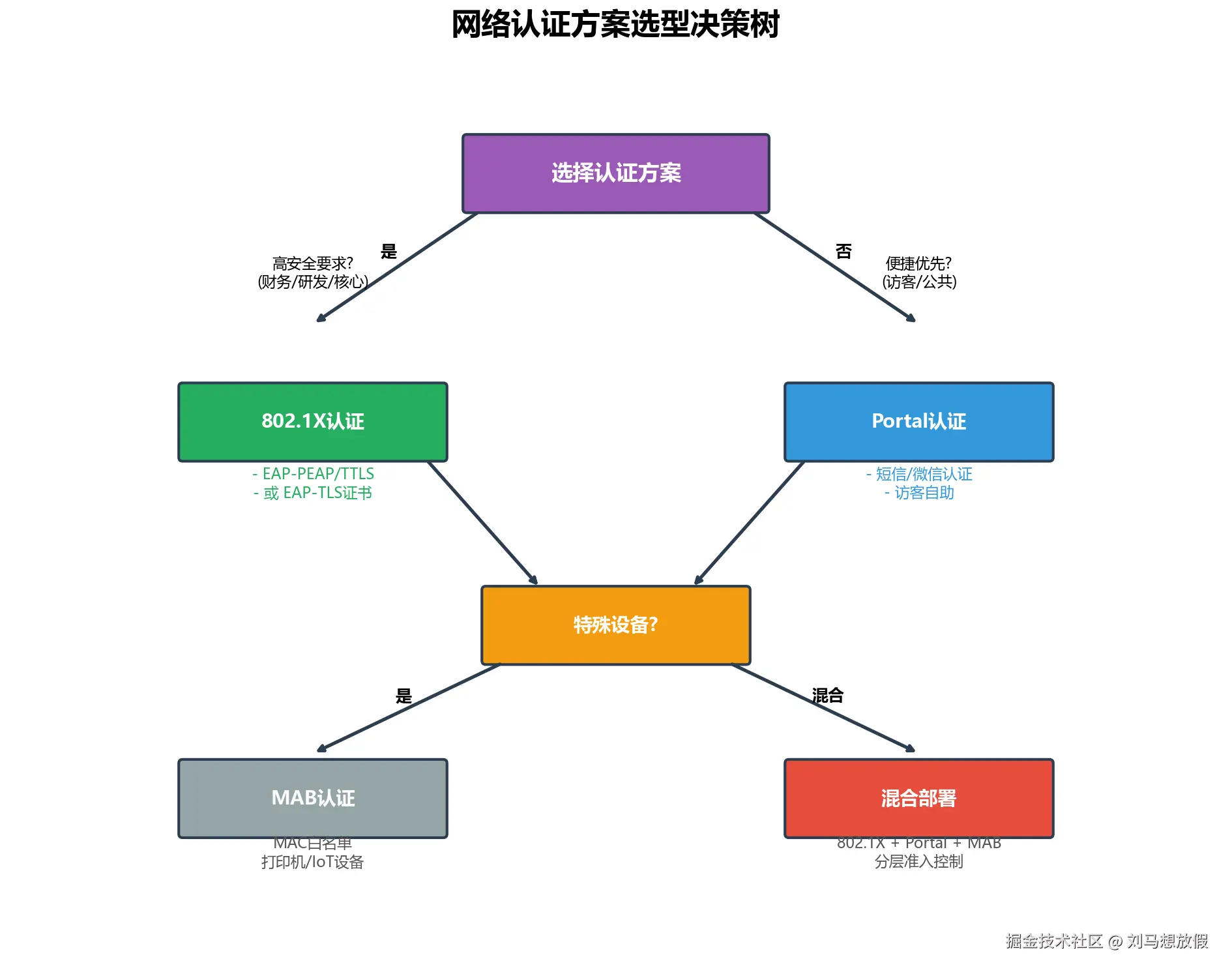

选型决策树

场景	推荐方案	原因
企业员工办公	802.1X (PEAP)	高安全，支持合规检查
访客/外包人员	Portal	无需客户端，支持短信/临时账号
打印机/IP电话	MAC认证(MAB)	哑终端无法安装客户端
校园网学生	Portal	设备多样，管理方便
财务/研发核心	802.1X + 证书	最高安全级别
公共场所WiFi	Portal + 广告	便捷+运营价值

七、企业实战部署方案

7.1 典型企业网络架构

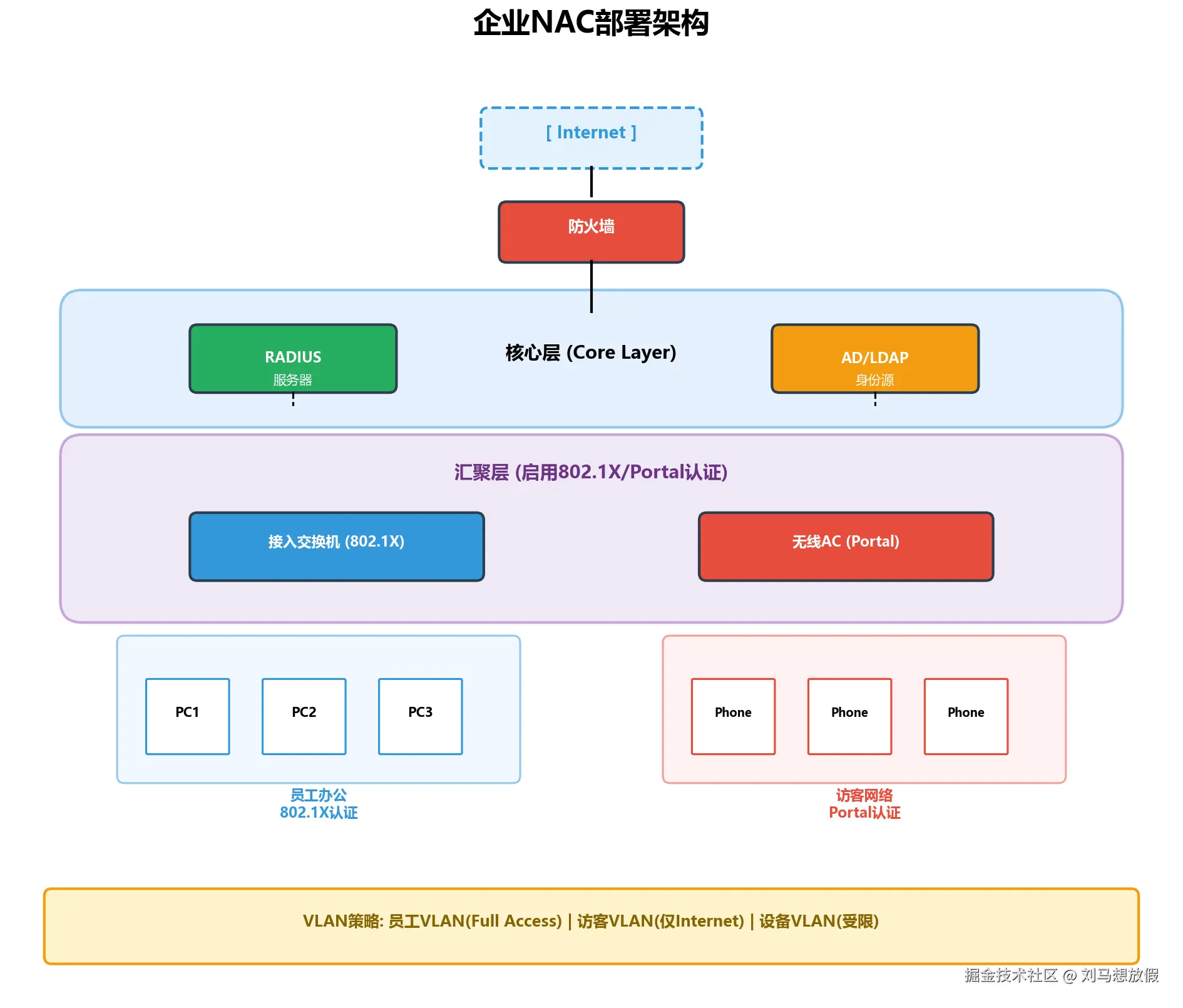

企业NAC部署架构

7.2 混合部署策略

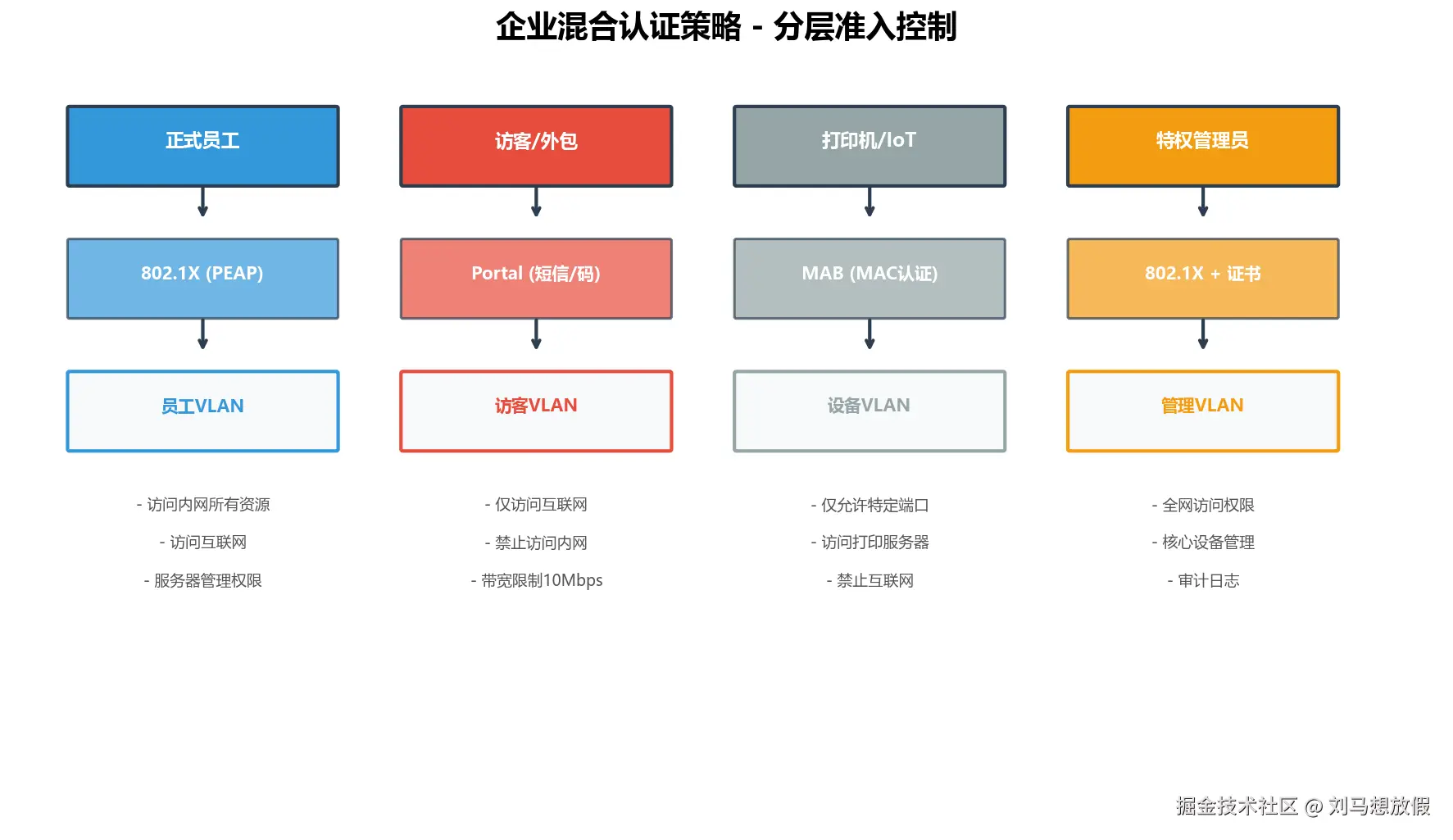

企业混合认证策略

八、常见问题与故障排查

8.1 Portal认证常见问题

问题现象	可能原因	解决方法
无法弹出认证页面	DNS解析失败	检查DNS配置，确保可解析Portal域名
无法弹出认证页面	拦截规则不生效	检查ACL配置，确认HTTP流量被正确拦截
认证成功但无法上网	授权失败	检查RADIUS下发的Filter-Id/ACL
认证频繁掉线	心跳超时	调整心跳间隔，检查网络稳定性
部分设备不弹窗	CNA检测失败	检查Portal页面是否返回正确的状态码

8.2 802.1X认证常见问题

问题现象	可能原因	解决方法
认证失败	用户名/密码错误	检查AD/LDAP账号状态
认证失败	证书不受信任	安装根证书到受信任CA存储
无法触发认证	服务未启动	检查Wired AutoConfig服务是否运行
频繁掉线	EAP心跳超时	调整keepalive间隔
打印机无法接入	未配置MAB	配置MAC Bypass认证

8.3 通用排查方法

8.3.1 分层排查法

┌─────────────────────────────────────────────────────────────────┐
│                    分层排查模型                                 │
├─────────────────────────────────────────────────────────────────┤
│                                                                 │
│  应用层：Portal页面正常显示？                                   │
│     │                                                           │
│     ▼                                                           │
│  传输层：RADIUS UDP 1812/1813通？                               │
│     │                                                           │
│     ▼                                                           │
│  网络层：客户端能获取IP？路由可达？                             │
│     │                                                           │
│     ▼                                                           │
│  数据链路层：802.1X帧收发正常？端口状态对？                     │
│     │                                                           │
│     ▼                                                           │
│  物理层：网线插好？WiFi信号正常？                               │
│                                                                 │
└─────────────────────────────────────────────────────────────────┘

8.3.2 抓包分析

# Linux抓包分析802.1X
tcpdump -i eth0 -w 8021x.pcap 'ether proto 0x888e'

# 分析EAPOL帧
# 使用Wireshark打开，过滤：eapol

# RADIUS抓包
tcpdump -i eth0 port 1812 or port 1813 -w radius.pcap

九、总结与展望

9.1 技术选型总结

场景	推荐方案	关键考量
企业内部办公	802.1X	安全性、合规性
访客接入	Portal	便捷性、无需配置
混合环境	802.1X + Portal + MAB	分层准入控制

9.2 未来发展趋势

零信任架构（Zero Trust）：不再区分内外网，持续验证、最小权限
无感知认证：基于设备指纹、行为分析的隐式认证
云原生NAC：基于SaaS的认证服务，简化部署
AI驱动安全：利用机器学习识别异常接入行为

9.3 最佳实践建议

分层部署：核心区域用802.1X，访客区用Portal
冗余设计：RADIUS服务器主备部署
证书管理：建立企业PKI体系，定期更新证书
监控审计：完善的日志记录和异常告警
用户教育：培训用户正确使用认证系统
