从分形到森林——使用 Three.js 创建逼真的 3D 树木探索 EZ-Tree 如何利用程序生成和 Three.js

本文是由 EZ-Tree 作者撰写的一篇文章的译文。EZ-Tree 是一款基于 three.js 的插件，能够生成高度逼真的树木模型。本文详细阐述了作者在创作 EZ-Tree 过程中的一些实践经历与核心思路，读者可从中汲取相关技术知识，获取有益的创作灵感。

探索 EZ-Tree 如何利用程序生成和 Three.js 创建逼真的 3D 树模型背后的算法。

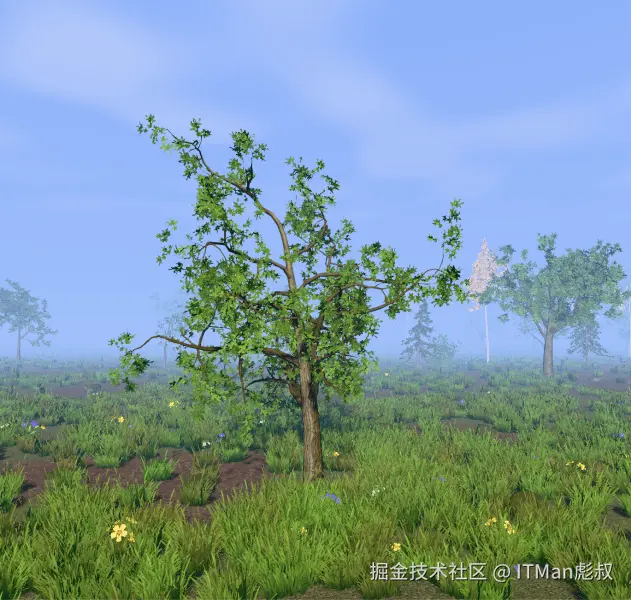

自从14岁开始学习编程以来，我就一直对如何用代码模拟现实世界着迷。大学二年级时，我挑战自己，尝试编写一个能够生成树的3D模型的算法。这是一个有趣的实验，也取得了一些有趣的成果，但最终代码还是被束之高阁，尘封在了我的移动硬盘深处。

几年后，我重新发现了那段原始代码，并决定将其移植到 JavaScript（并进行了一些改进！），以便可以在 Web 上运行它。

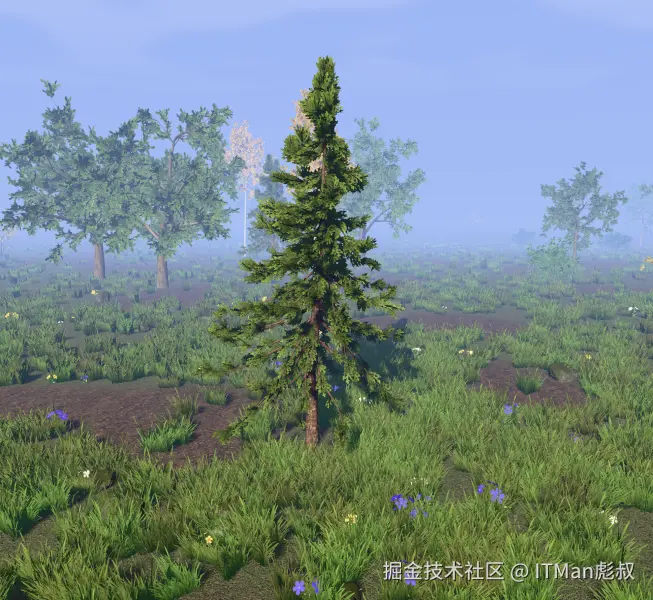

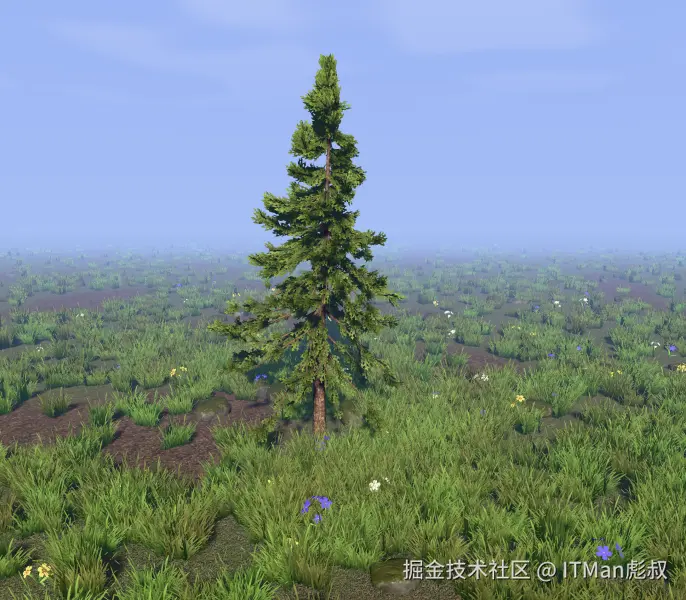

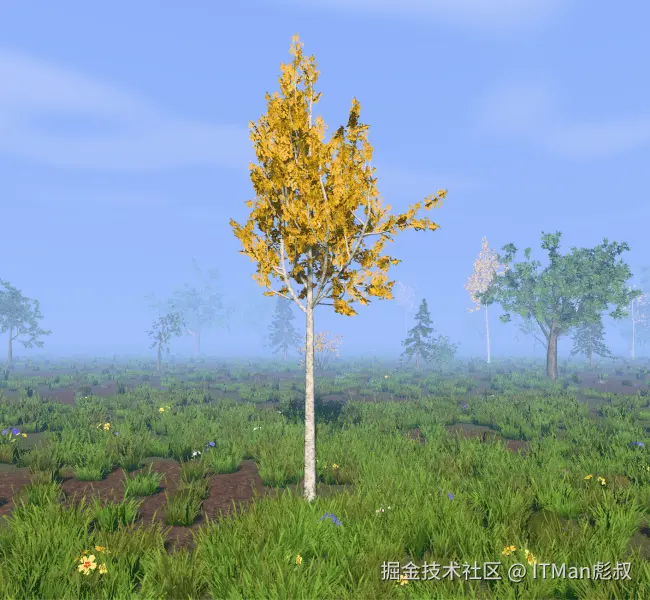

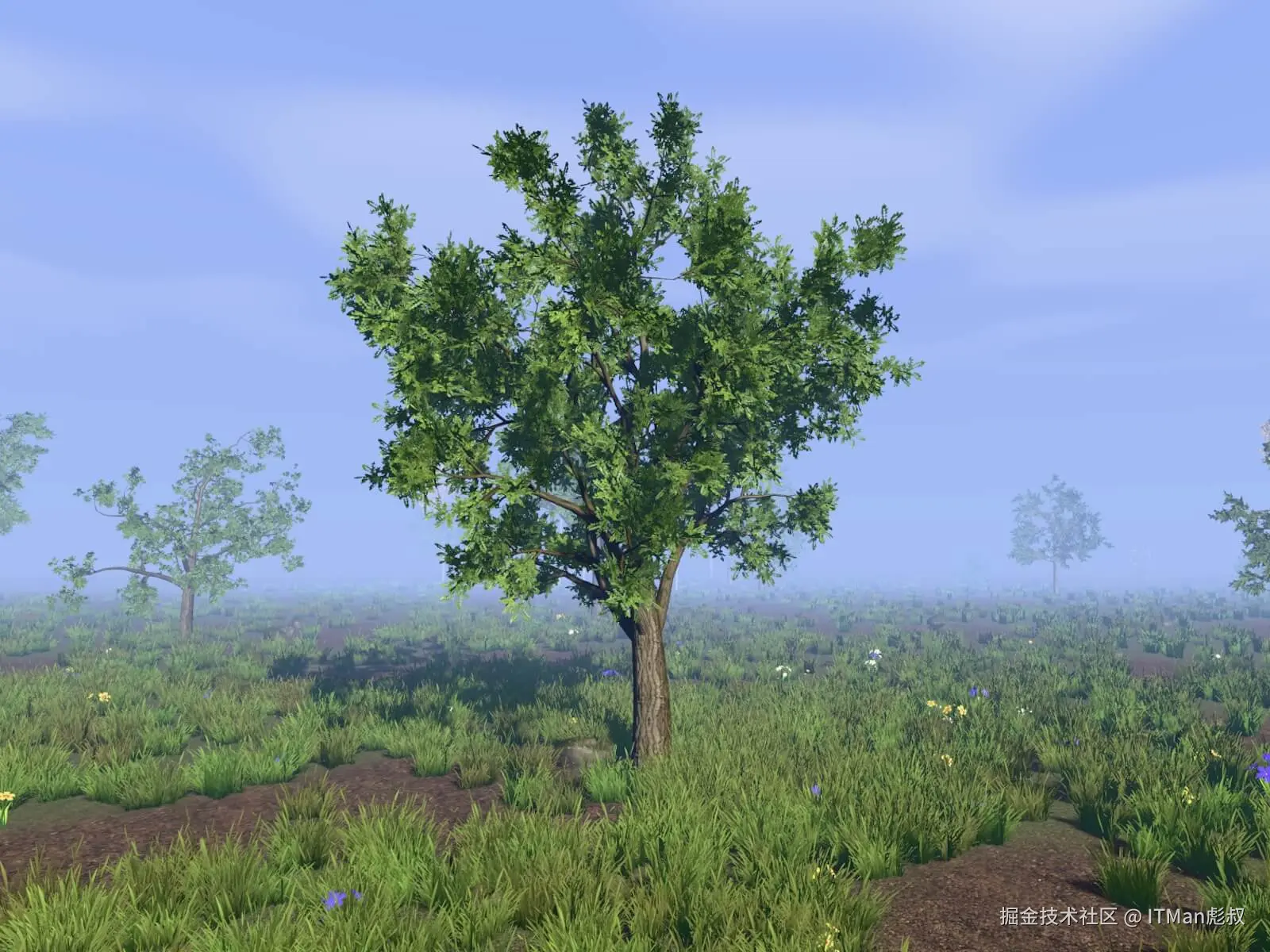

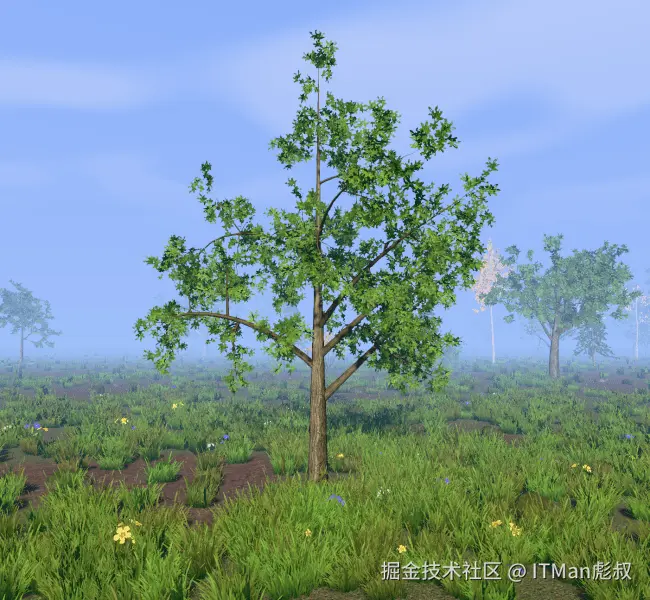

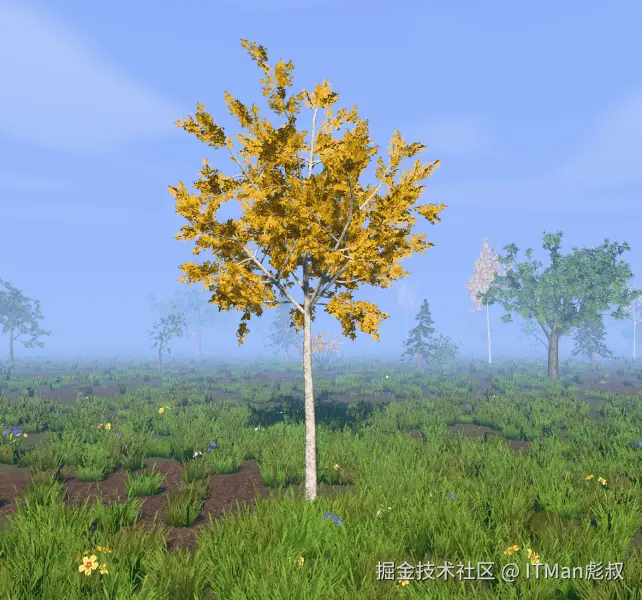

最终成果是EZ-Tree，一个基于 Web 的应用程序，您可以在其中设计自己的 3D 树，并将其导出为 GLB 或 PNG 格式，以便在您自己的 2D/3D 项目中使用。您可以在这里找到 GitHub 代码库。EZ-Tree 使用Three.js进行 3D 渲染，Three.js 是一个基于 WebGL 的流行库。

在本文中，我将详细介绍我用来生成这些树的算法，并解释每个部分如何对最终的树模型做出贡献。

什么是程序生成？

首先，了解什么是程序生成可能会有所帮助。

程序生成本质上就是根据一组数学规则创建“某物”。以树为例，我们首先观察到的是，树干会分叉成一个或多个树枝，每个树枝又会分叉成一个或多个树枝，以此类推，最终形成一片树叶。从数学/计算机科学的角度来看，我们可以将其建模为一个递归过程。

让我们继续以这个例子为例。

如果我们观察自然界中树木的一根树枝，我们会发现一些事情。

分支的半径和长度都比它所连接的分支要小。
树枝的粗细向末端逐渐变细。
根据树的种类，树枝可以是笔直的，也可以是扭曲的，向各个方向弯曲。
枝条往往会朝着阳光的方向生长。
树枝从树干水平伸展时，重力会将它们向下拉向地面。这种拉力的大小取决于树枝的粗细和树叶的数量。

所有这些观察结果都可以被归纳成各自的数学规则。然后，我们可以将所有规则组合起来，创造出类似树枝的形状。这就是所谓的涌现行为，它指的是许多简单的规则可以组合在一起，创造出比各个部分更复杂的事物。

L系统

数学中有一个领域试图将这类自然过程形式化，称为林登迈尔系统，或更常见的L系统。L系统是一种创建复杂模式的简单方法，常用于模拟植物、树木和其他自然现象的生长。它们从一个初始字符串（称为公理）开始，并反复应用一组规则来重写该字符串。这些规则定义了字符串的每个部分如何转换为新的序列。然后，可以使用绘图指令将生成的字符串转换为视觉模式。

虽然我即将向您展示的代码没有使用 L 系统（当时我根本不知道它们），但原理非常相似，两者都基于递归过程。

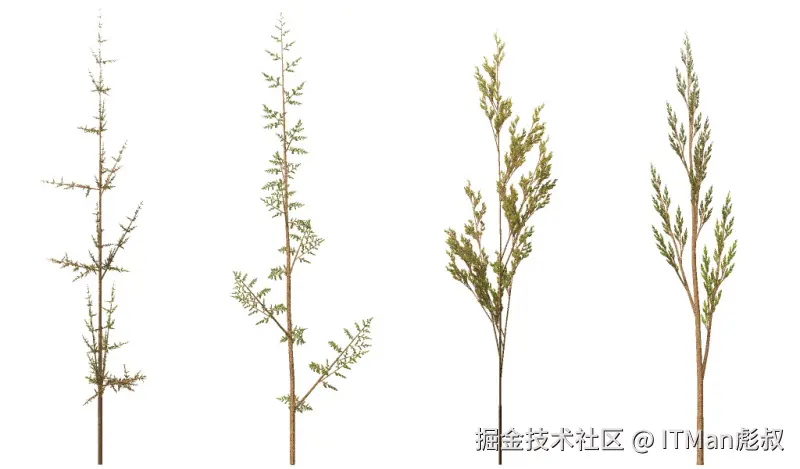

使用 L 系统生成的树的示例（来源：维基百科）

理论就说到这里，让我们直接来看代码吧！

树生成过程

树的生成过程始于该generate()方法。该方法初始化用于存储分支和叶子几何形状的数据结构，设置随机数生成器（RNG），并通过将树干添加到分支队列来启动该过程。

// The starting point for the tree generation process
generate() {
  // Initialize geometry data
  this.branches = { };
  this.leaves = { };

  // Initialize RNG
  this.rng = new RNG(this.options.seed);

  // Start with the trunk
  this.branchQueue.push(
    new Branch(
      new THREE.Vector3(),              // Origin
      new THREE.Euler(),                // Orientation
      this.options.branch.length[0],    // Length
      this.options.branch.radius[0],    // Radius
      0,                                // Recursion level
      this.options.branch.sections[0],  // # of sections
      this.options.branch.segments[0],  // # of segments
    ),
  );

  // Process branches in the queue
  while (this.branchQueue.length > 0) {
    const branch = this.branchQueue.shift();
    this.generateBranch(branch);
  }
}

`Branch`数据结构

该Branch数据结构保存了生成分支所需的输入参数。每个分支都使用以下参数表示：

origin– 定义三维空间中分支的起始点(x, y, z)。
orientation– 使用欧拉角指定分支的旋转(pitch, yaw, roll)。
length– 树枝从根部到顶端的总长度
radius– 设置树枝的粗细
level – 表示递归深度，主干从第 0 层开始。
sectionCount– 定义树干沿其长度方向被分割的次数。
segmentCount– 通过设置树干周长周围的分段数来控制平滑度。

了解分支队列

这branchQueue是树生成过程中至关重要的一部分。它保存着所有待生成的分支。第一个分支从队列中取出，并生成其几何形状。然后，我们递归地生成Branch子分支的对象，并将它们添加到队列中以便稍后处理。这个过程会一直持续到队列被填满为止。

生成分支

该generateBranch()函数是树生成过程的核心。它包含了根据Branch对象中包含的输入创建单个分支几何形状所需的所有规则。

让我们来看一下这个函数的关键部分。

三维几何入门

在生成树枝之前，我们首先需要了解 Three.js 中是如何存储 3D 几何体的。

在表示三维物体时，我们通常使用索引几何体，它通过减少冗余来优化渲染。几何体由四个主要部分组成：

顶点——三维空间中定义物体形状的点列表。每个顶点都由一个THREE.Vector3包含其 x、y 和 z 坐标的数组表示。这些点构成了几何体的“基本组成单元”。
索引——一个整数列表，用于定义顶点如何连接形成面（通常是三角形）。索引引用已有的顶点，而不是为每个面存储重复的顶点，从而显著降低内存使用量。例如，三个索引 [0, 1, 2] 使用顶点列表中的第一个、第二个和第三个顶点构成一个三角形。
法线——“法线”向量描述了顶点在三维空间中的方向；简而言之，就是表面指向的方向。法线对于光照计算至关重要，因为它们决定了光线如何与表面相互作用，从而产生逼真的阴影和高光。
UV坐标——一组二维坐标，用于将纹理映射到几何体上。每个顶点都被赋予一对介于0.0和1.0之间的UV值，这些值决定了图像或材质如何包裹物体表面。这些坐标使纹理能够与几何体的形状正确对齐。

该generateBranch()函数逐节生成分支顶点、索引、法线和 UV 坐标，并将结果附加到各自的数组中。

this.branches = {
  verts: [],
  indices: [],
  normals: [],
  uvs: []
};

几何体全部生成后，将这些数组组合成一个网格，该网格完整地表示了树的几何形状及其材质。

                  _<font style="color:rgb(38, 39, 46);background-color:rgb(247, 247, 247);">左图：单个树枝的线框图；右图：应用了简单平面光照模型后的同一树枝。</font>_

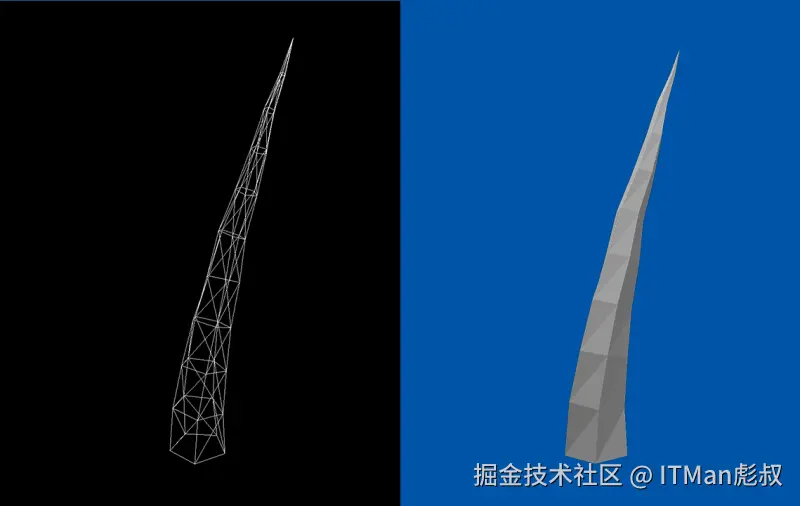

从上图可以看出，树枝沿其长度方向由 10 个独立的节段组成，每个节段又有 5 个边（或线段）。我们可以调整树枝的节段数和线段数，从而控制最终模型的细节程度。数值越高，模型越平滑，但性能也会相应降低。

既然如此，让我们深入了解一下树生成算法吧！

初始化

let sectionOrigin = branch.origin.clone();
let sectionOrientation = branch.orientation.clone();
let sectionLength = branch.length / branch.sectionCount;

let sections = [];

for (let i = 0; i <= branch.sectionCount; i++) {
  // Calculate section radius
  // Build section geometry
}

首先，我们初始化分支的起点、方向和长度。接下来，我们定义一个数组来存储分支的各个部分。最后，我们遍历每个部分并生成其几何数据。在遍历每个部分的过程中， xsectionOrigin和y 变量都会更新。sectionOrientation

分支截面半径

为了计算树枝的半径，我们首先要计算树枝的整体半径。如果是树枝的最后一节，我们将半径设为零，因为我们希望树枝末端呈尖状。对于其他所有树枝节，我们根据其在树枝上的位置计算出需要收缩的程度（越靠近末端，收缩程度越大），然后将该值乘以前一节的半径。

let sectionRadius = branch.radius;

// If last section, set radius to effectively zero
if (i === branch.sectionCount) {
  sectionRadius = 0.001;
} else {
  sectionRadius *=
    1 - this.options.branch.taper[branch.level] * (i / branch.sectionCount);
}

构建截面几何形状

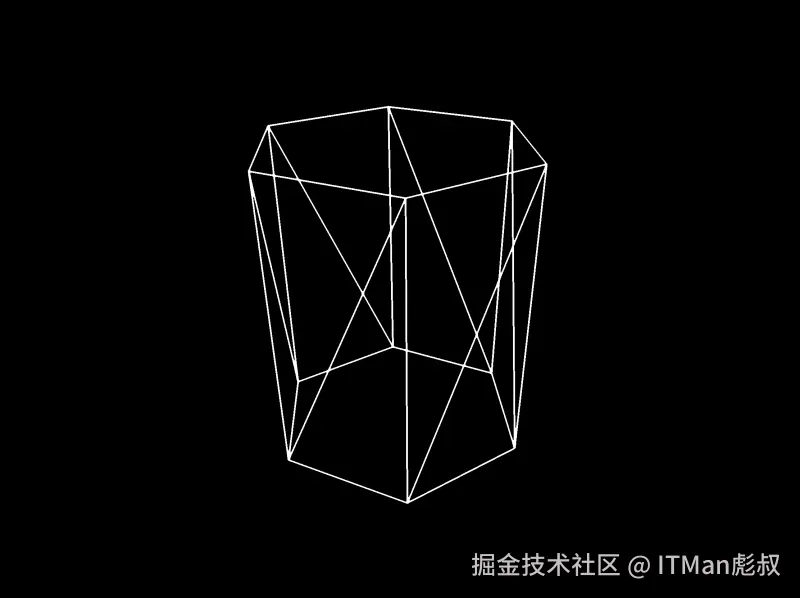

           <font style="color:rgb(38, 39, 46);background-color:rgb(247, 247, 247);">单个截面的几何体线框图。以下代码为圆柱体的每一面构建三角形对。</font>

由于圆柱体的端部被遮挡，因此保持开放状态。

现在我们已经掌握了足够的信息来构建截面几何体。接下来数学计算会变得稍微复杂一些！你只需要知道，我们使用之前计算出的截面原点、方向和半径来创建每个顶点、法线和UV坐标。

// Create the segments that make up this section.
for (let j = 0; j < branch.segmentCount; j++) {
  let angle = (2.0 * Math.PI * j) / branch.segmentCount;

  const vertex = new THREE.Vector3(Math.cos(angle), 0, Math.sin(angle))
    .multiplyScalar(sectionRadius)
    .applyEuler(sectionOrientation)
    .add(sectionOrigin);

  const normal = new THREE.Vector3(Math.cos(angle), 0, Math.sin(angle))
    .applyEuler(sectionOrientation)
    .normalize();

  const uv = new THREE.Vector2(
    j / branch.segmentCount,
    (i % 2 === 0) ? 0 : 1,
  );

  this.branches.verts.push(...Object.values(vertex));
  this.branches.normals.push(...Object.values(normal));
  this.branches.uvs.push(...Object.values(uv));
}

sections.push({
  origin: sectionOrigin.clone(),
  orientation: sectionOrientation.clone(),
  radius: sectionRadius,
});

这就是创建单个分支几何形状的方法！

然而，单凭这一点并不能生成一棵非常有趣的树。程序生成的树之所以看起来美观，很大程度上取决于各部分之间的相对方向以及整体分支的布局规则。

让我们来看看使分支看起来更有趣的两个参数。

太棒了，老兄！

我最喜欢的参数之一是树干的弯曲程度（gnarliness）。它控制着树枝的扭曲和弯曲程度。在我看来，这对于赋予树木“生命力”而非使其显得死气沉沉、毫无生气至关重要。

左边，低弯曲右边，高弯曲

树枝的弯曲程度可以用数学方法来表示，即通过控制树枝某一部分与前一部分方向的偏差程度。这些偏差会沿着树枝的长度累积，从而产生一些有趣的现象。

const gnarliness =
  Math.max(1, 1 / Math.sqrt(sectionRadius)) *
  this.options.branch.gnarliness[branch.level];

sectionOrientation.x += this.rng.random(gnarliness, -gnarliness);
sectionOrientation.z += this.rng.random(gnarliness, -gnarliness);

从上面的表达式可以看出，树枝的弯曲程度与树枝的半径成反比。这反映了树木在自然界中的生长规律：较小的树枝比较大的树枝更容易卷曲和扭曲。

我们在一定范围内生成一个随机倾斜角度[-gnarliness, gnarliness]，然后将其应用于下一节的方向。

运用力量！

下一个参数是生长力，它模拟树木如何朝着阳光生长以最大化光合作用（也可以用来模拟重力作用于树枝，使其向地面下坠）。这对于模拟白杨树等树木尤其有用，因为它们的树枝往往笔直向上生长，而不是远离树干。

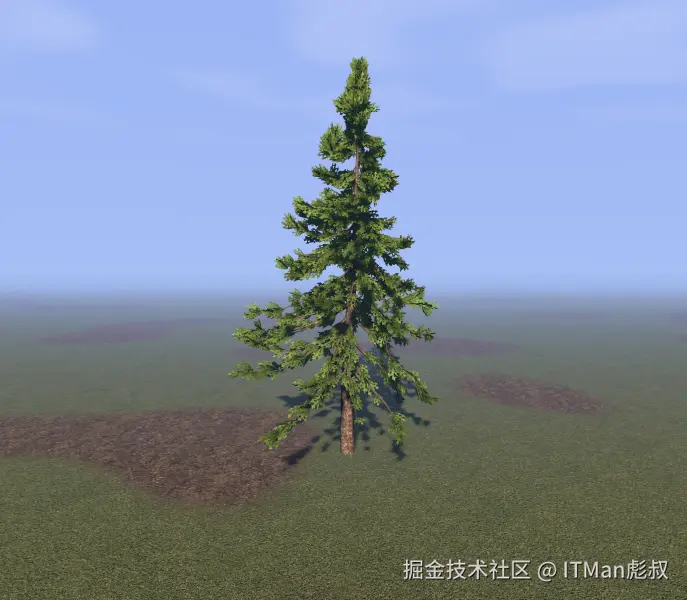

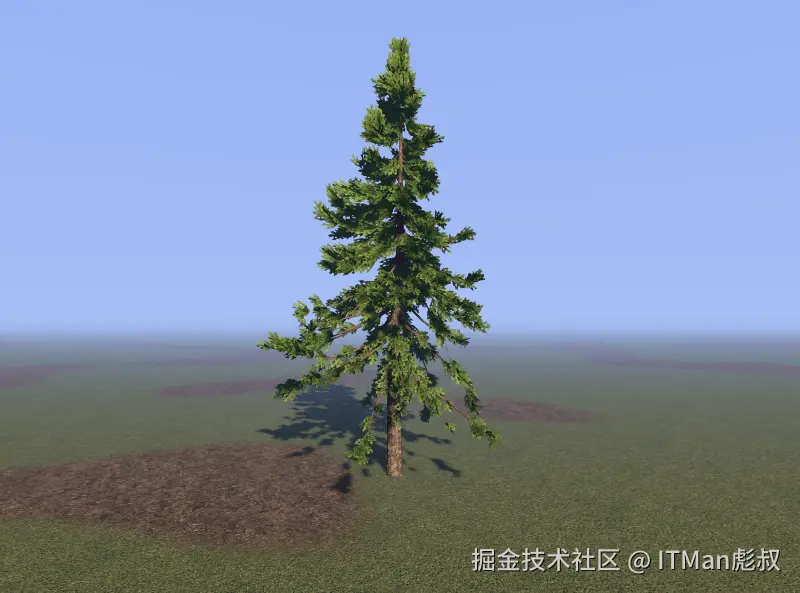

      左：生长力禁用								右: 设置生长力 + Y 方向

我们定义了一个生长方向（可以想象成指向太阳的光线）和一个生长强度 因子。每个枝条都会进行微小的旋转，使其沿着生长方向排列。旋转的幅度与生长强度因子成正比，与枝条半径成反比，因此较小的枝条受到的影响更大。

const qSection = new THREE.Quaternion().setFromEuler(sectionOrientation);

const qTwist = new THREE.Quaternion().setFromAxisAngle(
  new THREE.Vector3(0, 1, 0),
  this.options.branch.twist[branch.level],
);

const qForce = new THREE.Quaternion().setFromUnitVectors(
  new THREE.Vector3(0, 1, 0),
  new THREE.Vector3().copy(this.options.branch.force.direction),
);

qSection.multiply(qTwist);
qSection.rotateTowards(
  qForce,
  this.options.branch.force.strength / sectionRadius,
);

sectionOrientation.setFromQuaternion(qSection);

上述代码使用四元数来表示旋转，从而避免了使用更常用的欧拉角（俯仰角、偏航角、滚转角）时出现的一些问题。四元数超出了本文的讨论范围，但您只需知道它是一种表示物体在空间中方向的不同方法即可。

附加参数

树干的弯曲度和生长力并非唯二可调参数。以下列出了其他可用于控制树木生长的可调参数。

angle此参数设置子枝相对于父枝的生长角度。通过调整此值，您可以控制子枝是陡峭向上生长（几乎与父枝平行），还是以较大角度向外扇形生长，从而模拟不同类型的树木。
children此参数控制从单个父分支生成的子分支数量。增加此值会生成更茂密、更复杂的树状结构，分支密度更高；而减小此值则会生成稀疏、极简的树状结构。
start此参数决定子枝从父枝的哪个位置开始生长。数值越低，子枝越靠近父枝的基部生长；数值越高，子枝越靠近父枝的顶端生长，从而形成不同的生长模式。
twist– “扭曲”参数会对树枝的几何形状进行绕其轴线的旋转调整。通过修改此值，您可以引入螺旋效果，为树枝增添动态、自然的视觉效果，模拟树木扭曲或弯曲的生长形态。

你还能想到其他需要补充的吗？

生成子分支

分支几何形状生成完毕后，接下来就要生成它的子分支了。

if (branch.level === this.options.branch.levels) {
  this.generateLeaves(sections);
} else if (branch.level < this.options.branch.levels) {
  this.generateChildBranches(
    this.options.branch.children[branch.level],
    branch.level + 1,
    sections);
}

如果我们已经到了递归的最后一层，那么我们生成的是叶节点而不是分支。稍后我们会详细介绍叶节点的生成过程，但它与生成子分支的方式其实差别不大。

如果尚未到达递归的最后一层，则调用该generateChildBranches()函数。

generateChildBranches(count, level, sections) {
  for (let i = 0; i < count; i++) {

    // Calculate the child branch parameters...

    this.branchQueue.push(
      new Branch(
        childBranchOrigin,
        childBranchOrientation,
        childBranchLength,
        childBranchRadius,
        level,
        this.options.branch.sections[level],
        this.options.branch.segments[level],
      ),
    );
  }
}

该函数遍历每个子分支，生成填充Branch数据结构所需的值，并将结果附加到该分支branchQueue，然后由generateBranch()我们在上一节中讨论的函数进行处理。

该generateChildBranches()函数需要几个参数

count– 要生成的子分支数量
level– 当前的递归级别，以便我们知道是否需要generateChildBranches()再次调用，或者是否应该就此停止。
sections这是父分支的节数据数组。它包含节的起点和方向，这些信息将用于帮助确定子分支的放置位置。

计算子分支参数

让我们来详细分析一下每个子分支参数是如何计算的。

起源

// Determine how far along the length of the parent branch the child
// branch should originate from (0 to 1)
let childBranchStart = this.rng.random(1.0, this.options.branch.start[level]);

// Find which sections are on either side of the child branch origin point
// so we can determine the origin, orientation and radius of the branch
const sectionIndex = Math.floor(childBranchStart * (sections.length - 1));
let sectionA, sectionB;
sectionA = sections[sectionIndex];
if (sectionIndex === sections.length - 1) {
  sectionB = sectionA;
} else {
  sectionB = sections[sectionIndex + 1];
}

// Find normalized distance from section A to section B (0 to 1)
const alpha =
  (childBranchStart - sectionIndex / (sections.length - 1)) /
  (1 / (sections.length - 1));

// Linearly interpolate origin from section A to section B
const childBranchOrigin = new THREE.Vector3().lerpVectors(
  sectionA.origin,
  sectionB.origin,
  alpha,
);

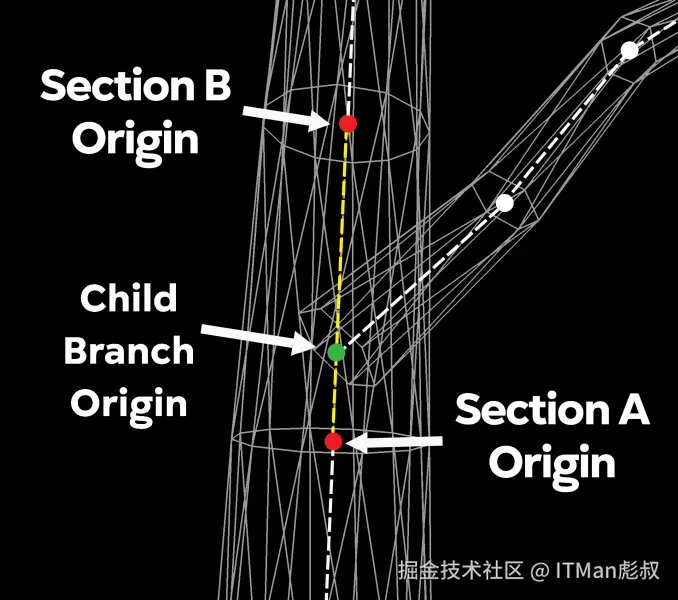

这个方法其实并不像看起来那么复杂。在确定分支位置时，我们首先生成一个介于 0.0 和 1.0 之间的随机数，该随机数表示子分支应该放置在父分支长度的哪个位置。然后，我们找到该点两侧的节段，并通过插值法确定子分支的起始点。

半径

const childBranchRadius =
  this.options.branch.radius[level] *
  ((1 - alpha) * sectionA.radius + alpha * sectionB.radius);

半径的计算逻辑与原点相同。我们查看子分支两侧各段的半径，并对这些值进行插值，从而得到子分支的半径。

方向

// Linearlly interpolate the orientation
const qA = new THREE.Quaternion().setFromEuler(sectionA.orientation);
const qB = new THREE.Quaternion().setFromEuler(sectionB.orientation);
const parentOrientation = new THREE.Euler().setFromQuaternion(
  qB.slerp(qA, alpha),
);

// Calculate the angle offset from the parent branch and the radial angle
const radialAngle = 2.0 * Math.PI * (radialOffset + i / count);
const q1 = new THREE.Quaternion().setFromAxisAngle(
  new THREE.Vector3(1, 0, 0),
  this.options.branch.angle[level] / (180 / Math.PI),
);
const q2 = new THREE.Quaternion().setFromAxisAngle(
  new THREE.Vector3(0, 1, 0),
  radialAngle,
);
const q3 = new THREE.Quaternion().setFromEuler(parentOrientation);

const childBranchOrientation = new THREE.Euler().setFromQuaternion(
  q3.multiply(q2.multiply(q1)),
);

四元数再次发挥作用！在确定子分支方向时，我们需要考虑两个角度。

父分支周围的径向角度。我们希望子分支均匀分布在主分支的圆周上，而不是都指向同一个方向。
子分支与父分支之间的角度。该角度是参数化的，可以进行调整以获得所需的特定效果。

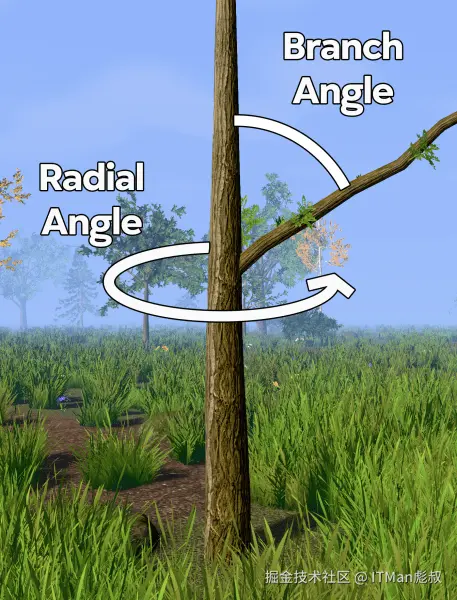

分支角和径向角示意图

这两个角度与父分支的方向结合起来，确定分支在三维空间中的最终方向。

长度

let childBranchLength = this.options.branch.length[level];

最后，分支的长度由用户界面上设置的参数决定。

计算完所有这些值后，我们就拥有了生成子分支所需的足够信息。我们对每个子分支重复此过程，直到生成所有子分支为止。branchQueue现在，该对象已填充了所有子分支数据，这些数据将按顺序处理并传递给generateBranch()函数。

生成叶子

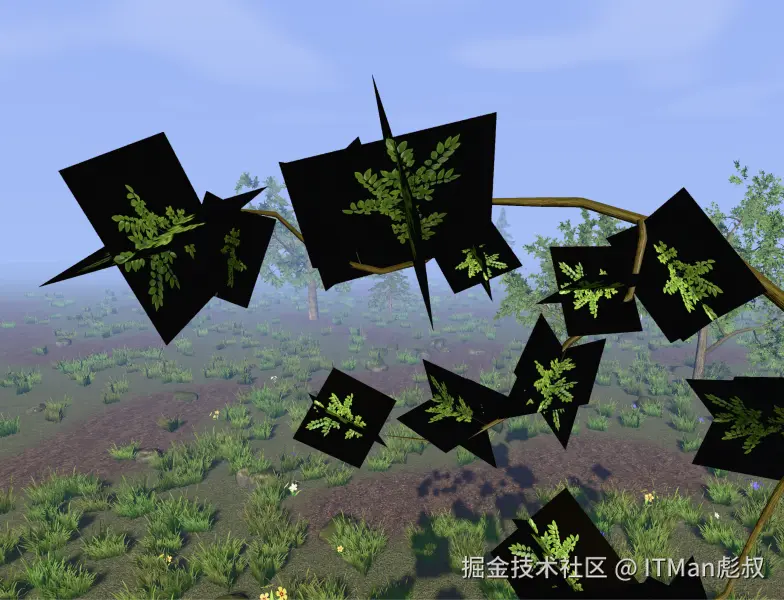

叶片的生成过程与子枝的生成过程几乎完全相同。主要区别在于，叶片是以纹理的形式渲染到四边形（即矩形平面）上的，因此我们不是生成枝条，而是生成一个四边形，并以与枝条相同的方式定位和调整其方向。

为了增加树叶的茂盛度，使树叶从各个角度都能被看到，我们使用了两个四边形而不是一个，并将它们彼此垂直放置。

              透明度禁用                                                                      透明度启用

控制叶片外观的参数有很多。

type我找到了几种不同的叶子纹理，因此可以生成各种不同类型的叶子。
size– 控制叶片四边形的整体大小，使叶片变大或变小。
count 每个分支要生成的叶子数量
angle– 叶片相对于枝条的角度（类似于枝条angle参数）

环境设计

美丽的树需要一个美丽的家，所以我投入了大量精力为 EZ-Tree 打造一个逼真的环境。虽然这并非本文的主题，但我还是想重点介绍一下我添加的一些环境元素，它们让场景更加生动。

如果您想了解更多关于我如何创建该环境的信息，本文顶部/底部提供了源代码链接。

地面

第一步是添加地面。我使用了平滑噪波函数，使其在泥土纹理和草地纹理之间切换。在模拟自然界的任何事物时，始终要注意那些瑕疵；正是这些瑕疵让场景感觉自然真实，而不是生硬虚假。

云

接下来，我添加了一些云。这些云实际上只是另一种噪波纹理（看出规律了吗？），我将其应用到一个巨大的四边形上，并将该四边形放置在场景上方。为了让云看起来“生动”，我调整了纹理随时间的变化，使其呈现出云朵移动的效果。我选择了一个非常柔和、略带阴天的天空，以免分散人们对场景焦点——那棵树的注意力。

树叶和岩石

为了让地面更丰富多彩，我添加了一些草、石头和花朵。为了提升性能，靠近树的草比较茂密，远离树的草则比较稀疏。我选择了一些带有苔藓的石头模型，这样它们就能更好地融入地面。花朵也为单调的绿色增添了斑斓的色彩。

森林

我们的树感觉有点孤单，所以在应用程序加载时，我生成了 100 棵树（从预设列表中选择），并将它们放置在主树周围。

风

自然界时刻处于运动状态，因此在树木和草地的建模中模拟这种运动至关重要。我编写了自定义着色器，用于实现草、树枝和树叶的几何动画效果。我定义了风向，然后将几个不同频率和振幅的正弦函数相加，再将结果应用于几何体的每个顶点，从而获得所需的效果。

转存失败，建议直接上传图片文件

下面摘录一段 GLSL 着色器代码，用于控制应用于顶点位置的风偏移量。

vec4 mvPosition = vec4(transformed, 1.0);

float windOffset = 2.0 * 3.14 * simplex3(mvPosition.xyz / uWindScale);
vec3 windSway = uv.y * uWindStrength * (
  0.5 * sin(uTime * uWindFrequency + windOffset) +
  0.3 * sin(2.0 * uTime * uWindFrequency + 1.3 * windOffset) +
  0.2 * sin(5.0 * uTime * uWindFrequency + 1.5 * windOffset)
);
mvPosition.xyz += windSway;

mvPosition = modelViewMatrix * mvPosition;
gl_Position = projectionMatrix * mvPosition;

结论

希望您喜欢我对程序化树木生成器的详细介绍！程序化生成是一个非常棒的领域，它能将艺术和科学结合起来，创造出既美观又实用的东西。

参考链接

github.com/dgreenheck/…

www.eztree.dev/
