在半导体制造这个追求极致精密的行业里，一颗微米级的尘埃、一道纳米级的划痕，都可能导致价值数千美元的晶圆报废，甚至影响整条产品线的良率。传统的晶圆缺陷检测，高度依赖昂贵的大型光学检测设备与经验丰富的工程师在显微镜下进行人工复判，不仅效率低下、成本高昂，更难以应对日益增长的产能与对缺陷“零容忍”的质量要求。
行业痛点：当“人眼”与“效率”遇到瓶颈
• 高分辨率图像的“算力黑洞” ：现代晶圆检测需要处理数亿甚至数十亿像素的超高分辨率图像。传统CPU或通用GPU处理单张图像耗时漫长，形成产能瓶颈。
• 微小缺陷的“漏网之鱼” ：划痕、颗粒、晶体缺陷等微小、形态多变的缺陷，极易被人眼疲劳所忽略，且缺乏客观、一致的判定标准。
• 海量数据的“存储与传输之困” ：全检产生的图像数据量巨大，对工厂网络和存储系统构成巨大压力，实时分析与反馈难以实现。
• 成本与部署的“两难” ：高端专用检测设备（AOI）动辄数百万，且系统封闭、升级维护成本高，难以在产线末端或中小型fab中灵活部署。

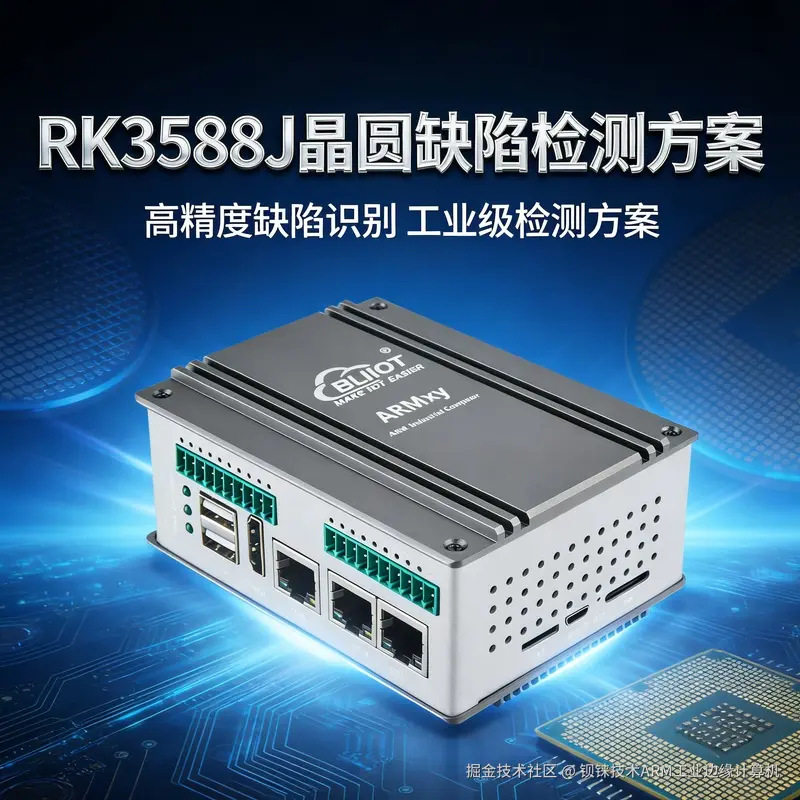

解决方案：嵌入AI“火眼金睛”，RK3588J赋能边缘智能检测
针对上述痛点，一种基于瑞芯微RK3588J芯片的嵌入式AI解决方案正在成为行业新宠。它并非要取代高端AOI，而是作为其有力补充与增强，在关键制程点（如CMP后、光刻后）或对成本更敏感的场景，实现高效、精准的在线或离线缺陷筛查。
RK3588J的核心优势在于“三位一体”的融合：
- 强大的CPU与高速接口：作为核心大脑，它能流畅运行复杂的检测软件系统，并直接连接高分辨率工业相机（通过MIPI-CSI等接口），实现图像的实时采集与预处理。
- 高达6TOPS算力的NPU（神经网络处理单元） ：这是方案的“灵魂”。训练好的AI缺陷检测模型可以在此NPU上全速运行。相较于在云端或工控机上处理，NPU专为AI计算设计，能效比极高。处理一张高分辨率晶圆图像，从推理到给出缺陷坐标和分类结果，时间可从秒级缩短至毫秒级，真正满足产线节拍。
- 丰富的扩展与集成能力：芯片本身集成了丰富的I/O，可轻松连接机械臂、报警器、MES（制造执行系统）等，实现“检测-分拣-上报”的全自动化闭环。
如何实现99%以上的高准确率？
• 高质量的缺陷数据“喂养” ：与晶圆厂合作，收集包含各类真实缺陷（划痕、颗粒、污渍、图案异常等）的海量图像数据，并由专家进行精细标注，形成模型的“学习教材”。
• 精巧的AI模型设计：采用适合小目标检测的深度学习模型（如YOLO系列、SSD的变体或特定分割网络），并进行轻量化改造，确保其在RK3588J的NPU上既能高效运行，又能精准捕捉微米级缺陷的特征。
• “预处理+AI推理+后处理”的协同流水线：
- 预处理：在CPU上对采集的原始图像进行降噪、增强、校准，提升图像质量。
- AI推理：将预处理后的图像送入NPU，运行检测模型，快速输出潜在的缺陷区域框和初步分类。
- 后处理：CPU根据业务规则（如缺陷大小、密集度、位置）对AI结果进行过滤和整合，排除伪缺陷，最终生成可靠的检测报告。
• 持续的迭代与优化：系统在实际运行中会不断收集新的“疑难杂症”样本，用于模型的迭代训练，使其越用越“聪明”，准确率持续向99.9%乃至更高迈进。
带来的价值革新
- 效率飞跃：检测速度提升数十倍，实现晶圆的100%在线全检，大幅提升产能。
- 质量可控：7x24小时稳定工作，判定标准统一，杜绝人为疏漏，显著提升产品良率。
- 成本降低：单台设备成本远低于高端AOI，部署灵活，维护简单，投资回报率高。
- 数据驱动：所有缺陷数据可追溯、可统计，为工艺改进提供精准的数据洞察，助力智能制造。
将RK3588J这样的高性能AIoT芯片应用于半导体晶圆缺陷检测，标志着工业质检从“人力密集型”和“设备依赖型”向“数据驱动型”和“边缘智能型”的深刻转变。它如同为制造线装上了一双永不疲倦、洞察秋毫的AI之眼，守护着每一片晶圆的完美无瑕，夯实了中国半导体产业迈向高质量、高效率发展的技术基石。这不仅是技术的升级，更是生产理念与竞争力的重塑
